DÒNG SẢN PHẨM DYNAMIC LINE

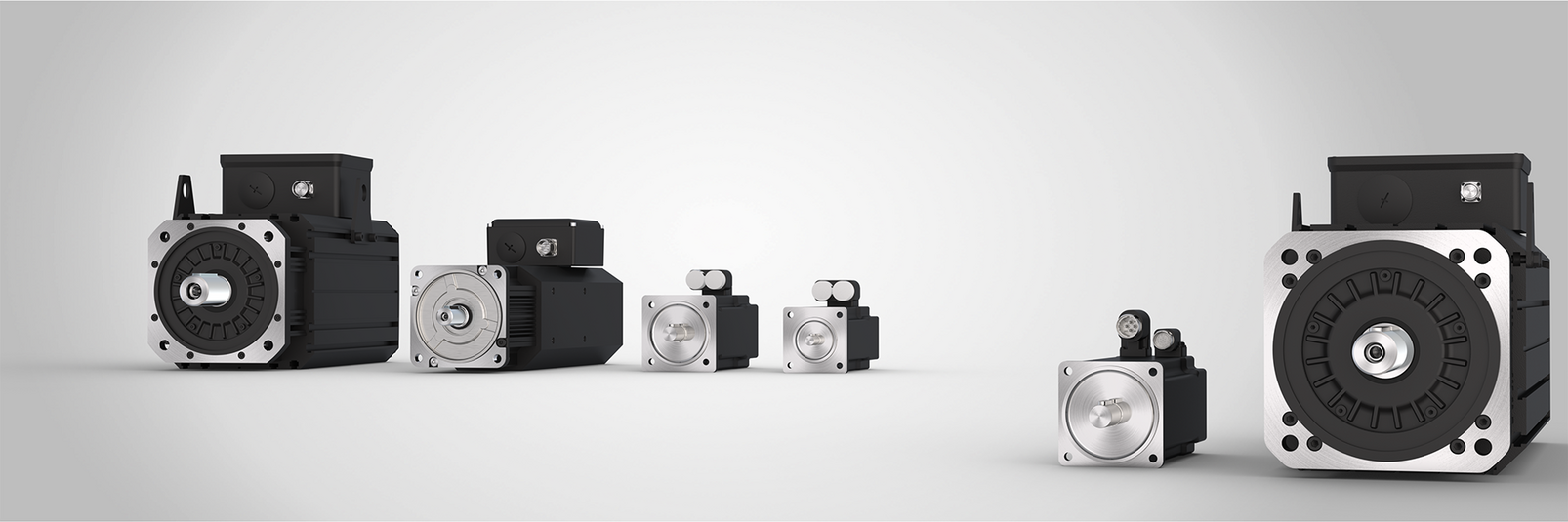

Khi hiệu suất cao là yếu tố quan trọng, động cơ servo nam châm vĩnh cửu của KEB là lựa chọn phù hợp. Với khả năng tối ưu về chi phí, độ bền cao và công suất mạnh mẽ, động cơ DL3 và DL4 mang lại mật độ công suất rất cao. Các giá trị mô-men xoắn định mức từ 11 Nm đến 520 Nm đối với DL4 và từ 0,2 Nm đến 70 Nm đối với DL3 là minh chứng rõ ràng cho khả năng của dòng sản phẩm này.
Động cơ Dynamicline DL4 có thể được cung cấp với phiên bản không thông gió hoặc thông gió cưỡng bức tùy theo yêu cầu sử dụng. Công suất động cơ cũng có thể được điều chỉnh linh hoạt theo yêu cầu của từng ứng dụng. Động cơ servo nam châm vĩnh cửu có thể dễ dàng kết hợp với các hộp giảm tốc thông qua bộ gá chuyển tiếp.
Với bề mặt trơn nhẵn và các đầu nối góc nhỏ gọn, động cơ DL3 phù hợp với nhiều ứng dụng trong lĩnh vực kỹ thuật cơ khí. Động cơ có sẵn với phiên bản không thông gió hoặc thông gió cưỡng bức tùy theo nhu cầu, đồng thời công suất có thể được điều chỉnh linh hoạt theo yêu cầu của ứng dụng. Động cơ servo nam châm vĩnh cửu có thể dễ dàng kết hợp với các hộp giảm tốc thông qua bộ gá chuyển tiếp.
ĐIỂM NỔI BẬT
- Động cơ đồng bộ nam châm vĩnh cửu hiệu suất cao
- Mật độ công suất cực cao
- Có nhiều tùy chọn cấu hình
- Sẵn sàng sử dụng với bộ điều khiển truyền động F6 và S6, bao gồm cáp, chức năng nạp dữ liệu và các phụ kiện khác
THÔNG SỐ KỸ THUẬT
DÒNG ĐỘNG CƠ DL4
| Kích thước | Mô-men giữ M 0 | |||
|---|---|---|---|---|
| SE | … 48 Nm | |||
| SF | … 172 Nm | |||
| SG | … 520 Nm |
Tốc độ động cơ từ 1.000 vòng/phút đến 3.000 vòng/phút, điện áp hệ thống 400 V.
TUỲ CHỌN
DÒNG ĐỘNG CƠ DL4
PHANH
Phanh nam châm vĩnh cửu hoặc phanh tác động bằng lò xo
Điện áp: 24 V DC
| Động cơ | Phanh | Mô-men phanh [Nm] |
|---|---|---|
| SE | Phanh nam châm vĩnh cửu | 32 |
| SF | Phanh nam châm vĩnh cửu | 130 |
| SG 2 & 4 | Phanh tác động bằng lò xo | 350 |
| SG 6 & 8 | Phanh tác động bằng lò xo | 700 |
ENCODER
Resolver:
- Tùy chọn tích hợp chức năng an toàn
Bộ mã hóa tuyệt đối:
- Loại một vòng hoặc nhiều vòng
- HIPERFACE®
PHỤ KIỆN
Làm mát cưỡng bức
- Tăng mô-men giữ T₀ và mô-men định mức Tₙ
- Áp dụng cho các kích thước động cơ SE, SF và SG
- Tùy chọn làm mát bằng chất lỏng cho kích thước động cơ SG
- Kết nối nguồn 1 × 230 V
LÀM MÁT BẰNG CHẤT LỎNG
- Tùy chọn bổ sung hệ thống làm mát động cơ
- Hiệu suất hoạt động cao hơn so với động cơ làm mát cưỡng bức
- Dành cho các máy và hệ thống sử dụng làm mát bằng chất lỏng
THÔNG SỐ KỸ THUẬT
DÒNG ĐỘNG CƠ DL3
| Kích cỡ | Mô-men giữ M 0 | |||
|---|---|---|---|---|
| 0_SMHF | … 0,5 Nm | |||
| A_SMHF | … 1,2 Nm | |||
| B_SMHF | … 3,2 Nm | |||
| C_SMHF | … 5,6 Nm | |||
| D_SMHF | … 11,4 Nm | |||
| E_SMHF | … 29 Nm | |||
| F_SMHF | … 72 Nm |
Tốc độ động cơ từ 1.000 vòng/phút đến 8.000 vòng/phút, điện áp hệ thống 400 V (kích thước A – F) 230 V
TUỲ CHỌN
DÒNG ĐỘNG CƠ DL3
PHANH
Phanh nam châm vĩnh cửu COMBIPERM
Điện áp: 24 V DC
| Kích cỡ | 02 | 03 | 05 | 06 | 06 | 07 | 08 | 09 |
|---|---|---|---|---|---|---|---|---|
| Mô-men xoắn [Nm] | 0,6 | 2 | 3.5 | 9 | 13 | 20 | 36 | 70 |
ENCODER
Resolver:
- BRX 2 cực
- Tùy chọn tích hợp chức năng an toàn
Bộ mã hóa tuyệt đối:
- Một vòng quay hoặc nhiều vòng quay
- HIPERFACE®
PHỤ KIỆN
Làm mát cưỡng bức
- Tăng mô-men xoắn dừng T₀ và mô-men xoắn định mức Tₙ
- Dành cho động cơ kích cỡ F
