CÔNG CỤ PHẦN MỀM COMBIVIS 6, CLI, MOBILE
DÀNH CHO DRIVE CONTROLLERS
Việc thiết kế máy móc và hệ thống theo định hướng giải pháp đòi hỏi các công cụ phần mềm phù hợp và thông minh.
Các phần mềm của KEB hỗ trợ bạn trong hầu hết các giai đoạn của quy trình, từ thiết kế, đưa vào vận hành đến chẩn đoán và xử lý sự cố. Chúng giúp đơn giản hóa quá trình vận hành, mang lại tính linh hoạt cao khi cấu hình và điều chỉnh DRIVE, đồng thời giúp tiết kiệm thời gian và chi phí.
COMBIVIS 6 kết nối với bộ Drive Controller KEB nhanh chóng và dễ dàng thông qua máy tính hoặc ứng dụng di động.
ĐIỂM NỔI BẬT COMBIVIS 6
- Cấu hình tất cả các thông số của thiết bị
- Hiển thị các phép đo vật lý và giám sát dữ liệu vận hành.
- Wizard: hỗ trợ đưa vào vận hành và chẩn đoán nhanh thông qua giao diện đồ họa trực quan.
- Cấu hình và phân tích truyền thông fieldbus thời gian thực.
- Cơ sở dữ liệu tài liệu kỹ thuật.

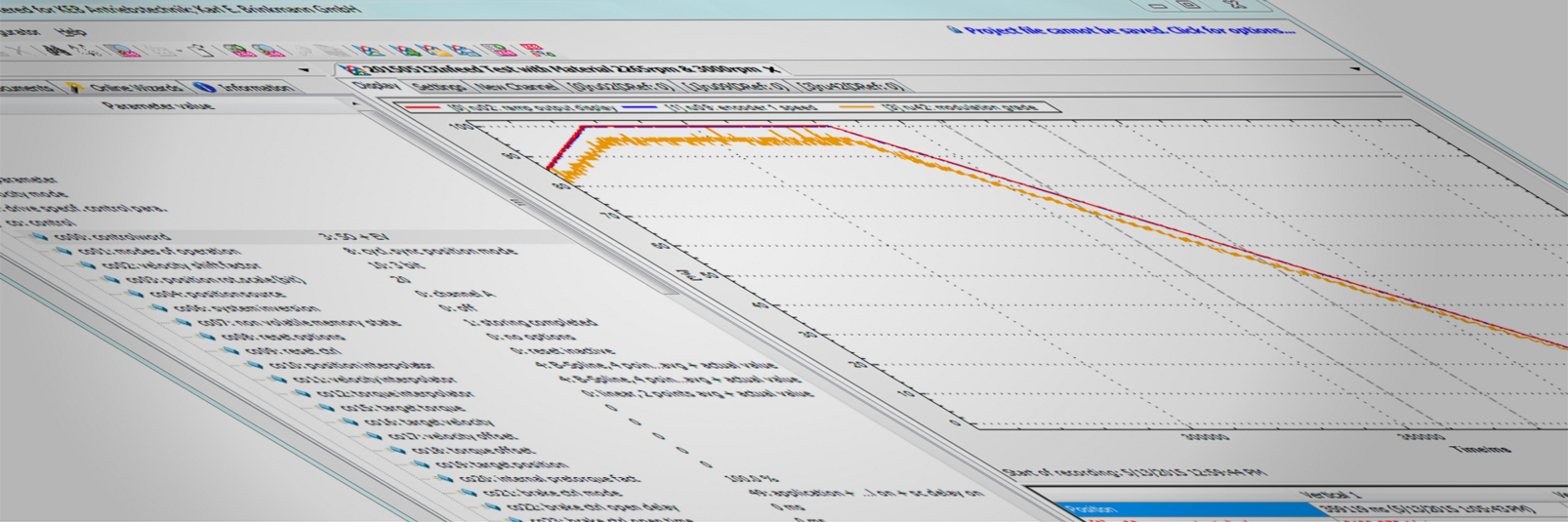

- Scope: Công cụ ghi và hiển thị đồ thị các tín hiệu vận hành theo thời gian.
- Trung tâm phần mềm ổ đĩa để cập nhật firmware cho drive controllers COMBIVERT S6/F6
COMBIVIS 6
COMBIVIS 6 là công cụ trung tâm để vận hành, khởi động, chẩn đoán và quản lý các sản phẩm KEB hiện tại.
- Phần mềm khởi động và phân tích bộ điều khiển truyền động KEB
- Truy cập trực tiếp vào tài liệu phần mềm và thiết bị.
- Các trình hướng dẫn (Wizard) hỗ trợ đưa vào vận hành và cấu hình.
COMBIVIS CLI
Giao diện dòng lệnh (Command Line Interface) dùng để làm việc với các thiết bị KEB
- Chương trình độc lập để cấu hình ổ đĩa KEB
- Hỗ trợ lập trình tự động bằng các lệnh và cú pháp được quy định sẵn
- Tạo tệp nhật ký (log file) để lưu lại quá trình sản xuất và thực hiện dịch vụ.
MOBILE COMBIVIS APP
Vận hành bộ Drive KEB một cách tiện lợi thông qua ứng dụng.
- Hỗ trợ bộ drive controller COMBIVERT S6/F6
- Giám sát quy trình vận hành và chẩn đoán lỗi
- Hiển thị và cấu hình tham số
- Sao lưu và khôi phục dữ liệu
COMBIVIS 6
CÔNG CỤ TRUNG TÂM ĐỂ VẬN HÀNH, KHỞI ĐỘNG, CHẨN ĐOÁN VÀ QUẢN LÝ CÁC SẢN PHẨM KEB HIỆN TẠI
Phần mềm COMBIVIS 6 dành cho PC, hoàn toàn miễn phí và dễ sử dụng, cho phép khởi động, quản lý và phân tích các thiết bị KEB.
- Cấu hình tất cả các thông số thiết bị; hiển thị các giá trị đo và giám sát dữ liệu vận hành.
- Wizards: hỗ trợ đưa vào vận hành và chẩn đoán dễ dàng thông qua giao diện đồ họa trực quan.
- Cấu hình và phân tích truyền thông fieldbus thời gian thực.
- Cơ sở dữ liệu tài liệu: truy cập trực tiếp vào tất cả các hướng dẫn sử dụng và tài liệu kỹ thuật cho tất cả các linh kiện trong danh mục sản phẩm của KEB.
- Scope: công cụ ghi và hiển thị đồ thị các tín hiệu, giá trị đo trong hệ thống.
- Danh sách tham số Parameters: tập hợp các tham số do người dùng cài đặt. Sao lưu và khôi phục cài đặt.
- Tính toán hiệu suất năng lượng theo tiêu chuẩn EN 61800-9-2
GÓI MỞ RỘNG CHO COMBIVIS 6
Các gói mở rộng là những phần bổ sung đặc biệt cho phép bạn tùy chỉnh phần mềm COMBIVIS 6 phù hợp hơn với nhu cầu của bạn (nếu cần). Các gói này được tích hợp vào môi trường COMBIVIS 6 và liên kết với các chức năng cốt lõi của phần mềm. Hãy tìm gói phù hợp với yêu cầu của bạn bên dưới.
GÓI MỞ RỘNG
Chức năng đặt tên thiết bị có thể được tích hợp vào COMBIVIS 6 dưới dạng một gói mở rộng. Nó cho phép tự động đổi tên nhiều thiết bị. Ví dụ trong quá trình đưa máy vào vận hành khi hệ thống bao gồm một PLC và nhiều bộ drive controllers. Bằng cách sử dụng gói này, các thiết bị không còn phải được đặt tên riêng lẻ trong dự án COMBIVIS nữa.
- Giao diện người dùng trực quan, dễ sử dụng
- Cấu hình từ các thuộc tính tham số ổ đĩa
- COMBIVIS cung cấp chức năng đặt tên cho các thiết bị theo cả chiều upstream và downstream.
- Lựa chọn giữa đặt tên theo tiêu chuẩn và đặt tên theo yêu cầu riêng.
Trình hướng dẫn khởi động bơm servo có thể được tích hợp vào COMBIVIS 6 như một gói phần mềm, giúp sử dụng các chức năng dễ dàng hơn.
- Khởi động có hướng dẫn bằng phần mềm COMBIVIS 6 cho bơm servo kết hợp với bộ drive controller và động cơ.
- Vận hành nhanh chóng và hiệu quả – không cần kiến thức chuyên môn.
- Cho phép khởi động theo một cách có hệ thống
- Hỗ trợ trực quan cho các thông số ứng dụng bơm servo
- Thiết lập tối ưu cho bộ điều khiển tốc độ và áp suất thông qua chức năng Auto-Tuning.
- Xác định hiện tượng cộng hưởng thủy lực do bơm bánh răng tạo ra.
- Thiết lập các tham số cho bộ lọc notch được tích hợp trong phần mềm bơm servo nhằm giảm rung
Wizard T6 APD hỗ trợ quá trình khởi động, vận hành drive controller dạng mô-đun. Công cụ này được tích hợp trong COMBIVIS 6 và cho phép sử dụng cấu hình dễ dàng, linh hoạt hơn.
- Trợ lý khởi động hướng dẫn bằng menu
- Triển khai nhanh chóng các tác vụ điều khiển, bao gồm thiết lập giao diện cho hệ thống điều khiển xe chính (EVCU).
- Giao diện người dùng đồ họa (GUI) cho các ứng dụng hiện có.
- Cho phép tạo giao diện người dùng riêng (GUI) cho các ứng dụng riêng mà bạn muốn thiết lập
- Hiển thị trạng thái hiện tại của thiết bị và lịch sử lỗi.
- Truy cập dễ dàng đến toàn bộ tài liệu hiện có.
Dashboard COMBIVIS là một phần mở rộng (extension) của COMBIVIS và cung cấp giao diện hiển thị rõ ràng về Drive Controller S6 và F6.
- Tổng quan trạng thái: Trực quan hóa dữ liệu phần mềm, phần cứng và ứng dụng.
- Các thông số vận hành trọng tâm: Hiển thị giới hạn mô-men xoắn và dòng điện để phân tích mục tiêu.
- Giám sát phần cứng chính xác: Hiển thị chi tiết trạng thái các cổng kết nối, bao gồm hiển thị chân tín hiệu (pin) của từng bộ drive controller.
- Chẩn đoán lỗi hiệu quả: Hiển thị lịch sử và ngoại lệ để khắc phục sự cố nhanh chóng.
- Dễ sử dụng nhờ tính năng Snapshot: Danh sách tham số được rút gọn giúp phân tích cấu hình tham số dễ dàng hơn.
Gói mở rộng Scope 2.0 bổ sung một công cụ phân tích hiện đại và đa năng cho COMBIVIS. Tính năng này giúp đánh giá dữ liệu ổ đĩa một cách linh hoạt và chính xác tối đa.
- Ghi dữ liệu linh hoạt: Tạm dừng và khóa quá trình ghi dữ liệu bất cứ lúc nào và tạo mới từ các thông số đã chọn.
- Cơ chế kích hoạt thông minh: Tạo các bản ghi chính xác dựa trên thời gian của máy tính hoặc các bit được xác định trước.
- Tối ưu hóa khả năng hiển thị: Cải thiện hiển thị trục, thông tin con trỏ rõ ràng và khả năng chồng nhiều đường cong để dễ dàng so sánh.
- Chức năng so sánh: Chồng các đường cong từ nhiều lần ghi khác nhau – lý tưởng cho việc phân tích và tối ưu hóa.
- Tích hợp thiết bị liền mạch: Chuyển đổi thiết bị nhanh chóng cùng khả năng giao tiếp độc quyền và quyền ghi dữ liệu để làm việc hiệu quả hơn.
- Cải thiện khả năng hiển thị: Trục tọa độ rõ ràng hơn, thông tin con trỏ trực quan và lớp phủ đường cong để so sánh.
- Lớp phủ đường cong Curve Overlay: So sánh trực tiếp giữa hai lần ghi dữ liệu
- Tích hợp thiết bị tối ưu: Chuyển đổi thiết bị nhanh hơn cùng với khả năng giao tiếp và ghi dữ liệu độc quyền.
COMBIVIS CLI
GIAO DIỆN DÒNG LỆNH
COMBIVIS CLI là công cụ dùng để làm việc với các thiết bị KEB (ví dụ như bộ điều khiển truyền động). Nó chạy ở chế độ dòng lệnh hoặc thông qua các tệp batch. CCOMBIVIS CLI cung cấp cho người dùng nhiều chức năng để thiết lập giao tiếp có mục tiêu với các drive controller. Ví dụ, người dùng có thể đọc và ghi các tham số riêng lẻ.
Ngoài ra, các chức năng chẩn đoán hoặc quản lý danh sách tham số cũng có thể được thực hiện độc lập với hạ tầng điều khiển hiện có – thông qua kết nối UDP hoặc kết nối nối tiếp. Danh sách đầy đủ các lệnh và cú pháp giao tiếp với bộ drive controller KEB được trình bày trong các tài liệu hướng dẫn đi kèm.
Các nhà chế tạo máy và hệ thống đánh giá cao khả năng lập trình bộ drive controller ở chế độ nền mà không làm gián đoạn hoạt động bình thường của PLC. Đây được xem là một giá trị gia tăng đáng kể trong quá trình sản xuất.
VÍ DỤ VỀ CÁC CHỨC NĂNG VÀ LỆNH
- Các tham số chung: logFile
- Truy cập vào các tham số riêng lẻ: ghi/đọc write/read
- Xử lý danh sách tham số: downloadDW5
- Truyền dữ liệu data (KebFTP):
— transferFormTarget
— listFiles
— deleteFile
CÁC NỀN TẢNG ĐƯỢC HỖ TRỢ
COMBIVIS CLI có thể chạy trên các nền tảng sau với .Net Framework 4.7.2 (phiên bản 32-bit hoặc 64-bit):
-
- Microsoft Windows 7
- Microsoft Windows 8.1
- Microsoft Windows 10
ỨNG DỤNG MOBILE COMBIVIS
Ngoài công cụ COMBIVIS 6 trên máy tính, các bộ drive controller KEB cũng có thể được vận hành dễ dàng và thuận tiện thông qua ứng dụng COMBIVIS mobile, cho phép giao tiếp không dây qua smartphone hoặc máy tính bảng.
Thông tin trạng thái của Drive có thể được xem dễ dàng thông qua giao diện thân thiện với người dùng. Nhờ đó, ứng dụng có thể được sử dụng để giám sát quá trình vận hành và chẩn đoán lỗi.
Các thông số cũng có thể được hiển thị và cấu hình, đồng thời dữ liệu có thể được sao lưu và khôi phục thông qua ứng dụng.
ĐIỂM NỔI BẬT
- Ứng dụng này hỗ trợ bộ drive controller COMBIVERT S6/F6.
- Kết nối dễ dàng qua WLAN và Bluetooth (cần có bộ chuyển đổi Bluetooth phù hợp để kết nối Bluetooth).
- Chẩn đoán: Dashboard hiển thị trực quan các giá trị trạng thái hiện tại của bộ truyền động, danh sách lỗi, trạng thái I/O và lịch sử vận hành.
- Xem danh sách tham số/giá trị tham số, ghi tham số, tạo danh sách các tham số yêu thích.
- Cấu hình và gửi bản sao lưu danh sách tham số, tải bản sao lưu xuống bộ điều khiển ổ đĩa.
- Scope ngoại tuyến (Offline Scope).
- Ứng dụng COMBIVIS mobile có thể tải xuống miễn phí từ các cửa hàng ứng dụng.
