SỰ AN TOÀN

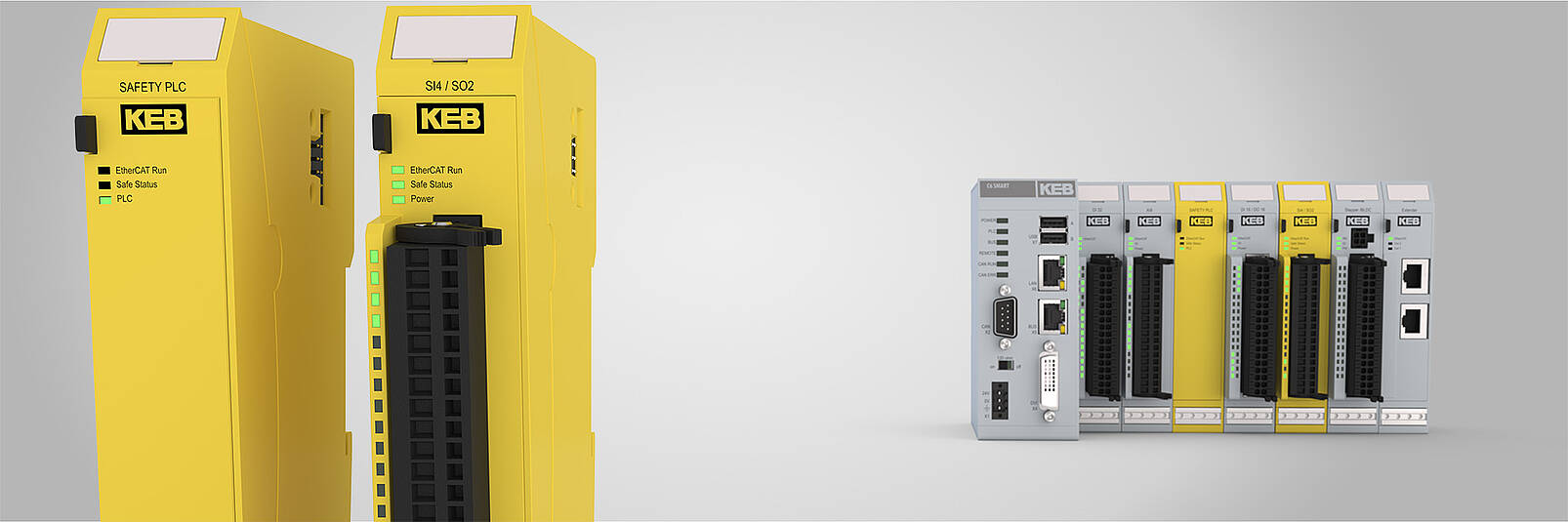

PLC AN TOÀN C6 VÀ I/O AN TOÀN
Các chức năng an toàn trong các hệ thống công nghiệp tiên tiến sẽ ngày càng trở nên quan trọng trong tương lai nhằm đảm bảo các tiêu chuẩn an toàn cao nhất cho con người và máy móc. Điều này có nghĩa là trong các thế hệ máy móc mới, việc lập trình linh hoạt các chức năng an toàn bổ sung ngày càng được dựa vào để tồn tại trên thị trường hướng tới tương lai.
PLC an toàn C6 và mô-đun I/O an toàn C6 xử lý tất cả các tác vụ liên quan đến an toàn ở cấp độ điều khiển và cũng có thể được tích hợp vào cấu trúc EtherCAT hiện có. Việc giao tiếp được thực hiện thông qua bus EtherCAT hiện có với giao thức an toàn Safety over EtherCAT (FSoE) đã được chứng nhận. Mọi thiết bị FSoE slave, ví dụ mô-đun I/O an toàn hoặc bộ điều khiển truyền động KEB có mô-đun an toàn, đều có thể được điều khiển thông qua Safety PLC hoạt động ở vai trò FSoE master.
PLC an toàn và mô-đun I/O an toàn có thể lập trình tự do tuân thủ các yêu cầu của tiêu chuẩn an toàn IEC 61508 SIL 3 và DIN EN ISO 13849-1 PLe. PLC an toàn có thiết kế hai kênh và được lập trình bằng các công cụ lập trình COMBIVIS studio 6, bao gồm các khối chức năng an toàn đã được chứng nhận. Đối với người dùng, điều này có nghĩa là giảm thiểu công việc phát triển và tối thiểu hóa quá trình thử nghiệm và phê duyệt ứng dụng an toàn được tạo ra.
ĐIỂM NỔI BẬT
- PLC an toàn có thể lập trình linh hoạt (IEC 61508 SIL3 và DIN EN ISO 13849-1 PLe)
- Các mô-đun chức năng an toàn được chứng nhận
- Giảm đáng kể thời gian phát triển, xác minh và phê duyệt các ứng dụng an toàn
- Lập trình thông qua CODESYS Safety bằng bộ điều khiển chính và kết nối EtherCAT
THÔNG SỐ KỸ THUẬT
PLC an toàn C6 và I/O an toàn
|
PLC an toàn C6 |
|
| Quy trình an toàn | FSoE |
| Tiêu chuẩn an toàn | IEC 61508 SIL3 và DIN EN ISO 13849-1 PLe |
| Chứng nhận | CE, cULus, TÜV Rheinland |
| Môi trường thời gian chạy | CODESYS RT Safety |
| Công cụ lập trình | Phần mềm CODESYS Safety được tích hợp từ COMBIVIS studio 6 V3.6.4.1 |
| Dòng tiêu thụ E-Bus | 240 mA |
| Nguồn điện | Thông qua kết nối E-Bus |
| Khả năng miễn nhiễm nhiễu | EN 61000-6-2 / EN 61000-6-4 |
| Khả năng chịu rung/chấn động | EN 60068-2-6 / EN 60068-2-27 |
| Hiển thị trạng thái | Đèn LED báo trạng thái (EtherCAT, An toàn, Nguồn) |
| Điều kiện môi trường | 0°C … +55°C, IP 20 |
| Vỏ thiết bị | Khung nhôm, vỏ nhựa bên ngoài, kích thước 25 x 120 x 90 mm. |
|
C6 An toàn I/O |
|
| Giao thức an toàn | FSoE |
| Tiêu chuẩn an toàn | IEC 61508 SIL3 và DIN EN ISO 13849-1 PLe |
| Số lượng ngõ vào an toàn | 4 đầu vào an toàn |
| Số lượng ngõ ra an toàn | 2 đầu ra an toàn (I MAX = 2) |
| Ngõ ra theo chu kỳ (OSSD) | 4 |
| Thời gian phản ứng khi có lỗi | < 1 ms (đọc dữ liệu đầu vào, ghi vào E-Bus) |
| Thời gian phản ứng lỗi | ≤ Thời gian giám sát (có thể điều chỉnh) |
| Chẩn đoán nâng cao | thông qua COE |
| Hiển thị trạng thái | Đèn LED cho từng cổng I/O: được gán theo vị trí đầu cuối. Đèn LED trạng thái (EtherCAT, An toàn, Nguồn) |
| Dòng tiêu thụ E-Bus | 300 mA |
| Nguồn điện | 24 V DC (-15 % / +20 %) |
| hả năng miễn nhiễm nhiễu | EN 61000-6-2 / EN 61000-6-4 |
| Khả năng chịu rung/chấn động | EN 60068-2-6 / EN 60068-2-27 |
| Chứng nhận | CE, cULus, TÜV Rheinland |
| Điều kiện môi trường | 0°C … +55°C, IP 20 |
| Vỏ thiết bị | Khung nhôm, vỏ nhựa bên ngoài, kích thước 25 x 120 x 90 mm. |
