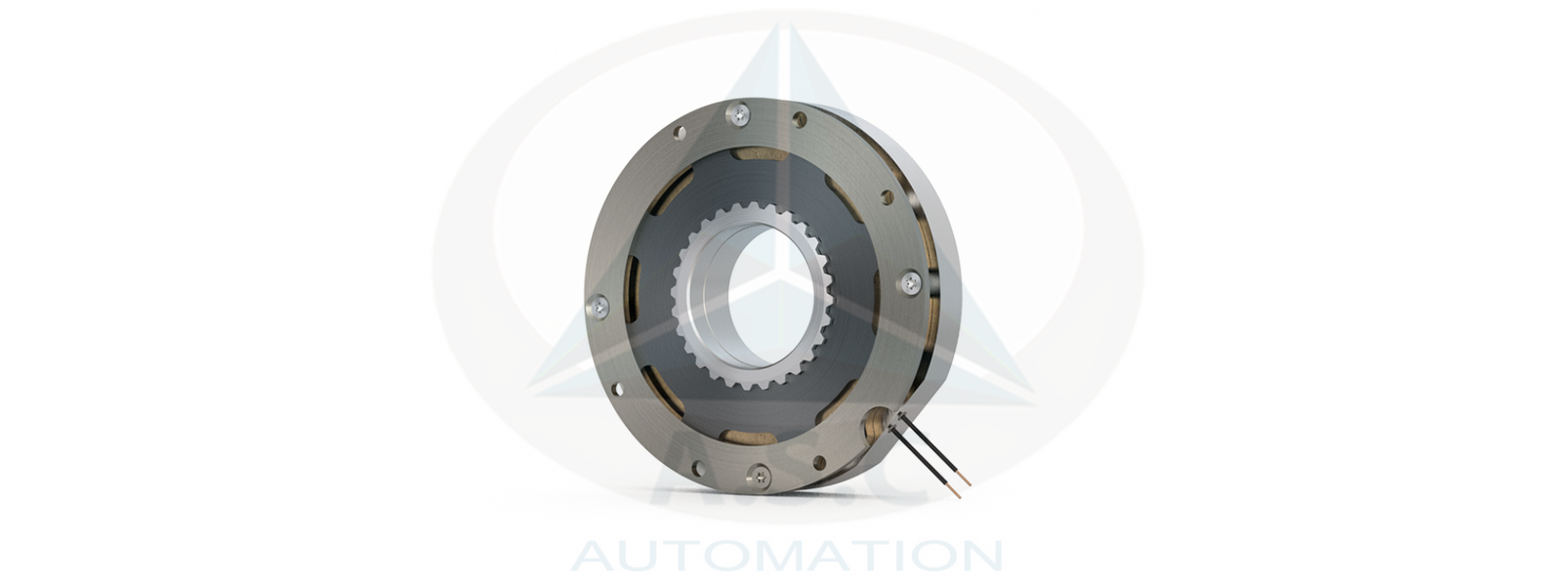

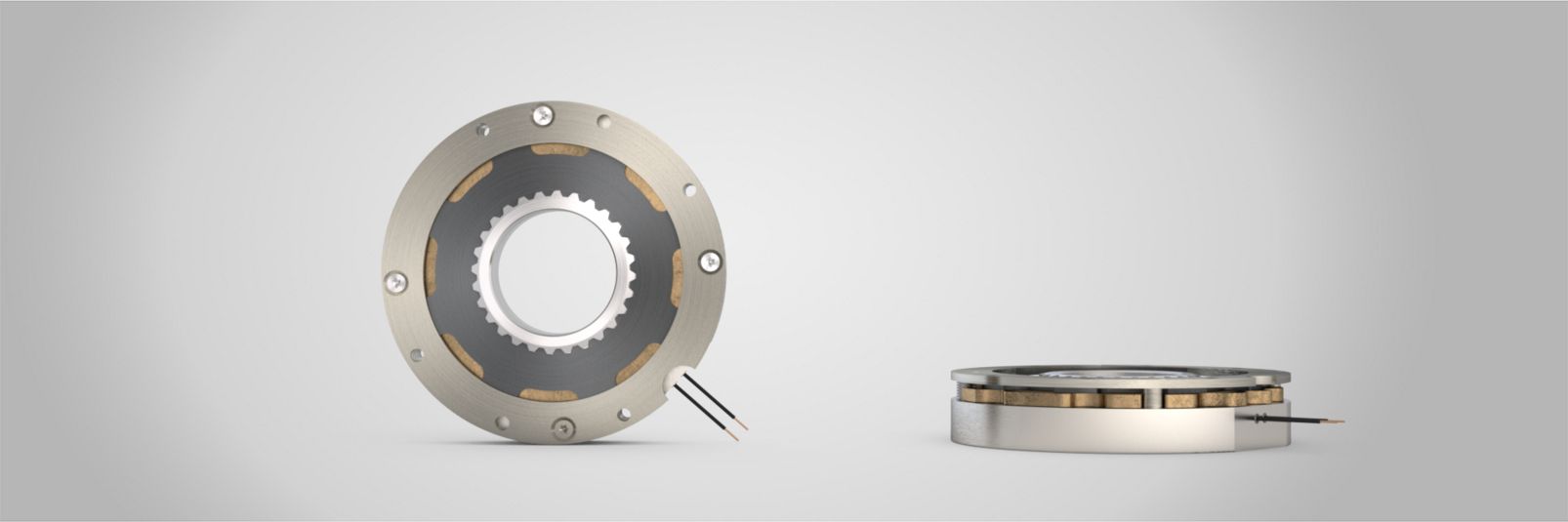

Các linh kiện có thiết kế nhỏ gọn là yếu tố rất quan trọng trong xe tự hành AGV và các ứng dụng robot, bởi không gian lắp đặt phanh thường rất hạn chế. Với phanh giữ dạng phẳng COMBISTOP S1 Flat mới, KEB Automation cung cấp một giải pháp tối ưu cho yêu cầu này. Bên cạnh COMBISTOP S1, dòng phanh giữ tác động bằng lò xo cải tiến nay có thêm một phiên bản thiết kế mới, giúp mở rộng phạm vi sử dụng trong nhiều ứng dụng khác nhau.
Điểm nổi bật của COMBISTOP S1 FLAT là hệ thống ma sát đã được cấp bằng sáng chế. Hệ thống này tạo ra mô-men phanh cao hơn đáng kể so với các loại phanh lò xo thông thường. Nguyên lý hoạt động dựa trên lực ma sát sinh ra giữa đĩa ma sát, đĩa phần ứng và mặt bích. Qua đó, động năng được chuyển hóa thành nhiệt năng để dừng chuyển động.
Dải mô-men hiện tại của COMBISTOP S1 Flat nằm trong khoảng từ 3,4 Nm đến 10,8 Nm; các kích cỡ bổ sung sẽ tiếp tục được phát triển. Đặc tính này tạo điều kiện lý tưởng cho những ứng dụng có yêu cầu an toàn cao. Thiết kế plug-and-play giúp dòng sản phẩm này dễ dàng lắp đặt, trong khi khe hở không khí được thiết lập sẵn tại nhà máy cho phép quá trình chạy thử và đưa thiết bị vào vận hành diễn ra nhanh chóng.
Tương tự COMBISTOP S1, COMBISTOP S1 Flat không sử dụng vật liệu đất hiếm nhưng vẫn đạt hiệu suất tương đương phanh nam châm vĩnh cửu. Ưu điểm của giải pháp này là giảm sự phụ thuộc vào nguồn nguyên vật liệu, đồng thời nâng cao độ ổn định của chuỗi cung ứng, giúp việc lập kế hoạch sản xuất trở nên chủ động và đáng tin cậy hơn.
ĐIỂM NỔI BẬT CỦA COMBISTOP S1 FLAT
- Hai kích cỡ
- Không sử dụng đất hiếm để đảm bảo tính độc lập tối đa.
- Dải momen xoắn: 3,4 Nm – 10,8 Nm
- Nhiệt độ môi trường xung quanh: -40 °C đến +80 °C
- Được thiết kế cho hoạt động S1 hoặc chu kỳ làm việc 100%.
- Năng lượng ma sát dừng khẩn cấp cho phép cao
- Mô-men xoắn phanh ổn định
- Tích hợp sẵn đường đi cáp.
- Đạt tiêu chuẩn ISO cấp F theo VDE 0580.
- Điện áp tiêu chuẩn 24 V
TUỲ CHỌN
Nếu ứng dụng yêu cầu thay đổi mô-men phanh, mô-men có thể được tăng hoặc giảm theo yêu cầu của khách hàng ngay trong quá trình sản xuất tại nhà máy.
Nếu ứng dụng yêu cầu điều chỉnh điện áp khác với tiêu chuẩn, cuộn dây có thể được tùy chỉnh theo mức điện áp tương ứng ngay trong quá trình sản xuất tại nhà máy.
Tại KEB, khả năng tùy chỉnh là tiêu chuẩn. Vì vậy, KEB cũng sản xuất các kích thước theo yêu cầu riêng của từng ứng dụng. Điều này có được nhờ hơn 90% phanh KEB được sản xuất ngay tại nhà máy của KEB.
Nếu cần đơn giản hóa quá trình lắp đặt phanh, các sản phẩm của KEB có thể được trang bị sẵn cáp kết nối với đầu cắm, đầu tiếp điểm hoặc đầu cosse ống (wire end ferrules).
Theo yêu cầu của khách hàng, nhà máy có thể cung cấp giấy chứng nhận 2.1 theo tiêu chuẩn DIN EN 10204 xác nhận rằng các sản phẩm được giao phù hợp với các thỏa thuận tại thời điểm đặt hàng. Giấy chứng nhận này được cấp dựa trên các thử nghiệm (không áp dụng riêng cho từng sản phẩm). Ngoài ra, theo yêu cầu của khách hàng, nhà máy cũng có thể cấp giấy chứng nhận kiểm định 3.1 theo tiêu chuẩn DIN EN 10204. Đối với chứng chỉ này, việc xác nhận được thực hiện dựa trên kết quả kiểm tra trực tiếp trên chính sản phẩm được giao, chẳng hạn như kiểm tra mô-men phanh.
THÔNG SỐ KỸ THUẬT CỦA COMBISTOP S1 FLAT
| Kích cỡ | Mô-men xoắn định mức M 2 [Nm] | Mômen xoắn tĩnh tối thiểu ở 80 °CM 4 phút 80 [Nm] | Công suất tiêu chuẩn [W] | Đường kính [mm] | Đường kính lỗ trục tối đa [mm] |
| 769 | 3.4 | 2.1 | 42 | 63,5 | 22 |
| 770 | 10.8 | 6,5 | 36 | 94 | 34 |
Mô-men phanh định mức đạt được sau khi thực hiện quá trình rà khớp giữa các bề mặt ma sát.
ĐƯỢC SỬ DỤNG TRONG CÁC LĨNH VỰC ỨNG DỤNG NÀY
ROBOT & TỰ ĐỘNG HOÁ
Trong lĩnh vực robot, thiết kế nhỏ gọn, khả năng lặp lại và khả năng định vị chính xác là những yếu tố quan trọng. Phanh giữ dạng phẳng COMBISTOP S1 FLAT đáp ứng chính xác những tiêu chí này, đồng thời nổi bật với chất lượng cao và tính linh hoạt. Các giải pháp tiêu chuẩn và giải pháp tùy chỉnh theo yêu cầu của KEB đang được các khách hàng trong ngành robot trên toàn thế giới sử dụng.
XE NÂNG CÔNG NGHIỆP & XE TỰ HÀNH AGV
Đối với xe công nghiệp, xe tự hành AGV (Automated Guided Vehicles) và hệ thống truyền động bánh xe (wheel hub drives), các yếu tố như giải pháp tùy chỉnh, tốc độ và an toàn là những yêu cầu tiêu chuẩn. Các sản phẩm của KEB có thể được tùy chỉnh phù hợp với từng loại xe trong lĩnh vực logistics nội bộ (intralogistics). Với nhiều năm kinh nghiệm của đội ngũ kỹ thuật, KEB cùng khách hàng tìm ra giải pháp tối ưu nhất cho từng ứng dụng.
ĐỘNG CƠ SERVO
Đối với động cơ servo, tốc độ, độ tin cậy và tính linh hoạt là những yếu tố cốt lõi. KEB đáp ứng, giải quyết tất cả yêu cầu thông qua các giải pháp tùy chỉnh theo ứng dụng. Khách hàng được hưởng lợi từ hệ thống servo drive vận hành ổn định, an toàn và luôn đảm bảo chuyển động chính xác.
CÔNG NGHỆ Y TẾ
Trong lĩnh vực công nghệ y tế, độ chính xác, an toàn và khả năng lặp lại là những yêu cầu thiết yếu. Điều này đòi hỏi các giải pháp được sản xuất với độ tin cậy cao, đáp ứng những tiêu chuẩn khắt khe của ngành chăm sóc sức khỏe. Với kinh nghiệm chuyên môn cùng các sản phẩm đã được kiểm chứng, KEB đã đáp ứng những yêu cầu cao của lĩnh vực công nghệ y tế trong nhiều thập kỷ.
Tìm hiểu thêmGIAO THÔNG ĐIỆN
Với các giải pháp tiên tiến, KEB cho phép vận hành điện tử các hệ thống phụ trợ trong xe thương mại và máy móc di động, từ đó góp phần giảm thiểu khí thải.
XỬ LÝ VẬT LIỆU
Dù là vận chuyển hàng hóa trong kho hay sử dụng cần cẩu, tốc độ và tính linh hoạt đều rất cần thiết trong việc xử lý vật liệu. KEB đảm bảo sự lưu thông hàng hóa và vật liệu một cách trơn tru và hiệu quả.
ROBOT HÌNH NGƯỜI/ KHỚP TRUYỀN ĐỘNG
Nhiều khớp truyền động, không gian lắp đặt hạn chế: Để robot hình người thực hiện các nhiệm vụ một cách an toàn và linh hoạt, các linh kiện phải được tối ưu hóa theo những yêu cầu riêng của ứng dụng. Trong đó, KEB sử dụng thiết kế phanh tiên tiến có kích thước nhỏ hơn khoảng 50% so với các giải pháp thông thường.
