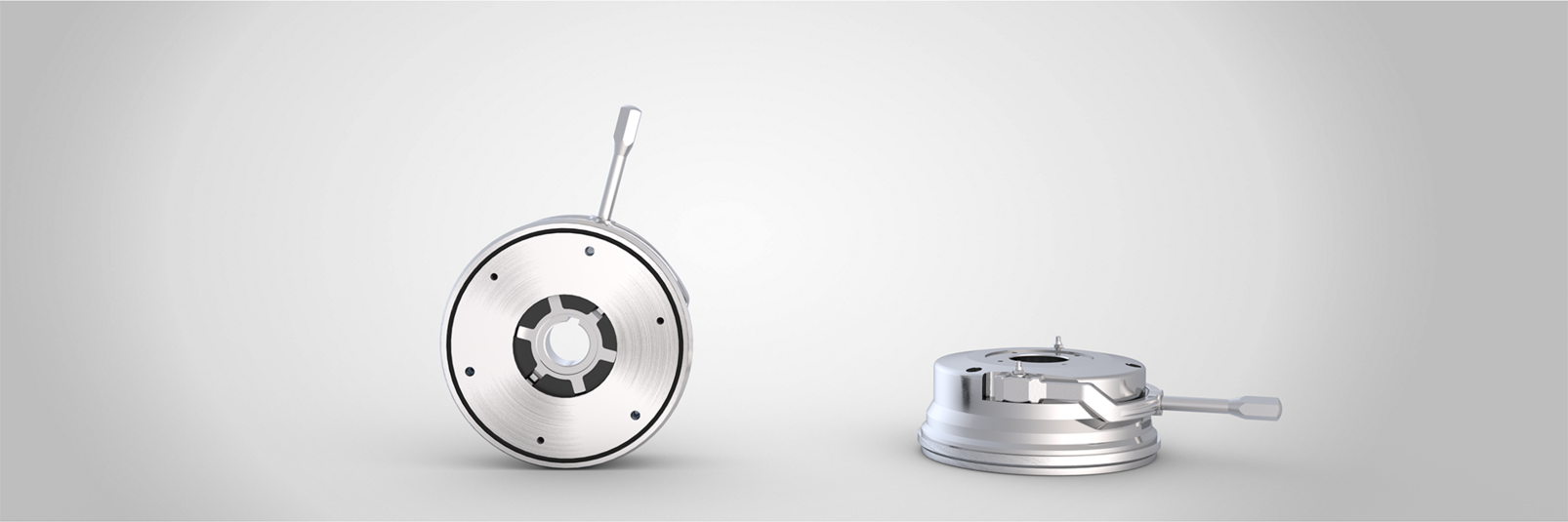

Phanh Kín COMBISTOP 28 KEB là phanh lò xo tác động bằng điện từ dạng kín (cấp bảo vệ lên đến IP67), được thiết kế cho các ứng dụng làm việc trong điều kiện môi trường khắc nghiệt trên toàn thế giới. Phiên bản tiêu chuẩn đạt cấp bảo vệ IP66, riêng phiên bản có cơ cấu nhả phanh bằng tay đạt IP65.
Phanh này có thể được sử dụng làm phanh chính cho các ứng dụng động hoặc phanh giữ có chức năng dừng khẩn cấp cho các ứng dụng tĩnh. Nhờ thiết kế mô-đun, Phanh Kín COMBISTOP 28 có thể được lắp ráp linh hoạt theo từng yêu cầu cụ thể. Ngoài ra, với năng lực nghiên cứu, phát triển và sản xuất nội bộ, KEB còn có thể cung cấp các giải pháp theo dự án để đáp ứng những yêu cầu riêng vượt ngoài cấu hình tiêu chuẩn.
Phanh Kín COMBISTOP 28 có dải mô-men xoắn từ 2,5 Nm đến 2.000 Nm.
ĐIỂM NỔI BẬT
- 10 kích cỡ
- Luôn sẵn sàng để lắp đặt ngay, khe hở không khí đã được điều chỉnh.
- Được sử dụng như phanh chính hoặc phanh giữ.
- Đạt tiêu chuẩn ISO cấp H theo VDE 0580.
- Được chứng nhận cCSAus
- Cấp độ bảo vệ đạt chuẩn IP67
- Được thiết kế cho hoạt động S1 hoặc chu kỳ làm việc 100%.
- Lên đến bảy triệu chu kỳ đóng/ngắt theo tiêu chuẩn
- Điện áp tiêu chuẩn: 24V / 105V / 180V / 205V.
TUỲ CHỌN

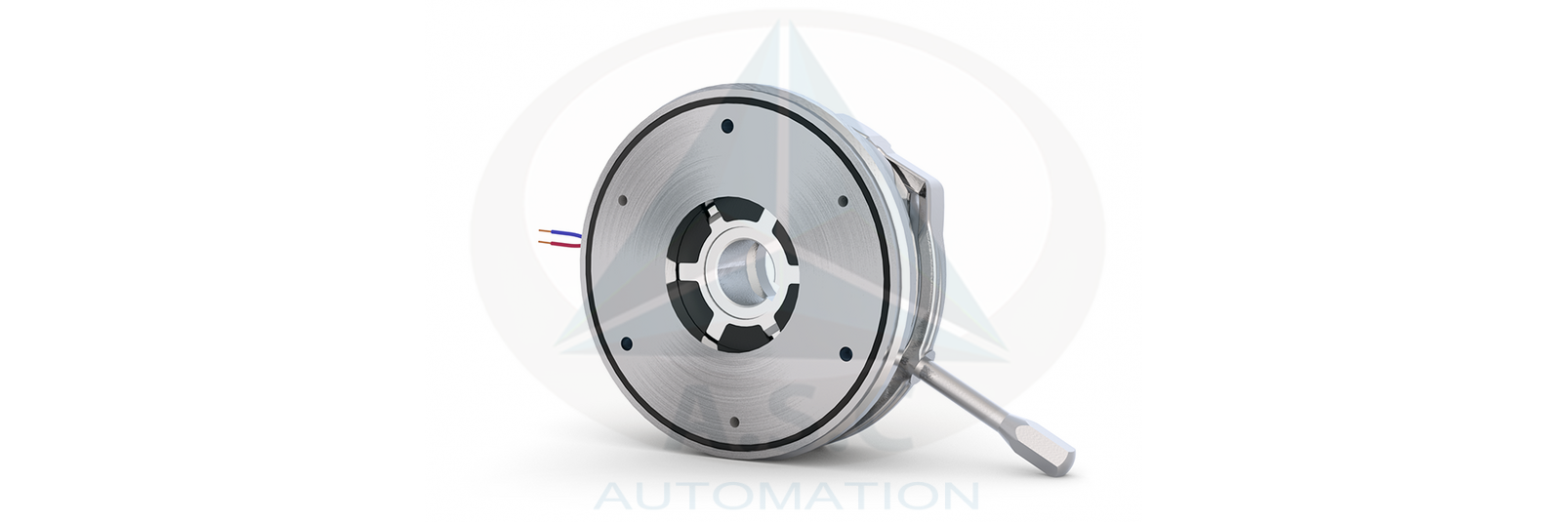

Phanh Kín COMBISTOP 28 KEB có thể được trang bị tùy chọn cơ cấu nhả phanh bằng tay, cho phép nhả phanh bằng thao tác thủ công.
Tính năng này đặc biệt hữu ích khi hệ thống không được cấp điện nhưng vẫn cần di chuyển cơ cấu hoặc thiết bị. Ngay cả khi rôto bị mòn, phanh vẫn có thể được nhả bằng cơ cấu nhả phanh bằng tay.
Từ size 03 trở lên, Phanh Kín COMBISTOP 28 KEB có thể được trang bị tùy chọn công tắc hành trình (microswitch) để giám sát trạng thái hoạt động hoặc mức độ mài mòn của phanh.
Việc sử dụng Phanh Kín COMBISTOP 28 tích hợp công tắc hành trình đặc biệt phù hợp với động cơ phanh trên các cơ cấu nâng hạ và thiết bị nâng tải được điều khiển bằng biến tần.
Phanh Kín COMBISTOP 28 có thể được trang bị tùy chọn mặt bích.
Nếu nắp cuối động cơ không đáp ứng các yêu cầu về chất lượng vật liệu hoặc độ phẳng bề mặt, thì mặt bích sẽ tạo bề mặt ma sát đối ứng tối ưu.
Phanh Kín COMBISTOP 28 có phiên bản CCV được thiết kế để sử dụng trong điều kiện môi trường đặc biệt khắc nghiệt và nhiệt độ thấp. Nhờ đó, phanh vẫn hoạt động ổn định ở nhiệt độ xuống đến -40 °C.
Nếu cần lắp bộ mã hóa vòng quay (rotary encoder), quạt làm mát hoặc cảm biến ở phía sau phanh, Phanh Kín COMBISTOP 28 có thể được sản xuất với các lỗ ren phía sau theo kích thước và kiểu bố trí lỗ yêu cầu.
Nếu ứng dụng yêu cầu thay đổi mô-men phanh, mô-men có thể được tăng hoặc giảm theo yêu cầu kỹ thuật của khách hàng trong quá trình sản xuất.
Đối với các ứng dụng có yêu cầu về chiều sâu lắp đặt, kích thước chiều cao thân phanh và chiều dài tổng thể của phanh có thể được giảm xuống.
Việc đưa vào vận hành trở nên đơn giản hơn vì KEB đã căn chỉnh phanh sẵn sàng để sử dụng trước khi xuất xưởng.
Nếu ứng dụng yêu cầu mức điện áp khác, KEB có thể sản xuất cuộn dây với điện áp theo yêu cầu của khách hàng trong quá trình sản xuất.
Nếu cần đơn giản hóa quy trình lắp ráp phanh, sản phẩm của KEB có thể được trang bị cáp kết nối sẵn với phích cắm, tiếp điểm hoặc thậm chí cả đầu nối dây.
Theo yêu cầu của khách hàng, nhà máy có thể cung cấp giấy chứng nhận 2.1 theo tiêu chuẩn DIN EN 10204 xác nhận rằng các sản phẩm được giao phù hợp với các thỏa thuận tại thời điểm đặt hàng. Giấy chứng nhận này được cấp dựa trên các thử nghiệm (không áp dụng riêng cho từng sản phẩm). Ngoài ra, theo yêu cầu của khách hàng, nhà máy cũng có thể cấp giấy chứng nhận kiểm định 3.1 theo tiêu chuẩn DIN EN 10204. Đối với chứng chỉ này, việc xác nhận được thực hiện dựa trên kết quả kiểm tra trực tiếp trên chính sản phẩm được giao, chẳng hạn như kiểm tra mô-men phanh.
THÔNG SỐ KỸ THUẬT
| Kích cỡ | Mô-men xoắn giảm [Nm] phút | Mô-men xoắn định mức M 2 [Nm] | Mô-men xoắn tăng* [Nm] tối đa | Công suất tiêu chuẩn [W] | Đường kính [mm] | Đường kính lỗ trục tối đa [mm] |
| 02 | 3 | 6,5 | 10 | 25 | 98 | 15 |
| 03 | 4 | 13 | 20 | 30 | 118 | 20 |
| 04 | 8 | 25 | 40 | 30 | 143 | 25 |
| 05 | 15 | 45 | 65 | 48 | 165 | 30 |
| 06 | 33 | 90 | 120 | 62 | 180 | 35 |
| 07 | 65 | 130 | 200 | 65 | 210 | 45 |
| 08 | 75 | 200 | 300 | 75 | 240 | 60 |
| 09 | 120 | 330 | 500 | 80 | 276 | 60 |
| 10** | 165 | 665 | 1000 | 130 | 328 | 75 |
| 11** | 445 | 1335 | 2000 | 180 | theo yêu cầu | theo yêu cầu |
Điện áp tiêu chuẩn: 24 V, 105 V, 180 V, 205 V | Điện áp đặc biệt: theo yêu cầu
Dung sai mô-men xoắn phanh ±25% sau khi ghép nối các bộ phận ma sát
* Phanh giữ với chức năng dừng khẩn cấp
** Giải pháp dự án tùy thuộc vào số lượng đặt hàng
ĐƯỢC ỨNG DỤNG SỬ DỤNG TRONG CÁC LĨNH VỰC
CẦN CẨU VÀ MÁY NÂNG PA-LĂNG
“An toàn là trên hết” là tiêu chí hàng đầu trong các ứng dụng cầu trục và thiết bị nâng hạ. Thêm vào đó là thời gian chu kỳ vận chuyển hàng hóa ngày càng nhanh. KEB cung cấp các giải pháp tiêu chuẩn và giải pháp tùy chỉnh, đáp ứng tin cậy những yêu cầu đặc thù của các ứng dụng này. Đồng thời, KEB cũng có khả năng triển khai các hệ thống dự phòng (redundant systems).
CÔNG NGHỆ Y TẾ
Độ chính xác, an toàn và khả năng lặp lại là những yếu tố thiết yếu trong công nghệ y tế. Điều này đòi hỏi các giải pháp phải được sản xuất một cách đáng tin cậy, đáp ứng được yêu cầu khắt khe của ngành chăm sóc sức khỏe. Với kinh nghiệm chuyên môn và các sản phẩm đã được khẳng định trên thực tế, KEB đã đáp ứng những yêu cầu khắt khe của lĩnh vực công nghệ y tế trong suốt nhiều thập kỷ.
Tìm hiểu thêmNĂNG LƯỢNG GIÓ
Các giải pháp điều chỉnh góc nghiêng (pitch) và hướng gió (yaw) được chứng nhận đảm bảo gió luôn thổi từ đúng hướng. Đến nay, KEB đã trang bị các giải pháp của mình cho hơn 40.000 tuabin gió trên toàn thế giới.
Tìm hiểu thêmXE NÂNG CÔNG NGHIỆP & XE TỰ HÀNH AGV
Các giải pháp cá nhân hóa, tốc độ và an toàn là tiêu chuẩn cho xe nâng công nghiệp, xe tự hành dẫn hướng và hệ thống truyền động trục bánh xe. Sản phẩm của KEB có thể được tùy chỉnh riêng cho từng loại xe trong hệ thống hậu cần nội bộ. Nhờ kinh nghiệm nhiều năm của đội ngũ nhân viên, giải pháp tối ưu nhất cho từng ứng dụng được cùng với khách hàng tìm ra.
XỬ LÝ VẬT LIỆU
Dù là vận chuyển hàng hóa trong kho hay sử dụng cần cẩu, tốc độ và tính linh hoạt đều rất cần thiết trong việc xử lý vật liệu. KEB đảm bảo sự lưu thông hàng hóa và vật liệu một cách suôn sẻ trong lĩnh vực này.
MÁY MÓC NÔNG NGHIỆP, KHAI KHOÁNG VÀ THIẾT BỊ ĐÔ THỊ
Để vận hành ổn định trong thời gian dài, các ứng dụng này đòi hỏi những linh kiện bền bỉ và chắc chắn. Đồng thời, chúng vẫn phải đáp ứng các tiêu chuẩn Công nghiệp 4.0 hiện nay. Với các sản phẩm thông minh và có độ bền cao, KEB đảm bảo khả năng vận hành tin cậy trong những ứng dụng có điều kiện làm việc khắt khe.
