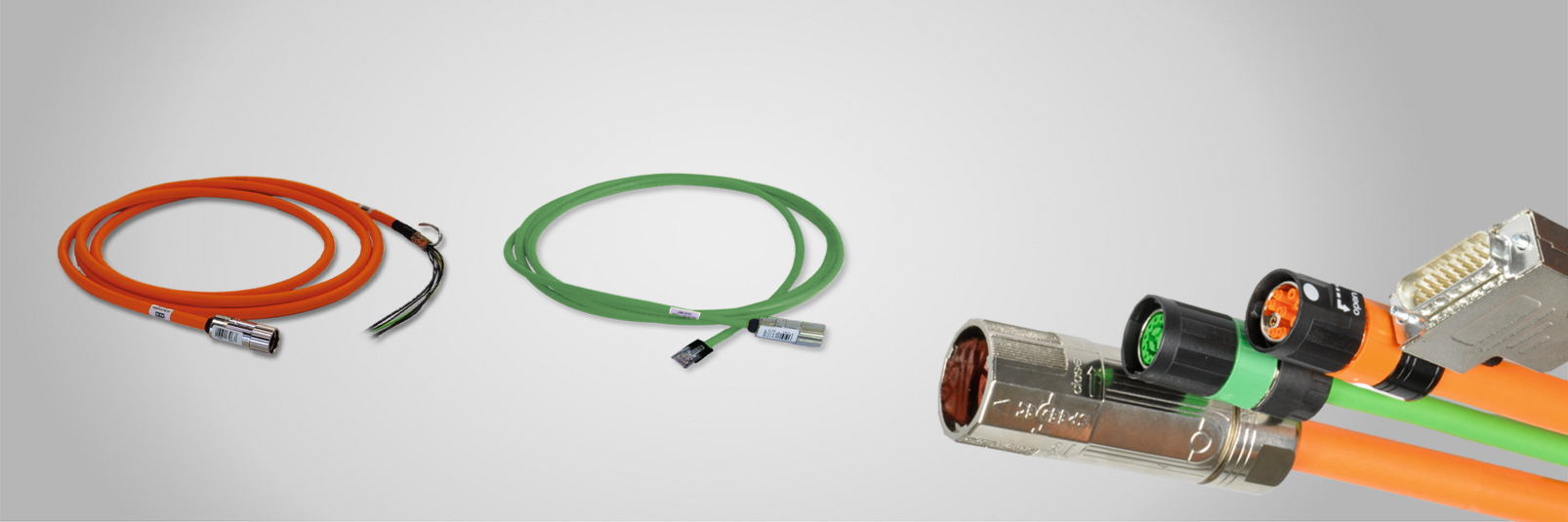

CÁP NGUỒN/ CÁP MÃ HOÁ
Kết nối giữa biến tần và động cơ, là một thành phần tích hợp quan trọng trong quá trình phát triển hệ thống. Cáp được tiêu chuẩn hóa cho kết nối động cơ và biến tần theo từng sơ đồ đấu nối chân tương ứng, phù hợp để lắp đặt trong máy móc, có sẵn với các chiều dài yêu cầu (theo bội số 1 m).
ĐIỂM NỔI BẬT
- Cáp động cơ và encoder được lắp ráp sẵn giúp lắp đặt dễ dàng
- Thiết kế chất lượng cao, linh hoạt phù hợp cho xích dẫn cáp
- Lắp ráp nhanh chóng, không cần dụng cụ nhờ đầu nối Speedtec
- Kết nối màn chắn được tích hợp tối ưu
- Có sẵn chiều dài lên đến 50 m
THÔNG SỐ KỸ THUẬT
CÁP NGUỒN CHO ĐỘNG CƠ SERVO TA1 … TA5 & ĐỘNG CƠ DL4 MORSSE CS (M23)
| Tiết diện dây | Mã sản phẩm | Chiều dài |
|---|---|---|
| 4 x 1,5 mm² + 2 x (2 x 0,75 mm²) | 00S451900__ | 1 … 50 m |
| 4 x 2,5 mm² + 2 x (2 x 0,75 mm²) | 00S461900__ | 1 … 50 m |
| 4 x 4 mm² + 2 x (2 x 0,75 mm²) | 00S421900__ | 1 … 50 m |
DÂY CÁP NGUỒN CHO ĐỘNG CƠ SERVO TA6 (M40)
| Tiết diện dây | Mã sản phẩm | Chiều dài |
|---|---|---|
| 4 x 4 mm² + 2 x (2 x 0,75 mm²) | 00S471900__ | 1 … 50 m |
| 4 x 6 mm² + 2 x (2 x 0,75 mm²) | 00S481900__ | 1 … 50 m |
CÁP ENCODER (M23)
| Cáp Encoder | Động cơ TA | Động cơ DM/DA | Động cơ DL4 | Cáp (M23) KEB F6, S6 |
|---|---|---|---|---|
| Resolver | ER | ENC01 | 00S6L50-10__ | |
| BiSS® C | EN01/EN02 | 00S6L51-20__ | ||
| SSI | EN03/EN04 | 00S6L51-20__ | ||
| HIPERFACE® | EN05/EN06 | EN04/EN05 | 00S6L55-10__ | |
| Encoder gia tăng (Incremental encoder) | EI01/EI02/EI03 | 00S6L54-10__ | ||
| BiSS® | EN07 | 00S6L53-20__ | ||
| SSI | EN08 | 00S6L53-20__ |
