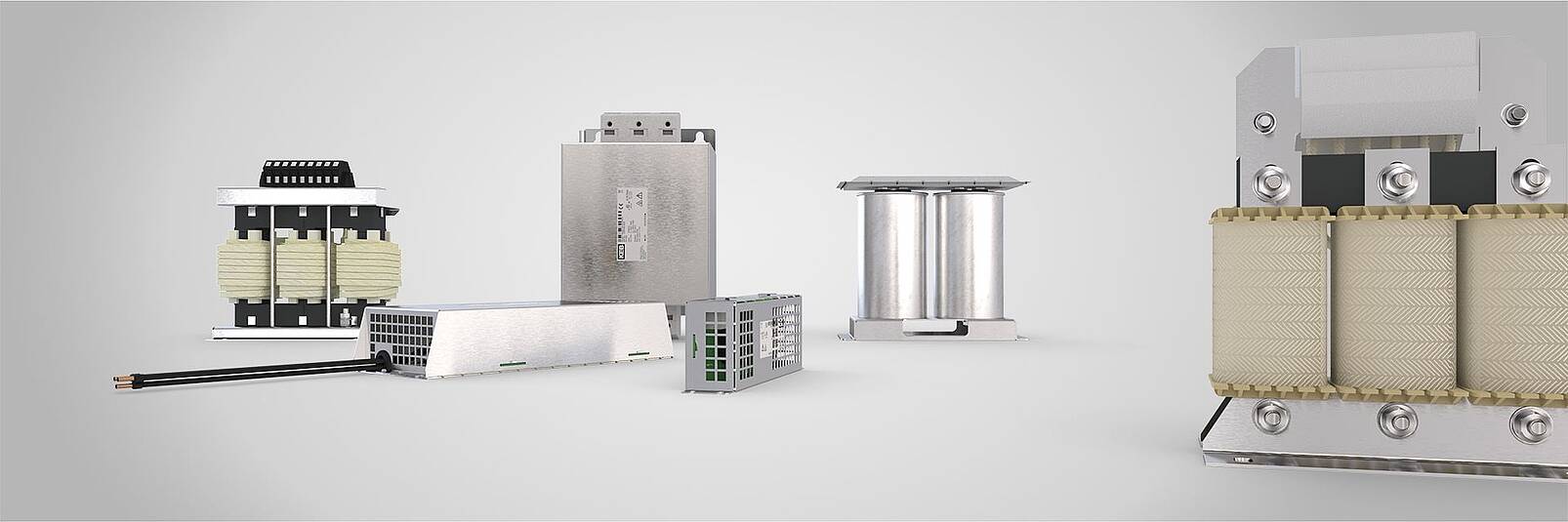

CUỘN CẢM CHÍNH

COMBILINE Z1 – phía nguồn điện

Cuộn cảm nguồn cho thiết bị tiêu thụ một pha hoặc ba pha được thiết kế phổ biến cho dải tần từ 45 Hz đến 65 Hz, và với dòng điện định mức từ 1,4 A đến 840 A (với hệ số an toàn điện môi uk = 4%).

Cuộn cảm nguồn để lắp đặt phía sau tường trong thiết kế tủ điều khiển nhỏ gọn cung cấp thêm tùy chọn với dây lọc EMC mà không cần thêm công việc đi dây nào khác.

LỢI THẾ

• Giảm tải cho cáp nguồn và máy biến áp.
• Tối ưu hóa sóng hài của nguồn điện lưới.
• Bảo vệ bộ chỉnh lưu đầu vào và tụ điện phân trong bộ điều khiển động cơ và bộ truyền động servo.
• Tăng tuổi thọ của tụ điện phân.

BỘ LỌC HÀI HOÀ

COMBILINE Z1 – phía nguồn điện

Giải pháp thụ động của KEB để giảm sóng hài mạng lưới. Các bộ lọc sóng hài cho phép tuân thủ nhiều tiêu chuẩn quốc tế. Các giải pháp phối hợp 400 V/50 Hz và 480 V/60 Hz giảm THDi xuống < 8% và PWHD xuống < 15%. Các bộ lọc sóng hài này, với cấu trúc bên trong cải tiến, cũng cung cấp khả năng quá tải cao lên đến 150% và hiệu suất > 99%.

LỢI THẾ

• Thiết kế nhỏ gọn
• Sẵn sàng để kết nối – không cần thêm dây dẫn nào khác.
• Không có xu hướng dao động theo chu kỳ tải động.
• Không bị suy giảm điện áp so với cuộn cảm nguồn điện lưới.
• Có thể có nhiều người tiêu dùng song song trên mỗi thiết bị.
• Thiết kế tối ưu cho máy phát điện hoạt động độc lập.
• Bảo vệ ổ đĩa trong mạng “mềm” và “vượt ngưỡng”.
• Tăng tuổi thọ sử dụng cho tụ điện mạch trung gian.
• Không cần thêm thiết bị bù trừ nào khi hệ thống được cập nhật hoặc mở rộng.
• Giảm tải dòng điện trên các dây dẫn cấp nguồn của máy và máy biến áp.

BỘ LỌC EMC

COMBILINE E6 – phía nguồn điện

Bộ lọc EMC dòng E6 với dải điện áp định mức từ 180 V đến 528 V AC hoặc 150 V đến 840 V DC và dòng điện định mức từ 12 A đến 330 A được đặc trưng bởi mức độ triệt tiêu nhiễu cao (C1 với chiều dài cáp động cơ lên ​​đến 500 m) và dòng rò rất thấp. Do đó, bộ lọc E6 đặc biệt thích hợp để sử dụng trên các RCD loại B và B+. Công nghệ này được thiết kế như một bộ lọc tủ điện trung tâm, một bộ lọc tập thể và để triệt tiêu nhiễu cho các thiết bị riêng lẻ. Dòng sản phẩm này cũng có sẵn phiên bản lắp đặt phụ cho bộ điều khiển truyền động COMBIVERT F6 lên đến 90 kW (lên đến Vỏ 6).

Ở trên, và đến 840 A, loại bộ lọc tiêu chuẩn E4 (Mức triệt tiêu C2) có sẵn. Dòng bộ lọc này cũng có sẵn phiên bản lắp đặt phụ cho bộ điều khiển truyền động KEB COMBIVERT F6 lên đến 315 kW (Vỏ 7 và 8).

Bộ lọc HF ba dây

• Bộ lọc trung tâm  cho các thiết bị tiêu thụ điện ba pha

Bộ lọc HF bốn dây

• Bộ lọc trung tâm  dùng để kết nối các thiết bị tiêu thụ điện một pha và ba pha (ba pha cộng với dây trung tính).

Bộ lọc DC HF

• Dùng để kết nối các thiết bị tiêu thụ với nguồn điện một chiều hoặc mạng điện một chiều.
• Bộ lọc tần số cao (HF) DC được sử dụng để triệt tiêu nhiễu từ các thiết bị riêng lẻ.
• Điều này cho phép thiết lập các mạng lưới cung cấp điện một chiều (DC) lớn hơn, cũng như các mạng lưới cung cấp điện một chiều trải rộng trên nhiều loại máy móc.
• Khả năng triệt tiêu nhiễu của từng hệ thống riêng lẻ cho phép vận hành các động cơ có chiều dài cáp lớn hơn mà không làm ảnh hưởng đến mạng lưới cung cấp điện một chiều.

LỢI THẾ:

• Dòng rò thấp khi vận hành với bộ điều khiển truyền động và bộ truyền động servo.
• Thiết kế nhỏ gọn dạng sách với bề mặt gắn nhỏ.
• Khả năng chống bão hòa cao, được thiết kế cho cáp động cơ bọc chống nhiễu có chiều dài lên đến 100 m hoặc 300 m.
• Hoạt động trên các thiết bị chống rò rỉ điện (RCD) nhạy với dòng điện xoay chiều/một chiều có mức kích hoạt thấp 30/300 mA để bảo vệ con người và phòng cháy chữa cháy.
• Khả năng chịu tải quá tải cao

Bộ lọc gắn ngoài COMBILINE E6 EMC dành cho bộ điều khiển truyền động COMBIVERT F6

LỢI THẾ:

• Dải điện áp định mức rộng từ 0 V AC đến 550 V AC
• Dòng điện định mức từ 21 A đến 650 A
• Bộ lọc gắn chìm tiết kiệm không gian, không cần thêm diện tích trong tủ điều khiển.
• Sẵn sàng kết nối
• Khả năng chịu tải quá tải cao
• Tương thích với mạng lưới cung cấp CNTT

CUỘN CẢM ĐẦU RA

COMBILINE Z1 và Z2 – phía động cơ

Cuộn cảm đầu ra là một giải pháp tiết kiệm chi phí để giảm tốc độ tăng điện áp (dV/dt) và ngăn ngừa sự lão hóa sớm của lớp cách điện cuộn dây của động cơ ba pha. Dòng sản phẩm COMBILINE Z1 phù hợp cho các ứng dụng có tần số đầu ra lên đến 100 Hz, và COMBILINE Z2 phù hợp cho tần số đầu ra lên đến 1.600 Hz, điện áp định mức 400 V AC hoặc 480 V với dòng điện định mức từ 1,3 A đến 800 A.

LỢI THẾ:

• Tăng tuổi thọ của cuộn dây động cơ.
• Giảm gợn sóng dòng điện và do đó giảm tổn hao rôto trong động cơ.
• Thích hợp cho các ứng dụng có dây cáp cấp nguồn động cơ dài (> 30 m)
• Tăng tổng độ tự cảm ở đầu ra
• Tối ưu hóa tốc độ tăng điện áp (dV/dt) của IGBT
• Giảm giá trị cực đại của dòng điện và giảm tải cho các IGBT trong bộ biến tần động cơ đẩy.

BỘ LỌC SÓNG SIN

COMBILINE Z1 và Z2 – phía động cơ

Bộ lọc sóng sin là bộ lọc thông thấp, có chức năng lọc bỏ tần số chuyển mạch khỏi tín hiệu đầu ra PWM (điều chế độ rộng xung) của bộ điều khiển động cơ. Điện áp hình sin với độ gợn sóng nhỏ xuất hiện ở đầu ra của bộ lọc, dẫn đến dòng điện động cơ hình sin. Đó là lý do tại sao việc sử dụng bộ lọc sóng sin không gây ra bất kỳ tổn thất bổ sung nào trong stato và rôto của động cơ, điều mà thường xảy ra khi vận hành bộ điều khiển động cơ.

Bộ lọc sóng sin COMBILINE Z1 và Z2 phù hợp cho các ứng dụng có tần số đầu ra 50 Hz/100 Hz/200 Hz, cũng như lên đến 1.600 Hz với các mô-đun tụ điện và bộ cáp được phối hợp hoàn hảo. Với điện áp định mức 400 V AC và dòng điện định mức từ 1,3 A đến 710 A.

LỢI THẾ

• Giảm thiểu các tổn thất bổ sung, chẳng hạn như dòng điện ổ trục, trong động cơ trong quá trình vận hành bộ điều khiển truyền động trực tiếp.
• Điện áp đầu ra hình sin giữa các pha làm giảm gợn sóng dòng điện, dẫn đến giảm hiện tượng rôto bị nóng lên;
  ngoài ra, tuổi thọ của ổ trục cũng được tăng lên.
• Giảm tiếng ồn động cơ
• Cải thiện hiệu suất động cơ
• Tối ưu hóa phát xạ nhiễu tần số cao
• Giảm tải EMC trên thiết bị
• Giảm dòng phóng điện do tần số xung gây ra trong trường hợp chiều dài cáp lớn.
• Điện áp đầu ra hình sin giữa các pha và giá trị dV/dt thấp hơn đáng kể, dẫn đến giảm điện áp từ pha xuống đất, làm giảm dòng điện dung.
• Tăng tuổi thọ của lớp cách điện động cơ
• Việc chuyển đổi tín hiệu PWM của bộ điều khiển động cơ thành dạng sóng hình sin, có nghĩa là không có điện áp dư thừa và điện áp tăng lên ở cuộn dây động cơ sẽ nhỏ hơn.

BỘ LỌC CHẾ ĐỘ CHUNG

COMBILINE Z1i05 – phía động cơ

Bộ lọc chế độ chung là sự phát triển tiếp theo của các bộ lọc sóng sin của KEB, được sử dụng để giảm nhiễu đối xứng và không đối xứng. Bộ lọc hỗ trợ và tuân thủ các giới hạn theo quy định đối với các hệ thống lắp đặt có cáp động cơ dài, ngay cả đối với các hệ thống lắp đặt không có cáp động cơ được che chắn. Thông số kỹ thuật của Z1i05 là khả năng chịu quá tải cao 150%, hiệu suất > 99% với điện áp định mức 400 V AC/480 V AC +/- 10% và dòng điện định mức 9,5 A – 460 A.

Bộ lọc này phù hợp cả làm bộ lọc động cơ và bộ lọc mạng cho bộ chuyển đổi nguồn cấp chủ động (AIC).

LỢI THẾ:

• Tuổi thọ cuộn dây động cơ được kéo dài hơn nhờ khả năng bảo vệ chống lão hóa sớm.
• Các bộ lọc đã được đấu dây sẵn và do đó có thể sử dụng ngay lập tức.
• Tạo điện áp và dòng điện hình sin tại đầu ra của bộ điều khiển động cơ.
• Tiết kiệm chi phí nhờ sử dụng cáp động cơ không bọc chống nhiễu.
• Có thể tạo một mạng DC được xác định rõ ràng bằng cách kết hợp với AIC của KEB.
