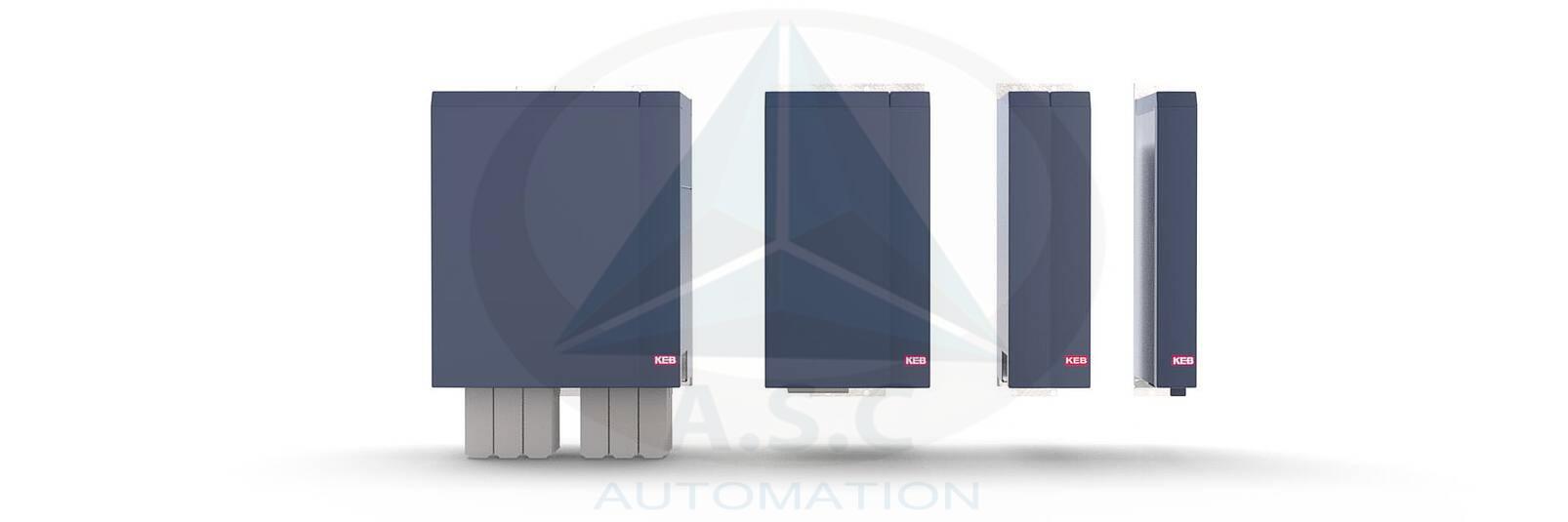

MULTI AXIS DRIVE SYSTEM
COMBIVERT H6
Hệ thống đa trục COMBIVERT H6 là hệ thống điều khiển truyền động ghép mạch trung gian dùng cho vận hành các máy đồng bộ và không đồng bộ. Phạm vi hiệu suất rộng và nhiều tùy chọn kết hợp cho phép sử dụng linh hoạt hệ thống H6 trong nhiều ứng dụng khác nhau với dòng điện lên đến 315 A (mô-đun trục I n = 2,6 A đến 210 A và khả năng chịu quá tải lên đến 2,2 lần). Việc giao tiếp được thực hiện thông qua bus hệ thống EtherCAT. Khái niệm đa năng giúp giảm thiểu công việc đấu dây và tiết kiệm thời gian trong quá trình lắp ráp (ví dụ: với nguồn DC và hệ thống đường ray 24 V DC).
ĐIỂM NỔI BẬT
- Hệ thống truyền động ghép nối DC với cấu trúc tiết kiệm không gian.
- Mật độ công suất rất cao và phạm vi dòng điện rộng
- Giảm thiểu công việc đấu dây và tiết kiệm thời gian lắp ráp.
- Bộ điều khiển chuyển động tích hợp
- Tiết kiệm năng lượng nhờ khả năng cung cấp và tái tạo năng lượng (AIC)
- Các chức năng an toàn tích hợp
DỮ LIỆU KỸ THUẬT
| Mô-đun trục | Mô-đun trục đơn | Mô-đun trục kép |
|---|---|---|
| Phạm vi công suất | 0,75 kW … 110 kW | 2 x 0,75 kW … 2 x 4 kW |
| Dòng điện định mức | 2,6 A … 210 A | 2 x 2,6 A … 2 x 9 A |
| Dòng điện cực đại (60 giây) | … 2 x I n | … 2 x I n |
| Mô-đun cung cấp | Mô-đun nguồn điện | AIC |
|---|---|---|
| Phạm vi công suất | 30 kW … 225 kW | 11 kVA … 173 kVA |
| Dòng điện định mức (DC) | 55 A … 435 A | 16,5 A … 250 A |
| Dòng điện cực đại (60 giây) | … 1,8 x I n | … 2 x I n |
| Đặc trưng | ||
|---|---|---|
| Bus hệ thống | EtherCAT | |
| Giao tiếp trường thông qua mô-đun điều khiển | CANopen, Interbus, PROFIBUS, PROFINET, Powerlink, EtherCAT | |
| Giao diện tham số hóa | Chẩn đoán RS 485/232 | |
| Lỗi bus | Tích hợp (có thể tắt) | |
| Mô-đun chức năng an toàn 1 | STO và SBC | |
| Mô-đun chức năng an toàn 2 | STO, SBC, SS1, SDI, SLP, SS2, SLI, SLS, SSM, SOS | |

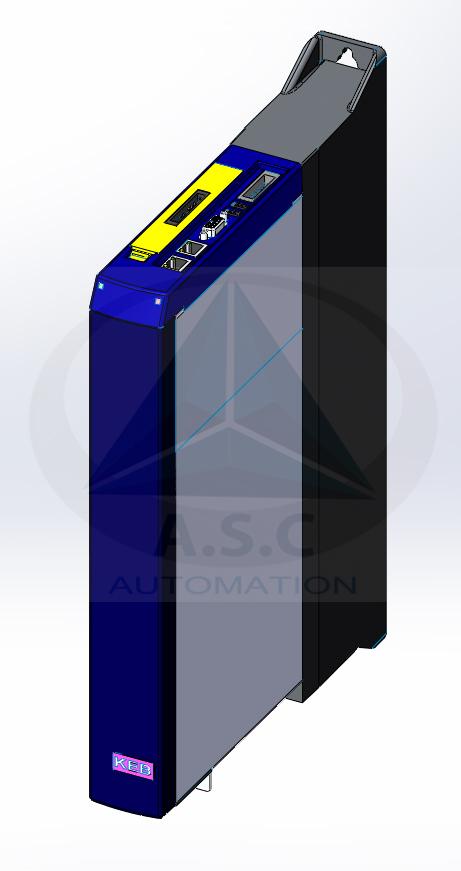

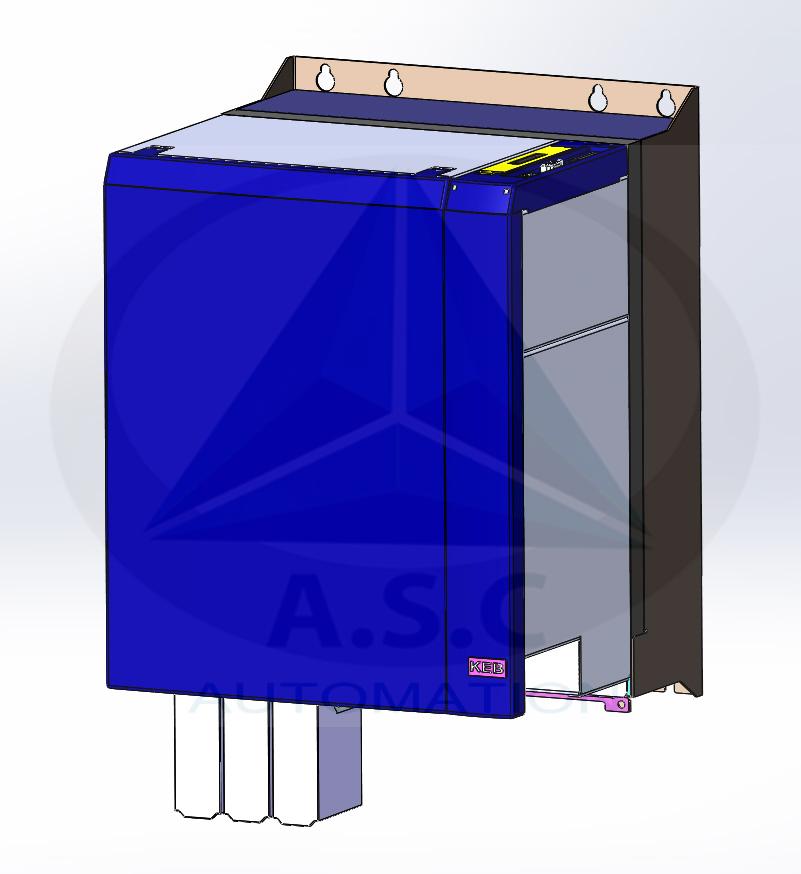

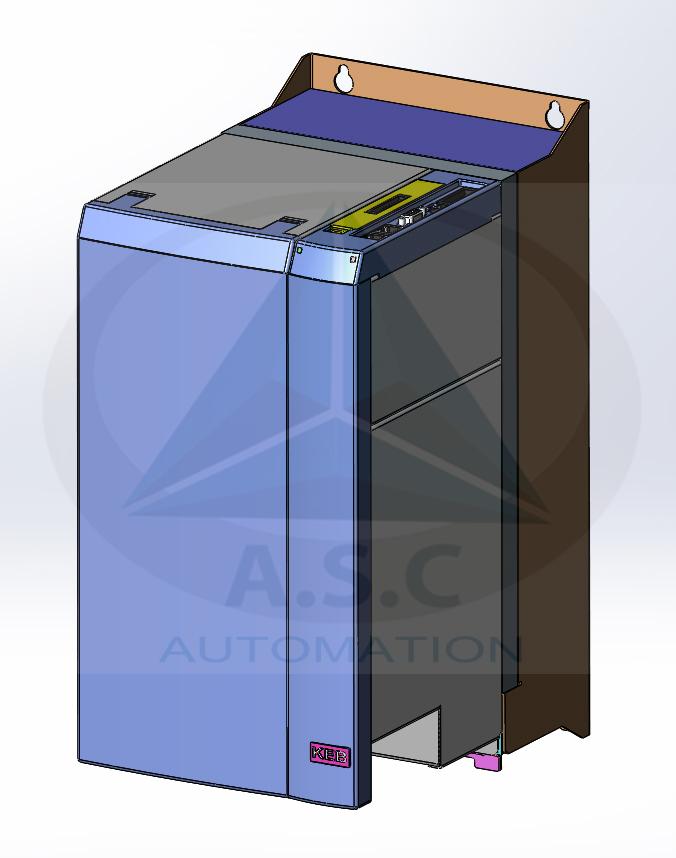

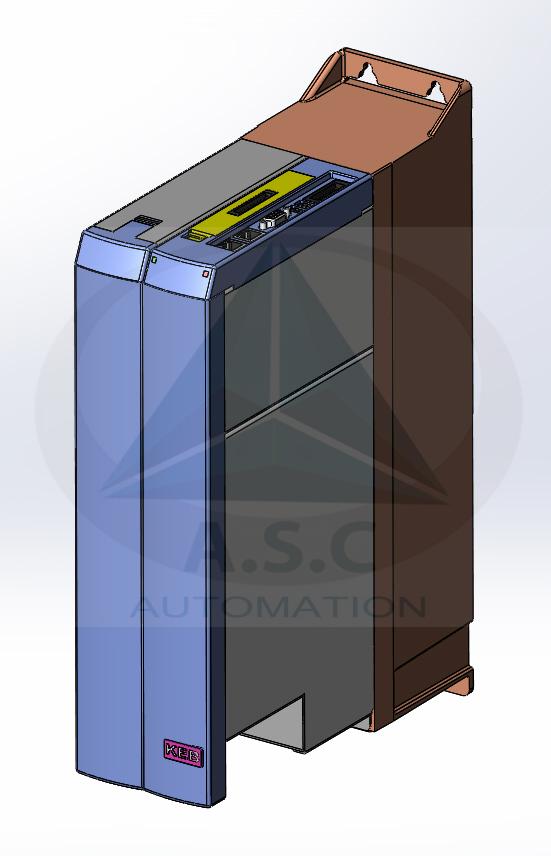

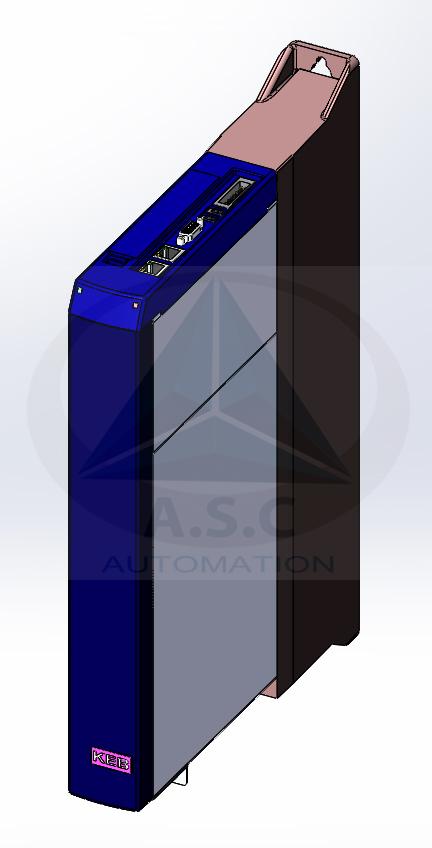

| Mô-đun | Các mô-đun trục đơn, mô-đun trục kép, mô-đun nguồn điện, mô-đun nguồn điện và tái tạo năng lượng (AIC), mô-đun kết nối DC, mô-đun nguồn 24 V DC với điều khiển tích hợp (có thể lập trình theo tiêu chuẩn IEC 61131) | |

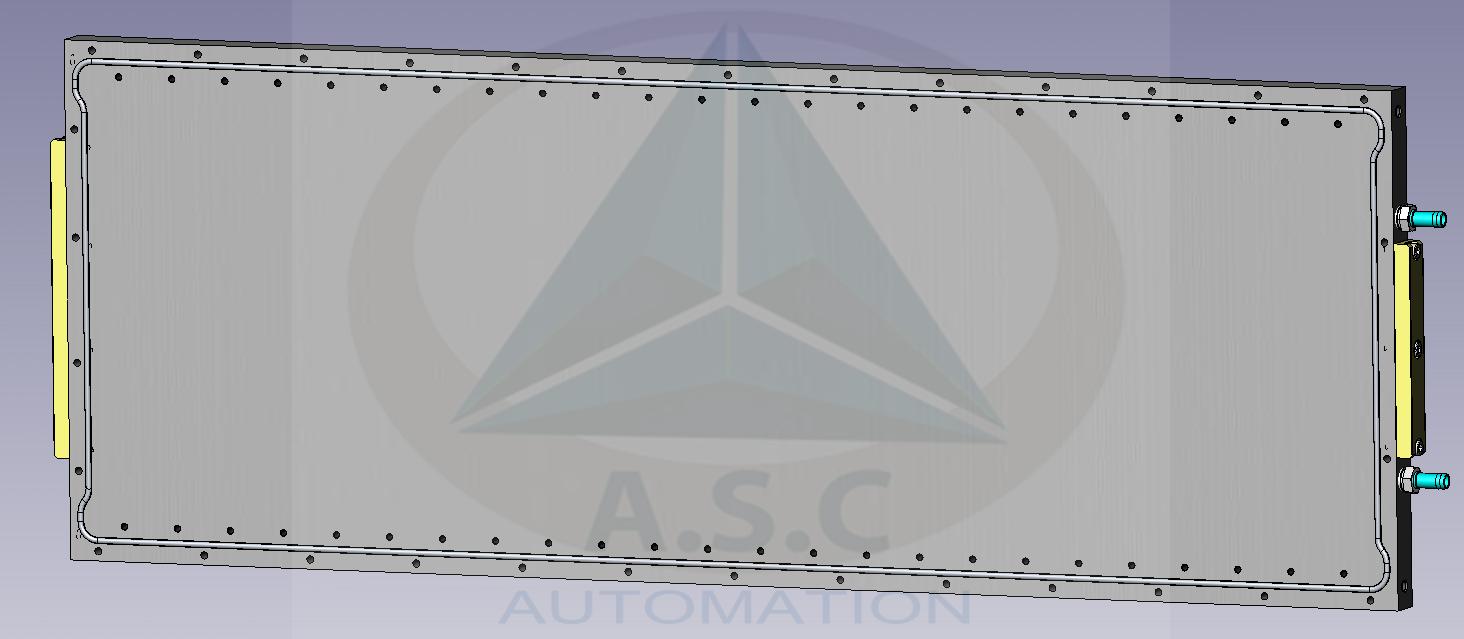

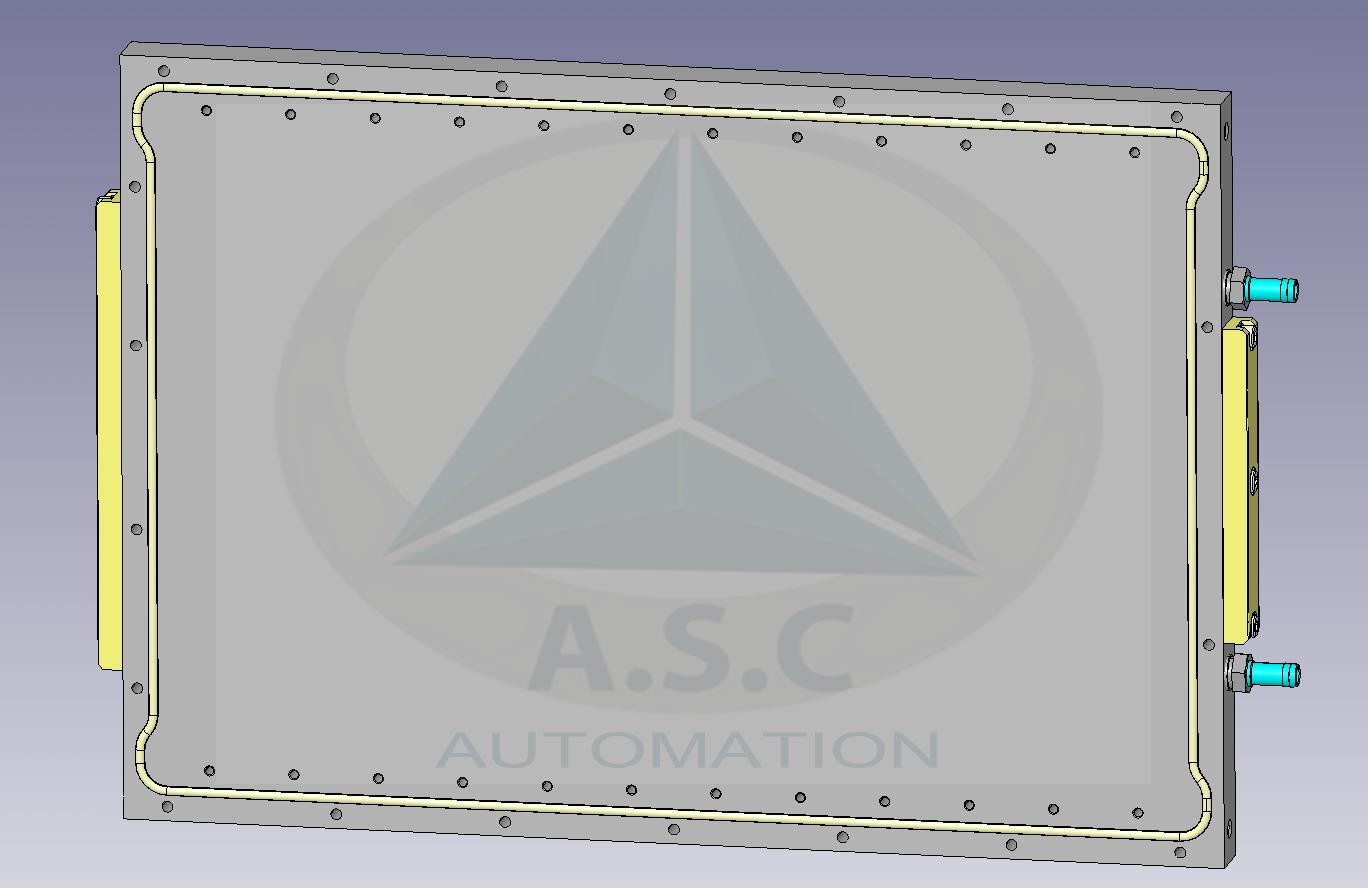

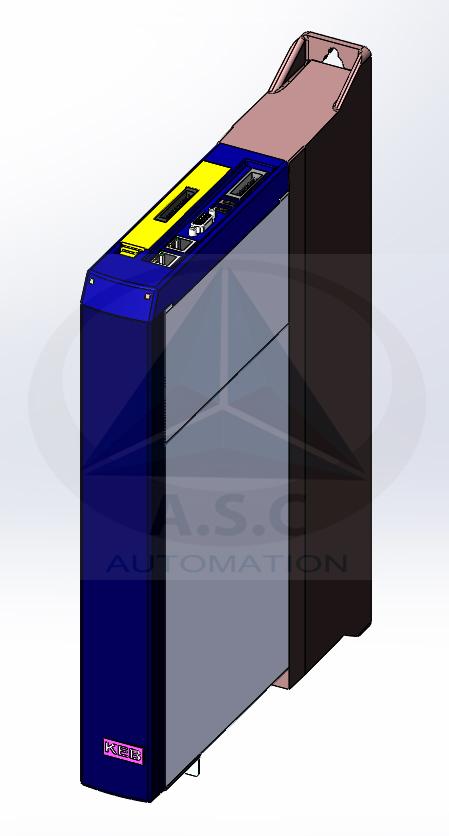

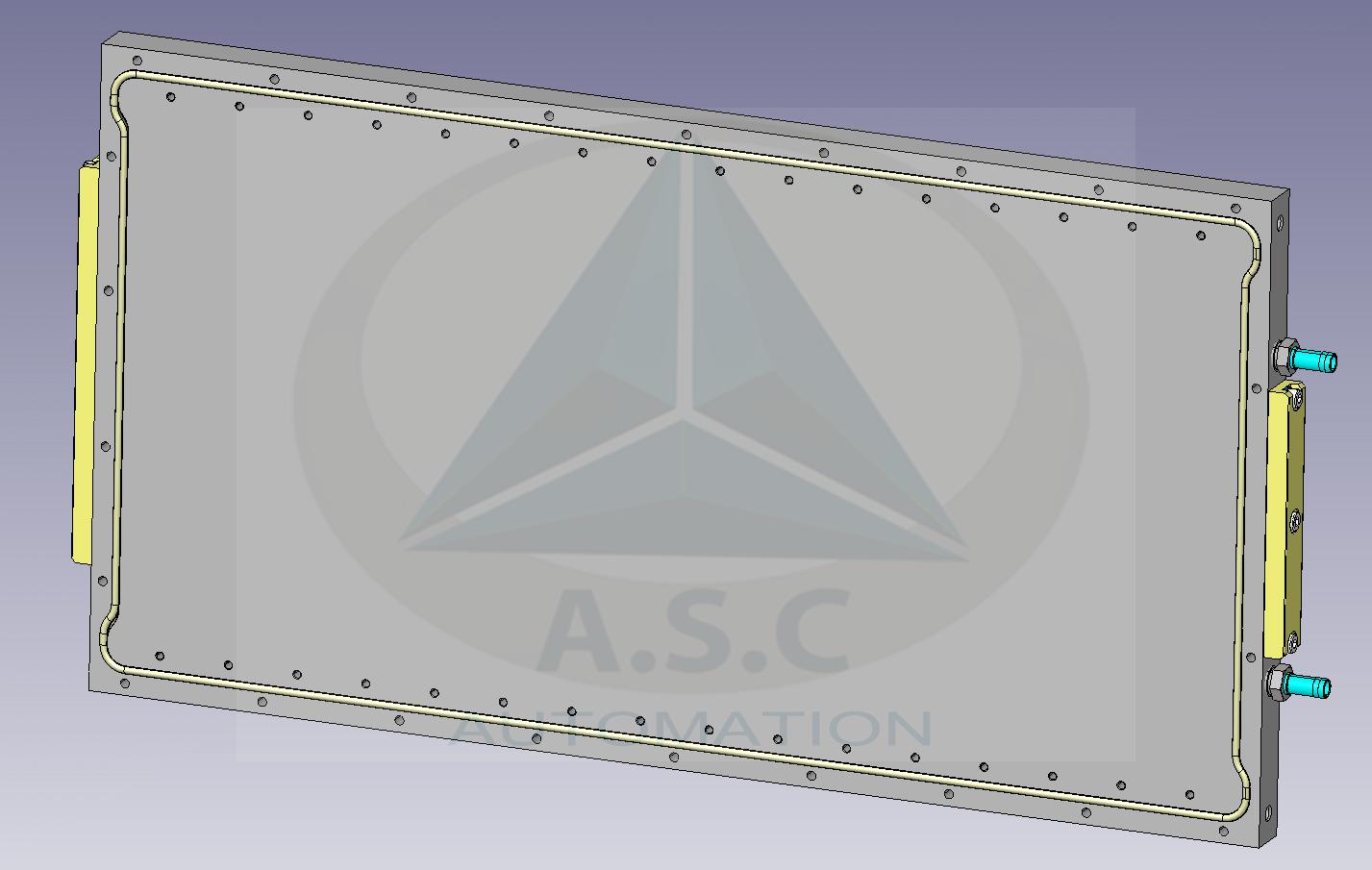

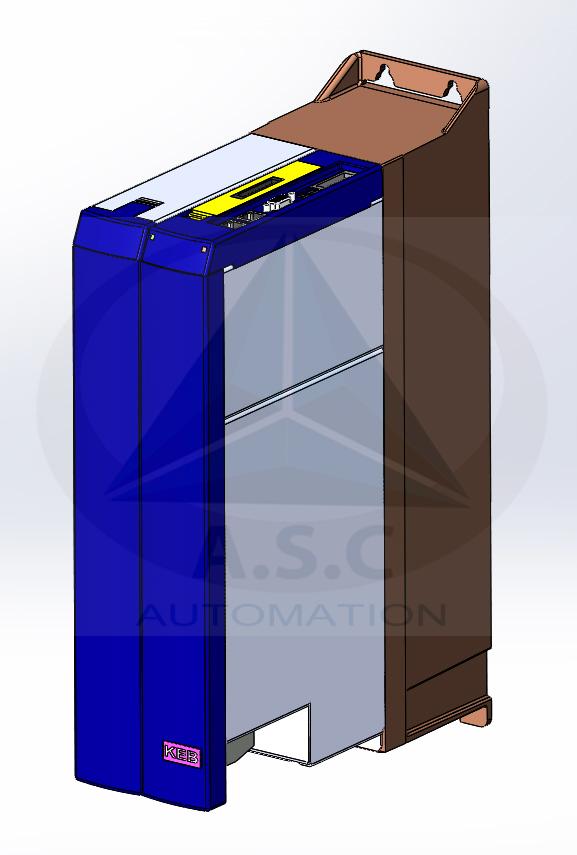

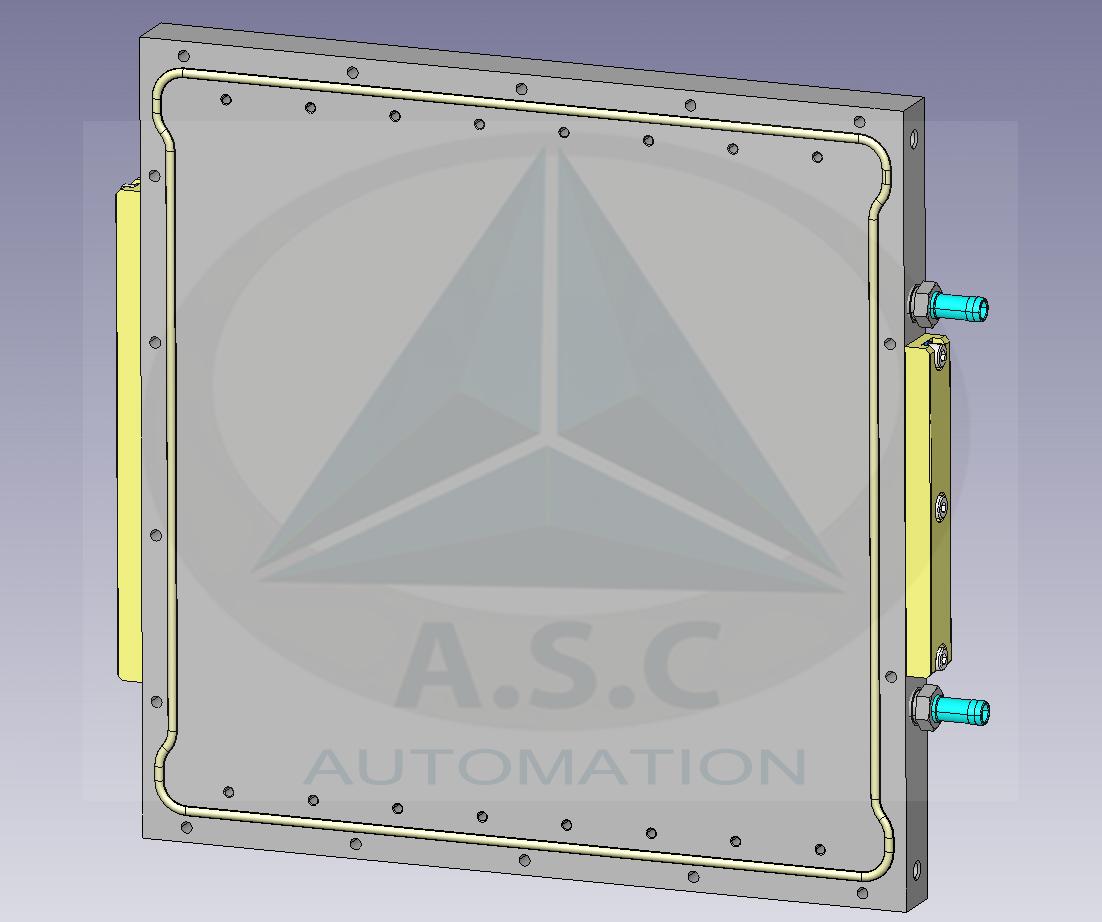

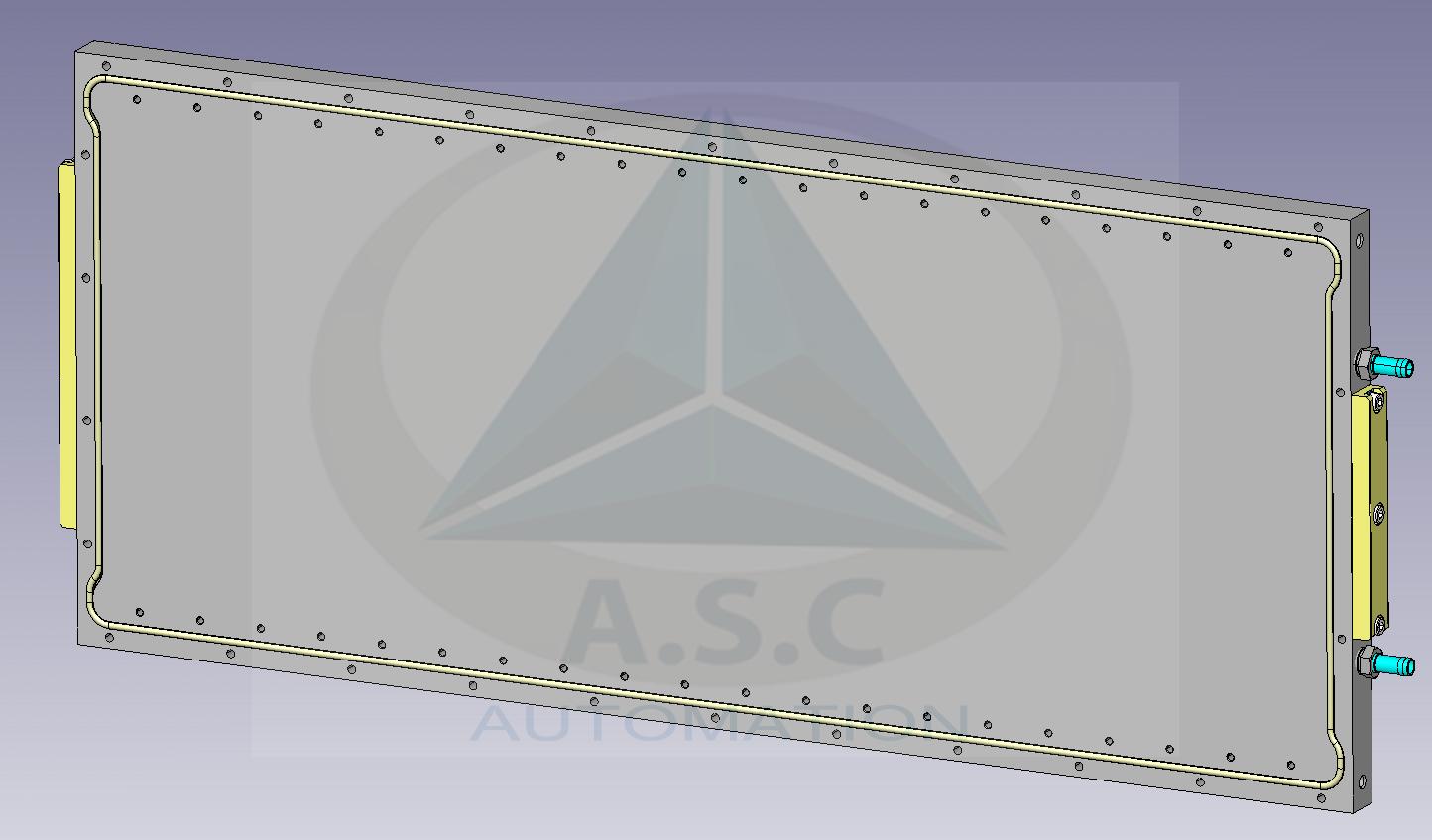

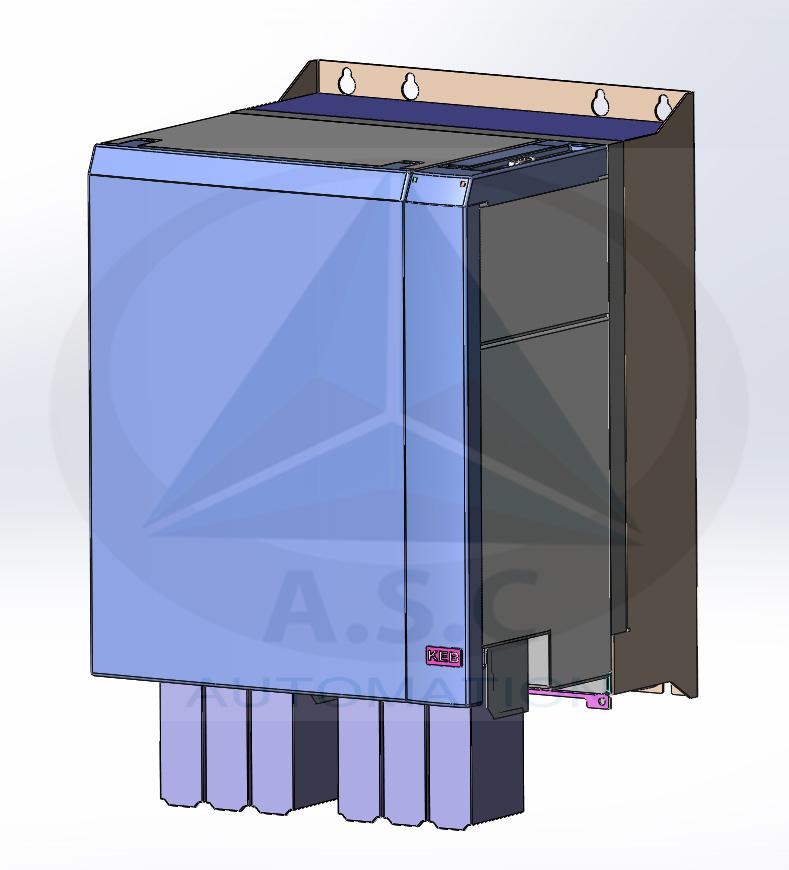

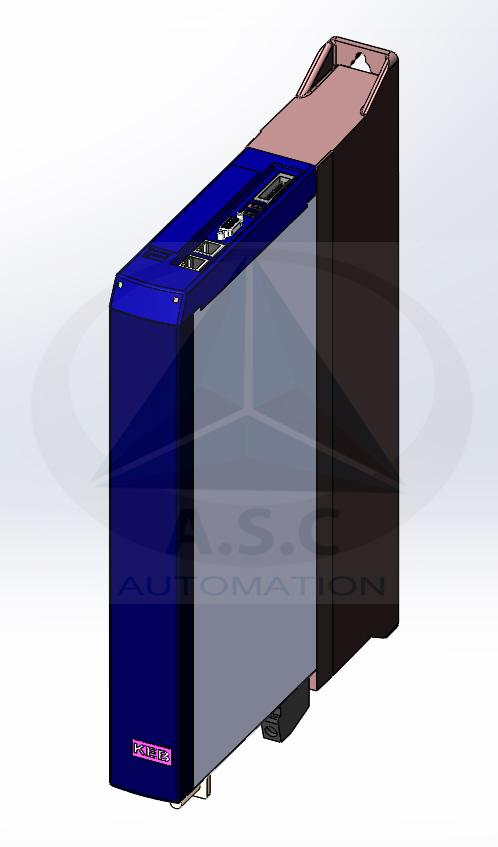

| Làm mát | Tủ điều khiển làm mát bằng không khí, các mô-đun tích hợp, mô-đun mặt phẳng phía sau để gắn trên tản nhiệt trung tâm, tản nhiệt trung tâm làm mát bằng chất lỏng. |
