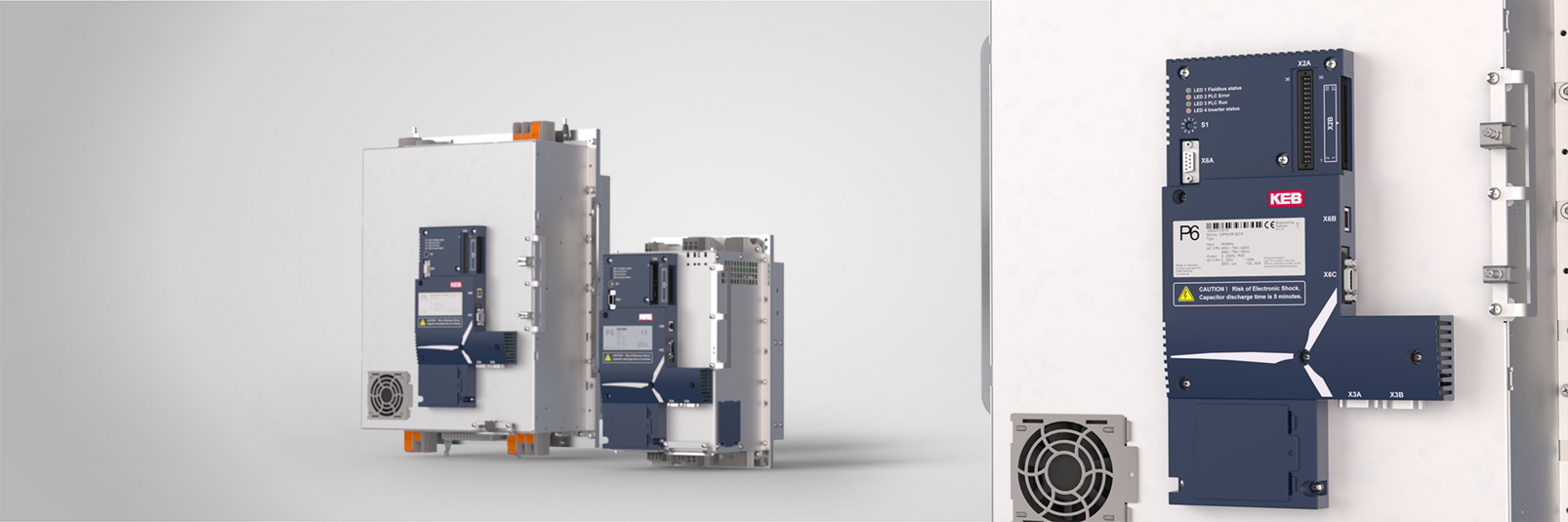

PITCH DRIVE CONTROLLER
COMBIVERT P6
Pitch Drive COMBIVERT P6 kết hợp các chức năng của bộ biến tần điều chỉnh góc nghiêng cánh quạt, mô-đun điều khiển và cấp nguồn phanh, thiết bị sạc cho hệ thống lưu trữ năng lượng và PLC hoàn chỉnh chỉ trong một thiết bị duy nhất. Điều này có nghĩa là người dùng có thể dễ dàng đáp ứng linh hoạt các yêu cầu khác nhau mà không cần phải từ bỏ chuyên môn về hệ thống riêng lẻ.
Trong quá trình vận hành, Pitch Drive COMBIVERT P6 sẽ điều chỉnh góc quay của cánh quạt theo hướng gió, tối ưu hóa công suất của tuabin gió. Nếu xảy ra sự cố trong chính tuabin gió, Pitch Drive COMBIVERT P6 sẽ nhanh chóng xoay cánh quạt ra khỏi hướng gió để bảo vệ tuabin khỏi tốc độ quay quá cao nguy hiểm.
Được trang bị động cơ và phanh an toàn phù hợp cho hệ thống điều chỉnh góc cánh quạt, Bộ ba COMBIVERT P6 sẽ đảm nhiệm cơ chế vận hành an toàn, đóng vai trò tích cực trong hệ thống an toàn của tuabin gió. Nếu xảy ra sự cố nghiêm trọng, hệ thống điều chỉnh góc cánh quạt, được chứng nhận bởi TÜV Rheinland, sẽ kích hoạt chế độ vận hành an toàn, đạt được Mức hiệu suất d theo tiêu chuẩn EN ISO 13849-1.
Ngoài khả năng tích hợp cao, Pitch Drive COMBIVERT P6 có thể được kết nối linh hoạt với nhiều hệ thống điều khiển tuabin khác nhau. Kích thước nhỏ gọn, thiết kế chắc chắn và nhiều công suất khác nhau giúp COMBIVERT P6 trở thành giải pháp đa năng cho các ứng dụng điện gió trên bờ và ngoài khơi – ngay cả đối với các tuabin mạnh nhất.
ĐIỂM NỔI BẬT
- Dải công suất rộng.
- PLC tích hợp kèm chức năng giám sát.
- Chức năng an toàn được TÜV chứng nhận.
- Tích hợp nguồn cấp cho phanh.
- Tích hợp điều khiển phanh.
- Tích hợp bộ sạc cho hệ thống lưu trữ năng lượng.
THÔNG SỐ KỸ THUẬT
| Cấp điện áp | Điện xoay chiều 3 pha, 400 V |
|---|---|
| Dải công suất | 18 kW … 42 kW |
| Dòng điện đầu ra định mức | 45 A … 120 A, tối đa trong 3 giây 90 A … 350 A |
| Tần số đầu ra | 0 … 200 Hz |
| Nguồn cấp điện phanh | 24 V, Phanh cao áp 50 V … 300 V |
| Bộ lọc EMC | Tích hợp, cấp C2 |
| Hệ thống Fieldbus | PROFIBUS, CANopen, Interbus, PROFINET Slave, Powerlink Controlled Node, EtherCAT Slave |
CÔNG NGHỆ
AN TOÀN CHỨC NĂNG TRONG CÁC ỨNG DỤNG PITCH
Nếu xảy ra sự cố trong tuabin gió hoặc trong mạng lưới điện, an toàn luôn được ưu tiên hàng đầu. Nếu xảy ra các điều kiện hoặc lỗi nguy hiểm đến an toàn trong hệ thống pitch, Pitch Drive COMBIVERT P6 sẽ thực hiện quá trình vận hành an toàn một cách độc lập với hệ thống điều khiển. Trong quá trình này, các cánh quạt sẽ được xoay ra khỏi hướng gió một cách an toàn và nhanh chóng. Bằng cách này, Pitch Drive COMBIVERT P6 bảo vệ tuabin khỏi tốc độ quay quá mức nguy hiểm. Như TÜV Rheinland đã xác nhận: chế độ chạy an toàn đạt mức hiệu suất (PL) d theo tiêu chuẩn EN ISO 13849-1.
Tìm hiểu thêm về an toàn chức năng
CÁC GÓI PHẦN MỀM
Yêu cầu của bạn, giải pháp của chúng tôi: KEB Automation cung cấp chính xác các gói phần mềm phù hợp với nhu cầu của bạn. PLC tích hợp trong COMBIVERT P6 có thể được lập trình theo yêu cầu riêng. Bộ điều khiển đi kèm thư viện phục vụ cho các chức năng cơ bản.
Bạn cần thêm các chức năng khác? Bạn có thể tự lập trình chúng trên Pitch Drive COMBIVERT P6. Hoặc bạn có thể bổ sung P6 bằng Extended Pitch Library – thư viện này bao gồm các khối chức năng được xây dựng sẵn cho các tác vụ điển hình của hệ thống pitch. Bằng cách này, bạn chỉ cần lập trình các giao diện dành riêng cho hệ thống. Các chuyên gia tại KEB cũng sẵn sàng viết cho bạn một chương trình riêng cho Pitch Drive COMBIVERT P6 – hoàn toàn theo yêu cầu của bạn.
PITCH MOTORS
KEB cung cấp các động cơ Pitch phù hợp cho tuabin gió với dải công suất rộng. Các động cơ servo có độ động học cao, chống rung tốt được trang bị hệ thống Encoder mạnh mẽ và phanh an toàn KEB.
Với cấp bảo vệ IP65 và lớp phủ chống ăn mòn đặc biệt, động cơ phù hợp để sử dụng trong điều kiện khí hậu khắc nghiệt, đặc biệt là điện gió ngoài khơi. Các phiên bản Hot Climate Version (HCV) và Cold Climate Version (CCV) đảm bảo khả năng vận hành tin cậy trong nhiều điều kiện môi trường khác nhau. Thiết kế vỏ động cơ đặc biệt cho phép vận hành mà không cần hệ thống làm mát cưỡng bức bổ sung.
Một ưu điểm khác là cáp động cơ và cáp cảm biến được lắp sẵn cùng hệ thống đầu nối dễ sử dụng, giúp việc lắp đặt và bảo trì trở nên thuận tiện hơn.
ĐƯỢC ỨNG DỤNG SỬ DỤNG TRONG CÁC LĨNH VỰC
HỆ THỐNG PITCH
TRÊN BỜ VÀ NGOÀI KHƠI
Drive controllers, động cơ và phanh của KEB được lắp đặt trong các tuabin gió trên bờ và ngoài khơi lớn nhất thế giới. Các bộ biến tần pitch tiết kiệm không gian như P6 giúp điều chỉnh góc cánh quạt một cách đáng tin cậy, có tính ứng dụng cao và bền bỉ – sản xuất tại Đức. Với nhiều tùy chọn cấu hình và giám sát hệ thống, KEB là lựa chọn hàng đầu cho các giải pháp điều khiển pitch.
HỆ THỐNG DRIVE ĐẶC BIỆT
Trong các ứng dụng yêu cầu một bộ truyền động độc lập tích hợp chức năng PLC và hệ thống phanh, Pitch Drive COMBIVERT P6 là giải pháp thay thế cho các hệ thống sử dụng nhiều thiết bị riêng lẻ theo cách truyền thống.
Mật độ tích hợp cao cùng khả năng tích hợp sẵn bộ lọc EMC mang đến nhiều lựa chọn mới trong thiết kế hệ thống truyền động điện trong dải công suất hiện có. Điều này cũng giúp Pitch Drive COMBIVERT P6 tương thích với hầu hết các công nghệ động cơ phổ biến hiện nay.
