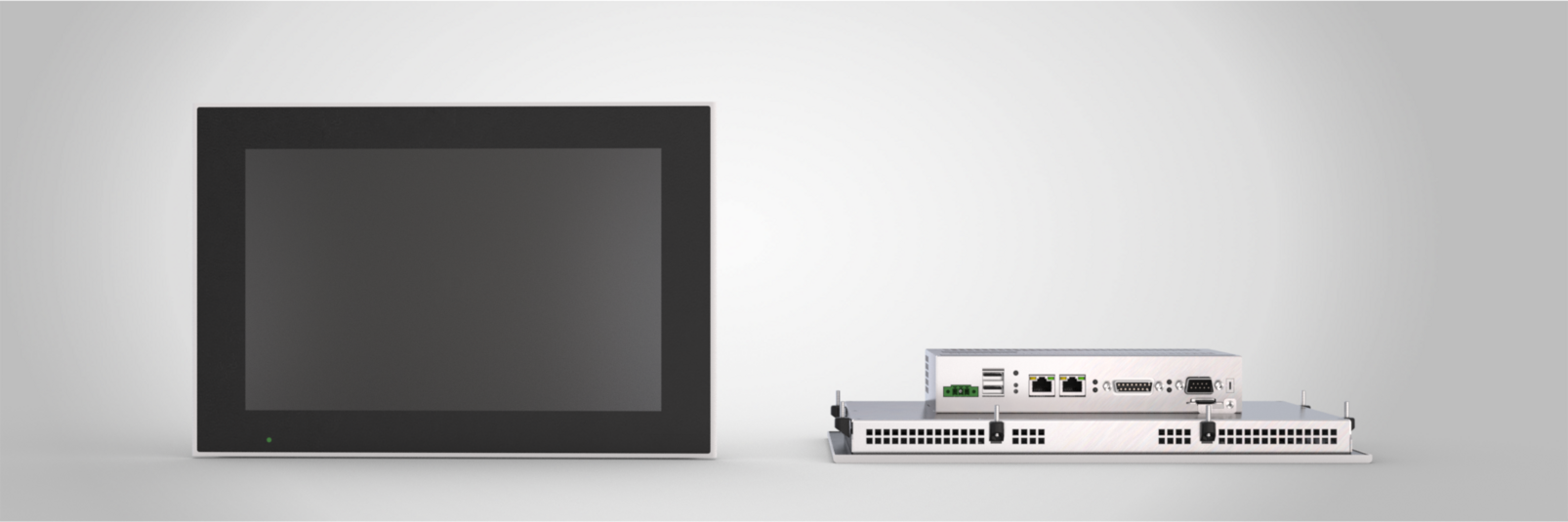

C6 S14
C6 S14 là hệ thống tự động hóa tích hợp chức năng hiển thị trực quan, tự động hóa ứng dụng và bảo trì từ xa trong một thiết bị duy nhất, với các cấp chức năng có thể mở rộng linh hoạt trong môi trường runtime. Hệ thống điều khiển thời gian thực có thiết kế mô-đun, hoạt động đa năng và được cung cấp với nhiều phiên bản phần cứng, phần mềm khác nhau. Chức năng hiển thị và vận hành được thực hiện thông qua màn hình cảm ứng điện trở hoặc điện dung.
Giao diện đồ họa người dùng có thể được thiết kế bằng công cụ COMBIVIS studio HMI. Hiệu năng xử lý được tối ưu giúp người dùng dễ dàng thực hiện các tác vụ điều khiển chuyển động đồng bộ, đồng thời vẫn đáp ứng tốt các yêu cầu về hiệu suất.
Micro UPS được trang bị tiêu chuẩn, kết hợp với khả năng quản lý bộ nhớ độc lập cho hệ điều hành, môi trường runtime, dữ liệu không mất và ứng dụng người dùng, giúp C6 S14 trở thành một hệ thống ổn định và đáng tin cậy. Nền tảng bảo trì từ xa COMBIVIS connect được tích hợp sẵn, tạo nền tảng để truy cập các thiết bị từ xa thông qua kết nối đầu cuối.
ĐIỂM NỔI BẬT
- Giải pháp tự động hóa tất cả trong một, tích hợp bộ điều khiển thời gian thực xác định và EtherCAT Master, tùy chọn CAN Master
- Hiệu năng xử lý được tối ưu cho điều khiển chuyển động đồng bộ, đóng cắt nhanh và phát hiện tín hiệu tốc độ cao
- Màn hình sử dụng công nghệ cảm ứng điện trở hoặc điện dung, hỗ trợ nhiều kích thước và tỷ lệ hiển thị
- Quản lý bộ nhớ thông minh với bộ nhớ ứng dụng có thể truy cập từ bên trong và bên ngoài
- Màn hình panel có khung nhôm, mặt trước đạt cấp bảo vệ IP66
THÔNG SỐ KỸ THUẬT
C6 S14
CPU
| Bộ xử lý | ARM Cortex A9 i.MX6 DualLite @ 1 GHz |
|---|---|
| Bộ nhớ hệ thống | 1 GB DDR3-800 |
| Bộ điều khiển đồ họa | Tích hợp trong bộ xử lý ARM iMX6 Coretex A9 |
Bộ nhớ lưu trữ
| eMMC (Ổ lưu trữ thể rắn) | 8 GB bộ nhớ dự án còn khả dụng để sử dụng thêm |
|---|---|
| Bộ nhớ ứng dụng | 8 GB bộ nhớ dự án còn khả dụng để sử dụng thêm |
| Bộ nhớ duy trì | 128 KB bộ nhớ bền vững và duy trì dữ liệu |
Dữ liệu vận hành
| Nguồn điện | 18 … 36 V DC bao gồm bộ lưu điện mini (Sạc lần đầu trong 30 giây, sạc lại trong 15 giây) |
|---|---|
| Môi trường hoạt động | 0 … 50 °C, Độ ẩm tương đối 80 % (không ngưng tụ) |
| Điều kiện bảo quản | -20 … 60 °C, Độ ẩm tương đối 80 % (không ngưng tụ) |
Hệ điều hành
| Windows Embedded Compact 7 Pro |
|---|
Chứng nhận
| CE (EN 55022, EN 61000-3-2/3, EN 55024, EN 60950-1), cULus LIỆT KÊ (61010) |
|---|
Phiên bản bảng điều khiển
| Kích thước màn hình | 7″W | 8,4″ | 10,1″W | 10,4″ | 12,1″ | 12,1″ | 15″ | 15,6″W |
|---|---|---|---|---|---|---|---|---|
| Tỷ lệ khung hình | 15:9 | 4:3 | 16:10 | 4:3 | 4:3 | 16:10 | 4:3 | 16:9 |
| Độ phân giải | 800 × 480 | 800 × 600 | 1280 × 800 | 800 × 600 | 800 × 600 | 1280 × 800 | 1024 × 768 | 1366 × 768 |
| Số màu hiển thị | 16 triệu màu | 16 triệu màu | 16 triệu màu | 16 triệu màu | 16 triệu màu | 16 triệu màu | 16 triệu màu | 16 triệu màu |
| Độ sáng | 500 cd/m² | 350 cd/m² | 400 cd/m² | 400 cd/m² | 450 cd/m² | 400 cd/m² | 450 cd/m² | 400 cd/m² |
| Góc nhìn Trái:Phải/Trên:Dưới | 140°, 130° | 150°, 130° | 170°, 170° | 160°, 140° | 160°, 140° | 176°, 176° | 160°, 140° | 170°, 160° |
| Công nghệ cảm ứng | Cảm ứng điện trở 4 dây | Cảm ứng điện trở 5 dây | Cảm ứng điện trở 5 dây | Cảm ứng điện trở 5 dây | Cảm ứng điện trở 5 dây | Cảm ứng điện trở 5 dây | Cảm ứng điện trở 5 dây | Cảm ứng điện trở 5 dây |
| Cấp bảo vệ | IP66 ở mặt trước | IP66 ở mặt trước | IP66 ở mặt trước | IP66 ở mặt trước | IP66 ở mặt trước | IP66 ở mặt trước | IP66 ở mặt trước | IP66 ở mặt trước |
| Tấm mặt trước | Nhôm, polycarbonate | Nhôm, polycarbonate | Nhôm, polycarbonate | Nhôm, polycarbonate | Nhôm, polycarbonate | Nhôm, polycarbonate | Nhôm, polycarbonate | Nhôm, polycarbonate |
| Kích thước màn hình | 7″W | 10,1″W | 12,1″W | 15,6″W |
| Tỷ lệ khung hình | 15:9 | 16:10 | 16:10 | 16:9 |
| Độ phân giải | 800 × 480 | 1280 × 800 | 1280 × 800 | 1366 × 768 |
| Số màu hiển thị | 16 triệu màu | 16 triệu màu | 16 triệu màu | 16 triệu màu |
| Độ sáng | 500 cd/m² | 400 cd/m² | 400 cd/m² | 400 cd/m² |
| Góc nhìn Trái:Phải/Trên:Dưới | 140°, 130° | 170°, 170° | 176°, 176° | 170°, 160° |
| Công nghệ cảm ứng | Cảm ứng điện dung | Cảm ứng điện dung | Cảm ứng điện dung | Cảm ứng điện dung |
| Cấp bảo vệ | IP66 ở mặt trước | IP66 ở mặt trước | IP66 ở mặt trước | IP66 ở mặt trước |
| Tấm mặt trước | Nhôm, kính | Nhôm, kính | Nhôm, kính | Nhôm, kính |
Giao diện kết nối
| Ethernet / EtherCAT | 1 cổng 100 Mbps (RJ45), 1 cổng 10/100 Mbps (RJ45) |
|---|---|
| Cổng USB ở mặt sau | 2 cổng USB 2.0 |
| Giao diện nối tiếp | 1 cổng RS232/422/485 (DB15M) / MPI 187,5 kbit/s |
| CAN (tùy chọn) | Bộ điều khiển CAN Master/Slave với điện trở kết thúc (DB9M) |
| Khe cắm thẻ SD/SDHC | Có thể truy cập từ bên ngoài và tháo rời, phiên bản 2.0, kiểu push-push |
Nút nhấn
| Nút nhấn | Khôi phục cài đặt gốc và thiết lập lại phần cứng. |
|---|
