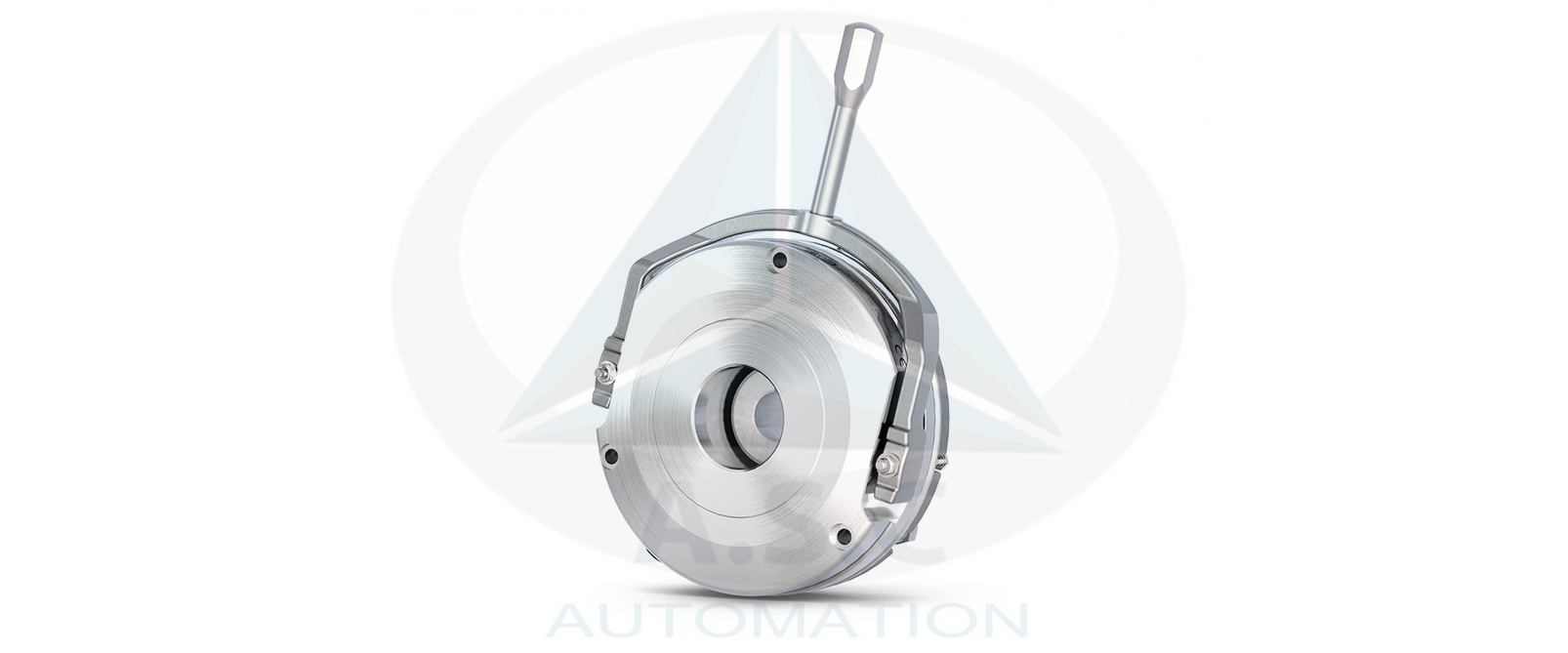

COMBISTOP 38 là phanh lò xo tác động bằng điện từ. Sản phẩm đã được KEB sản xuất hơn 50 năm và được sử dụng rộng rãi trong nhiều ứng dụng trên toàn thế giới. Phanh có thể được sử dụng như phanh chính cho các ứng dụng động và như phanh giữ với chức năng dừng khẩn cấp cho các ứng dụng tĩnh. Nhờ thiết kế mô-đun, COMBISTOP có thể được cấu hình linh hoạt theo yêu cầu về mô-men phanh và các tùy chọn trang bị. Ngoài ra, với năng lực nghiên cứu, phát triển và sản xuất nội bộ, KEB còn có thể cung cấp các giải pháp phanh và ly hợp theo dự án để đáp ứng những yêu cầu riêng vượt ngoài cấu hình tiêu chuẩn.
COMBISTOP 38 có dải mô-men phanh từ 2,5 Nm đến 2.000 Nm.
ĐIỂM NỔI BẬT
- Có 10 kích cỡ.
- Được căn chỉnh sẵn khe hở không khí, sẵn sàng để lắp đặt ngay.
- Được sử dụng như phanh chính hoặc phanh giữ.
- Đạt tiêu chuẩn ISO cấp H theo VDE 0580.
- Được chứng nhận cCSAus
- Cấp độ bảo vệ lên đến IP54
- Thiết kế cho chế độ làm việc S1 hoặc chu kỳ làm việc 100%.
- Lên đến bảy triệu chu kỳ đóng cắt theo tiêu chuẩn
- Điện áp tiêu chuẩn: 24 / 105 / 180 / 205V
TUỲ CHỌN

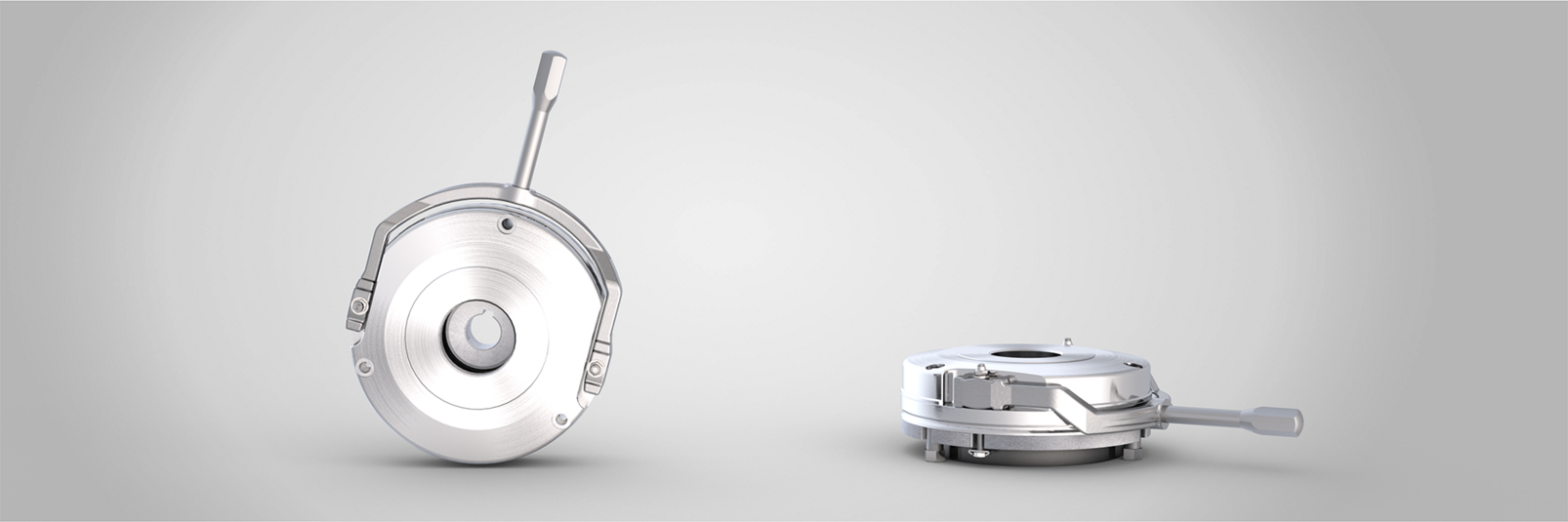

COMBISTOP 38 có thể được trang bị tùy chọn cơ cấu nhả phanh bằng tay, cho phép nhả phanh bằng thao tác thủ công.
Tính năng này đặc biệt hữu ích khi hệ thống không được cấp điện nhưng vẫn cần di chuyển cơ cấu hoặc thiết bị. Ngay cả khi rotor bị mòn, phanh vẫn có thể được nhả bằng cơ cấu nhả phanh bằng tay.
Từ kích thước 03 trở lên, COMBISTOP 38 có thể được trang bị tùy chọn công tắc hành trình (microswitch) để giám sát trạng thái hoạt động hoặc mức độ mài mòn của phanh.
Việc sử dụng COMBISTOP 38 tích hợp công tắc hành trình đặc biệt phù hợp với động cơ phanh trên các cơ cấu nâng hạ và thiết bị nâng tải được điều khiển bằng biến tần.
COMBISTOP 38 có thể được trang bị thêm mặt bích hoặc bằng đĩa ma sát đối với các kích thước nhỏ hơn.
Nếu tấm chắn cuối động cơ thiếu các đặc tính phù hợp, chẳng hạn như chất lượng vật liệu hoặc độ phẳng, thì một mặt bích hoặc đĩa ma sát sẽ tạo bề mặt ma sát đối ứng tối ưu.
COMBISTOP 38 có thể được trang bị tùy chọn vòng chắn bụi nhằm nâng cao cấp bảo vệ IP khi làm việc trong môi trường nhiều bụi hoặc ẩm ướt, đồng thời bảo vệ chống tiếp xúc ngoài ý muốn.
Khi lắp vòng chắn bụi, cấp bảo vệ có thể đạt IP54 bên trong nắp che động cơ và lên đến IP44 ở đầu hở của động cơ.
Nếu trục liên tục trên COMBISTOP 38 cần được làm kín khỏi môi trường bên ngoài, nó có thể được trang bị thêm phớt làm kín trục.
Trong trường hợp không có trục, COMBISTOP 38 có thể được bịt kín bằng nút bịt kín (sealing plug).
COMBISTOP 38 có phiên bản CCV được thiết kế để sử dụng trong điều kiện môi trường đặc biệt khắc nghiệt và nhiệt độ thấp. Nhờ đó, phanh vẫn làm việc tin cậy ở nhiệt độ xuống đến -40 °C.
Nếu cần lắp encoder, quạt làm mát hoặc cảm biến ở phía sau phanh, COMBISTOP 38 có thể được sản xuất với các lỗ ren phía sau theo kích thước và kiểu bố trí lỗ yêu cầu.
Nếu ứng dụng yêu cầu thay đổi mô-men phanh, KEB có thể tăng hoặc giảm mô-men phanh theo yêu cầu kỹ thuật của khách hàng trong quá trình sản xuất.
Đối với các ứng dụng có yêu cầu cụ thể về chiều sâu lắp đặt, kích thước thân phanh và chiều dài tổng thể của phanh có thể được giảm xuống. Việc lắp đặt và khởi động trở nên đơn giản hơn vì KEB đã căn chỉnh khe hở không khí của phanh sẵn sàng để sử dụng trước khi xuất xưởng.
Nếu ứng dụng yêu cầu điện áp khác với tiêu chuẩn, KEB có thể sản xuất cuộn dây với mức điện áp theo yêu cầu của khách hàng trong quá trình sản xuất.
Nếu cần đơn giản hóa quy trình lắp ráp phanh, sản phẩm của KEB có thể được trang bị cáp kết nối sẵn với phích cắm, tiếp điểm hoặc thậm chí cả đầu nối dây.
Theo yêu cầu của khách hàng, KEB có thể cung cấp Chứng chỉ xuất xưởng 2.1 theo DIN EN 10204, xác nhận rằng sản phẩm được giao đáp ứng các yêu cầu đã thỏa thuận tại thời điểm đặt hàng. Chứng chỉ này được cấp dựa trên kết quả kiểm tra không áp dụng riêng cho từng sản phẩm (non-specific testing).
Ngoài ra, theo yêu cầu của khách hàng, KEB cũng có thể cung cấp Chứng chỉ kiểm tra 3.1 theo DIN EN 10204. Trong trường hợp này, việc xác nhận được thực hiện dựa trên kết quả kiểm tra cụ thể trên sản phẩm, chẳng hạn như kiểm tra mô-men phanh.
THÔNG SỐ KỸ THUẬT
| Kích cỡ | Mô-men xoắn giảm [Nm] phút | Mô-men xoắn định mức M 2 [Nm] | Mô-men xoắn tăng* [Nm] tối đa | Công suất tiêu chuẩn [W] | Đường kính [mm] | Đường kính lỗ rôto tối đa [mm] |
| 02 | 3 | 6,5 | 10 | 25 | 85 | 15 |
| 03 | 4 | 13 | 20 | 30 | 102 | 20 |
| 04 | 8 | 25 | 40 | 30 | 127 | 25 |
| 05 | 15 | 45 | 65 | 48 | 147 | 30 |
| 06 | 33 | 90 | 120 | 62 | 164 | 35 |
| 07 | 65 | 130 | 200 | 65 | 190 | 45 |
| 08 | 75 | 200 | 300 | 75 | 218 | 60 |
| 09 | 120 | 330 | 500 | 80 | 253 | 60 |
| 10 | 165 | 665 | 1000 | 130 | 307 | 75 |
| 11 | 445 | 1335 | 2000 | 180 | 363 | 90 |
Điện áp tiêu chuẩn: 24 V, 105 V, 180 V, 205 V | Điện áp đặc biệt: theo yêu cầu |
Dung sai mô-men xoắn phanh ±25% sau khi hiệu chỉnh ghép nối các bộ phận ma sát
* Phanh giữ với chức năng dừng khẩn cấp
