NỀN TẢNG TRỰC QUAN HOÁ
COMBIVIS studio HMI
Phần mềm COMBIVIS studio HMI cho phép tạo ra giao diện người dùng đồ họa và hệ thống giám sát trạng thái cho máy móc. Ưu điểm của COMBIVIS studio HMI bao gồm giao diện người dùng có thể cấu hình riêng lẻ, nhờ vào cơ sở dữ liệu trình điều khiển tích hợp, có thể kết nối với tất cả các hệ thống điều khiển hiện có trên thị trường. Người dùng được hưởng lợi từ các thư viện mẫu và chức năng và có thể dễ dàng tích hợp các yếu tố tiêu chuẩn như xử lý cảnh báo, quản lý công thức và đăng ký cơ sở dữ liệu vào hệ thống vận hành của mình.
ĐIỂM NỔI BẬT
- Cơ sở dữ liệu trình điều khiển truyền thông mở
- Tỷ giá hối đoái biến đổi tự động
- Phát triển song song các dự án giao diện người máy (HMI) và điều khiển.
- Thư viện mẫu phong phú
- Khả năng mở rộng dự án bất kể kích thước màn hình
- Điều khiển cảm ứng đa điểm và cử chỉ
- Hỗ trợ đồ họa vector và các chức năng đa phương tiện như video, tệp văn phòng và PDF.
- Các tùy chọn gỡ lỗi thuận tiện trong quá trình mô phỏng và trên thiết bị thực tế.
MÔ TẢ CHƯƠNG TRÌNH
COMBIVIS studio HMI

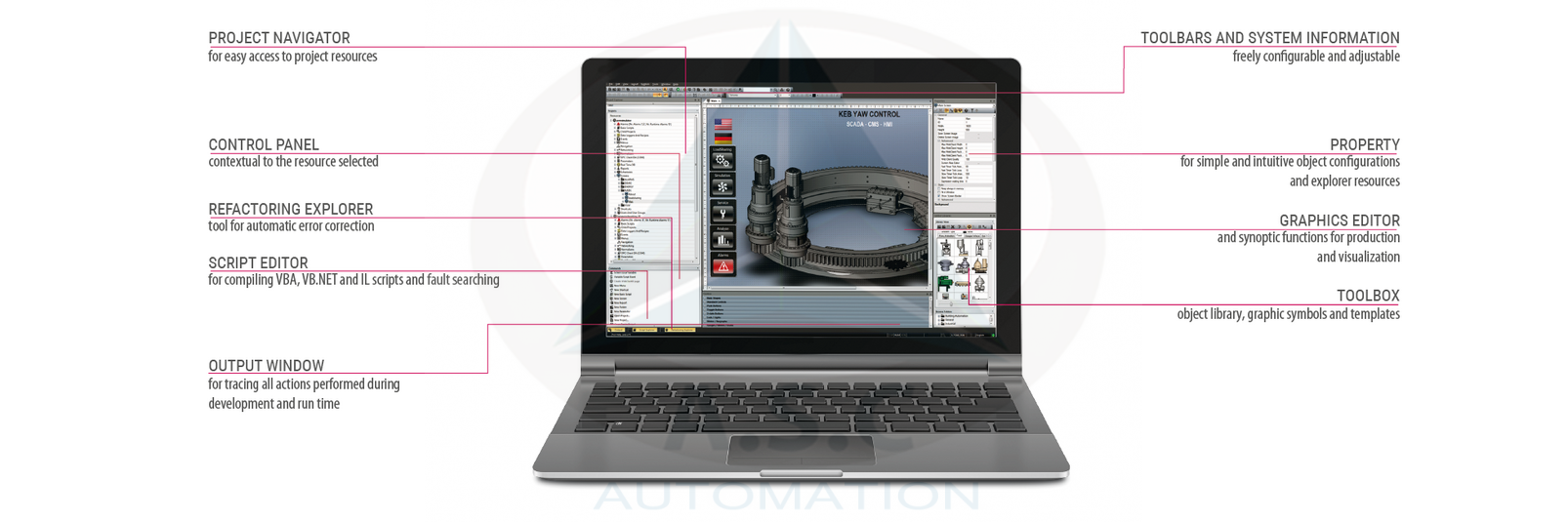

Được tạo ra để phát triển giao diện người dùng, các ứng dụng giám sát và thu thập dữ liệu. Với công cụ trực quan hóa dựa trên Windows COMBIVIS studio HMI, toàn bộ máy móc có thể được trực quan hóa trong môi trường lập trình KEB COMBIVIS studio 6. Phần mềm này cũng có thể được sử dụng như một công cụ độc lập để lập trình giao diện người máy.
Công nghệ cơ bản của XML đảm bảo hiệu suất và tính linh hoạt trên một nền tảng mở. Do đó, giao diện người máy có thể được quản lý dễ dàng với dữ liệu sản xuất và phân tích thống kê bằng XML. Khả năng mở rộng và tính linh hoạt là tiêu chuẩn của COMBIVIS studio HMI. Các giải pháp HMI, sau khi được tạo ra, có thể được sử dụng trên nhiều thiết bị phần cứng KEB khác nhau – bất kể chúng dựa trên hệ điều hành Win CE hay Win 32/64.
Không cần phải lập trình lại phức tạp các mặt nạ màn hình khi phần cứng được cập nhật trong nền.
KEB đã thiết kế COMBIVIS studio HMI như một hệ thống diễn giải. Vì không cần biên dịch, nên sau khi các đối tượng dự án được tạo ra, chúng có thể được sử dụng lại bằng cách sao chép và dán đơn giản. Nhờ triết lý sử dụng các tiêu chuẩn mở của KEB, COMBIVIS studio HMI cũng lý tưởng cho việc tích hợp và trao đổi dữ liệu với các hệ thống PPL và ERP, cả cục bộ và từ xa.
Các công nghệ được COMBIVIS studio HMI hỗ trợ bao gồm: Dịch vụ web, Đồ họa SVG, OPC, SQL, ODBC, .Net và Java-Machine cho các giải pháp máy khách web.
KHÁI NIỆM TRỰC QUAN HOÁ
Trong thế giới truyền động và tự động hóa của KEB, không có ranh giới nào giữa công nghệ thiết bị và phần mềm. Do đó, các giải pháp về trực quan hóa, điều khiển chuyển động và bảo trì từ xa có thể được sử dụng độc lập với nền tảng trên tất cả các thiết bị KEB có hệ điều hành Win CE hoặc Win 32/64. Vì vậy, việc lựa chọn phần cứng phù hợp cho một ứng dụng chỉ đơn thuần là vấn đề của nhiệm vụ được giao. Người dùng do đó có quyền tự do lựa chọn hình thức tự động hóa: phương pháp tích hợp chỉ với một thiết bị, giải pháp bảng điều khiển từ xa hoặc bố trí phi tập trung các thành phần cốt lõi trên các sản phẩm khác nhau. Cuối cùng, hiệu suất yêu cầu mới là yếu tố quyết định con đường tốt nhất, chứ không phải là những hạn chế của từng sản phẩm riêng lẻ – đó là lý do tại KEB, tất cả các thiết bị có sẵn trong mạng đều có thể được liên kết với nhau chỉ bằng một cáp kết nối duy nhất.
|
Trình điều khiển |
GIAO DIỆN PHẦN CỨNG |
WIN CE |
THẮNG 32/64 |
|
| COMBIVIS studio HMI Phiên bản 5.0. 1183.xx | Số nối tiếp | Bộ mở rộng Ethernet | CÁNH TAY | x86 |
| KEB – Bộ xử lý PLC / PLC Handler KEB (Elau, Parker…) | x | x 1) | x | |
| KEB – DIN66019II | x | x | x | x |
| B&R PVI với Protokoll INA 2000 2) | x | x | x | x |
| B&R TCP 3) | x | x | x | |
| BACNET IP 4) | x | x | ||
| BeckhoffTwincat (giao thức ADS) 5) | x | x | x | |
| KNX (EIBUS Konnex) | x | x | x | |
| ELAP | x | x | x | |
| FATEK | x | x | x | |
| GE FANUC SNP-X | x | x | ||
| GE FANUC SRTP2 | x | x | x | |
| Hilscher NETLINK | x | x | ||
| Hilscher NETX MPI | x | NET CoreX MPI | x | |
| Hilscher NETX PROFIBUS Slave x NETCoreX PROFIBUS SLAVE | x | NET CoreX PROFIBUS SLAVE | x | |
| PLC Hitachi dòng H | x | x | ||
| LENZE LECOM AB | x | x | x | |
| LonWorks | x | x | x | |
| Mitsubishi MELSEC A | x | x | ||
| Mitsubishi MELSEC FX | x | x | x | |
| Mitsubishi MELSEC Q | x | x | x | x |
| Mitsubishi FX3U TCP | x | x | ||
| Modbus RTU Master / Slave | x | x | x | |
| Modbus TCP IP, Máy chủ Modbus TCP | x | x | x | |
| Moeller SUCOM | x | x | x | |
| OMRON ETHERNET IP | x | x | x | |
| Cánh tản nhiệt OMRON | x | x | x | x |
| Liên kết máy chủ OMRON | x | x | x | |
| PANASONIC FP MEWTOCOL | x | x | x | x |
| ROBOX | x | x | x | |
| Rockwell DF1 và Data Highway | x | x | x | |
| Rockwell Ethernet IP, Rockwell Ethernet IP 1800 | x | x | x | |
| SAIA thông qua DLL SCOMM | x | x | x | |
| SAIA S-BUS | x | x | x | x |
| SCHNEIDER UNITELWAY SLAVE | x | x | x | |
| Bộ nhớ chia sẻ | x | x | x | |
| Bộ chuyển đổi PC SIEMENS MPI | x | x | x | |
| CPU SIEMENS S5, SIEMENS S5 DK3864R | x | Chuyển đổi RS232 sang vòng lặp dòng điện | x | x |
| SIEMENS S7 200 PPI | x | x | x | |
| SIEMENS S7 300/400 MPI | x | x | ||
| SIEMENS S7 CP 300/400/1200 6) | x | x | x | |
| SIEMENS SAPI S7 | x | SIEMENS CP5611, 5613, 5614, 5412, SIMATIC NET | x | |
| SIEMENS TIA | x | x | x | |
| SIEMENS SIMOTION | x | x | x | |
1) Yêu cầu CoDeSys Gateway chạy trên bộ điều khiển, 2) Yêu cầu thư viện giao tiếp PLC bổ sung (giấy phép), 3) Yêu cầu FB vào PLC B&R không có thư viện, 4) Trình điều khiển cho tự động hóa tòa nhà, 5) Yêu cầu thư viện Beckhoff (miễn phí), 6) Chỉ hỗ trợ giao tiếp với bộ điều khiển S7-1200 với địa chỉ tuyệt đối (không hỗ trợ địa chỉ ký hiệu), 7) Hỗ trợ nhập biến từ TIA Portal và giao tiếp với S7-1200/1500 với địa chỉ tuyệt đối và ký hiệu.
|
CHỨC NĂNG |
WIN CE |
WIN CE |
WIN32 |
WIN32 |
WIN32 |
|
|
Thời gian thực |
||||||
| Cơ sở dữ liệu thời gian thực (tối đa) | 1024 byte | 4096 Byte | 2048 byte | 2048 byte | 4096 Byte | |
| ODBC thời gian thực | x | x | – | x | x | |
| Trace DB | x | x | – | x | x | |
| Sự kiện đối tượng | x | x | – | x | x | |
|
GIAO DIỆN ĐỒ HỌA |
||||||
| Biểu tượng công khai / Mẫu Power Templates (biểu tượng VBA) | x | x | – | x | x | |
| Hỗ trợ BMP, GIFF, JPG, WMF, EMF | x | x | x | x | x | |
| Chức năng raster | x | x | – | x | x | |
| Các thiết bị trưng bày của Dundas | – | – | x | x | x | |
| Quản Lý Alias Trong Các Đối Tượng | x | x | – | x | x | |
| Cảm ứng đa điểm, điều khiển bằng cử chỉ | x | x | x | x | x | |
| Thêm đối tượng bằng thao tác kéo và thả. | – | – | x | x | x | |
| Camera IP gắn cửa sổ | x | x | x | x | x | |
|
BÁO ĐỘNG VÀ LƯU TRỮ |
||||||
| Quản lý lịch sử (CSV) | x | x | x | x | x | |
| Quản lý lịch sử (ODBC) | x | x | – | x | x | |
| Truyền tín hiệu cảnh báo (SMS, email, giọng nói) | – | x | – | – | x | |
| SMS thông qua giao thức SMPP | – | x | – | – | x | |
| Quản lý cảnh báo | x | x | x | x | x | |
|
DỮ LIỆU |
||||||
| Công thức vận hành / Bộ ghi dữ liệu (XML) | x | x | x | x | x | |
| Công thức vận hành / Bộ ghi dữ liệu (ODBC) | tối đa 2 | x | – | x | x | |
|
XU HƯỚNG |
||||||
| Xu hướng thời gian thực / xu hướng lịch sử (tệp CSV/XML của trình ghi dữ liệu) | x | x | x | x | x | |
| Cơ sở dữ liệu xu hướng lịch sử (ODBC) | x | x | – | x | x | |
| Phân tích dữ liệu | x | x | – | x | x | |
|
NGƯỜI DÙNG |
||||||
| Quản lý nhóm người dùng 1024 cấp độ / người dùng thời gian chạy | x | x | x | x | x | |
| Đa ngôn ngữ năng động | x | x | x | x | x | |
| CFR21 | x | x | – | x | x | |
|
Trình điều khiển |
||||||
|
Số lượng trình điều khiển tối đa |
tối đa 2 | tối đa 4 | tối đa 2 | tối đa 2 | tối đa 4 | |
| Đối tượng sự kiện, quản lý thời gian | x | x | x | x | x | |
| Máy nhập thẻ PLC | x | x | x | x | x | |
| OPC Client XML DA | – | – | x | x | x | |
| OPC Client UA, OPC Client DA | x | x | x | x | x | |
|
LOGIC |
||||||
| Logic IL (Bước 5-Bước 7) | x | x | x | x | x | |
| Logic VBA (WinWrap Basic) | x | x | tối đa 2 tập lệnh | x | x | |
| Trình điều khiển giao tiếp giao diện VBA | x | x | – | x | x | |
|
Các tính năng khác |
||||||
| Tiểu dự án | x | x | – | x | x | |
| Dự án con | x | x | – | x | x | |
| Trình duyệt web | – | tối đa 4 khách hàng | – | – | tối đa 2 khách hàng | |
| COMBIVIS HMI di động | – | x | – | – | x | |
