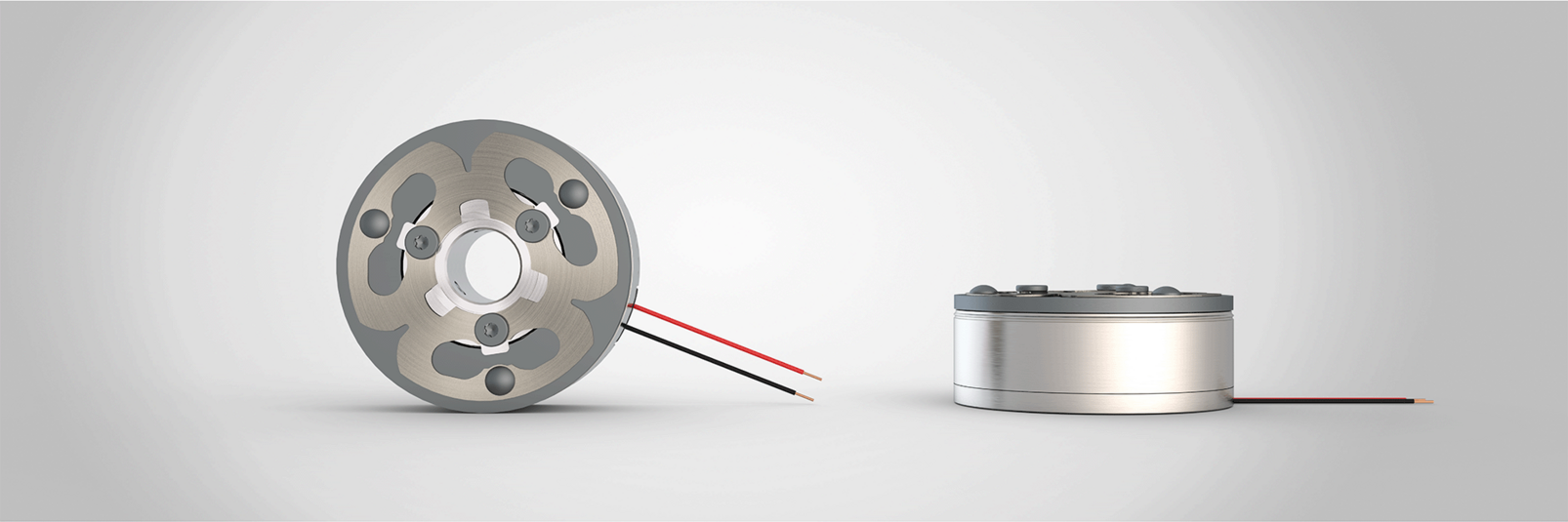

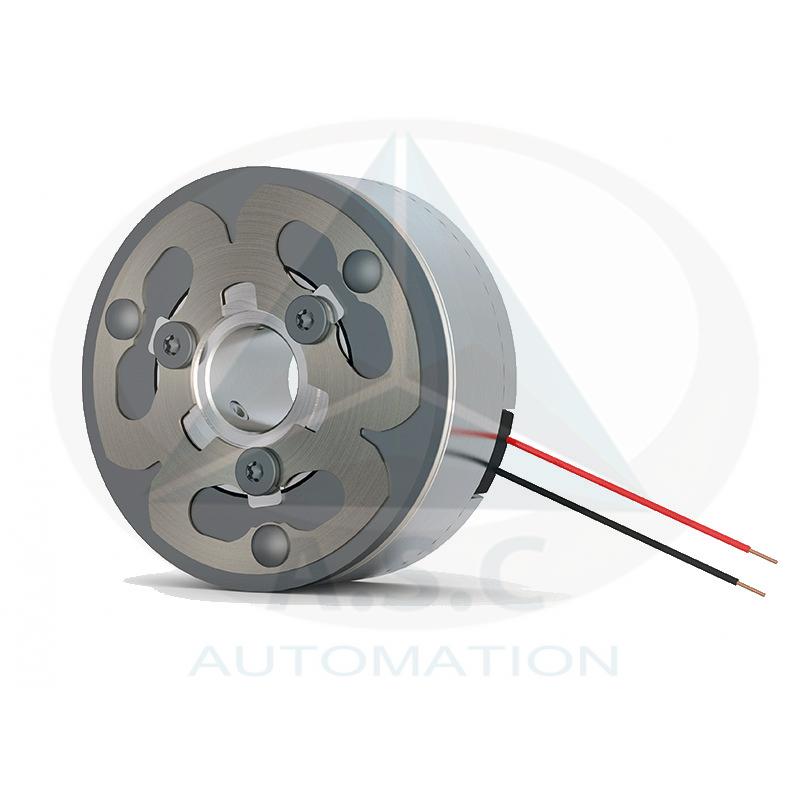

Phanh Nam Châm Vĩnh Cửu Hiệu Suất Cao COMBIPERM P2 là một loại phanh rất nhỏ gọn và mạnh mẽ, hoạt động bằng ma sát và không có độ rơ. So với COMBIPERM P1, phanh này có chiều dài lắp đặt ngắn hơn, tiêu thụ ít điện năng hơn nhưng hiệu suất lại cao hơn. Nhờ thiết kế tối ưu, COMBIPERM P2 còn có thể hoạt động ở nhiệt độ môi trường thấp đến -40°C.
Khi được cấp điện, từ trường của nam châm vĩnh cửu bị triệt tiêu, cho phép bộ phận được kết nối quay tự do mà không tạo mô-men cản. Khi xảy ra dừng khẩn cấp hoặc mất nguồn, phanh an toàn sẽ tự động tác động để hãm và giữ truyền động ở vị trí an toàn. Nhờ thời gian chuyển mạch ngắn và thiết kế nhỏ gọn, các loại phanh này rất lý tưởng cho động cơ servo và ngành y tế.
Dòng Phanh Nam Châm Vĩnh Cửu Hiệu Suất Cao COMBIPERM P2 có dải mô-men từ 3 Nm đến 75 Nm.
ĐIỂM NỔI BẬT
- 8 kích cỡ tiêu chuẩn
- Không có độ rơ
- Truyền mô-men bằng ma sát
- Không tạo mô-men cản khi nhả phanh.
- Đạt tiêu chuẩn ISO loại F theo VDE 0580.
- Thiết kế cho chế độ làm việc liên tục S1 hoặc chu kỳ làm việc 100%
- Tuổi thọ tiêu chuẩn lên đến 10 triệu chu kỳ đóng/ngắt
- Tốc độ vòng quay lên đến 10.000 vòng/phút
- Vòng nỉ tích hợp
- Nhiệt độ vận hành: -40°C … 120°C
- Điện áp tiêu chuẩn 24V
TUỲ CHỌN
Cáp kết nối của COMBIPERM P2 và cáp động cơ có thể được trang bị thêm tấm bảo vệ nhằm ngăn ngừa hư hỏng do các bộ phận quay của phanh gây ra.
Để bảo vệ COMBIPERM P2, đồng thời duy trì mô-men phanh, tránh dầu rò rỉ từ các ổ bi lân cận, phanh có thể được trang bị thêm vòng nỉ.
Nếu Phanh Nam Châm Vĩnh Cửu Hiệu Suất Cao COMBIPERM P2 cần được lắp đặt trong không gian lắp đặt đặc biệt hạn chế, KEB khuyến nghị lựa chọn kiểu kết nối bắt vít phía sau.
Với thiết kế này, không cần sử dụng thêm mặt bích để bắt vít.
Trong trường hợp Phanh Nam Châm Vĩnh Cửu Hiệu Suất Cao COMBIPERM P2 được lắp trên không gian lắp đặt hoặc tấm đỡ ổ bi có dạng tròn, có thể cung cấp phiên bản sử dụng mặt bích tròn.
Nếu kiểu kết nối bắt vít tiêu chuẩn của Phanh Nam Châm Vĩnh Cửu Hiệu Suất Cao COMBIPERM P2 không phù hợp với điều kiện lắp đặt, phanh có thể được tùy chỉnh với mặt bích hoặc thay đổi kiểu bố trí lỗ lắp và phần khoét chỗ lắp ổ bi.
Nếu ứng dụng yêu cầu sử dụng ổ bi giữa phanh và nắp chắn ổ bi của động cơ, KEB có thể gia công bổ sung vị trí lắp ổ bi ngay trong quá trình sản xuất.
Theo thiết kế tiêu chuẩn, moay-ơ được bố trí bên trong nam châm nhằm đạt chiều dài lắp đặt ngắn nhất có thể cho COMBIPERM P2.
Để đơn giản hóa quá trình lắp đặt phanh, Phanh Nam Châm Vĩnh Cửu Hiệu Suất Cao COMBIPERM P2 có thể được trang bị sẵn cáp kết nối với đầu nối, tiếp điểm hoặc đầu cốt ống, sẵn sàng để đấu nối.
Theo yêu cầu của khách hàng, có thể cung cấp Chứng chỉ xuất xưởng 2.1 theo DIN EN 10204, xác nhận sản phẩm được giao phù hợp với các thỏa thuận tại thời điểm đặt hàng. Chứng chỉ này được cấp dựa trên kết quả kiểm tra không chuyên biệt.
Ngoài ra, theo yêu cầu của khách hàng, có thể cấp Chứng chỉ nghiệm thu 3.1 theo DIN EN 10204. Trong trường hợp này, chứng nhận được cấp dựa trên kết quả của các phép kiểm tra chuyên biệt, chẳng hạn như kiểm tra mô-men.
THÔNG SỐ KỸ THUẬT PHANH NAM CHÂM VĨNH CỬU COMBIPERM P2
| Kích cỡ | Mô-men xoắn định mức M 2 [Nm] | Mômen xoắn tĩnh tối thiểu ở 120 °CM 4 phút 120 [Nm] | Công suất tiêu chuẩn [W] | Đường kính [mm] | Đường kính lỗ trục tối đa [mm] |
| 03 | 3 | 2,5 | 8 | 40 | 12 |
| 04 | 6 | 5 | 10 | 53 | 17 |
| 05 | 11 | 9 | 12 | 63 | 20 |
| 06 | 16 | 13 | 14 | 70 | 22 |
| 07 | 20 | 16 | 17 | 80 | 25 |
| 08 | 30 | 24,5 | 18 | 90 | 30 |
| 09 | 45 | 36 | 22 | 100 | 36 |
| 10 | 75 | 60 | 22 | 120 | 48 |
Điện áp tiêu chuẩn: 24 V | Điện áp đặc biệt: theo yêu cầu.
Mô-men định mức sau khi hoàn tất quá trình chạy thử.
ĐƯỢC SỬ DỤNG TRONG CÁC LĨNH VỰC ỨNG DỤNG
ĐỘNG CƠ SERVO
Đối với động cơ servo, tốc độ, độ tin cậy và tính linh hoạt là những yếu tố cốt lõi. KEB đáp ứng, giải quyết tất cả yêu cầu thông qua các giải pháp tùy chỉnh theo ứng dụng. Khách hàng được hưởng lợi từ hệ thống servo drive vận hành ổn định, an toàn và luôn đảm bảo chuyển động chính xác.
CÔNG NGHỆ Y TẾ
Trong lĩnh vực công nghệ y tế, độ chính xác, an toàn và khả năng lặp lại là những yêu cầu thiết yếu. Điều này đòi hỏi các giải pháp được sản xuất với độ tin cậy cao, đáp ứng những tiêu chuẩn khắt khe của ngành chăm sóc sức khỏe. Với kinh nghiệm chuyên môn cùng các sản phẩm đã được kiểm chứng, KEB đã đáp ứng những yêu cầu cao của lĩnh vực công nghệ y tế trong nhiều thập kỷ.
Tìm hiểu thêmROBOT & TỰ ĐỘNG HOÁ
Trong lĩnh vực robot, thiết kế nhỏ gọn, khả năng lặp lại và khả năng định vị chính xác là những yếu tố quan trọng. Phanh giữ dạng phẳng COMBISTOP S1 FLAT đáp ứng chính xác những tiêu chí này, đồng thời nổi bật với chất lượng cao và tính linh hoạt. Các giải pháp tiêu chuẩn và giải pháp tùy chỉnh theo yêu cầu của KEB đang được các khách hàng trong ngành robot trên toàn thế giới sử dụng.
XE NÂNG CÔNG NGHIỆP & AGV
Đối với xe công nghiệp, xe tự hành AGV (Automated Guided Vehicles) và hệ thống truyền động bánh xe (wheel hub drives), các yếu tố như giải pháp tùy chỉnh, tốc độ và an toàn là những yêu cầu tiêu chuẩn. Các sản phẩm của KEB có thể được tùy chỉnh phù hợp với từng loại xe trong lĩnh vực logistics nội bộ (intralogistics). Với nhiều năm kinh nghiệm của đội ngũ kỹ thuật, KEB cùng khách hàng tìm ra giải pháp tối ưu nhất cho từng ứng dụng.
GIAO THÔNG ĐIỆN
Với các giải pháp tiên tiến, KEB cho phép vận hành điện tử các hệ thống phụ trợ trong xe thương mại và máy móc di động, từ đó góp phần giảm thiểu khí thải.
XỬ LÝ VẬT LIỆU
Dù là vận chuyển hàng hóa trong kho hay sử dụng cần cẩu, tốc độ và tính linh hoạt đều rất cần thiết trong việc xử lý vật liệu. KEB đảm bảo sự lưu thông hàng hóa và vật liệu một cách trơn tru và hiệu quả.
