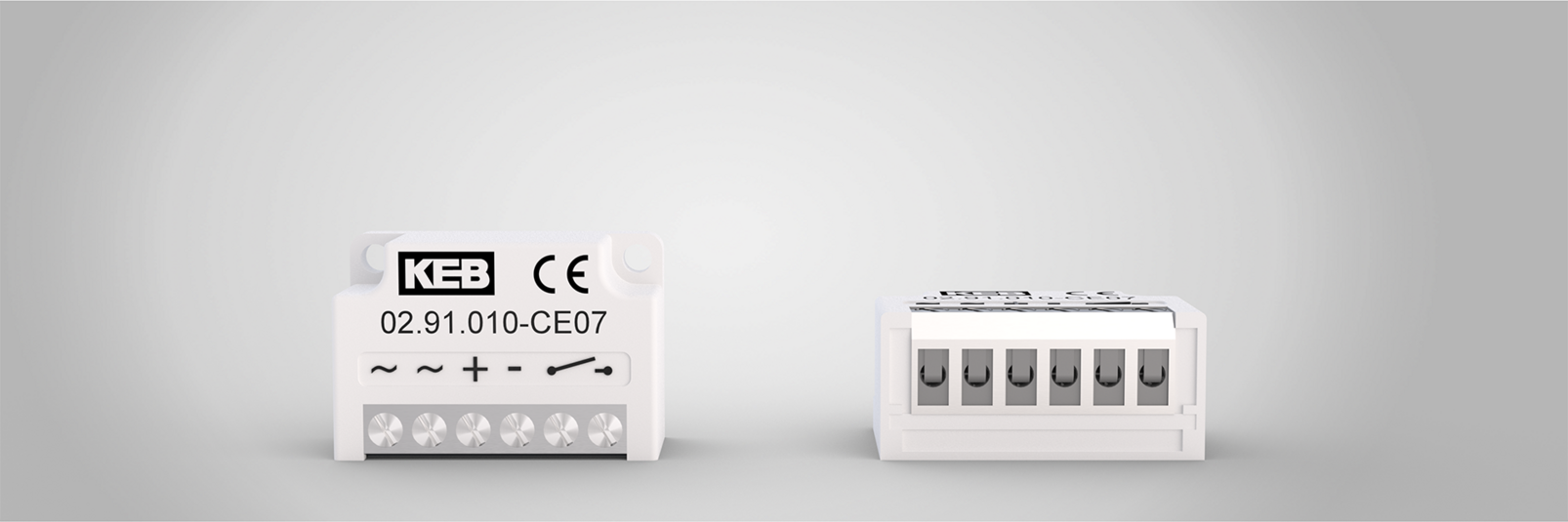

Bộ chỉnh lưu COMBITRON 91 là bộ chỉnh lưu nửa sóng hoặc chỉnh lưu cầu, được sử dụng để cấp nguồn cho nam châm điện với điện áp nguồn lên đến tối đa 720 V AC, cho phép đóng cắt phía DC hoặc phía AC, phù hợp với các yêu cầu của Chỉ thị Điện áp thấp 73/231/EEC. Khi đóng cắt ly hợp điện từ, phanh điện từ và các tải DC cảm kháng khác, có thể phát sinh nhiễu điện từ có hại. Bộ chỉnh lưu nửa sóng có mạch chống nhiễu của KEB giúp giới hạn mức nhiễu ở Class A theo tiêu chuẩn EN 55011.
ĐIỂM NỔI BẬT
- Bộ chỉnh lưu nửa sóng hoặc chỉnh lưu cầu
- Lên đến 720 V
- Được chứng nhận UL
- Thiết kế nhỏ gọn trong vỏ nhựa.
- Chuyển mạch phía DC và phía AC
THÔNG SỐ KỸ THUẬT
| Điện áp đầu vào (U in ) | Điện áp đầu vào tối đa (U tính bằng đơn vị max ) | Điện áp cắt tối đa | Chế độ chuyển mạch | Nam châm điện áp danh định* | Loại bộ chỉnh lưu |
| 48 V AC | 275 V AC | 450 V | Nửa sóng | 20 V DC | 0291010-CE07 |
| Sóng toàn phần | 42 V DC | 0291020-CE07 | |||
| Điện áp xoay chiều 110 V | 275 V AC | 450 V | Sóng toàn phần | 105 V DC | 0291020-CE07 |
| Điện áp xoay chiều 220/230 V | 275 V AC | 450 V | Nửa sóng | 105 V DC | 0291010-CE07 |
| Sóng toàn phần | 205 V DC | 0291020-CE07 | |||
| Nửa sóng có bảo vệ EMC | 105 V DC | 0291010-CEMV | |||
| 380 / 400 V AC | 500 V AC | 900 V | Nửa sóng | Điện áp một chiều 180 V | 0491010-CE07 |
| Sóng toàn phần | 380 V DC | 0491020-CE07 | |||
| 380 / 400 V AC | 600 V AC | 1000 V | Nửa sóng | theo yêu cầu | 0591010-CE09 |
| 600 / 690 V AC | 720 V AC | 1600 V | Nửa sóng | theo yêu cầu | 0691010-CE09 |
* Bộ chỉnh lưu nửa sóng: 0,45*U in Bộ chỉnh lưu toàn sóng: 0,9*U in
