PHANH ĐIỆN TỪ COMBINORM B
Phanh Điện Từ COMBINORM B nhả phanh khi ngắt nguồn điện hoặc khi xảy ra sự cố mất điện. Phanh điện từ đặc biệt phù hợp với các ứng dụng yêu cầu định vị chính xác và giữ tải chắc chắn. Phanh cũng được sử dụng trong các hệ thống an toàn và kiểm soát ra vào, chẳng hạn như thanh chắn lối ra vào hoặc cửa chống cháy.
Phanh Điện Từ COMBINORM B được thiết kế cho chế độ làm việc 100% chu kỳ, đồng thời có thể được chứng nhận VdS theo tùy chọn.
Phanh điện từ có dải mô-men xoắn từ 0,5 Nm đến 1.250 Nm.
ĐIỂM NỔI BẬT
- 13 kích cỡ
- Thời gian đóng/ngắt ngắn
- Độ chính xác định vị và độ tin cậy cao
- Được chứng nhận cCSAus
- Được thiết kế cho chế độ làm việc S1 hoặc chu kỳ làm việc 100%.
- Đạt tiêu chuẩn ISO loại B theo VDE 0580.
- Dải nhiệt độ và điện áp hoạt động rộng
- Mô-men xoắn có thể điều chỉnh liên tục
- Điện áp tiêu chuẩn 24V
TUỲ CHỌN
Được VdS chứng nhận, sản phẩm KEB đạt chuẩn các yêu cầu về chất lượng cao và độ tin cậy của sản phẩm, dịch vụ. Đặc biệt trong lĩnh vực công nghệ an toàn và hệ thống truyền động cửa, cổng, chứng nhận VdS góp phần khẳng định chất lượng, khách hàng hoàn toàn an tâm sử dụng.
Nếu mặt bích tiêu chuẩn của Phanh Điện Từ COMBINORM B không phù hợp với điều kiện lắp đặt, KEB có thể tùy chỉnh mặt bích ngay trong quy trình sản xuất nội bộ.
Các hạng mục có thể được thay đổi, chẳng hạn như hình dạng, kiểu bố trí lỗ, lỗ xuyên, bố trí vòng lỗ bắt vít, rãnh lắp đặt hoặc bổ sung phần khoét chỗ lắp ổ bi.
Nếu dự định sử dụng sản phẩm tại thị trường Canada hoặc Mỹ, KEB có thể cung cấp các chứng nhận liên quan cho Phanh Điện Từ COMBINORM B.

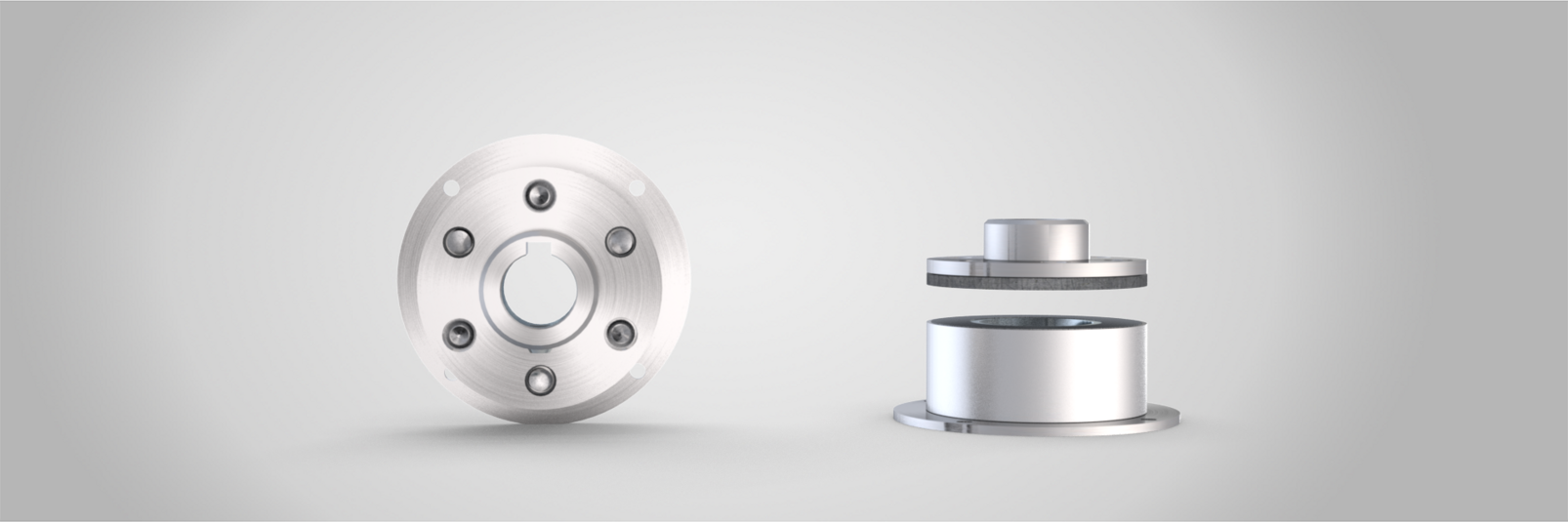

Nếu Phanh Điện Từ COMBINORM B được lắp đặt bằng mặt bích, nam châm được gắn trực tiếp lên bề mặt lắp đặt, ví dụ như nắp đầu động cơ, và phần ứng được gắn vào trục.
Nếu Phanh Điện Từ COMBINORM B có thiết kế gắn trên trục, nam châm, bao gồm cả phần ứng được gắn, sẽ được cố định vào trục. Trong trường hợp này, phần nam châm được gắn vào vỏ hoặc cụm ổ trục thông qua các rãnh lắp đặt trên mặt bích.
Trong quá trình lắp đặt, phần nam châm được lắp trên trục.
Phanh Điện Từ COMBINORM B có moay-ơ bên ngoài là phiên bản dễ lắp đặt nhất.
Trong trường hợp này, phần ứng được gắn vào trục bên ngoài vỏ nam châm.
Theo yêu cầu của khách hàng, moay-ơ có thể được thiết kế có hoặc không có rãnh then suốt và lỗ ren, đồng thời có thể trang bị vít chặn ren trong moay-ơ.
Phanh Điện Từ COMBINORM B với moay-ơ nằm bên trong phần nam châm được sử dụng khi cần chiều dài lắp đặt ngắn hơn so với phiên bản có moay-ơ bên ngoài.
Theo yêu cầu của khách hàng, moay-ơ có thể được thiết kế có hoặc không có rãnh then suốt và lỗ ren, đồng thời có thể trang bị vít chặn ren trong moay-ơ.
Phanh Điện Từ COMBINORM B không có moay-ơ là phiên bản có trục ngắn nhất.
Trong trường hợp này, phần ứng được lắp trực tiếp lên bề mặt lắp đặt, chẳng hạn như bánh răng, puly dây đai hoặc đầu trục.
Mô-men xoắn của Phanh Điện Từ COMBINORM B có thể được điều chỉnh liên tục bằng cách điều khiển điện áp. Một ưu điểm khác của loại phanh này là khả năng tiết kiệm năng lượng, vì mô-men xoắn phụ thuộc vào dòng điện kích từ. Do đó, khi mô-men xoắn giảm, công suất tiêu thụ cũng giảm theo.
Nếu ứng dụng yêu cầu điện áp khác với tiêu chuẩn, KEB có thể sản xuất cuộn dây tùy chỉnh với mức điện áp tương ứng ngay trong quy trình sản xuất nội bộ.
Nếu cần đơn giản hóa quy trình lắp ráp phanh, sản phẩm của chúng tôi có thể được trang bị cáp kết nối sẵn với phích cắm, tiếp điểm hoặc thậm chí cả đầu nối dây.
Theo yêu cầu của khách hàng, có thể cung cấp Chứng chỉ xuất xưởng 2.1 theo DIN EN 10204, xác nhận rằng sản phẩm được giao phù hợp với các thỏa thuận tại thời điểm đặt hàng. Chứng chỉ này được cấp dựa trên kết quả kiểm tra không chuyên biệt.
Ngoài ra, theo yêu cầu của khách hàng, KEB có thể cung cấp Chứng chỉ nghiệm thu 3.1 theo DIN EN 10204. Trong trường hợp này, chứng nhận được cấp kèm theo kết quả của các phép kiểm tra chuyên biệt cho từng sản phẩm, chẳng hạn như kiểm tra mô-men xoắn.
Đặc biệt đối với các loại phanh nhỏ, việc cấp điện có thể dẫn đến hiện tượng từ hóa dư, nghĩa là phần ứng không còn tách rời khỏi nam châm điện khi ngắt điện. Điều này cần tránh, đặc biệt trong các ứng dụng như màn chắn lửa hoặc van an toàn. KEB cung cấp các phiên bản phanh chống từ dư đặc biệt cho trường hợp này.
Nếu mô-men xoắn tiêu chuẩn của Phanh Điện Từ COMBINORM B không đủ, KEB có thể sản xuất phanh theo phiên bản răng ăn khớp. Với kiểu truyền mô-men form-fit này, cần lưu ý rằng phanh được thiết kế chủ yếu cho các ứng dụng tĩnh, cần hạn chế tối đa lực phanh động.
THÔNG SỐ KỸ THUẬT
| Kích cỡ | Mô-men xoắn định mức M 2 [Nm] | Công suất tiêu chuẩn [W] | Đường kính [mm] | Đường kính lỗ trục tối đa [mm] |
| 01 | 0,5 | 6 | 39 | 6 |
| 02 | 0,75 | 6 | 45 | 8 |
| 03 | 1,5 | 8 | 54 | 10 |
| 05 | 3 | 10 | 65 | 15 |
| 06 | 7 | 12 | 80 | 20 |
| 07 | 15 | 16 | 100 | 22 |
| 08 | 30 | 21 | 125 | 30 |
| 09 | 65 | 28 | 150 | 35 |
| 10 | 130 | 38 | 190 | 45 |
| 11 | 250 | 50 | 230 | 60 |
| 12 | 500 | 65 | 290 | 70 |
| 13* | 750 | 80 | 355 | 90 |
| 14* | 1250 | 100 | 440 | 100 |
Điện áp tiêu chuẩn: 24 V | Điện áp đặc biệt: theo yêu cầu.
Mô-men xoắn định mức đạt được sau khi điều chỉnh khớp nối các bộ phận ma sát.
* Giải pháp tùy chỉnh theo số lượng đặt hàng
