HỆ THỐNG I/O DẠNG MÔ-ĐUN IP20

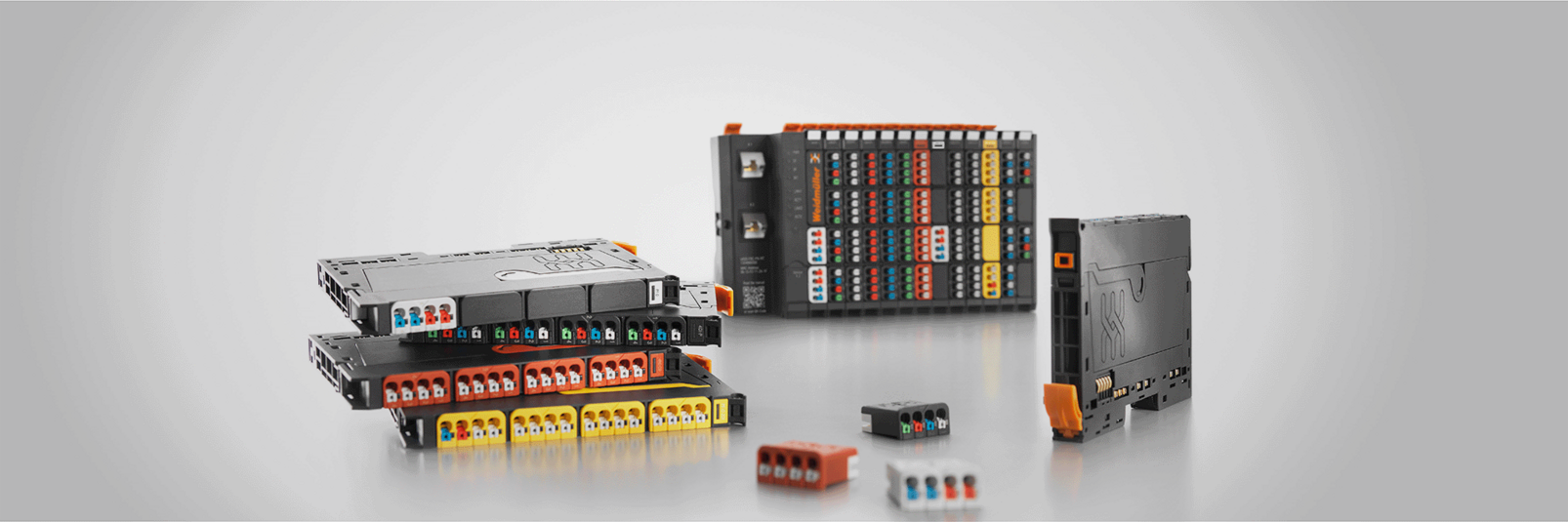

Hệ thống I/O u-remote
Hệ thống u-remote dạng mô-đun hỗ trợ các hệ thống fieldbus thông dụng và tuân thủ tiêu chuẩn IEC 61131-2. Mỗi trạm chiếm một địa chỉ bus trong cấu trúc fieldbus. Chỉ có bộ ghép nối là dành riêng cho fieldbus, các mô-đun I/O thì độc lập với fieldbus. Có thể kết hợp tối đa 64 mô-đun I/O hoạt động trong một trạm u-remote với bộ ghép nối fieldbus tiêu chuẩn. Có thể kết hợp tối đa 16 mô-đun I/O hoạt động trong một trạm u-remote với bộ ghép nối fieldbus ECO. Khả năng mở rộng tối đa phụ thuộc vào dung lượng dữ liệu tối đa được truyền tải bởi fieldbus đã chọn, đặc biệt là cấu hình, tham số hoặc dữ liệu quy trình của các loại mô-đun dự định. Hệ thống IP20 dành cho tủ điều khiển cung cấp nhiều chức năng, bao gồm cả các mô-đun có khả năng SIL3.
Dòng sản phẩm u-remote bao gồm các thành phần sau:
- Bộ ghép nối Fieldbus (cổng kết nối): Trạm đầu cuối dùng để chuyển đổi giao thức fieldbus tương ứng sang bus hệ thống u-remote.
- Các mô-đun I/O hoạt động:
- Các mô-đun có đầu vào kỹ thuật số (DI) hoặc đầu ra kỹ thuật số (DO) với 2, 4, 8 hoặc 16 kênh.
- Các mô-đun có đầu vào tương tự (AI) hoặc đầu ra tương tự (AO) với tối đa 8 kênh.
- Mô-đun bộ đếm kỹ thuật số (CNT)
- Mô-đun I/O an toàn
- Mô-đun cấp nguồn an toàn (PF-O-xDI-SIL) 24 V cho dòng điện đầu ra với một hoặc hai đầu vào hai kênh dành cho mạch an toàn.
- Các yếu tố cố định cơ khí
- Giá đỡ cuối
- Tấm cuối
Lắp đặt bằng thao tác nhấp đúp: Các mô-đun của trạm điều khiển từ xa u-remote có thể được lắp đặt nhanh chóng và dễ dàng. Khi gắn chúng vào thanh ray, một tiếng “click” rõ ràng cho biết mô-đun đã được khóa vào đúng vị trí. Ở bước thứ hai, khi đẩy mô-đun này lại gần mô-đun bên cạnh, một tiếng “click” khác cho biết các mô-đun đã được kết nối chính xác với nhau.
ĐIỂM NỔI BẬT
- Tối đa 32 kết nối chỉ trên một mô-đun.
- Với chiều rộng mô-đun chỉ 11,5 mm, u-remote mỏng hơn bất kỳ hệ thống I/O nào khác.
- Có khả năng thay thế nóng
- Chẩn đoán lỗi trên từng kênh
- An toàn tích hợp, có và không có chức năng kiểm soát an toàn.
HỆ THỐNG I/O U-REMOTE IP20
THÔNG SỐ KỸ THUẬT CHUNG
- Nguồn DC 24V thông qua bus hệ thống
- Thanh ray DIN
- Kích thước (Chiều rộng x Chiều cao x Chiều sâu)
- Bộ ghép nối Fieldbus: 52 x 120 x 76 [mm]
- Kích thước mô-đun: 11,5 x 120 x 76 [mm]
DỮ LIỆU KỸ THUẬT CỤ THỂ CỦA MÔ-ĐUN
BỘ GHÉP NỐI FIELDBUS
Số vật liệu KEB: 00C6CA0-010W
- Bộ ghép nối Fieldbus EtherCAT ECO
- Tối đa 16 mô-đun
- Dòng điện cấp tối đa 10 A
Số vật liệu KEB: 00C6CA0-020W
- Bộ ghép nối Fieldbus EtherCAT
- Tối đa 64 mô-đun
- Dòng điện cấp tối đa 10 A (đường dẫn dòng điện đầu vào)
- Dòng điện cấp tối đa 4 A (hệ thống)
Số vật liệu KEB: 00C6CA0-030W
- Bộ ghép nối Fieldbus Modbus/TCP ECO
- Tối đa 16 mô-đun
- Dòng điện cấp tối đa 10 A
MÔ-ĐUN ĐẦU VÀO/ ĐẦU RA KỸ THUẬT SỐ
Số vật liệu KEB: 00C6CB0-010W
- Mô-đun đầu vào kỹ thuật số, EtherCAT 4 DI (PNP)
- Chuyển mạch tích cực
- 2 hoặc 3 dây
Số vật liệu KEB: 00C6CB0-030W
- Mô-đun đầu vào kỹ thuật số, EtherCAT 8 DI (PNP)
- Chuyển mạch tích cực
- 2 dây
Mã số vật liệu KEB: 00C6CB0-050W
- Mô-đun đầu vào kỹ thuật số, EtherCAT 16 DI (PNP)
- Chuyển mạch tích cực
- 1 dây
Số vật liệu KEB: 00C6CB0-070W
- Mô-đun đầu vào kỹ thuật số, EtherCAT 2 DI (PNP)
- Chuyển mạch tích cực
- Chức năng đóng dấu thời gian
- 2 hoặc 3 dây
Mã số vật liệu KEB: 00C6CB0-110W
- Mô-đun đầu vào kỹ thuật số, EtherCAT 4 DI
- Điện áp đầu vào 230V AC
- 2 dây
Số vật liệu KEB: 00C6CB0-160W
- Mô-đun đầu vào/đầu ra kỹ thuật số, EtherCAT 8 DIO (PNP)
- Chuyển mạch tích cực
- Có thể cấu hình
- 2 hoặc 3 dây
- Kênh tối đa 500 mA
- Mô-đun tối đa 4.000 mA
Số vật liệu KEB: 00C6CB0-210W
- Mô-đun đầu ra kỹ thuật số, EtherCAT 4 DO (PNP)
- Chuyển mạch tích cực
- Kênh tối đa 500 mA
- Mô-đun tối đa 2.000 mA
Mã số vật liệu KEB: 00C6CB0-220W
- Mô-đun đầu ra kỹ thuật số, EtherCAT 8 DO (PNP)
- Chuyển mạch tích cực
- Kênh tối đa 500 mA
- Mô-đun tối đa 4.000 mA
Số vật liệu KEB: 00C6CB0-230W
- Mô-đun đầu ra kỹ thuật số, EtherCAT 16 DO (PNP)
- Chuyển mạch tích cực
- Kênh tối đa 500 mA
- Mô-đun tối đa 8.000 mA
Số vật liệu KEB: 00C6CB0-260W
- Mô-đun đầu ra kỹ thuật số, EtherCAT 4 DO
- Có thể cấu hình, PNP hoặc NPN
- Kênh tối đa 2.000 mA
- Mô-đun tối đa 8.000 mA
Mã số vật liệu KEB: 00C6CB0-250W
- Mô-đun đầu ra kỹ thuật số, EtherCAT 8 DO
- Chuyển mạch âm
- 2 dây
Số vật liệu KEB: 00C6CB0-280W
- Mô-đun đầu ra rơle, EtherCAT 4 RO (NC/NO)
- Tối đa 6 kênh A
- Mô-đun tối đa 24 A
- Điện áp tối đa 255 V AC
MÔ-ĐUN ĐẦU VÀO/ ĐẦU RA TƯƠNG TỰ
Số vật liệu KEB: 00C6CC0-010W
- Mô-đun đầu vào tương tự, EtherCAT 2 AI (Đầu vào dòng điện hoặc điện áp)
- 2 hoặc 3 dây
- Độ phân giải 16 bit
Mã số vật liệu KEB: 00C6CC0-030W
- Mô-đun đầu vào tương tự, EtherCAT 4 AI (Đầu vào dòng điện hoặc điện áp)
- 2 hoặc 3 dây
- Độ phân giải 16 bit
Mã số vật liệu KEB: 00C6CC0-020W
- Mô-đun đầu vào tương tự, EtherCAT 4 AI (Đầu vào dòng điện hoặc điện áp)
- 2 hoặc 3 dây
- Độ phân giải 12 bit
Mã số vật liệu KEB: 00C6CC0-210W
- Mô-đun đầu ra tương tự, EtherCAT AO (Đầu ra dòng điện hoặc điện áp)
- 2 hoặc 4 dây
- Độ phân giải 16 bit
MÔ-ĐUN NHIỆT ĐỘ
Số vật liệu KEB: 00C6CC0-070W
- Mô-đun đầu vào nhiệt độ tương tự, EtherCAT 4 AI
- Loại Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni 200, Ni500, Ni1000, Cu10, 40 Ω, 80 Ω, 150 Ω, 300 Ω, 500 Ω,1 kΩ, 2 kΩ,4 kΩ
- 2, 3 hoặc 4 dây
- Độ phân giải 16 bit
Mã số vật liệu KEB: 00C6CC0-060W
- Mô-đun đầu vào nhiệt độ tương tự, EtherCAT 4 AI
- Typ J, K, T, B, N, E, R, S, L, U, C, mV
- 2 dây
- Độ phân giải 16 bit
Mã số vật liệu KEB: 00C6CC0-080W
- Mô-đun đầu vào nhiệt độ tương tự, EtherCAT 8AI
- RTD (Bộ cảm biến nhiệt điện trở)
- 2 dây
- Độ phân giải 16 bit
MÔ-ĐUN ĐO CÔNG SUẤT
Mã số vật liệu KEB: 00C6CC0-150W
- Đo công suất mô-đun đầu vào, EtherCAT 3 EM
- Độ phân giải 16 bit
BỘ ĐẾM KỸ THUẬT SỐ VÀ MÔ-ĐUN TRUYỀN THÔNG
Mã số vật liệu KEB: 00C6CB0-310W
- Mô-đun đầu vào bộ đếm (xung, hướng), EtherCAT 1 CNT
- Tần số đầu vào tối đa 500 kHz
- Độ rộng bộ đếm 32 bit
Số vật liệu KEB: 00C6CG0-010W
- Mô-đun giao diện kỹ thuật số cho bộ mã hóa SSI, EtherCAT DI
- Kênh đơn
MÔ-ĐUN ĐIỀU CHẾ ĐỘ XUNG
Số vật liệu KEB: 00C6CB0-410W
- Mô-đun PWM, EtherCAT DO
- Dùng cho van tỷ lệ hoặc động cơ DC
- Bộ truyền động điều khiển dòng điện
- 2 hoặc 3 dây
- Độ phân giải 12 bit
MÔ-ĐUN NGUỒN VÀ ĐẦU VÀO/ ĐẦU RA AN TOÀN
Số vật liệu KEB: 00C6CE0-010W
- Mô-đun nguồn an toàn, đạt chuẩn SIL, EtherCAT 1 DI
- 1 đầu vào an toàn
- Dòng điện cấp tối đa 8.050 mA Đường dẫn dòng điện đầu ra
Số vật liệu KEB: 00C6CE0-020W
- Mô-đun nguồn an toàn, đạt chuẩn SIL, EtherCAT 2 DI
- 2 đầu vào an toàn
- Dòng điện cấp tối đa 8.050 mA Đường dẫn dòng điện đầu ra
Mã số vật liệu KEB: 00C6CE0-050W
- Mô-đun nguồn an toàn, đạt chuẩn SIL, EtherCAT 2 DI
- 2 đầu vào an toàn
- Có thể tắt máy trễ
- Dòng điện cấp tối đa 8.050 mA Đường dẫn dòng điện đầu ra
Mã số vật liệu KEB: 00C6CE0-110W
- FSoE, Mô-đun đầu vào và đầu ra an toàn, EtherCAT 4 DI 4 DO
- 4 đầu vào an toàn, 4 đầu ra an toàn
- PNP hoặc NPN có thể tham số hóa
- 2 hoặc 4 dây
- Kênh tối đa 500 mA
- Mô-đun tối đa 2.000 mA
Mã số vật liệu KEB: 00C6CE0-100W
- FSoE, Mô-đun đầu vào an toàn, EtherCAT 8 DI
- 8 đầu vào an toàn
- PNP hoặc NPN có thể tham số hóa
- 2 hoặc 4 dây
MÔ-ĐUN CẤP NGUỒN
Số vật liệu KEB: 00C6CF0-010W
- Đầu vào mô-đun nguồn điện
- Dòng điện cấp nguồn 10A Đường dẫn dòng điện đầu ra
Số vật liệu KEB: 00C6CF0-020W
- Đầu ra của mô-đun nguồn điện
- Dòng điện cấp nguồn 10A Đường dẫn dòng điện đầu ra
