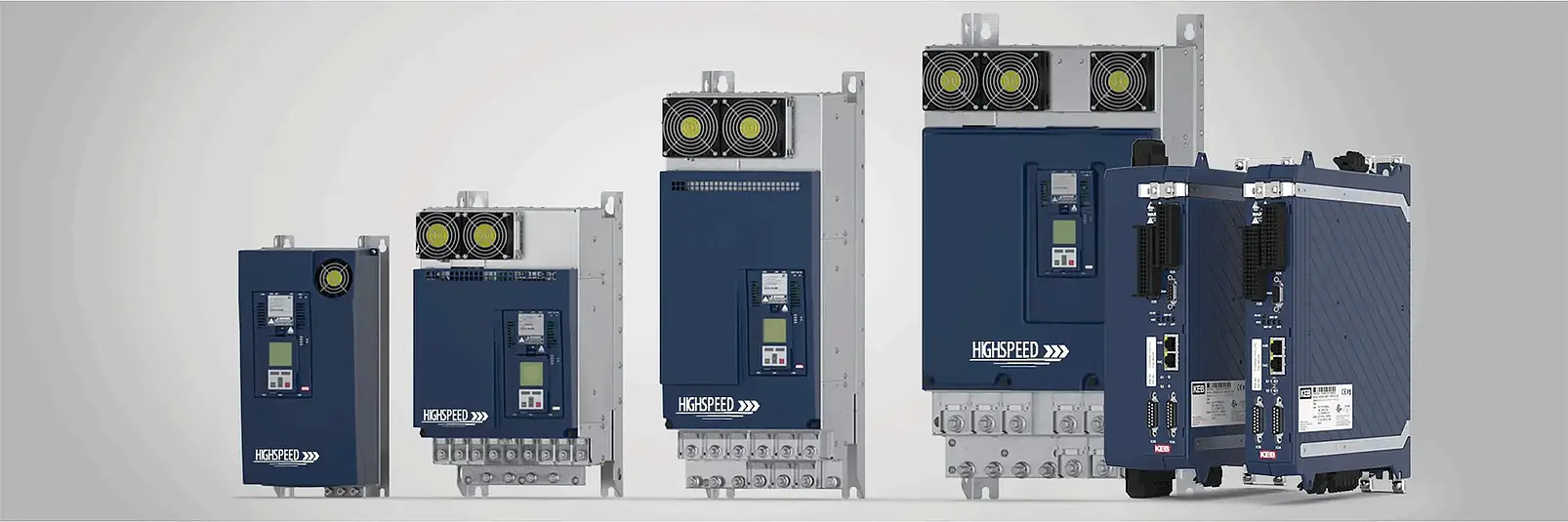

HIGH-SPEED DRIVES COMBIVERT F6/S6
High-Speed Drives COMBIVERT F6/S6 được thiết kế đặc biệt cho các ứng dụng liên quan đến tốc độ và tần số đầu ra rất cao. Các thiết bị này cung cấp các giải pháp truyền động chính xác, tiết kiệm năng lượng cho trục chính, quạt gió turbo, máy nén khí, bơm chân không và các ứng dụng tốc độ cao khác với tần số đầu ra lên đến 2.000 Hz.
Nhờ các thuật toán điều khiển mạnh mẽ, tần số chuyển mạch cao và việc sử dụng các bộ lọc sóng sin phù hợp, bộ điều khiển động cơ đảm bảo khả năng bảo vệ động cơ tối ưu, giảm thiểu tổn hao và nâng cao tuổi thọ cho cả động cơ và hệ thống. Các tính năng an toàn linh hoạt, công nghệ động cơ đa năng và dải công suất có thể mở rộng cho phép thiết bị đáp ứng nhiều cấu hình máy móc và hệ thống khác nhau.
ĐIỂM NỔI BẬT CỦA HIGH-SPEED DRIVE COMBIVERT S6
- Bộ điều khiển động cơ với công suất định mức lên đến 900 kW / 1.600 A
- Tích hợp chức năng giám sát tốc độ an toàn
- Bảo vệ động cơ và tối ưu hiệu suất hệ thống với bộ lọc sóng sin
- Điều khiển chính xác không cần encoder cho nhiều loại động cơ khác nhau
- Tốc độ quay lên đến 120.000 vòng/phút và tần số đầu ra lên đến 2.000 Hz.
- Tích hợp nguồn cấp cho bộ điều khiển ổ từ (Magnetic Bearing Controller)
- Lớp phủ bảo vệ 3C3 dành cho môi trường khắc nghiệt
THÔNG SỐ KỸ THUẬT
COMBIVERT F6 HIGH-SPEED
| Cấp công suất | Điện áp 3 pha 400 V |
|---|---|
| Dải công suất | 7,5 kW … 900 kW |
| Dòng điện định mức | 9,5 A … 1.600 A |
| Phiên bản thiết bị | APPLICATION | PRO |
|---|---|---|
| Giao tiếp Fieldbus | EtherCAT, PROFINET (IRT), EtherNet/IP, POWERLINK, Modbus/TCP | EtherCAT, PROFINET, ModBus/TCP |
| Giao diện truyền thông | CAN, chẩn đoán RS485/232 | CAN, chẩn đoán RS485/232, Ethernet, ModBus/RTU |
| An toàn chức năng | Các chức năng an toàn phụ thuộc vào tốc độ/vị trí dựa trên STO, SBC và bộ mã hóa tùy chọn | Các chức năng an toàn phụ thuộc tốc độ STO, SBC và không cần bộ mã hóa |
| Safety Profile | Bảo mật qua EtherCAT (FSoE), PROFIsafe | Bảo mật qua EtherCAT (FSoE) |
| Giao diện bộ mã hóa | Bộ mã hóa đa năng | Tùy chọn bộ mã hóa đa năng |
Các tính năng chính nổi bật của COMBIVERT F6 HIGH-SPEED
- Làm mát bằng không khí hoặc chất lỏng, lắp đặt âm tường hoặc xuyên lỗ.
- Tần số đóng cắt linh hoạt từ 2 kHz đến 16 kHz.
- Tần số đầu ra cao lên đến 2.000 Hz
- Nhiệt độ hoạt động cao lên đến 55 °C đối với các phiên bản làm mát bằng chất lỏng.
- Điều khiển tốc độ không cần bộ mã hóa cho động cơ IPM, PM, động cơ từ trở không đồng bộ và đồng bộ
- Đảm bảo duy trì nguồn cấp ổn định cho hệ thống ổ từ (Magnetic Bearing).
- Giao diện Multi-Ethernet cho phép kết nối linh hoạt với nhiều hệ thống điều khiển.
- Tích hợp các chức năng an toàn không cần bộ mã hóa để giám sát tốc độ đáng tin cậy.
- Giao diện Multi-Fieldbus hỗ trợ kết nối plug-and-play với cấp điều khiển.
THÔNG SỐ KỸ THUẬT
COMBIVERT S6
| Cấp công suất | Điện áp 1 pha 230 V | Điện áp 3 pha 400 V |
|---|---|---|
| Dải công suất | 0,75 kW và 1,5 kW | 0,75 kW … 7,5 kW |
| Dòng điện định mức | 4 A và 7 A | 2,6 A … 16,5 A |
| Dòng điện cực đại (3 giây / 60 giây) | 2 x I n / 1,5 x I n | 2,5 x I n / 2 x I n |
| Phiên bản thiết bị | APPLICATION | PRO |
|---|---|---|
| Giao tiếp Fieldbus | EtherCAT, PROFINET (IRT), EtherNet/IP, POWERLINK, Modbus/TCP | EtherCAT, PROFINET, ModBus/TCP |
| Giao diện truyền thông | CAN, chẩn đoán RS485/232 | CAN, chẩn đoán RS485/232, Ethernet, ModBus/RTU |
| An toàn chức năng | Các chức năng an toàn phụ thuộc vào tốc độ/vị trí dựa trên STO, SBC và bộ mã hóa tùy chọn | Các chức năng an toàn phụ thuộc tốc độ STO, SBC và không cần bộ mã hóa |
| Safety Profile | Bảo mật qua EtherCAT (FSoE), PROFIsafe | Bảo mật qua EtherCAT (FSoE) |
| Giao diện bộ mã hóa | Bộ mã hóa đa năng | Tùy chọn bộ mã hóa đa năng |
Các tính năng chính khác – COMBIVERT S6
- Khả năng chịu tải quá tải cao lên đến 250% cho hiệu suất tối đa.
- Thích hợp cho nhiều công nghệ động cơ khác nhau, có hoặc không có bộ mã hóa.
- Bộ lọc nguồn tích hợp, rò rỉ thấp (< 5 mA), có thể đặt hàng riêng mà không cần bộ lọc.
- Thiết kế dạng Book Size (sách) nhỏ gọn, giúp tiết kiệm không gian lắp đặt trong tủ điện.
- Nhiều tùy chọn đa dạng cho động cơ, bộ mã hóa và giao diện truyền thông.
- Công nghệ an toàn tích hợp với các chức năng an toàn có thể mở rộng.
AN TOÀN CHỨC NĂNG
Chức năng an toàn không cần bộ mã hóa Encoder
Bộ điều khiển động cơ KEB cung cấp các chức năng an toàn có thể mở rộng trực tiếp trong bộ điều khiển. Ở phiên bản PRO, COMBIVERT F6 và S6 cho phép chức năng an toàn không cần bộ mã hóa Encoder. Tại đây, các chức năng an toàn và giá trị giới hạn có thể được cấu hình linh hoạt thông qua các ngõ Digital I/O và/hoặc giao thức Safety over EtherCAT (FSoE). Hơn nữa, chức năng giám sát tốc độ an toàn không cần bộ mã hóa có thể được sử dụng bất kể loại động cơ nào được sử dụng, phù hợp với nhiều ứng dụng khác nhau. Điều này đảm bảo rằng bộ điều khiển không vượt quá giới hạn tốc độ đã đặt mà không cần thêm bất kỳ thao tác nào.
Lợi thế
- Tiết kiệm chi phí so với các giải pháp an toàn truyền thống
- Tránh vận hành trong các dải tốc độ nguy hiểm mà không cần thêm giải pháp bổ sung.
- Ít dây dẫn hơn – không cần đến công tắc tơ hoặc các linh kiện an toàn truyền thống khác.
- Phản hồi nhanh chóng – đánh giá trực tiếp các chức năng an toàn trong hệ thống truyền động.
- Dễ sử dụng – tối đa tám chế độ an toàn khác nhau cho mỗi chức năng
ĐƯỢC ỨNG DỤNG SỬ DỤNG TRONG CÁC LĨNH VỰC
MÁY CHẾ BIẾN GỖ
Từ hệ thống điều khiển với nhiều tính năng phần mềm, đến việc xử lý mọi dữ liệu quy trình máy móc và bộ chuyển đổi truyền động, đến động cơ với hộp số và phanh, KEB là đối tác hiệu suất cao trong ngành chế biến gỗ.
MÁY NÉN LY TÂM VÀ MÁY THỔI KHÍ TURBO
Trong các ứng dụng quạt gió tuabin, khả năng điều khiển chính xác, tốc độ cao và hiệu quả năng lượng tối đa đóng vai trò đặc biệt quan trọng. Các giải pháp Drive của KEB đáp ứng tin cậy các yêu cầu của các hệ thống quạt gió tuabin hiện đại, đồng thời góp phần giảm chi phí vận hành và chi phí bảo trì.
