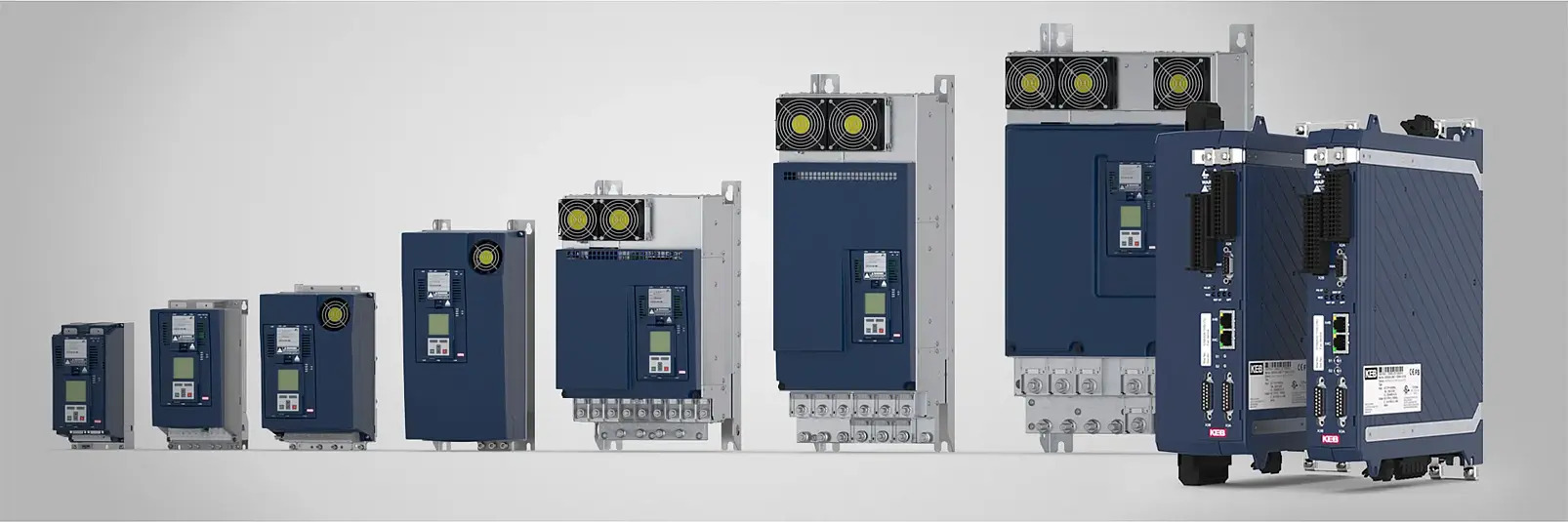

Lift Drives COMBIVERT F6 và COMBIVERT S6 cung cấp giải pháp truyền động mạnh mẽ và chính xác cho các hệ thống thang máy hiện đại. Thiết bị cho phép kiểm soát tốc độ và mô-men xoắn chính xác, đảm bảo hoạt động êm ái, thoải mái và tiết kiệm năng lượng – bất kể tải trọng và chiều cao nâng thang máy.
Với gói phần mềm Lift được phát triển chuyên biệt cho vận hành thang máy, các Drive này đáp ứng các yêu cầu an toàn cao nhất và mang lại sự linh hoạt tối đa trong thiết kế các hệ thống khác nhau. Nhờ thiết kế nhỏ gọn, khả năng chịu quá tải cao và chất lượng điều khiển tuyệt vời, Lift Drives COMBIVERT F6 và S6 Lift lý tưởng cho các ứng dụng thang máy có không gian lắp đặt hạn chế và yêu cầu tiện nghi cao nhất.
ĐIỂM NỔI BẬT Lift Drives COMBIVERT F6/S6
- Khả năng quá tải
- Thiết kế nhỏ gọn
- Vận hành động cơ linh hoạt: Dành cho động cơ không đồng bộ/đồng bộ, có hoặc không có hộp số.
- Điều khiển không cần bộ mã hóa cho động cơ không đồng bộ/đồng bộ
- Tần số đóng cắt cao
THÔNG SỐ KỸ THUẬT Lift Drives COMBIVERT F6/S6
| Phiên bản thiết bị | COMBIVERT F6 Lift | COMBIVERT S6 Lift | |
|---|---|---|---|
| Phạm vi công suất | 0,75 kW … 250 kW – 400/480 V | ||
| 0,75 kW … 45 kW – 200 V 3 Ph | |||
| 0,75 kW … 1,5 kW – 200 V 1 Ph | |||
| Dòng điện định mức | 11A … 460 A | 4 A …16,5 A | |
| Dòng điện cực đại (60 giây) | …2 x I n | …2 x I n | |
| Giao tiếp Fieldbus | CANopen Lift (CiA 417), DCP 3 +4, Modbus, DIN 66019, Ethernet TCP/IP | ||
| Giao diện truyền thông | CAN, giao tiếp nối tiếp RS-323/485, RS-232/485, Ethernet | ||
| An toàn chức năng | STO, SBC | ||
| Giao diện bộ mã hóa | Bộ mã hóa đa năng |
Các chức năng nâng cao giúp tối ưu hóa hoạt động thang máy.
- Xác định quán tính tự động cho toàn bộ hệ thống
- Hàm Ogive giúp cải thiện khả năng vận hành đối với các hành trình ngắn.
- Bộ đếm lượt đi và bộ đếm đổi hướng
- Hỗ trợ các chế độ vận hành khẩn cấp trong trường hợp động đất, sơ tán hoặc các tình huống khẩn cấp khác.
- Nhật ký sự kiện và lỗi kèm dấu thời gian (timestamp)
- Tự động hiệu chỉnh dữ liệu động cơ
- Chức năng tạo mô-men tiền tải (Synthetic Pre-Torque)
- Giám sát mạch hãm phanh (Brake Chopper) với chức năng dừng an toàn.
- Vận hành khẩn cấp không cần bộ mã hóa Encoder của động cơ đồng bộ
- Chế độ tốc độ thích ứng khi công suất nguồn điện lưới bị giới hạn
AN TOÀN CHỨC NĂNG TRONG THI CÔNG THANG MÁY
An toàn là yếu tố then chốt trong xây dựng thang máy. Bộ điều khiển thang máy Lift Drives COMBIVERT F6 và S6 Lift tích hợp trực tiếp các chức năng an toàn (đã được kiểm chứng) vào bộ biến tần, góp phần bảo vệ con người, thiết bị và công trình mà không cần bổ sung thêm các thành phần an toàn bên ngoài.
Lợi ích cho các nhà sản xuất thang máy
- Giảm độ phức tạp của hệ thống nhờ tích hợp sẵn các chức năng an toàn
- Không cần sử dụng card mở rộng, giao diện multi-encoder được tích hợp sẵn trên thiết bị.
- Ít linh kiện bên ngoài hơn, giảm thiểu công sức lắp đặt.
- Quy trình xác minh an toàn được đơn giản hóa
- Tính khả dụng hệ thống cao hơn và giảm thời gian dừng máy.
- Giải pháp đáp ứng nhu cầu mở rộng trong tương lai, bao gồm mở rộng và các yêu cầu tiêu chuẩn mới.
Lift Drives đáp ứng các tiêu chuẩn liên quan dành cho hệ thống thang máy, bao gồm:
- EN 81-20 / EN 81-50
- EN ISO 13849 và IEC 61508 / IEC 61800-5-2
(An toàn chức năng cho máy móc và hệ truyền động)
Nhờ đó, thiết bị hỗ trợ việc đánh giá và xác nhận an toàn chức năng theo tiêu chuẩn đến mức PL e hoặc SIL 3, tùy thuộc vào chức năng an toàn được sử dụng và thiết kế của hệ thống.
Các chức năng liên quan đến an toàn được thực hiện trực tiếp bên trong thiết bị – không cần rơle an toàn hoặc công tắc tơ động cơ bên ngoài:
Tắt mô-men xoắn an toàn (STO)
- Tắt mô-men xoắn động cơ an toàn hai kênh (Two-channel)
- Đạt chứng nhận theo tiêu chuẩn PL e / SIL 3
- Có thể vận hành mà không cần sử dụng contactor động cơ.
- Ưu điểm: giảm thiểu công sức đấu dây, giảm nhiễu điện từ EMC, giảm các nguồn gây lỗi tiềm ẩn.
Hệ thống kiểm soát phanh an toàn (SBC)
- Giám sát phanh động cơ thông qua các ngõ vào chuyên dụng
- Đáp ứng các yêu cầu về UCM (Unintended Car Movement – chuyển động không chủ ý của cabin thang máy)
- Tăng cường an toàn trong quá trình dừng và giữ vị trí.
Ngoài ra, Lift Drives COMBIVERT F6 và S6 Lift còn cung cấp nhiều chức năng để đảm bảo vận hành an toàn và ngăn ngừa sự cố:
- Kiểm tra pha động cơ trước mỗi lần vận hành
- Giám sát quá tốc độ và phát hiện kẹt cơ khí
- Giám sát tốc độ và mô-men xoắn
- Chức năng bảo vệ động cơ bằng phần mềm.
- Giám sát nhiệt độ của động cơ và biến tần
- Giám sát nội bộ các bộ phận phanh và nguồn điện.
- Giám sát giảm tốc đối với thang máy trục ngắn
- Các chế độ đặc biệt dành cho sơ tán, vận hành UPS và động đất.
Ngoài ra, đối với động cơ đồng bộ, chức năng sơ tán vẫn có thể được thực hiện mà không cần encoder, ví dụ trong trường hợp xảy ra sự cố hoặc trong quá trình bảo trì.
ĐIỀU KHIỂN BẰNG BỘ VẬN HÀNH THANG MÁY LIFT OPERATOR
- Giao diện trực quan
- Thuật ngữ thang máy, hỗ trợ 7 ngôn ngữ
- Lựa chọn đơn vị đo lường hệ mét hoặc hệ Anh.
- Tích hợp truyền thông USB và Ethernet.
- Chẩn đoán chi tiết và ghi nhật ký dữ liệu
- Bảo vệ tham số với 5 cấp mật khẩu.
- Thư viện tham số tùy chỉnh có sẵn
- Không gian bộ nhớ và đồng hồ thời gian thực
- Chẩn đoán chi tiết
- Có thể sử dụng như một màn hình hiển thị từ xa
ĐƯỢC ỨNG DỤNG SỬ DỤNG TRONG CÁC LĨNH VỰC
THANG MÁY & THANG CUỐN
Lift Drives COMBIVERT F6/S6 với các tính năng nâng hạ đặc biệt, hệ thống tái tạo năng lượng, công nghệ lọc phù hợp và nhiều tính năng khác – Là những điều kiện tiên quyết cho việc vận hành hệ thống thang máy một cách an toàn và hiệu quả.
