ỨNG DỤNG TỐC ĐỘ CAO

Cho dù là động cơ không đồng bộ, đồng bộ, đồng bộ từ trở hay động cơ IPM: Tất cả các loại động cơ đều có thể được điều khiển và vận hành bởi bộ điều khiển truyền động COMBIVERT F6 hoặc COMBIVERT S6 ở tốc độ cao lên đến 120.000 vòng/phút bằng phương pháp ASCL hoặc SCL với khả năng điều khiển không cảm biến cực kỳ linh hoạt. Tùy thuộc vào yêu cầu cụ thể, điều này có thể thực hiện được có hoặc không có bộ mã hóa. Điều này có nghĩa là không có gì cản trở việc sử dụng động cơ trong các ứng dụng tốc độ cao.

TRUYỀN ĐỘNG TẦN SỐ CAO

CÔNG NGHỆ TRUYỀN ĐỘNG VÀ BỘ LỌC HIỆU NĂNG CAO

Việc vận hành các trục chính tần số cao, dùng để dẫn động nhiều loại dụng cụ từ dao phay cỡ nhỏ đến lưỡi cưa có đường kính 400 mm, cũng như các ứng dụng cần vận chuyển lưu lượng không khí lớn, được thực hiện bằng động cơ điện tốc độ cao. Trong những ứng dụng này, điều quan trọng là phải duy trì mô-men xoắn cao và ổn định trên toàn bộ dải tốc độ.

Để điều khiển tốc độ cao một cách tin cậy, cần có công nghệ truyền động bảo đảm hiệu suất tối ưu. Dù sử dụng động cơ không đồng bộ, động cơ đồng bộ, động cơ từ trở đồng bộ hay động cơ IPM, các bộ điều khiển truyền động của KEB Automation đều có thể đáp ứng tốc độ lên đến 120.000 vòng/phút. Tùy theo yêu cầu của từng ứng dụng, hệ thống có thể vận hành có hoặc không sử dụng cảm biến. Nhờ đó, các động cơ có thể được ứng dụng hiệu quả trong những hệ thống tốc độ cao mà không gặp trở ngại về công nghệ điều khiển.

ĐIỂM NỔI BẬT

Bộ truyền động và bộ lọc KEB đáp ứng các yêu cầu tốc độ cao
Hiệu năng vượt trội cho nhiều loại kết cấu động cơ
Tốc độ lên đến 120.000 vòng/phút, tần số từ trường quay lên đến 2.000 Hz
Các phương pháp điều khiển SCL, ASCL và ASiCL
Giao diện đa bộ mã hóa, tương thích với nhiều loại encoder

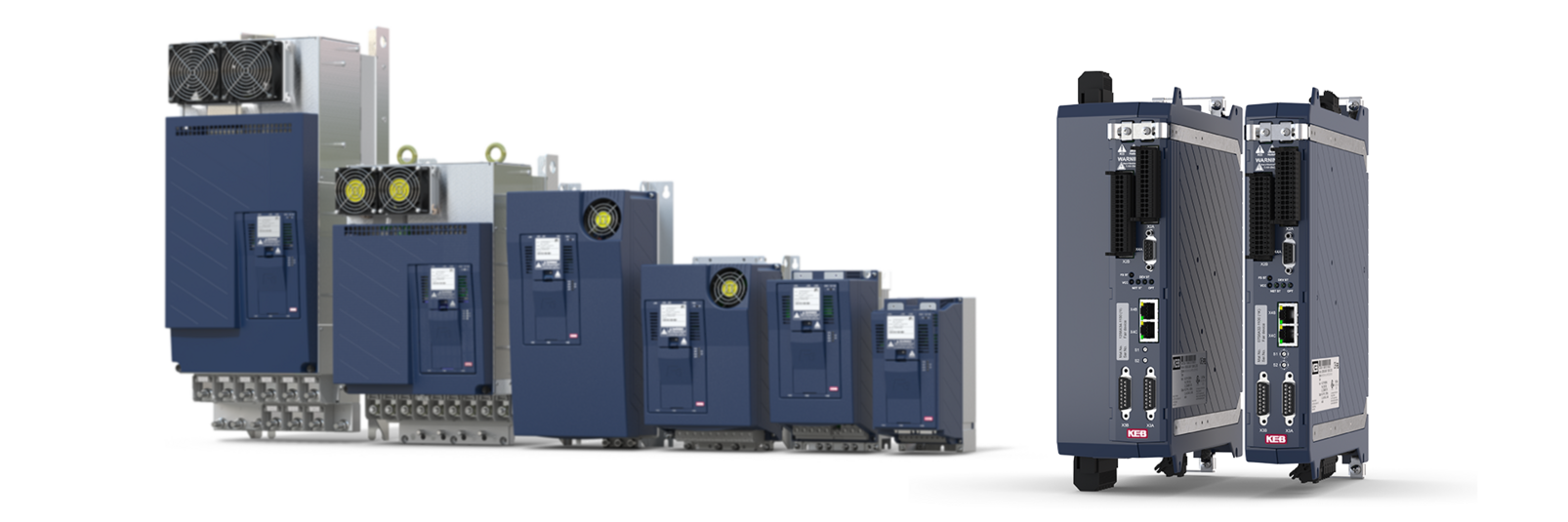

BỘ ĐIỀU KHIỂN TRUYỀN ĐỘNG F6 VÀ S6

Các bộ điều khiển truyền động COMBIVERT F6 và S6 đã được sử dụng trong rất nhiều ứng dụng suốt nhiều năm, bao gồm cả những ứng dụng tốc độ cao. Nhờ đó, KEB có thể cung cấp giải pháp phù hợp cho truyền động trục chính máy phay, cũng như truyền động máy thổi tuabin hoặc máy nén. Hệ thống hỗ trợ công suất lên đến 450 kW, dòng điện động cơ lên đến 800 A và tần số từ trường quay lên đến 2.000 Hz cho các ứng dụng gia công chính xác. F6 và S6 cũng có khả năng tùy biến linh hoạt nhờ nhiều tùy chọn an toàn không cảm biến có thể cấu hình, đa dạng giao diện bộ mã hóa và các giải pháp làm mát hiệu quả.

TRUYỀN ĐỘNG TẦN SỐ CAO

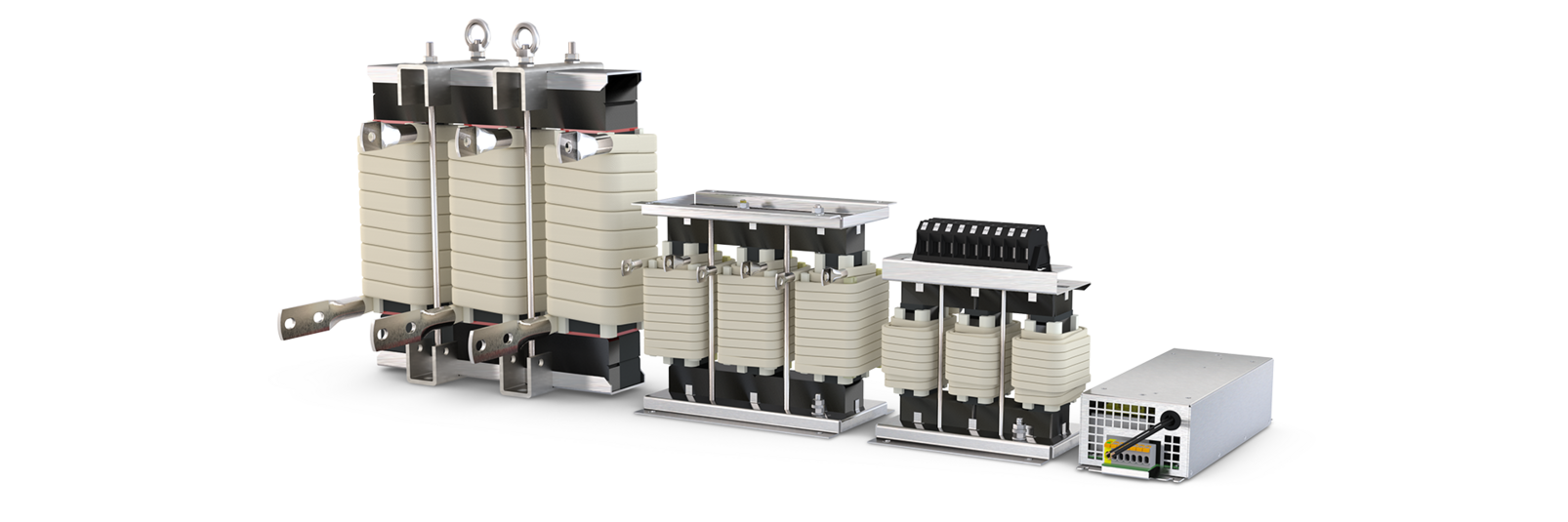

Các bộ lọc đầu ra thuộc dòng COMBILINE Z2 có thể được cấu thành từ cuộn kháng động cơ và bộ lọc sóng sin kết hợp với cụm tụ điện. Cấu hình này tạo thành các bộ lọc tốc độ cao, giúp bảo vệ cuộn dây động cơ khỏi các đỉnh điện áp, hạn chế hiện tượng quá nhiệt, giảm nhiễu điện từ EMC và qua đó kéo dài tuổi thọ động cơ.

Việc sử dụng vật liệu lõi chuyên dụng cùng dây dẫn cao tần cho cuộn dây do KEB phát triển riêng giúp bộ lọc đạt mức tổn hao rất thấp. Các bộ lọc này tương thích với bộ điều khiển truyền động COMBIVERT F6 và S6, đồng thời được thiết kế chuyên biệt cho những ứng dụng có tần số đầu ra cao. Sự kết hợp này cho phép người dùng triển khai các giải pháp truyền động có hiệu suất tổng thể cao.

ASCL, ASiCL VÀ SCL – CÁC PHƯƠNG PHÁP ĐIỀU KHIỂN CỦA KEB

Các phương pháp SCL, ASCL và ASiCL của KEB cho phép điều khiển tốc độ cao với đặc tính động học cao.

Đối với truyền động vòng kín không cảm biến sử dụng động cơ không đồng bộ, phương pháp ASCL, viết tắt của Asynchronous Closed Loop, được áp dụng. Phương pháp này được bổ sung bởi ASiCL, viết tắt của Asynchronous Single Current Closed Loop, cho phép động cơ vận hành ổn định không cần cảm biến ngay cả ở tốc độ rất thấp, đồng thời bảo đảm khả năng điều khiển tốc độ trượt của máy điện không đồng bộ. Nhờ đó, công suất trên trục có thể được khai thác trong toàn bộ dải tốc độ, từ mức thấp nhất đến cao nhất.

Một ứng dụng điển hình là động cơ trục chính tốc độ cao trong thiết bị gia công không sử dụng bộ mã hóa tốc độ. Ngoài ra, phương pháp SCL, viết tắt của Synchronous Closed Loop, cho phép điều khiển chính xác tốc độ và mô-men mà không cần cảm biến đối với động cơ đồng bộ tốc độ cao hoặc động cơ IPM có nam châm vĩnh cửu đặt bên trong rôto.

CÔNG NGHỆ MÔ PHỎNG HARDWARE-IN-THE-LOOP

KEB sử dụng công nghệ mô phỏng để tái tạo và đánh giá các ứng dụng tốc độ cao ngay từ giai đoạn đầu mà không cần sử dụng động cơ thực tế. Nhờ công nghệ HIL, Hardware-in-the-Loop, hệ thống có thể được kiểm tra trước khi tiến hành chạy thử thực tế tại hiện trường.

Công nghệ này cho phép tạo bộ tham số để tải xuống thiết bị, kiểm tra các dữ liệu vận hành như mô-men và tốc độ, đồng thời phát hiện sớm những lỗi cài đặt tham số có thể gây mất ổn định cho máy móc hoặc hệ thống trong quá trình vận hành sau này. Do các tham số cơ bản đã được mô phỏng và xác minh trước, người dùng có thể rút ngắn thời gian chạy thử, giảm chi phí và đẩy nhanh quá trình đưa hệ thống vào vận hành.
