MÔI TRƯỜNG PHÁT TRIỂN TÍCH HỢP
COMBIVIS studio 6

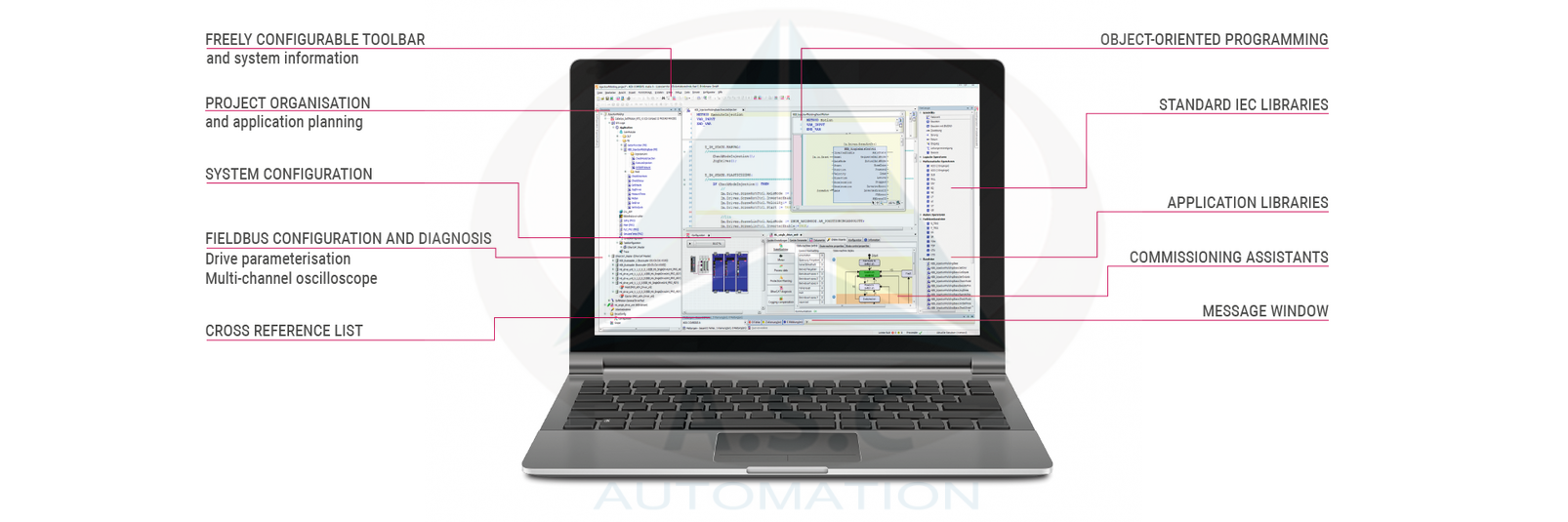

COMBIVIS studio 6 là bộ phần mềm tự động hóa thông minh của KEB. Nó kết hợp việc tạo dự án điều khiển chuyển động theo tiêu chuẩn IEC 61131-3, lựa chọn linh kiện có hướng dẫn, cấu hình bus trường và tham số hóa bộ truyền động. Từ giai đoạn lập kế hoạch và bố trí đến việc triển khai các trình tự điều khiển và cấu hình chuyển động đa trục, cho đến các giai đoạn khởi động và tinh chỉnh, người dùng đều được hỗ trợ bởi một công cụ phần mềm. Dựa trên thư viện, mẫu và cơ sở dữ liệu thiết bị phong phú, các giải pháp cho nhiều ứng dụng khác nhau có thể được tạo ra một cách nhanh chóng và dễ dàng.
ĐIỂM NỔI BẬT
- Phát triển ứng dụng IEC 61131-3
- Cơ sở dữ liệu thiết bị và thư viện
- Trợ lý khởi động và chẩn đoán
- Tích hợp HMI của COMBIVIS studio
- Cơ sở dữ liệu tài liệu
ĐẶC TẢ CHƯƠNG TRÌNH
COMBIVIS studio 6
Trong phần mềm COMBIVIS studio 6 của KEB, việc phát triển ứng dụng IEC 61131-3 và tham số hóa hệ thống truyền động được kết hợp thành một công cụ kỹ thuật hiệu quả cho các giải pháp tự động hóa riêng lẻ.
Phần mềm cho phép dễ dàng truy cập lập trình theo tiêu chuẩn IEC 61131-3, từ đó đặt nền tảng cho các mã nguồn độc lập và hướng tới tương lai với sự lựa chọn linh hoạt các ngôn ngữ lập trình. Người dùng được hưởng lợi từ tính năng “SmartCoding” tiện lợi với các công cụ khai báo, chẩn đoán lỗi, gỡ lỗi và phân tích dữ liệu trực tuyến.
Việc truy cập vào cơ sở dữ liệu KEB cũng giúp tiết kiệm thời gian khi truy cập vào hướng dẫn vận hành, bản vẽ kỹ thuật và bảng dữ liệu để chuẩn bị dự án và lập tài liệu.
Các thư viện của KEB mở ra khả năng truy cập trực tiếp vào lập trình chuyển động cho các hệ thống truyền động đồng bộ, tương thích thời gian thực. Các trình chỉnh sửa tích hợp hỗ trợ việc chuẩn bị hồ sơ trong các lĩnh vực đĩa cam, bánh răng điện tử, đồng bộ góc và tích hợp mã G.
Phần mềm kỹ thuật COMBIVIS studio 6 được trang bị đầy đủ các công cụ hỗ trợ khởi động, máy hiện sóng kỹ thuật số, công cụ sao lưu và phục hồi dữ liệu, cùng với các thiết lập chuyên gia mở rộng để tinh chỉnh tối ưu hệ thống.
Tự động hóa theo tiêu chuẩn
COMBIVIS studio 6 được phát triển để ngay cả những tác vụ phức tạp cũng có thể được lập trình dễ dàng.
Việc sử dụng các ngôn ngữ tiêu chuẩn của IEC 61131-3 mở đường cho việc tái sử dụng mã đã được phát triển trước đó trong các dự án tương lai. Được thiết kế cho tự động hóa công nghiệp, COMBIVIS studio 6 cung cấp mọi thứ mà người dùng cần để lập trình hệ thống điều khiển — bao gồm cả việc bảo vệ chuyên môn.
- Ngôn ngữ tiêu chuẩn của IEC 61131-3
- Lập trình hướng đối tượng ở trình độ ngôn ngữ cao cấp
- Bộ công cụ mở rộng và thư viện tiêu chuẩn.
- Quản lý đa nhiệm có thể ưu tiên.

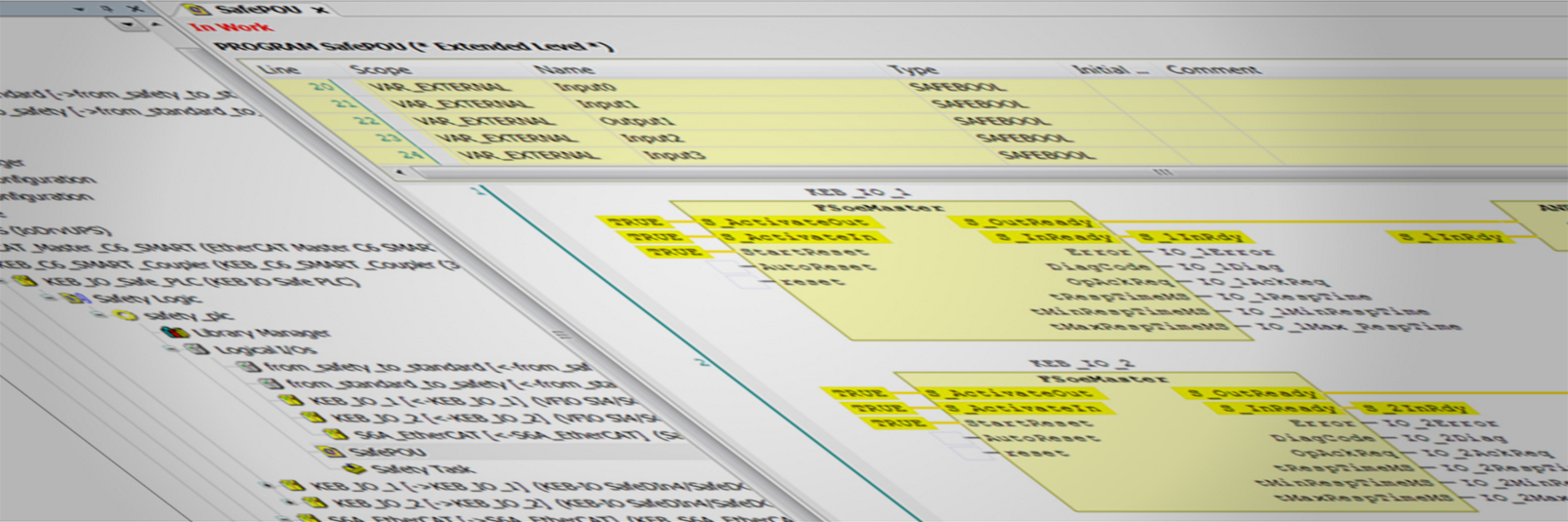

TRÌNH CHỈNH SỬA IEC 61131-3
Cấp độ phát triển của COMBIVIS studio 6 mang đến khả năng lập trình linh hoạt, đầy đủ các chức năng trực tuyến và ngoại tuyến, trình biên dịch và các thành phần phục vụ cho cấu hình, trực quan hóa và chẩn đoán. Nhờ phản hồi từ người dùng, tất cả các trình chỉnh sửa đều được thiết kế thực tế, giúp sử dụng đơn giản và tiết kiệm thời gian.
Phần mềm KEB sử dụng các ngôn ngữ lập trình tiêu chuẩn quốc tế của IEC 61131-3 làm nền tảng:
- Sơ đồ thang
- Sơ đồ khối chức năng
- Danh sách lệnh
- Sơ đồ chức năng liên tục
- Sơ đồ chức năng tuần tự
- Văn bản có cấu trúc
Ngoài ra, cũng có thể sử dụng Continuous Function Chart (CFC).
GỠ LỖI VÀ THEO DÕI
- Đọc, viết và gán giá trị trực tuyến
- Điểm dừng có thể lập trình
- Điều khiển trình tự
- So sánh dự án
- Ngăn xếp cuộc gọi
- Danh sách tham chiếu chéo
- Trình ghi nhật ký sự kiện
- Cửa sổ theo dõi do người dùng định nghĩa
- Chuyển đổi nhị phân, thập phân và thập lục phân
- Xu hướng đa kênh với chức năng kích hoạt
COMBIVIS studio HMI: trực quan hóa tích hợp
COMBIVIS studio 6 liên kết phần mềm trực quan hóa COMBIVIS studio HMI với dự án điều khiển và tổ chức việc trao đổi biến và trình điều khiển tự động cũng như lưu trữ dự án.
ĐIỂM NỔI BẬT
- Lái xe tự động và trao đổi biến đổi
- Phát triển song song các dự án giao diện người máy (HMI) và điều khiển.
- Một giao diện HMI và nhiều nguồn điều khiển.
- Khả năng lưu trữ ở cấp độ cao hơn
CƠ SỞ DỮ LIỆU TÀI LIỆU
Cơ sở dữ liệu tài liệu KEB cung cấp cho người dùng một kho kiến thức đa năng và linh hoạt. Nó tự động cập nhật liên tục trong nền, điều đó có nghĩa là nó luôn luôn ở trạng thái hiện đại nhất.
ĐIỂM NỔI BẬT
- Cập nhật trực tuyến tự động
- Lựa chọn nội dung ngoại tuyến riêng lẻ
- Chức năng tìm kiếm trực tiếp theo tài liệu tham số
KHỞI ĐỘNG, CHẨN ĐOÁN VÀ TỐI ƯU HOÁ Ổ ĐĨA
Công cụ này bao gồm các chức năng giúp việc thiết lập và tối ưu hóa ổ đĩa trở nên dễ dàng hơn.
- Khởi động
- Động cơ
- Encoder
- Hoạt động được điều chỉnh không cần Encoder
- Điều khiển bộ truyền động
- Sự an toàn
- Phân tích Fieldbus
-
Bù mô-men cogging / bù mô-men gợn do răng từ
BỘ ĐIỀU KHIỂN KÊNH KEB – CỔNG ĐA FIELDBUS
Chức năng cổng kết nối cho phép giao tiếp với các thiết bị KEB thông qua nhiều giao diện bus trường khác nhau.
- Truy cập trực tiếp vào các thông số truyền động thông qua cấu trúc liên kết mạng và bus trường.
- Cổng giao tiếp đa bus cho EtherCAT, CAN open, HSP5, EtherNet/IP, EtherNet TCP/IP, RS232/RS458 nối tiếp, PROFINET, PROFIBUS, INTERBUS, POWERLINK
- Có thể truy cập ngay cả trong chế độ hoạt động đồng bộ.
CÁC GÓI MỞ RỘNG CHO COMBIVIS studio 6
Các gói mở rộng là những phần bổ sung đặc biệt cho phép bạn tùy chỉnh phần mềm COMBIVIS studio 6 sao cho phù hợp hơn với ứng dụng của mình nếu cần. Một gói được tích hợp vào môi trường COMBIVIS studio 6 và do đó được liên kết với các chức năng cốt lõi. Hãy tìm gói phù hợp với yêu cầu của bạn bên dưới.
CÁC GÓI
Trình hướng dẫn khởi động bơm servo có thể được tích hợp vào COMBIVIS 6 như một gói phần mềm để sử dụng các chức năng một cách cụ thể và dễ dàng hơn.
- Khởi động có hướng dẫn bằng phần mềm COMBIVIS 6 cho bơm servo kết hợp với bộ điều khiển truyền động và động cơ.
- Vận hành nhanh chóng và hiệu quả – không cần kiến thức chuyên môn.
- Khả năng thực hiện khởi nghiệp một cách có cấu trúc.
- Hỗ trợ trực quan cho các thông số ứng dụng bơm servo
- Thiết lập tối ưu cho bộ điều khiển tốc độ và áp suất thông qua chức năng tự điều chỉnh.
- Xác định hiện tượng cộng hưởng thủy lực do bơm bánh răng tạo ra.
- Định nghĩa các thiết lập tham số cho bộ lọc notch được sử dụng để giảm rung động, được tích hợp vào phần mềm bơm servo.
Trình hướng dẫn T6 APD hỗ trợ khởi động bộ điều khiển truyền động dạng mô-đun. Nó được tích hợp vào COMBIVIS 6 và cho phép cấu hình dễ dàng và linh hoạt.
- Trợ lý khởi động hướng dẫn bằng menu
- Giải quyết nhanh chóng các tác vụ điều khiển, bao gồm định nghĩa giao diện cho hệ thống điều khiển xe chính (EVCU).
- Giao diện người dùng đồ họa (GUI) cho các ứng dụng khác nhau hiện có.
- Khả năng tạo giao diện người dùng đồ họa (GUI) do người dùng định nghĩa cho các ứng dụng của riêng bạn.
- Hiển thị trạng thái cho tình trạng hiện tại của thiết bị và lịch sử lỗi.
- Dễ dàng truy cập vào tất cả tài liệu có sẵn.
KIỂM SOÁT THỜI GIAN CHẠY
CHỨC NĂNG
Sử dụng thời gian chạy điều khiển làm cơ sở cho chức năng điều khiển PLC và chuyển động.
- BASIC là phạm vi chức năng cơ bản cho nền tảng tự động hóa KEB (Tiêu chuẩn IEC 61131-3 và thư viện KEB Basic).
- Phạm vi chức năng chuyên nghiệp PRO dành cho nền tảng tự động hóa KEB (đĩa cam, hộp số điện tử, đồng bộ góc)
- NÂNG CAO Phạm vi chức năng nâng cao cho nền tảng tự động hóa KEB (chức năng CNC, mã G, chuyển động được lập trình sẵn)
