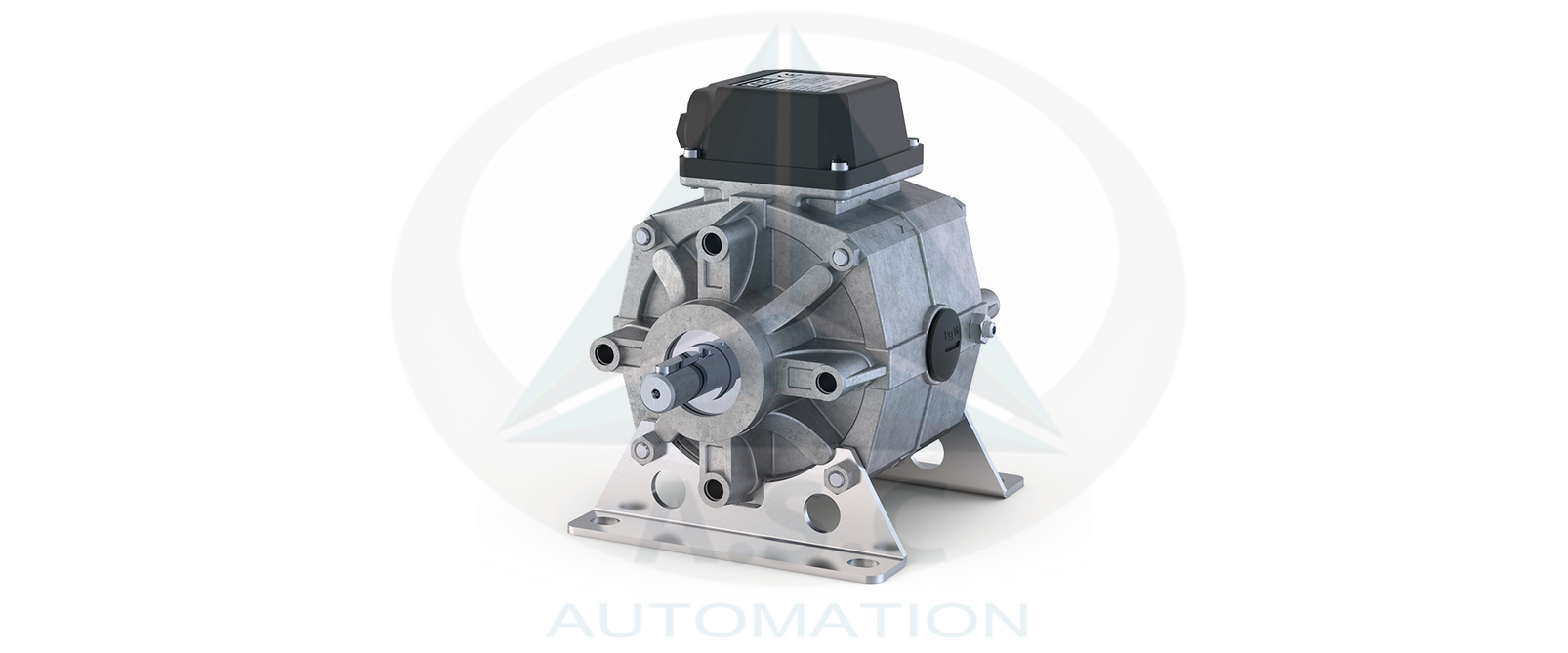

HỘP KẾT HỢP LY HỢP-PHANH COMBIBOX
Bộ ly hợp-phanh COMBIBOX kết hợp phanh điện từ và ly hợp trong một vỏ sẵn sàng để lắp đặt. Quy trình điều chỉnh được cấp bằng sáng chế cho phép điều chỉnh lại khe hở không khí trong điều kiện lắp đặt, giúp kéo dài đáng kể tuổi thọ của các bộ phận ma sát bị mài mòn. Các thiết bị được thiết kế cho hoạt động khởi động/dừng giúp giảm đáng kể mức tiêu thụ năng lượng nhờ cơ cấu truyền động hoạt động liên tục.
ĐIỂM NỔI BẬT
- Có thể tùy chọn hơn 20 phiên bản
- Tần suất đóng cắt cao, độ chính xác định vị tốt
- Giữ tải không có độ rơ
- Cơ cấu điều chỉnh lại khe hở không khí đã được cấp bằng sáng chế
TUỲ CHỌN
Chứng nhận VdS xác nhận chất lượng vượt trội và độ tin cậy tối ưu của sản phẩm cũng như dịch vụ. Đặc biệt trong lĩnh vực công nghệ an toàn và hệ thống truyền động cửa ra vào, cửa cổng, dấu chứng nhận VdS giúp khẳng định độ tin cậy và tạo dựng niềm tin với khách hàng.
Bộ điều khiển COMBIBOX loại 10 lắp đặt sẵn được trang bị ly hợp một mặt và phanh một mặt điều khiển dòng điện. Điều này cho phép tần số chuyển mạch cao và độ chính xác định vị tốt. Kết hợp với bộ chuyển mạch nhanh điện tử COMBITRON, có thể đạt được tần số chuyển mạch cao hơn nữa và khả năng tái tạo tốt hơn về dung sai vượt quá.
Loại 09 của COMBIBOX là một bộ ly hợp điện từ, được tích hợp vào vỏ máy thông thường. Nó cho phép lắp đặt đơn giản giữa các bộ phận như động cơ và hộp số.
Phiên bản loại 06 của COMBIBOX có ly hợp một mặt dòng điện hoạt động và phanh một mặt nam châm vĩnh cửu dòng điện đóng. Biến thể này được đặc trưng bởi việc các vị trí đạt được ở trạng thái không cấp điện vẫn an toàn và không có độ rơ. Giống như tất cả các loại COMBIBOX, loại này cũng được giao hàng sẵn sàng để lắp đặt.

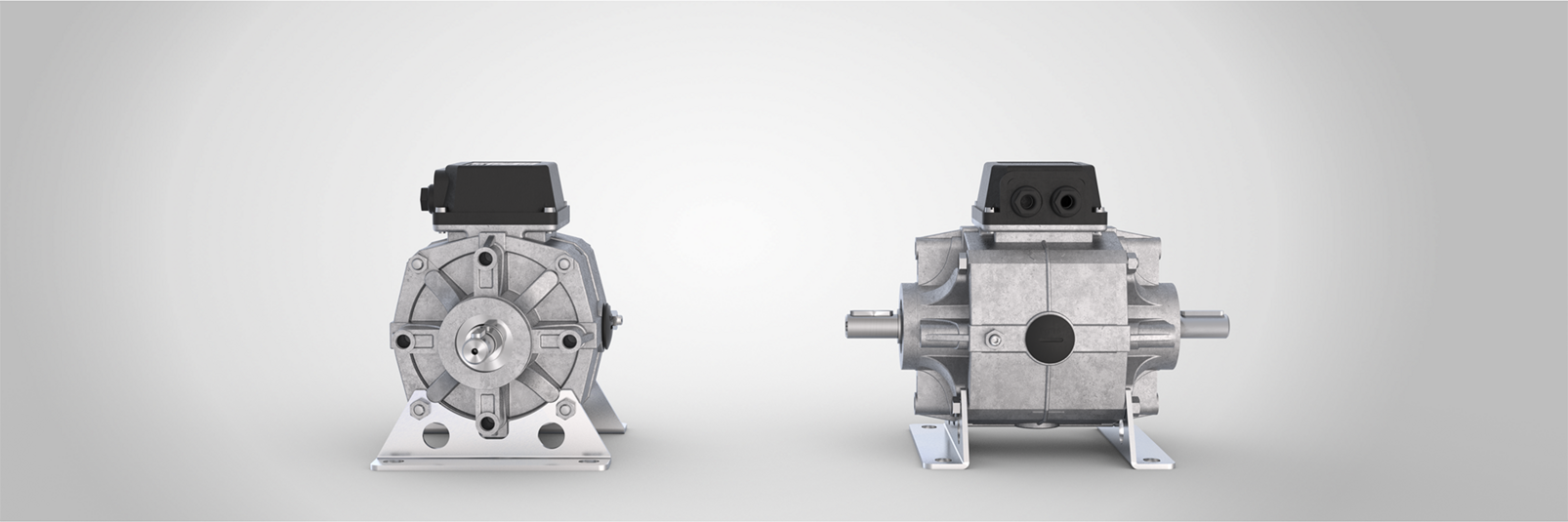

Với sự kết hợp trục vào/trục ra, COMBIBOX được cung cấp một đầu trục ở cả phía đầu vào và đầu ra. Có thể tùy chọn thêm mặt bích cho cả hai phía.
Với sự kết hợp khoan vào/khoan ra, COMBIBOX được cung cấp hai trục rỗng ở phía đầu vào và đầu ra, có nghĩa là hai đầu trục có thể được kết nối. Mặt bích có thể được cung cấp tùy chọn cho cả hai phía.
Với sự kết hợp giữa lỗ khoan vào và trục ra, hộp COMBIBOX được cung cấp một trục rỗng ở phía đầu vào để kết nối với trục động cơ, và một đầu trục ở phía đầu ra. Có thể tùy chọn thêm mặt bích cho cả hai phía.
Với sự kết hợp giữa trục vào và lỗ khoan ra, COMBIBOX được cung cấp một đầu trục ở phía đầu vào và một trục rỗng ở phía đầu ra. Có thể tùy chọn thêm mặt bích cho cả hai phía.
Nếu mặt bích tiêu chuẩn COMBIBOX không phù hợp với tình huống lắp đặt, nó có thể được điều chỉnh trong quy trình sản xuất nội bộ của KEB.
THÔNG SỐ KỸ THUẬT
| Kích cỡ | Mô-men xoắn định mức M 2 [Nm] | Công suất tiêu chuẩn [W] | Đường kính [mm] | Đường kính lỗ rôto tối đa [mm] | Đường kính lỗ trục tối đa [mm] |
| 01 | 0,5 | 6 | 39 | 6 | 6 |
| 02 | 0,75 | 6 | 45 | 8 | 8 |
| 03 | 1,5 | 8 | 54 | 10 | 10 |
| 05 | 3 | 10 | 65 | 17 | 15 |
| 06 | 7 | 15 | 80 | 20 | 18 |
| 07 | 15 | 20 | 100 | 25 | 22 |
| 08 | 30 | 28 | 125 | 30 | 30 |
| 09 | 65 | 35 | 150 | 35 | 35 |
| 10 | 130 | 50 | 190 | 50 | 45 |
| 11 | 250 | 68 | 230 | 65 | 60 |
| 12* | 500 | 85 | 290 | 80 | 70 |
| 13* | 750 | theo yêu cầu | 355 | 90 | 90 |
| 14* | 1250 | theo yêu cầu | 440 | theo yêu cầu | theo yêu cầu |
Điện áp tiêu chuẩn: 24 V | Điện áp đặc biệt: theo yêu cầu.
Mô-men xoắn định mức đạt được sau khi điều chỉnh khớp nối các bộ phận ma sát.
* Giải pháp dự án tùy thuộc vào số lượng.
