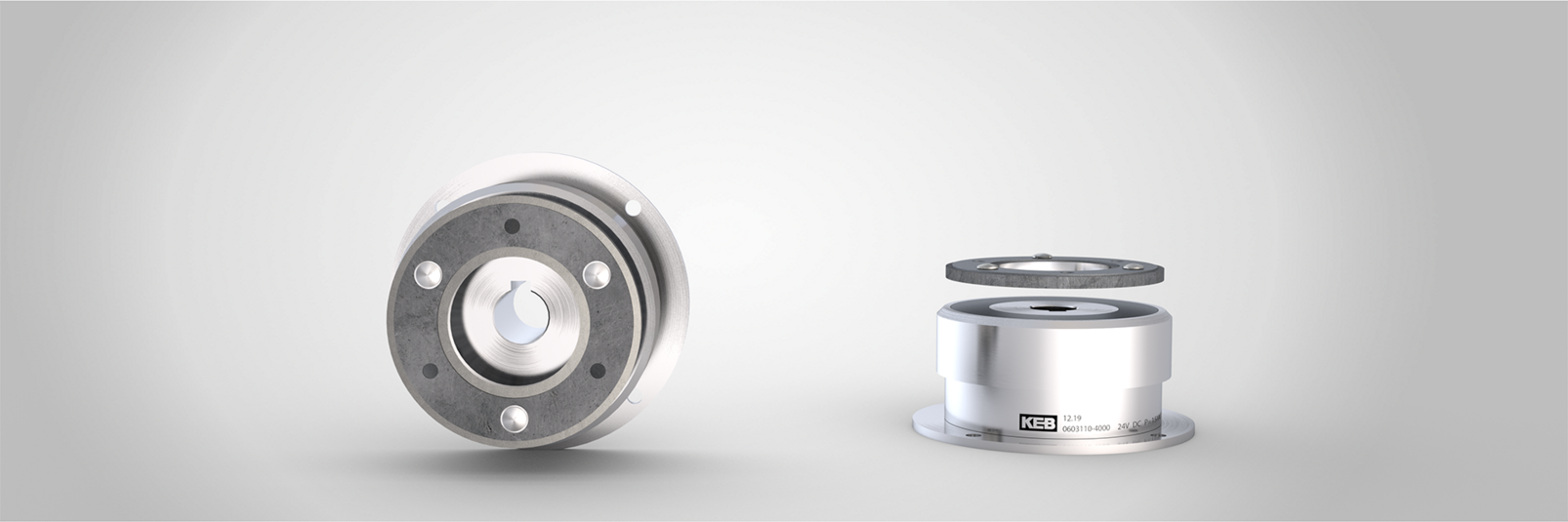

Bộ ly hợp điện từ COMBINORM C cung cấp khả năng khớp ly hợp khi được cấp điện. Thiết bị cho phép đóng/ngắt các bộ phận chức năng một cách đơn giản và chính xác. Ly hợp điện từ phù hợp cho các ứng dụng yêu cầu định vị tin cậy và truyền mô-men xoắn trong các kết nối trục có thể đóng/ngắt, đặc biệt trong các quy trình hoạt động đồng bộ.
Ly hợp điện từ có dải mô-men xoắn từ 0,5 Nm đến 1.250 Nm.
ĐIỂM NỔI BẬT
- 13 kích cỡ
- Thời gian đóng/ngắt ngắn
- Độ chính xác định vị và độ tin cậy cao
- Thiết kế cho chế độ làm việc S1 hoặc 100% chu kỳ làm việc
- Đạt tiêu chuẩn ISO loại B theo VDE 0580.
- Dải nhiệt độ và điện áp hoạt động rộng
- Mô-men xoắn có thể điều chỉnh liên tục
- Điện áp tiêu chuẩn 24V
TUỲ CHỌN
Nếu mặt bích tiêu chuẩn của COMBINORM C không phù hợp với điều kiện lắp đặt, KEB có thể tùy chỉnh mặt bích ngay trong quy trình sản xuất nội bộ của KEB.
Các hạng mục có thể được điều chỉnh như hình dạng, kiểu bố trí lỗ, lỗ xuyên, bố trí vòng lỗ bắt vít, rãnh lắp đặt hoặc bổ sung phần khoét chỗ lắp ổ bi.
Nếu dự định đưa sản phẩm sử dụng tại thị trường Canada hoặc Mỹ, KEB có thể cung cấp chứng nhận liên quan cho thiết bị COMBINORM C.
Nếu COMBINORM C được lắp bằng mặt bích, phần nam châm được gắn trực tiếp lên bề mặt lắp đặt, chẳng hạn như nắp đầu động cơ, thông qua mặt bích. Rotor thường được cố định vào trục bằng vòng hãm. Phần ứng không có moay-ơ được bắt vít trực tiếp vào bánh răng, puly dây đai hoặc đầu trục.
Nếu COMBINORM C có thiết kế lắp trên trục, rotor được cố định vào một trong hai trục cần ghép nối. Trong trường hợp này, phần nam châm được lắp trên rotor và được giữ cố định, không cho quay bằng liên kết mặt bích hoặc tay đòn chống xoắn.
Phần ứng được lắp trực tiếp lên bề mặt lắp đặt, chẳng hạn như bánh răng, puly dây đai hoặc đầu trục cần ghép nối.
Phiên bản COMBINORM C có moay-ơ bên ngoài là phiên bản dễ lắp đặt nhất. Trong trường hợp này, phần ứng được gắn vào trục cần ghép nối, ở bên ngoài vỏ nam châm.
COMBINORM C không có moay-ơ là phiên bản có trục ngắn nhất.
Trong trường hợp này, phần ứng được lắp trực tiếp lên bề mặt lắp đặt, chẳng hạn như bánh răng, puly dây đai hoặc đầu trục.
Nếu ứng dụng yêu cầu mức điện áp khác, KEB có thể sản xuất cuộn dây tùy chỉnh với mức điện áp tương ứng ngay trong quy trình sản xuất nội bộ.
Nếu cần đơn giản hóa quá trình lắp đặt phanh, sản phẩm có thể được trang bị cáp kết nối sẵn với đầu nối, tiếp điểm hoặc đầu cốt, giúp thuận tiện cho việc đấu nối.
Theo yêu cầu của khách hàng, có thể cung cấp Chứng chỉ xuất xưởng 2.1 theo DIN EN 10204, xác nhận rằng sản phẩm được giao phù hợp với các thỏa thuận tại thời điểm đặt hàng. Chứng chỉ này được cấp dựa trên kiểm tra không chuyên biệt cho từng sản phẩm.
Ngoài ra, có thể cung cấp Chứng chỉ nghiệm thu 3.1 theo DIN EN 10204 theo yêu cầu của khách hàng. Chứng chỉ này xác nhận kèm theo kết quả của các phép kiểm tra chuyên biệt theo từng lô sản phẩm, chẳng hạn như kiểm tra mô-men xoắn.
THÔNG SỐ KỸ THUẬT
| Kích cỡ | Mô-men xoắn định mức M 2 [Nm] | Công suất tiêu chuẩn [W] | Đường kính [mm] | Đường kính lỗ rôto tối đa [mm] | Đường kính lỗ trục tối đa [mm] |
| 01 | 0,5 | 6 | 39 | 6 | 6 |
| 02 | 0,75 | 6 | 45 | 8 | 8 |
| 03 | 1,5 | 8 | 54 | 10 | 10 |
| 05 | 3 | 10 | 65 | 17 | 15 |
| 06 | 7 | 15 | 80 | 20 | 18 |
| 07 | 15 | 20 | 100 | 25 | 22 |
| 08 | 30 | 28 | 125 | 30 | 30 |
| 09 | 65 | 35 | 150 | 35 | 35 |
| 10 | 130 | 50 | 190 | 50 | 45 |
| 11 | 250 | 68 | 230 | 65 | 60 |
| 12* | 500 | 85 | 290 | 80 | 70 |
| 13* | 750 | theo yêu cầu | 355 | 90 | 90 |
| 14* | 1250 | theo yêu cầu | 440 | theo yêu cầu | theo yêu cầu |
Điện áp tiêu chuẩn: 24 V | Điện áp đặc biệt: theo yêu cầu.
Mô-men xoắn định mức đạt được sau khi điều chỉnh khớp nối các bộ phận ma sát.
* Giải pháp tùy chỉnh theo số lượng đặt hàng
