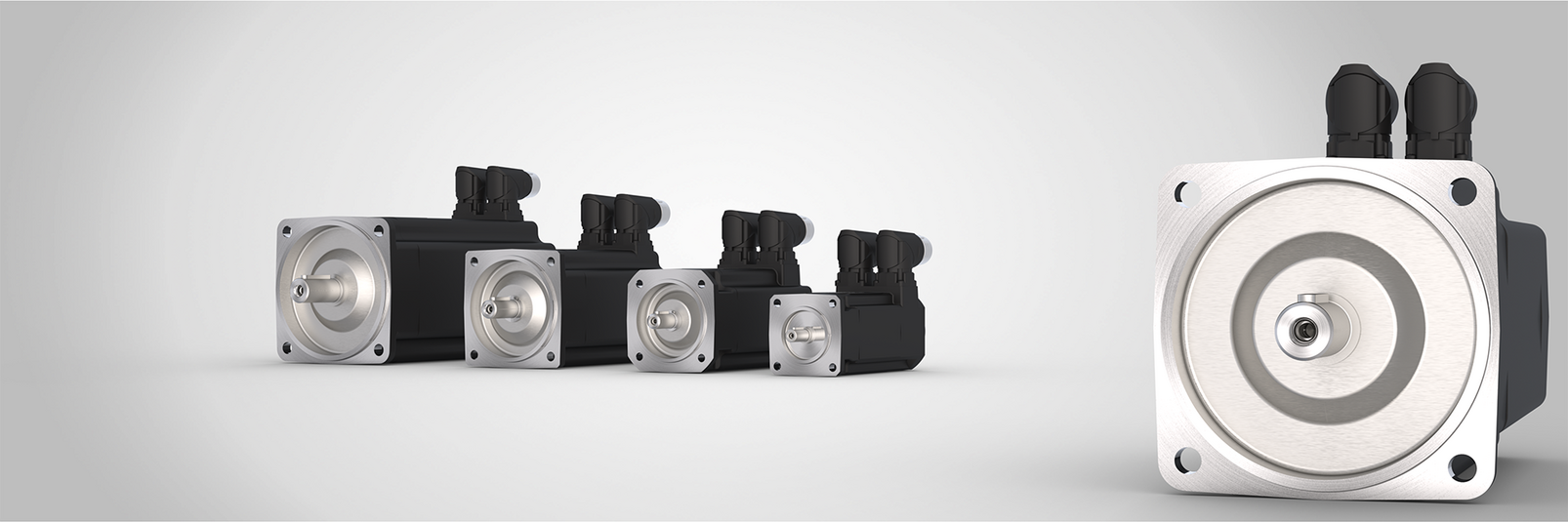

Với dòng sản phẩm động cơ Servo TA, KEB cung cấp động cơ đồng bộ nam châm vĩnh cửu, được thiết kế với sáu kích thước cơ khí khác nhau. Cho dù được sử dụng độc lập hay tích hợp vào hệ thống hộp giảm tốc mô-đun, chúng đều thể hiện mật độ công suất cao. Dòng TA cung cấp tất cả các đặc điểm của công nghệ servo hiện nay với nhiều tùy chọn và tốc độ định mức, là lựa chọn hàng đầu cho các ứng dụng yêu cầu khả năng đáp ứng động cao. Khi kết hợp với bộ điều khiển truyền động COMBIVERT F6 và servo drive S6 của KEB, có thể tạo ra một hệ thống truyền động mạnh mẽ. Một lợi thế khác của động cơ đồng bộ nam châm vĩnh cửu mạnh mẽ là nhờ khả năng kết nối trực tiếp với hộp giảm tốc, không cần bộ gá chuyển tiếp động cơ, do đó động cơ servo có hộp số cực kỳ nhỏ gọn và chiếm rất ít không gian.
ĐIỂM NỔI BẬT
- Tích hợp vào hệ thống hộp giảm tốc mô-đun
- Được thiết kế cho các ứng dụng yêu cầu khả năng đáp ứng động cao
- Điện áp 400 V và 230 V cho tất cả kích thước và dải tốc độ
- Tối ưu cho việc sử dụng với bộ truyền động COMBIVERT F6 và servo drive S6 của KEB
- Động cơ được sản xuất tại Đức (MADE IN GERMANY)
THÔNG SỐ KỸ THUẬT
ĐỘNG CƠ ĐỒNG BỘ NAM CHÂM VĨNH CỬU TA
| Kích cỡ | Mô-men xoắn liên tục T₀ | |||
|---|---|---|---|---|
| TA1 | … 1,0 Nm | |||
| TA2 | … 3,3 Nm | |||
| TA3 | … 6,8 Nm | |||
| TA4 | … 17,6 Nm | |||
| TA5 | … 30 Nm | |||
| TA6 | … 90 Nm |
Tốc độ động cơ từ 1.500 đến 6.000 vòng/phút, điện áp hệ thống 400 V và 230 V.
TUỲ CHỌN
PHANH
Phanh nam châm vĩnh cửu
COMBIPERM
Điện áp: 24 V DC
| Kích cỡ | BP03 | BP05 | BP06 | BP07 |
|---|---|---|---|---|
| Mô-men phanh [Nm] | 2 | 4,5 | 9 | 18 |
Phanh tác động bằng lò xo
COMBISTOP
Điện áp: 24 V DC
| Kích cỡ | BF02 | BF03 | BF04 | BF05 |
|---|---|---|---|---|
| Mô-men phanh [Nm] | 7 | 16 | 36 | 70 |
Các phiên bản và tùy chọn khác theo yêu cầu.
ENCODER
Resolver:
- BRX 2 cực
- Tùy chọn tích hợp với tính năng an toàn
Bộ mã hóa tuyệt đối:
- Một vòng quay hoặc nhiều vòng quay
- BiSS® C
- HIPERFACE®, tùy chọn tích hợp chức năng an toàn
PHỤ KIỆN
Bổ sung mô-men quán tính
| Động cơ | J [kg cm²] |
|---|---|
| TA3S, TA3M | 2.6 |
| TA41, TA42 | 11 |
| TA51, TA52 | 28 |
| TA61, TA62 | 130 |
Làm mát cưỡng bức
- Tăng mô-men giữ T₀ và mô-men định mức Tₙ
- Áp dụng từ kích thước TA4 trở lên
- Kết nối nguồn 3 × 400 V
- Cáp
