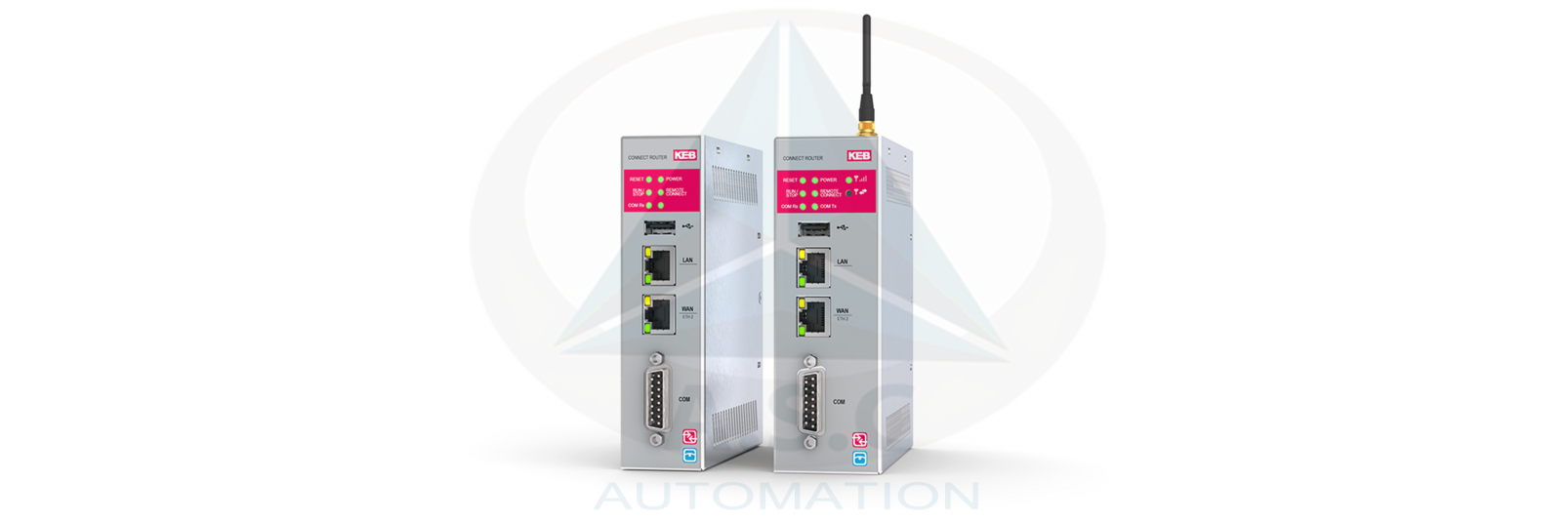

Bộ định tuyến C6 là bộ định tuyến VPN được phát triển đặc biệt dành cho việc bảo trì từ xa các hệ thống công nghiệp. KEB phân biệt hai phiên bản phần cứng và bốn phiên bản phần mềm. Về các biến thể phần cứng, ngoài kết nối WAN trực tiếp, người dùng cũng có thể lựa chọn bộ định tuyến hỗ trợ kết nối mạng di động. Điều này đảm bảo các địa điểm lắp đặt của khách hàng có thể truy cập Internet một cách độc lập. Dòng E1/M1 là các bộ định tuyến C6 được phát triển dành riêng cho việc bảo trì từ xa. Nhờ các bộ định tuyến C6 E1/M1, việc truy cập vào các thiết bị Ethernet và thiết bị giao tiếp nối tiếp ở cấp độ mạng con được đảm bảo.
Các bộ định tuyến C6 E2/M2 mang lại thêm lợi thế với phần mềm trực quan hóa được tích hợp. Toàn bộ chức năng của COMBIVIS studio HMI cũng được phát huy ở đây. Ghi nhận dữ liệu, quản lý cảnh báo, phân tích mức sử dụng và công suất, cũng như thông báo phục vụ công tác bảo trì qua SMS hoặc email chỉ là một số chức năng có sẵn dành cho người dùng.
ĐIỂM NỔI BẬT
- Giám sát từ xa bằng bộ định tuyến sử dụng nền tảng Ethernet
- Hỗ trợ toàn cầu thông qua nhiều vị trí máy chủ khác nhau
- Có sẵn phiên bản bộ định tuyến tích hợp modem 4G/LTE.
- Truy cập các thiết bị từ xa thông qua giao diện Ethernet hoặc giao diện nối tiếp.
- Phần mềm COMBIVIS Connect đã được kiểm chứng, cho phép kết nối hệ thống cần giám sát với máy trạm thông qua VPN.
- Chức năng HMI bổ sung hỗ trợ ghi nhận dữ liệu, chẩn đoán máy móc dài hạn và gửi thông báo qua email hoặc SMS.
THÔNG SỐ KỸ THUẬT
Bộ định tuyến C6

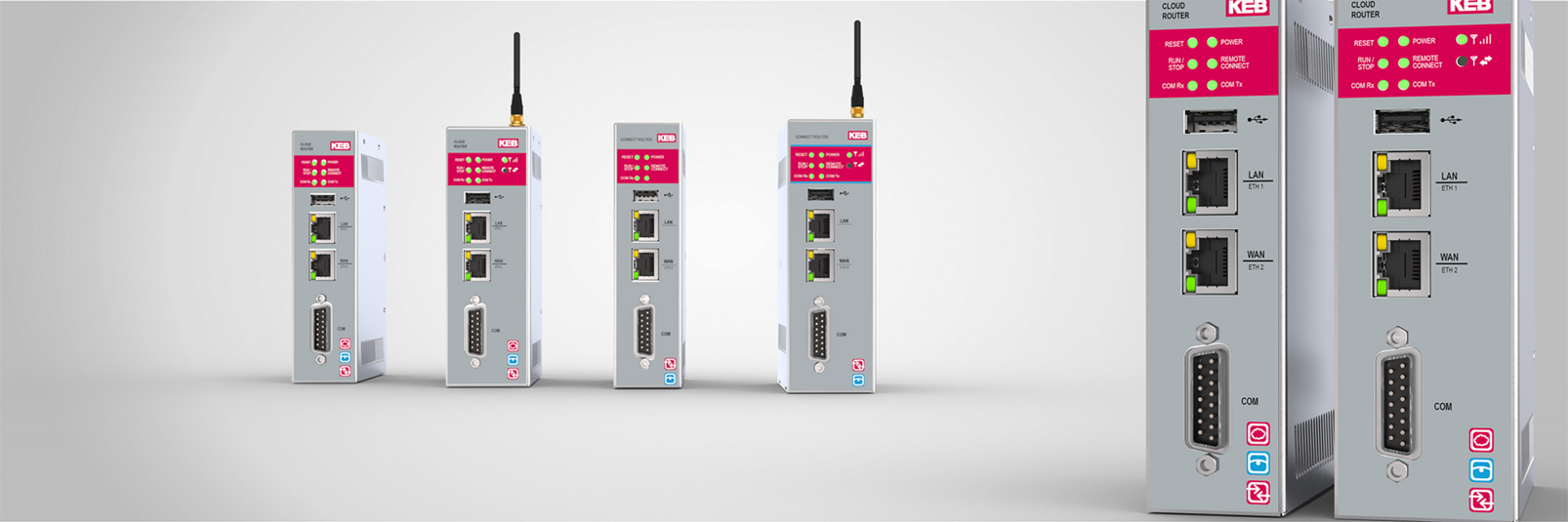

Bộ định tuyến C6 E / L (4G)
|
E1 |
E2 |
E3 |
E4 |
L1 |
L2 |
L3 |
L4 |
|
| Bảo trì từ xa | kết nối | kết nối | — | kết nối | kết nối | kết nối | — | kết nối |
| Trực quan hóa | — | HMI | HMI | HMI | — | HMI | HMI | HMI |
| Đám mây | — | — | Đám mây | Đám mây | — | — | Đám mây | Đám mây |
Mạng di động (chỉ dành cho Bộ định tuyến) |
||||||||
| Loại | — | — | — | — | Modem 4G LTE Pentaband với tốc độ tải lên tối đa 50 Mbps/tốc độ tải xuống tối đa 100 Mbps | |||
|
Băng tần |
— | — | — | — | FDD-LTE: B1/B2/B3/B4/B5/B7/B8/B17/B20; TDD-LTE: B38/B40; UMTS/HSPA+: B1/B2/B5/B8; GSM/GPRS/EDGE: 900/1800 MHz | |||
| Ăng-ten | — | — | — | — |

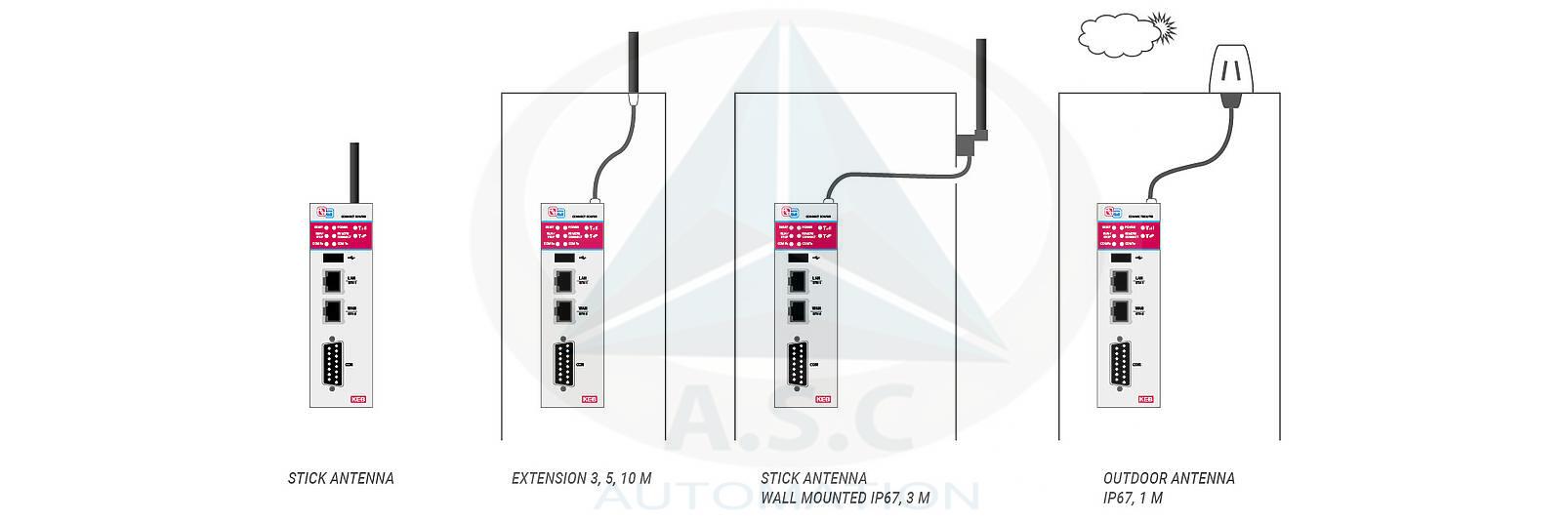

1 x đầu nối SMA (có nhiều tùy chọn ăng-ten bổ sung) |
|||
| SIM | — | — | — | — | 1 x khe cắm thẻ SIM (mini), loại nhấn-đẩy | |||
CPU |
||||||||
| Bộ xử lý |
Bộ xử lý ARM Cortex A8 Freescale® i.MX535 tốc độ 1 GHz |
|||||||
Bộ nhớ |
||||||||
| Bộ nhớ hệ thống | RAM – 1 GB | |||||||
| Bộ nhớ flash NAND | 256 MB dành cho hệ điều hành và môi trường thời gian chạy (bộ nhớ trong, không thể tháo rời) | |||||||
| eMMC (Ổ đĩa trạng thái rắn) |
2 GB | 4 GB bộ nhớ dự án được cung cấp để sử dụng miễn phí. | ||||||
Thông số vận hành |
||||||||
| Nguồn điện | 9 … 36 V DC | |||||||
| Môi trường hoạt động | 0 … 50 °C (-20 … 70 °C tùy chọn), độ ẩm tương đối tối đa 95 % (không ngưng tụ) | |||||||
| Điều kiện lưu trữ | -20 … 60 °C (-20 … 70 °C tùy chọn), độ ẩm tương đối tối đa 95 % (không ngưng tụ) | |||||||
Thông số vận hành |
||||||||
| Windows Embedded Compact 7 Pro | ||||||||
|
Chứng nhận |
||||||||
| CE, CULus | ||||||||
Cổng giao tiếp |
||||||||
| Ethernet | WAN 1 x 10/100 Mbps (RJ45) | |||||||
| LAN 1 × 100 Mbps (RJ45) | ||||||||
| USB phía sau | 1 cổng USB 2.0 | |||||||
| Cổng giao tiếp nối tiếp | 1 cổng RS232/422/485 (DB15M) / MPI 187 kbit/s (cách ly galvanic) | |||||||
NGÕ VÀO/ NGÕ RA KỸ THUẬT SỐ |
||||||||
| Đầu vào | IN0 – Kết nối WAN được kích hoạt an toàn. Chức năng được điều khiển bởi COMBIVIS Control Center. | |||||||
| IN1 – Khởi động lại phần mềm bộ định tuyến C6 | ||||||||
| Đầu ra | Kết nối WAN của bộ định tuyến C6 OUT0 đang hoạt động (ngõ ra rơ-le tối đa 200 mA / 24 V DC) | |||||||
| Chức năng giám sát từ xa OUT1 đang hoạt động (ngõ ra rơ-le tối đa 200 mA / 24 V DC) | ||||||||
NÚT NHẤN |
||||||||
| Nút bấm | Đặt lại phần cứng bộ định tuyến C6 | |||||||
| Thiết lập mặc định của bộ định tuyến C6 | ||||||||
