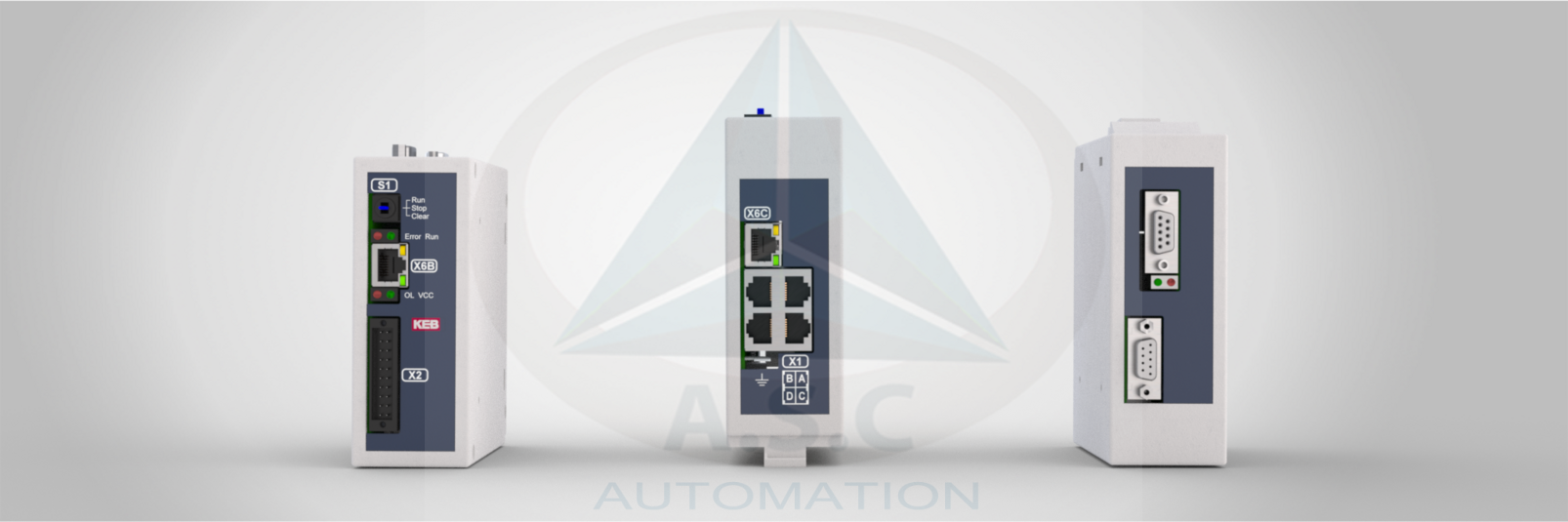

ĐIỀU KHIỂN NHỎ GỌN
C6 COMPACT II
Thiết kế hiệu quả của hệ thống điều khiển C6 COMPACT thực sự ấn tượng. Nó hoạt động mà không cần hệ điều hành chồng chéo, điều này có nghĩa là nó có thể dành toàn bộ sức mạnh tính toán của mình cho các ứng dụng PLC mềm và điều khiển chuyển động. Bên cạnh bộ điều khiển chính EtherCAT thời gian thực, một số giao diện phụ (CANOpen, PROFIBUS, PROFINET RT, Interbus, EtherCAT, POWERLINK slave) cũng có sẵn tùy chọn, cũng như bộ điều khiển chính CAN. Với các tùy chọn kết nối truyền thông linh hoạt với các bus trường khác, PLC nhỏ gọn có thể đảm nhiệm việc điều khiển toàn bộ hệ thống hoặc cũng có thể được sử dụng như một bộ điều khiển phụ. Hệ thống bus thời gian thực cung cấp sự phối hợp và vận hành đồng bộ các trục, đồng thời cho phép giao tiếp và chẩn đoán nhất quán trên tất cả các cấp độ cho đến bộ điều khiển động cơ.
ĐIỂM NỔI BẬT
- Hiệu năng thời gian thực ấn tượng nhờ bộ vi điều khiển 32-bit mạnh mẽ với bộ xử lý dấu phẩy động tích hợp.
- Lập trình và xử lý mã theo tiêu chuẩn IEC 61131-3 thông qua công cụ phát triển COMBIVIS studio 6.
- Hệ thống bus thời gian thực tốc độ cao với bộ điều khiển EtherCAT tích hợp.
- Có nhiều giao diện phụ khác nhau được cung cấp dưới dạng thiết bị tùy chọn.
- Bốn đầu vào và đầu ra kỹ thuật số tích hợp
THÔNG SỐ KỸ THUẬT
C6 COMPACT II
CPU
| Bộ xử lý / Bộ nhớ dung lượng lớn | SH7269 – Vi xử lý RISC 32-bit SuperHTM RISC engine bao gồm bộ xử lý dấu phẩy động |
|---|---|
| Bộ nhớ hệ thống | Bộ nhớ Flash 256 MB, Ứng dụng khởi động + tập tin, RAM 32 MB, Mã nguồn + Dữ liệu |
| Giữ lại bộ nhớ | 32 KB |
Dữ liệu vận hành
| Nguồn điện | 18 … 30 V DC |
|---|---|
| Môi trường hoạt động | -10 … 45 °C, Độ ẩm tương đối 5 . . . 80 % (không ngưng tụ) |
| Môi trường hoạt động | -25 … 70 °C, Độ ẩm tương đối 5 . . . 80 % (không ngưng tụ) |
Phê duyệt
| CE |
|---|
Giao diện
| Ethernet / EtherCAT | 1 cổng 100 Mbps (RJ45), 1 cổng 10/100 Mbps (RJ45) |
|---|---|
| HSP5 | 4 x KEB HSP5 (RJ45) |
| Số nối tiếp | 1 cổng RS232/422/485 (DB15M) / MPI 187,5 kbit/s |
Tùy chọn
| Hệ thống Fieldbus | Giao diện Profibus Slave, Giao diện PROFINET Slave, Giao diện EtherCAT Slave, Giao diện CAN Master/Slave, Giao diện Interbus Slave, Giao diện POWERLINK Slave |
|---|
ĐẦU VÀO/ĐẦU RA KỸ THUẬT SỐ
| 4 đầu vào kỹ thuật số (1 đầu vào nhanh: 100 µs) | |
| 4 đầu ra kỹ thuật số (24 V; tối đa 0,7 A mỗi kênh), chống ngắn mạch. |
