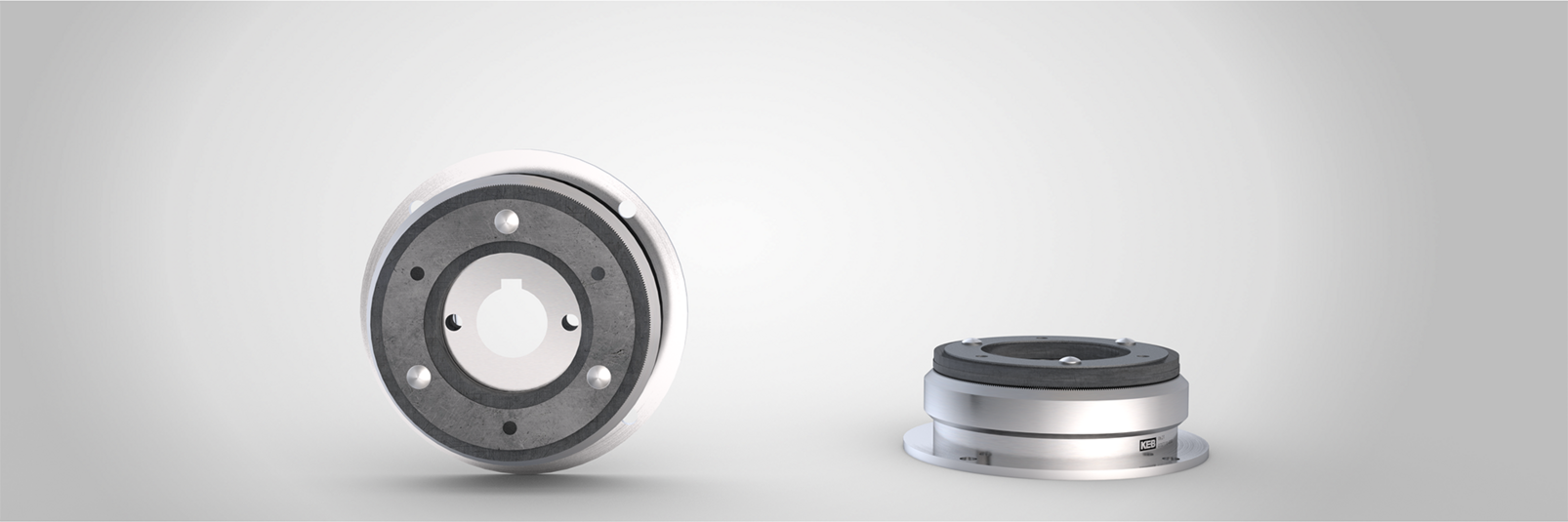

BỘ LY HỢP RĂNG ĐIỆN TỪ COMBINORM T

Tương tự như COMBINORM C, ly hợp điện từ COMBINORM T đóng khi được cấp điện. Tuy nhiên, thiết bị này được thiết kế dưới dạng ly hợp răng điều khiển bằng điện từ.

Nhờ kết nối ăn khớp, ly hợp có thể truyền mô-men xoắn rất lớn theo cả hai chiều trong không gian lắp đặt nhỏ gọn, với điều kiện hạn chế tốc độ đóng khớp. Mô-men xoắn được truyền qua các mặt đầu của răng đã tôi cứng, đảm bảo không có độ rơ.

Bộ ly hợp răng điện từ có dải mô-men xoắn từ 21 Nm đến 390 Nm.

ĐIỂM NỔI BẬT

5 kích cỡ
Không có độ rơ
Cấp cách điện Class B theo VDE 0580
Thiết kế cho chế độ làm việc S1 hoặc 100% chu kỳ làm việc
Dải nhiệt độ và điện áp hoạt động rộng
Điện áp tiêu chuẩn 24 V

TUỲ CHỌN

Nếu mặt bích tiêu chuẩn của COMBINORM T không phù hợp với điều kiện lắp đặt, KEB có thể tùy chỉnh mặt bích ngay trong quy trình sản xuất nội bộ của KEB – theo yêu cầu của khách hàng.

Các hạng mục có thể được điều chỉnh như hình dạng, kiểu bố trí lỗ, lỗ xuyên, bố trí vòng lỗ bắt vít, rãnh lắp đặt hoặc bổ sung phần khoét chỗ lắp ổ bi.

Nếu định sử dụng sản phẩm tại thị trường Canada hoặc Hoa Kỳ, COMBINORM T có thể được cấp các chứng nhận phù hợp theo yêu cầu.

Phiên bản COMBINORM T có moay-ơ bên ngoài là phiên bản dễ lắp đặt nhất. Trong trường hợp này, phần ứng được gắn vào trục cần ghép nối, ở bên ngoài vỏ nam châm.

COMBINORM T không có moay-ơ là phiên bản có chiều dài trục ngắn nhất. Trong trường hợp này, phần ứng được lắp trực tiếp lên bề mặt lắp đặt, chẳng hạn như bánh răng, puly dây đai hoặc đầu trục cần ghép nối.

Nếu ứng dụng yêu cầu điện áp khác, KEB có thể sản xuất cuộn dây tùy chỉnh với mức điện áp tương ứng ngay trong quy trình sản xuất nội bộ.

Nếu cần đơn giản hóa quá trình lắp đặt, sản phẩm có thể được trang bị cáp kết nối sẵn với phích cắm, đầu tiếp điểm hoặc đầu cốt, giúp thuận tiện cho việc đấu nối.

Theo yêu cầu của khách hàng, có thể cung cấp Chứng chỉ xuất xưởng 2.1 theo DIN EN 10204, xác nhận rằng sản phẩm được giao phù hợp với các thỏa thuận tại thời điểm đặt hàng. Chứng chỉ này được cấp dựa trên kiểm tra không chuyên biệt. Ngoài ra, có thể cung cấp Chứng chỉ nghiệm thu 3.1 theo DIN EN 10204. Trong trường hợp này, chứng chỉ xác nhận kèm theo kết quả của các phép kiểm tra chuyên biệt, chẳng hạn như kiểm tra mô-men xoắn.

THÔNG SỐ KỸ THUẬT

Kích cỡ	Mô-men xoắn định mức M ₂ [Nm]	Công suất tiêu chuẩn [W]	Đường kính [mm]	Đường kính lỗ rôto tối đa [mm]	Đường kính lỗ trục tối đa [mm]
06	21	15	80	18	18
07	45	20	100	22	22
08	90	28	125	30	30
09	195	35	150	35	35
10	390	50	190	45	45

Điện áp tiêu chuẩn: 24 V | Điện áp đặc biệt: theo yêu cầu.
Mô-men định mức đạt được ngay lập tức.
