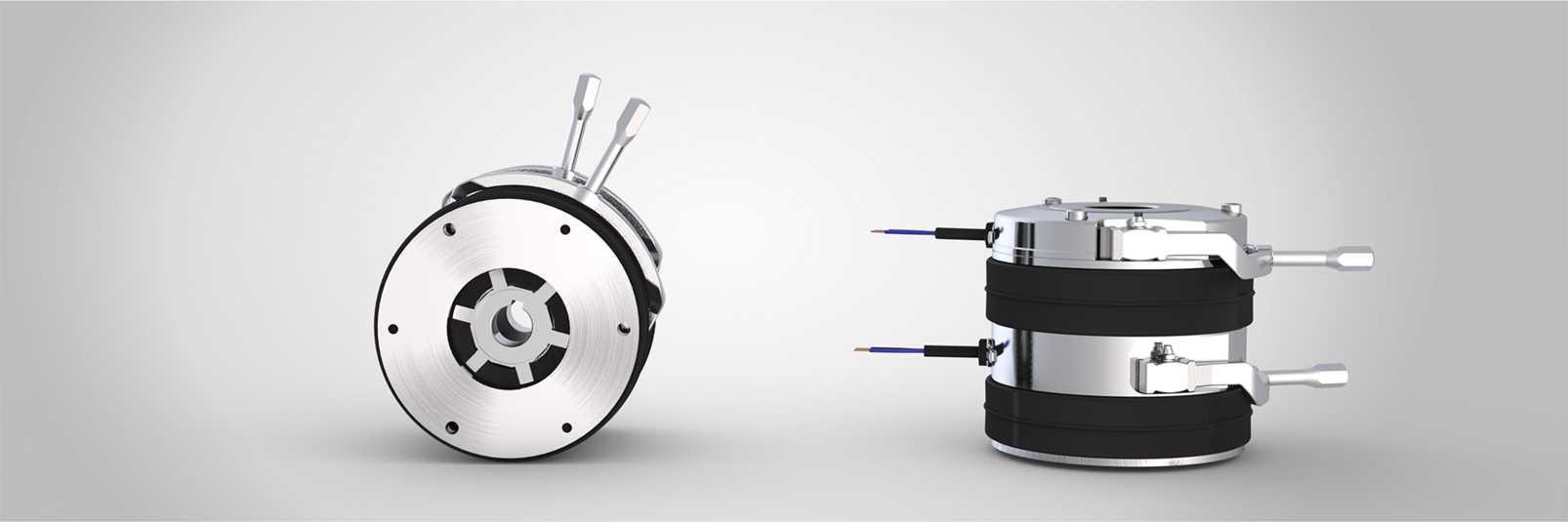

Phanh kép COMBISTOP 38D là hệ thống phanh kép giúp nâng mức độ an toàn lên gấp đôi, đáp ứng các ứng dụng yêu cầu mạch phanh dự phòng (redundant brake circuits). Thiết kế cơ khí với hai phanh lò xo tác động an toàn hoạt động hoàn toàn độc lập với nhau đáp ứng các yêu cầu của DIN 56950 (BGV C1). Hệ thống phanh dự phòng được KEB căn chỉnh hoàn chỉnh và luôn ở trạng thái sẵn sàng đưa vào sử dụng.
Hệ thống Phanh kép COMBISTOP 38D có dải mô-men xoắn từ 5 Nm đến 2×2000 Nm.
ĐIỂM NỔI BẬT PHANH KÉP COMBISTOP 38D
- 10 kích cỡ
- Hai mạch phanh dự phòng
- Sẵn sàng để lắp đặt, khe hở không khí đã được điều chỉnh.
- Được sử dụng như phanh chính hoặc phanh giữ.
- Đạt tiêu chuẩn ISO cấp H theo VDE 0580.
- Được chứng nhận cCSAus
- Cấp độ bảo vệ đạt chuẩn IP67
- Được thiết kế cho hoạt động S1 hoặc chu kỳ làm việc 100%.
- Lên đến bảy triệu chu kỳ đóng/ngắt theo tiêu chuẩn
- Điện áp tiêu chuẩn: 24V / 105V / 180V / 205V.
TUỲ CHỌN

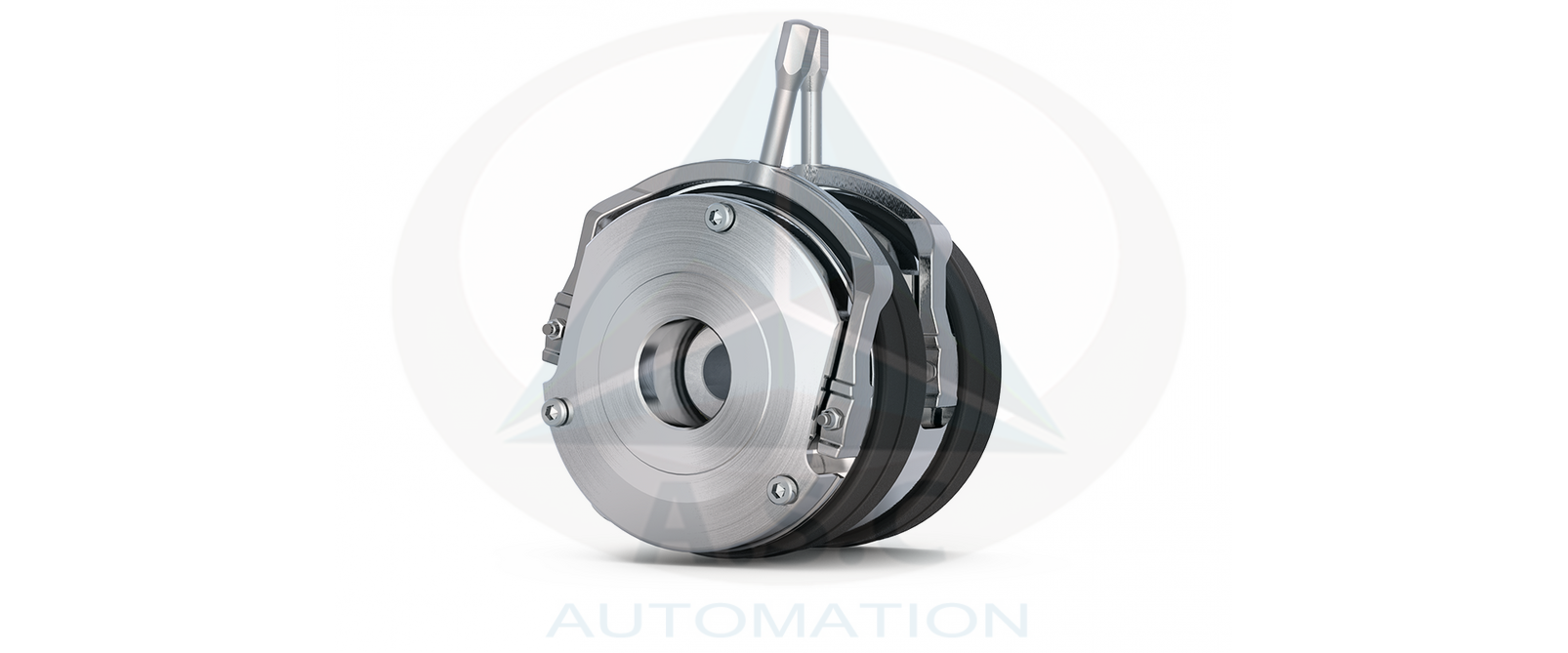

Phanh kép COMBISTOP 38D có thể được trang bị thêm tay gạt để mở bằng tay.
Lợi ích của việc này thể hiện rõ nhất trong các tình huống mất điện nhưng vẫn cần di chuyển thiết bị. Ngay cả khi rotor bị mòn, phanh vẫn có thể được nhả bằng tay gạt.
Phanh kép COMBISTOP 38D có thể được trang bị tùy chọn công tắc hành trình (microswitch) để giám sát trạng thái hoạt động hoặc mức độ mài mòn của phanh. Việc sử dụng COMBISTOP 38D tích hợp công tắc hành trình đặc biệt phù hợp với động cơ phanh trên các cơ cấu nâng hạ và hệ thống nâng tải được điều khiển bằng biến tần.
Phanh kép COMBISTOP 38D có thể được trang bị tùy chọn mặt bích hoặc, đối với các kích cỡ nhỏ, đĩa ma sát. Nếu nắp cuối động cơ không đáp ứng các yêu cầu về chất lượng vật liệu hoặc độ phẳng bề mặt, thì mặt bích hoặc đĩa ma sát sẽ tạo bề mặt ma sát đối ứng tối ưu.
Phanh kép COMBISTOP 38D có thể được trang bị tùy chọn vòng chắn bụi nhằm nâng cao cấp bảo vệ IP khi làm việc trong môi trường nhiều bụi hoặc ẩm ướt, đồng thời bảo vệ chống các tác động ngoài ý muốn.
Khi lắp vòng chắn bụi, cấp bảo vệ có thể đạt IP54 bên trong nắp che động cơ và lên đến IP44 ở đầu hở của động cơ.
Nếu trục xuyên COMBISTOP 38D cần được làm kín để ngăn tác động từ môi trường bên ngoài, phanh có thể được trang bị thêm phớt làm kín trục. Trong trường hợp không có trục xuyên, COMBISTOP 38D có thể được bịt kín bằng nút bịt kín.
Phanh kép COMBISTOP 38D có sẵn phiên bản CCV được thiết kế để sử dụng trong điều kiện môi trường đặc biệt khắc nghiệt và nhiệt độ thấp. Nhờ đó, phanh vẫn hoạt động ổn định ở nhiệt độ xuống đến -40 °C.
Nếu cần lắp encoder quay, quạt hoặc cảm biến ở phía sau phanh, Phanh kép COMBISTOP 38D có thể được sản xuất với các lỗ ren phía sau theo kích thước yêu cầu và kiểu bố trí lỗ tương ứng.
Nếu ứng dụng yêu cầu điều chỉnh mô-men phanh, KEB có thể tăng hoặc giảm mô-men phanh theo thông số kỹ thuật của khách hàng trong quá trình sản xuất.
Đối với các ứng dụng có yêu cầu đặc biệt về chiều sâu lắp đặt, thân phanh và chiều dài tổng thể của phanh có thể được giảm xuống. Việc đưa phanh vào vận hành trở nên đơn giản hơn vì KEB đã căn chỉnh phanh sẵn sàng để sử dụng.
Nếu ứng dụng yêu cầu điện áp được điều chỉnh, KEB sẽ chế tạo cuộn dây tùy chỉnh theo điện áp tương ứng mà khách hàng yêu cầu.
Nếu cần đơn giản hóa quy trình lắp ráp phanh, sản phẩm của KEB có thể được trang bị cáp kết nối sẵn với phích cắm, tiếp điểm hoặc thậm chí cả đầu nối dây.
Theo yêu cầu của khách hàng, nhà máy có thể cung cấp giấy chứng nhận 2.1 theo tiêu chuẩn DIN EN 10204 xác nhận rằng các sản phẩm được giao phù hợp với các thỏa thuận tại thời điểm đặt hàng. Giấy chứng nhận này được cấp dựa trên các thử nghiệm (không áp dụng riêng cho từng sản phẩm). Ngoài ra, theo yêu cầu của khách hàng, nhà máy cũng có thể cấp giấy chứng nhận kiểm định 3.1 theo tiêu chuẩn DIN EN 10204. Đối với chứng chỉ này, việc xác nhận được thực hiện dựa trên kết quả kiểm tra trực tiếp trên chính sản phẩm được giao, chẳng hạn như kiểm tra mô-men phanh.
THÔNG SỐ KỸ THUẬT
| Kích cỡ | Mô-men xoắn giảm [Nm] phút | Mô-men xoắn định mức M 2 [Nm] | Mô-men xoắn tăng* [Nm] tối đa | Công suất tiêu chuẩn [W] | Đường kính [mm] | Đường kính lỗ rôto tối đa [mm] |
| 02 | 2 x 3 | 2 x 6,5 | 2 x 10 | 2 x 25 | 85 | 15 |
| 03 | 2 x 4 | 2 x 13 | 2 x 20 | 2 x 30 | 102 | 20 |
| 04 | 2 x 8 | 2 x 25 | 2 x 40 | 2 x 30 | 127 | 25 |
| 05 | 2 x 15 | 2 x 45 | 2 x 65 | 2 x 48 | 147 | 30 |
| 06 | 2 x 33 | 2 x 90 | 2 x 120 | 2 x 62 | 164 | 35 |
| 07 | 2 x 65 | 2 x 130 | 2 x 200 | 2 x 65 | 190 | 45 |
| 08 | 2 x 75 | 2 x 200 | 2 x 300 | 2 x 75 | 218 | 60 |
| 09 | 2 x 120 | 2 x 330 | 2 x 500 | 2 x 80 | 253 | 60 |
| 10 | 2 x 165 | 2 x 665 | 2 x 1000 | 2 x 130 | 307 | 75 |
| 11 | 2 x 445 | 2 x 1335 | 2 x 2000 | 2 x 180 | 363 | 90 |
Điện áp tiêu chuẩn: 24 V, 105 V, 180 V, 205 V | Điện áp đặc biệt: theo yêu cầu |
Dung sai mô-men xoắn phanh ±25% sau khi hiệu chỉnh ghép nối các bộ phận ma sát
* Phanh giữ với chức năng dừng khẩn cấp
