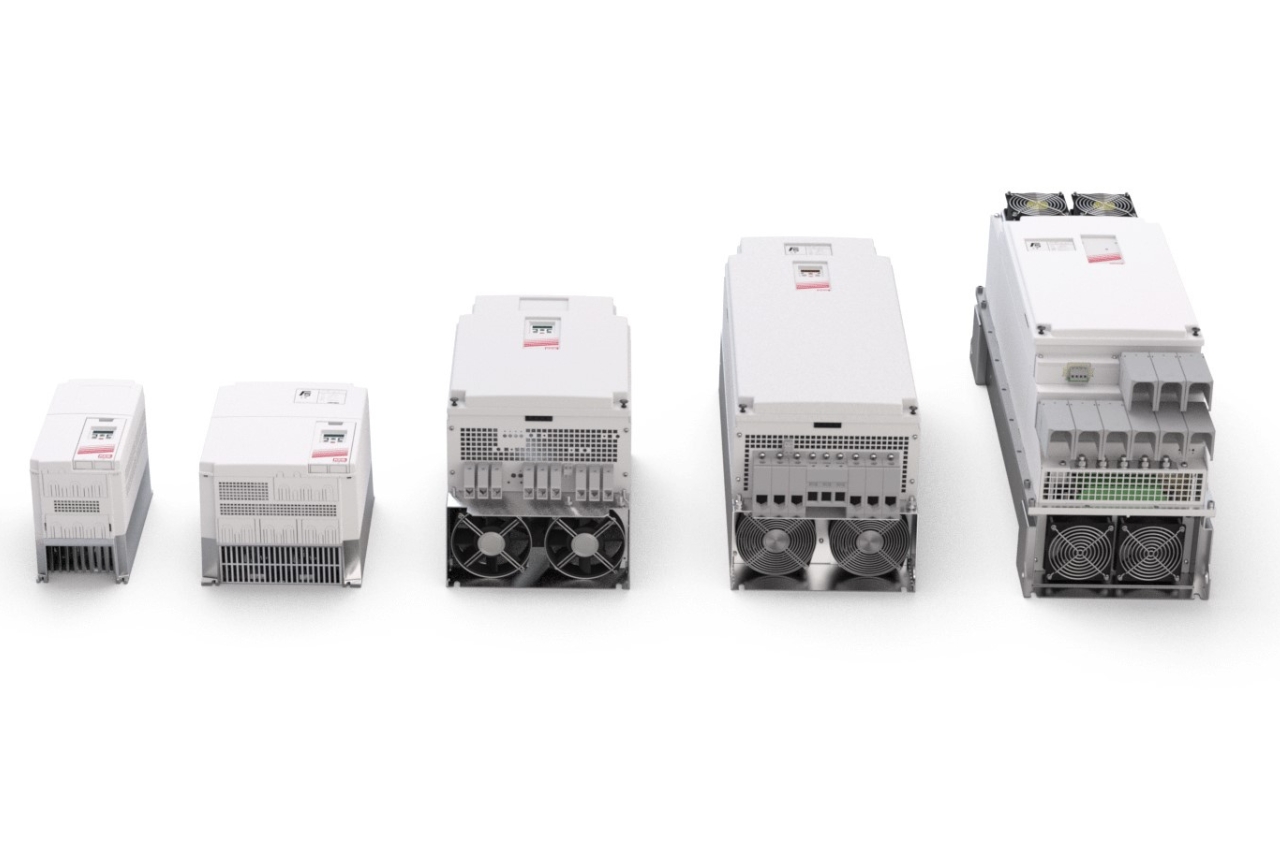

KEB COMBIVERT F4 và F5 là những dòng biến tần được phát triển cho các ứng dụng điều khiển động cơ công nghiệp. Thiết bị hỗ trợ nhiều phương thức điều khiển, cấu hình I/O và các chức năng bảo vệ động cơ, giúp đáp ứng nhiều yêu cầu máy móc khác nhau.
Đặc biệt, KEB F5 Application có khả năng xử lý nhiều chức năng điều khiển chuyên biệt hơn so với các cấu hình F5 cơ bản. Đây là lựa chọn thường gặp trên các máy sản xuất, máy gia công và dây chuyền tự động hóa.
Tùy phiên bản, biến tần có thể được cấu hình để điều khiển động cơ theo tín hiệu Digital, Analog, Keypad hoặc thông qua các giao tiếp điều khiển.
Phần 2
Biến tần KEB F5 Application được ứng dụng ở đâu?
KEB F5 Application có thể được sử dụng trong nhiều hệ thống máy công nghiệp như:
- Máy cán, máy cuộn và máy kéo.
- Máy đùn, máy ép và máy gia công vật liệu.
- Băng tải và hệ thống truyền động.
- Máy nâng hạ, cẩu trục.
- Máy dệt và máy xử lý vật liệu.
- Máy đóng gói và dây chuyền sản xuất tự động.
- Các hệ thống yêu cầu điều khiển tốc độ và mô-men động cơ ổn định.
Với những máy yêu cầu đồng bộ nhiều động cơ, điều khiển tốc độ chính xác hoặc phản hồi encoder, việc lựa chọn đúng cấu hình và thiết lập đúng thông số KEB F5 là rất quan trọng.
Trước khi cài đặt biến tần KEB F5 cần chuẩn bị gì?
Trước khi nhập thông số, cần kiểm tra thông tin trên nameplate của motor và xác định yêu cầu thực tế của máy.
Một số thông số quan trọng cần có:
- Công suất motor.
- Điện áp định mức.
- Dòng điện định mức.
- Tần số định mức.
- Tốc độ định mức.
- Cos φ.
- Kiểu đấu dây motor.
- Loại encoder/feedback nếu hệ thống sử dụng encoder.
- Kiểu điều khiển RUN/STOP.
- Tín hiệu đặt tốc độ.
Không nên chỉ nhập công suất motor rồi cho biến tần chạy thử. Việc cài đặt thiếu hoặc sai thông số motor có thể khiến biến tần hoạt động không đúng, dòng motor cao hoặc phát sinh lỗi trong quá trình vận hành.
Hướng dẫn cài đặt KEB F5 cơ bản
Bước 1: Kiểm tra thông tin biến tần
Trước tiên xác định chính xác model, công suất, điện áp và phiên bản KEB F5 đang sử dụng.
Đây là bước quan trọng vì cùng dòng F5 nhưng khác Application hoặc cấu hình phần cứng có thể có cách thiết lập và nhóm thông số khác nhau.
Bước 2: Cài đặt thông số động cơ
Nhập các thông số lấy từ nameplate motor vào biến tần, tập trung vào:
- Điện áp motor.
- Dòng định mức.
- Tần số motor.
- Tốc độ motor.
- Công suất motor.
Sau đó kiểm tra lại các giá trị trước khi cho RUN.
Bước 3: Cài đặt nguồn lệnh RUN/STOP
KEB F5 có thể được thiết lập để nhận lệnh chạy từ nhiều nguồn khác nhau.
Tùy hệ thống, nguồn lệnh có thể đến từ:
- Bàn phím điều khiển.
- Terminal Digital Input.
- PLC.
- Hệ thống điều khiển bên ngoài.
- Giao tiếp truyền thông.
Cần xác định rõ lệnh RUN lấy từ đâu để tránh trường hợp đã có tín hiệu điều khiển nhưng biến tần không chạy.
Bước 4: Cài đặt nguồn đặt tốc độ
Tiếp theo xác định nguồn đặt tần số/tốc độ cho động cơ.
Có thể sử dụng:
- Keypad.
- Analog Input.
- Tín hiệu 0–10 V.
- Tín hiệu 4–20 mA.
- Tốc độ cài đặt trước.
- PLC hoặc mạng truyền thông.
Sau khi thiết lập, cần kiểm tra chiều tác động của tín hiệu và giới hạn tốc độ.
Bước 5: Cài đặt thời gian tăng/giảm tốc
Thiết lập Acceleration và Deceleration phù hợp với đặc tính tải.
Nếu thời gian tăng tốc quá ngắn, motor có thể kéo dòng lớn và phát sinh lỗi quá dòng. Ngược lại, giảm tốc quá nhanh có thể làm điện áp DC Bus tăng cao và gây lỗi quá áp.
Do đó, thông số tăng/giảm tốc cần được lựa chọn dựa trên quán tính tải và yêu cầu thực tế của máy.
Bước 6: Kiểm tra chiều quay và chạy thử
Sau khi hoàn tất các thông số cơ bản:
- Cho motor chạy ở tốc độ thấp.
- Kiểm tra chiều quay.
- Theo dõi dòng điện.
- Kiểm tra tốc độ thực tế.
- Tăng dần tốc độ.
- Cho máy chạy thử với tải.
Nếu hệ thống sử dụng encoder hoặc feedback, cần kiểm tra thêm tín hiệu phản hồi để đảm bảo tốc độ thực tế phù hợp với giá trị đặt.
Các thông số quan trọng khi cài đặt KEB F4, F5 Application
- Thông số động cơ: Công suất, điện áp, dòng điện, tần số, tốc độ định mức.
- Nguồn lệnh RUN/STOP: Keypad, Terminal, PLC hoặc giao tiếp truyền thông.
- Nguồn đặt tốc độ: Keypad, Analog 0–10 V, 4–20 mA, tốc độ cài đặt trước hoặc PLC.
- Tần số/tốc độ: Tần số tối thiểu, tối đa và giới hạn tốc độ động cơ.
- Thời gian tăng tốc: Thời gian motor tăng từ 0 lên tốc độ cài đặt.
- Thời gian giảm tốc: Thời gian motor giảm tốc về 0.
- Cấu hình ngõ vào/ra: Chức năng Digital Input, Digital Output, Analog Input/Output.
- Phương thức điều khiển: Điều khiển V/F, vector hoặc các chế độ điều khiển phù hợp với ứng dụng.
- Encoder/Feedback: Loại encoder, độ phân giải và cấu hình phản hồi nếu hệ thống sử dụng encoder.
- Giới hạn dòng và mô-men: Thiết lập giới hạn phù hợp với motor và đặc tính tải.
- Thông số bảo vệ: Quá dòng, quá áp, thấp áp, quá nhiệt và các giới hạn bảo vệ động cơ.
- Thông số phanh: Cấu hình phanh DC hoặc phanh điện từ nếu ứng dụng yêu cầu.
- Thông số chạy thử: Chiều quay, tốc độ chạy thử, dòng điện và trạng thái lỗi trước khi đưa máy vào tải.
Lưu ý khi cài đặt KEB F4, F5 Application
Một trong những lỗi thường gặp là copy nguyên bộ thông số từ một biến tần KEB F5 khác sang mà không kiểm tra lại cấu hình phần cứng và loại ứng dụng.
Trước khi cài đặt cần xác định đúng:
- Model biến tần.
- Application.
- Công suất biến tần.
- Loại motor.
- Loại feedback.
- Cấu hình I/O.
- Phương thức điều khiển.
- Yêu cầu thực tế của máy.
Nếu biến tần được thay thế cho một thiết bị cũ, nên backup thông số trước khi thay đổi và đối chiếu từng nhóm thông số thay vì chỉ nhập lại một vài giá trị chính.
