Biến Tần Cho Xe Điện: Nguyên Lý, Vai Trò Và Cách Chọn

Biến tần cho xe điện: Ứng dụng, nguyên lý và cách chọn

Xe điện không chỉ cần nguồn điện để phương tiện di chuyển mà còn phải vận hành nhiều thiết bị như máy nén khí, bơm trợ lực, bơm thủy lực, quạt làm mát, điều hòa và hệ thống quản lý nhiệt. Các thiết bị này thường sử dụng động cơ điện với yêu cầu về tốc độ, mô-men và thời gian hoạt động khác nhau. Biến tần cho xe điện giúp chuyển đổi nguồn điện một chiều từ pin thành dòng điện xoay chiều, đồng thời điều chỉnh hoạt động của các động cơ phụ trợ theo nhu cầu thực tế. Nhờ đó, hệ thống có thể hạn chế tiêu thụ điện không cần thiết, giảm tác động cơ khí khi khởi động và đáp ứng linh hoạt từng chế độ vận hành. Bài viết dưới đây tập trung vào ứng dụng biến tần cho hệ thống phụ trợ trên xe buýt điện, xe tải điện, phương tiện công cộng và máy móc di động, khám phá ngay!

Biến tần cho xe điện là gì?

Biến tần cho xe điện là thiết bị điện tử công suất nhận nguồn điện một chiều từ hệ thống pin cao áp, sau đó chuyển đổi thành dòng điện xoay chiều có điện áp và tần số phù hợp để vận hành động cơ. Trong các hệ thống phụ trợ, biến tần có thể được sử dụng để điều khiển:

• Máy nén khí.
• Bơm trợ lực lái.
• Bơm thủy lực.
• Quạt làm mát.
• Hệ thống điều hòa và thông gió.
• Hệ thống sưởi.
• Hệ thống quản lý nhiệt.
• Máy phát điện.
• Bộ trích công suất điện ePTO.
• Cơ cấu nâng hạ hoặc thiết bị chuyên dụng.

Mỗi cơ cấu có một chu kỳ làm việc riêng. Máy nén khí hoạt động theo mức áp suất, quạt làm mát thay đổi theo nhiệt độ, còn bơm thủy lực phụ thuộc vào tải và thao tác của phương tiện. Biến tần cho phép động cơ thay đổi tốc độ theo từng nhu cầu thay vì liên tục chạy ở công suất tối đa.

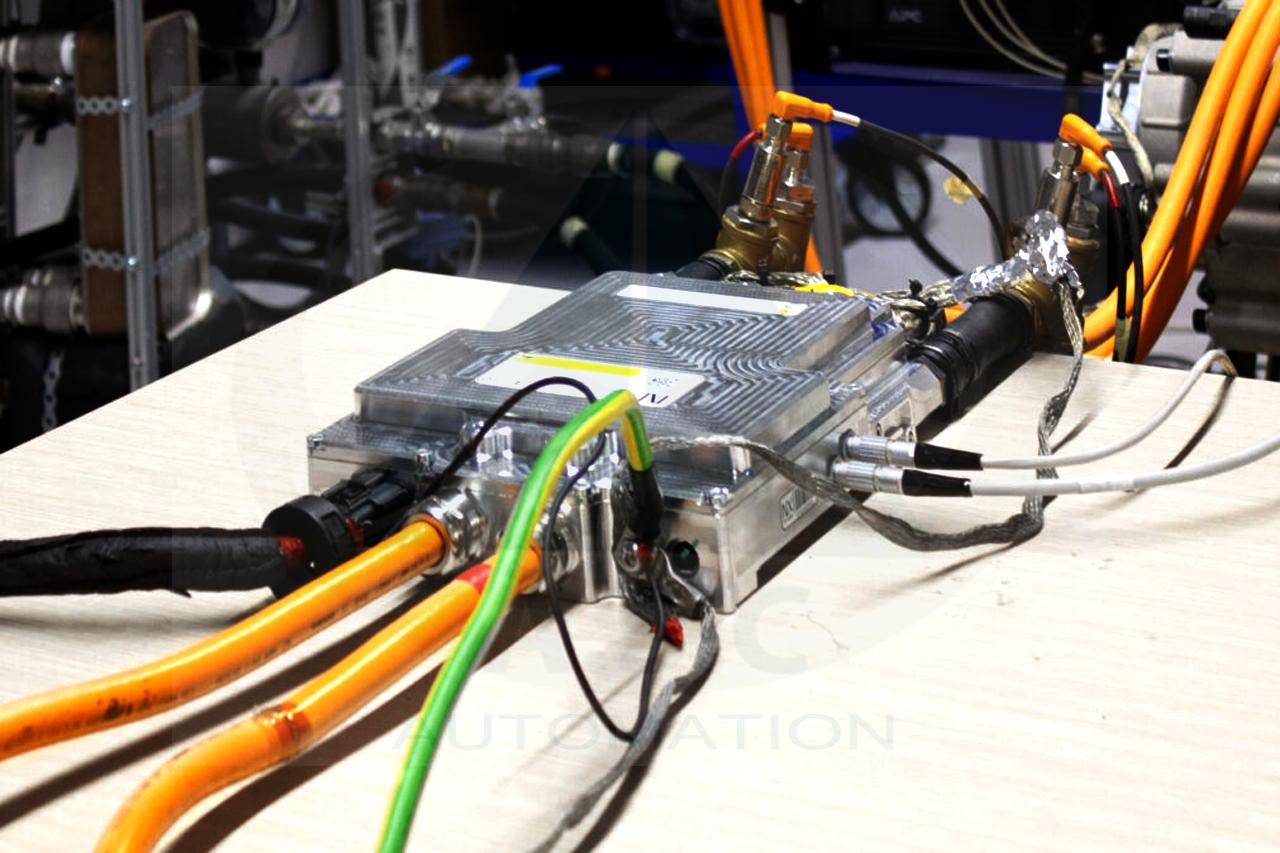

Cấu tạo cơ bản của biến tần động cơ xe điện

Một biến tần động cơ xe điện dành cho hệ thống phụ trợ thường gồm các bộ phận chính sau:

Mạch công suất

Mạch công suất sử dụng các linh kiện bán dẫn để đóng cắt nguồn điện một chiều và tạo ra dòng điện xoay chiều cấp cho động cơ. Khả năng chịu điện áp, dòng điện và nhiệt độ của mạch ảnh hưởng trực tiếp đến công suất vận hành của thiết bị.

Tụ điện DC-link

Tụ DC-link có nhiệm vụ ổn định điện áp một chiều, giảm dao động và hỗ trợ cung cấp năng lượng trong những thời điểm tải thay đổi nhanh. Ngay cả khi nguồn pin đã được ngắt, tụ vẫn có thể duy trì điện áp trong một khoảng thời gian. Vì vậy, việc kiểm tra và lắp đặt phải tuân thủ quy trình an toàn điện cao áp.

Bộ điều khiển

Bộ điều khiển tiếp nhận yêu cầu vận hành từ hệ thống quản lý trên xe, xử lý dữ liệu cảm biến và tạo tín hiệu điều khiển cho mạch công suất. Tùy cấu hình, một bộ điều khiển có thể quản lý một hoặc nhiều biến tần, đồng thời phối hợp hoạt động giữa các máy nén, bơm, quạt và cơ cấu phụ trợ.

Cảm biến giám sát

Biến tần sử dụng các cảm biến để theo dõi dòng điện, điện áp, nhiệt độ và trạng thái động cơ. Dữ liệu phản hồi giúp thiết bị điều chỉnh đầu ra, duy trì khả năng vận hành và phát cảnh báo khi thông số vượt giới hạn.

Hệ thống làm mát

Nhiệt sinh ra trong quá trình chuyển đổi điện năng phải được đưa ra ngoài để bảo vệ linh kiện. Tùy công suất và điều kiện lắp đặt, biến tần có thể sử dụng phương pháp làm mát bằng không khí, bề mặt tản nhiệt hoặc chất lỏng.

Bộ lọc và chức năng bảo vệ

Biến tần có thể tích hợp bộ lọc EMC và các chức năng bảo vệ như quá dòng, quá áp, thấp áp, quá nhiệt hoặc ngắn mạch. Những chức năng này cần được phối hợp với hệ thống bảo vệ và chẩn đoán chung của phương tiện.

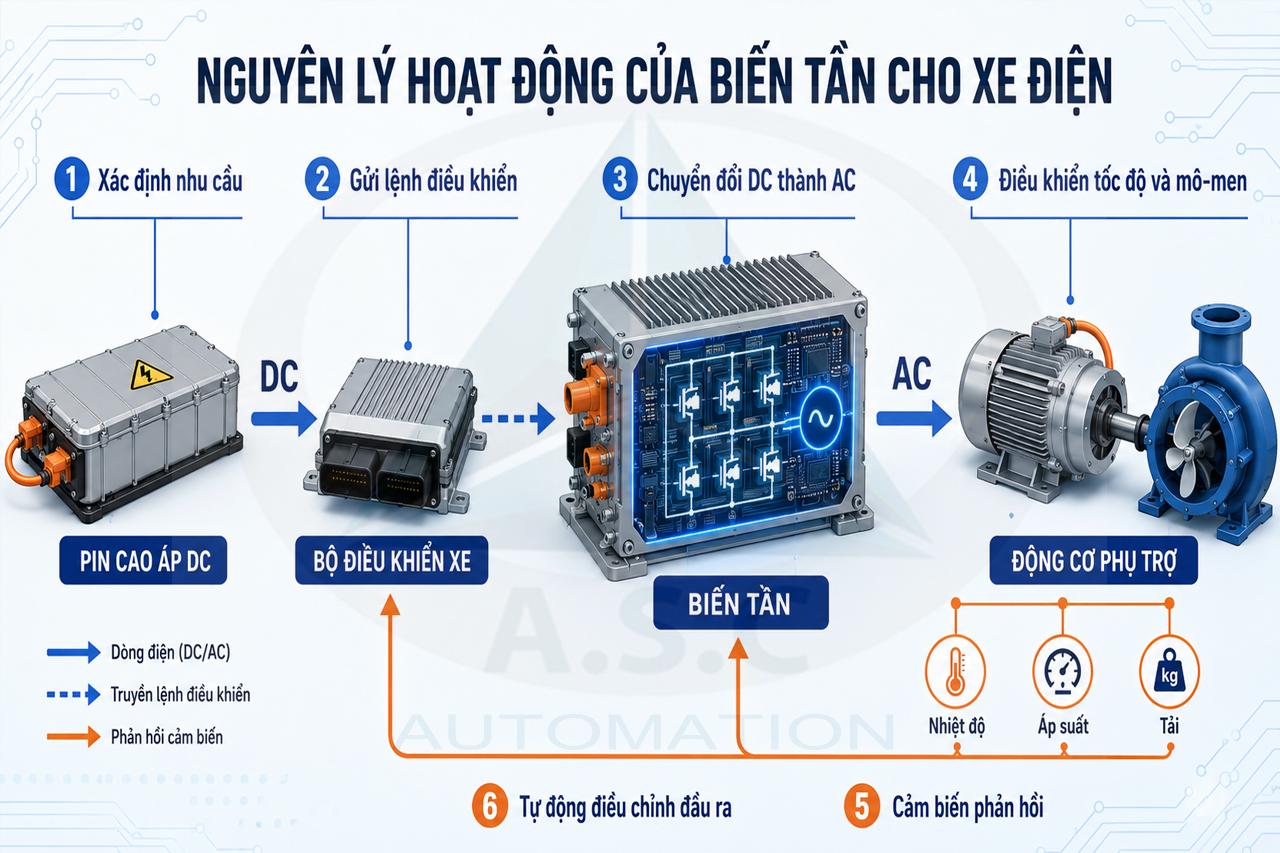

Nguyên lý hoạt động của biến tần cho xe điện

Biến tần nhận nguồn điện DC từ pin cao áp rồi sử dụng mạch bán dẫn để tạo thành dòng điện AC cấp cho động cơ phụ trợ. Điện áp, tần số và dòng điện đầu ra được điều chỉnh dựa trên yêu cầu vận hành.

Quá trình hoạt động có thể diễn ra theo các bước:

1. Bộ điều khiển của xe xác định nhu cầu hoạt động của thiết bị phụ trợ.
2. Lệnh vận hành được gửi đến biến tần qua hệ thống truyền thông.
3. Biến tần chuyển đổi nguồn điện DC thành dòng điện AC.
4. Động cơ chạy ở tốc độ và mô-men tương ứng.
5. Cảm biến liên tục cung cấp dữ liệu phản hồi.
6. Biến tần điều chỉnh đầu ra khi nhiệt độ, áp suất hoặc tải thay đổi.

Ví dụ, khi áp suất trong hệ thống khí nén đã gần đạt mức cài đặt, biến tần có thể giảm tốc độ máy nén. Khi áp suất giảm, thiết bị tăng tốc động cơ để đáp ứng nhu cầu mới. Nguyên lý tương tự cũng có thể áp dụng cho bơm thủy lực, quạt làm mát và hệ thống HVAC.

Lợi ích khi ứng dụng biến tần cho hệ thống phù trợ

Điều chỉnh tốc độ theo nhu cầu

Máy nén, bơm và quạt không phải lúc nào cũng cần vận hành ở tốc độ tối đa. Biến tần giúp thay đổi tốc độ động cơ dựa trên áp suất, nhiệt độ, lưu lượng hoặc yêu cầu từ bộ điều khiển.

Kiểm soát mức tiêu thụ điện

Khi động cơ chỉ tạo ra mức công suất cần thiết, lượng điện lấy từ pin có thể được kiểm soát tốt hơn. Hiệu quả thực tế phụ thuộc vào đặc tính tải, thời gian vận hành và chiến lược điều khiển của từng phương tiện.

Hạn chế dòng điện tăng đột ngột

Biến tần cho phép động cơ tăng tốc theo thời gian cài đặt. Quá trình khởi động có kiểm soát giúp hạn chế dòng điện tăng nhanh và giảm tác động lên pin, cáp điện cũng như các linh kiện liên quan.

Giảm rung và tác động cơ khí

Khởi động và dừng mềm giúp hạn chế va đập lên khớp nối, đường ống, bơm và cơ cấu truyền động. Lợi ích này đặc biệt cần thiết với những thiết bị phải đóng mở hoặc thay đổi tốc độ thường xuyên.

Tự động hóa quá trình vận hành

Biến tần có thể nhận dữ liệu từ cảm biến và bộ điều khiển trung tâm để tự động điều chỉnh động cơ. Quạt làm mát có thể thay đổi tốc độ theo nhiệt độ, trong khi bơm thủy lực hoạt động dựa trên mức áp suất hoặc tải thực tế.

Hỗ trợ giám sát và chẩn đoán

Thông qua hệ thống truyền thông, biến tần có thể gửi dữ liệu về dòng điện, điện áp, nhiệt độ và trạng thái hoạt động đến bộ điều khiển của phương tiện. Dữ liệu này hỗ trợ theo dõi hiệu suất và phát hiện sớm trạng thái bất thường.

Ứng dụng biến tần trên từng loại xe điện

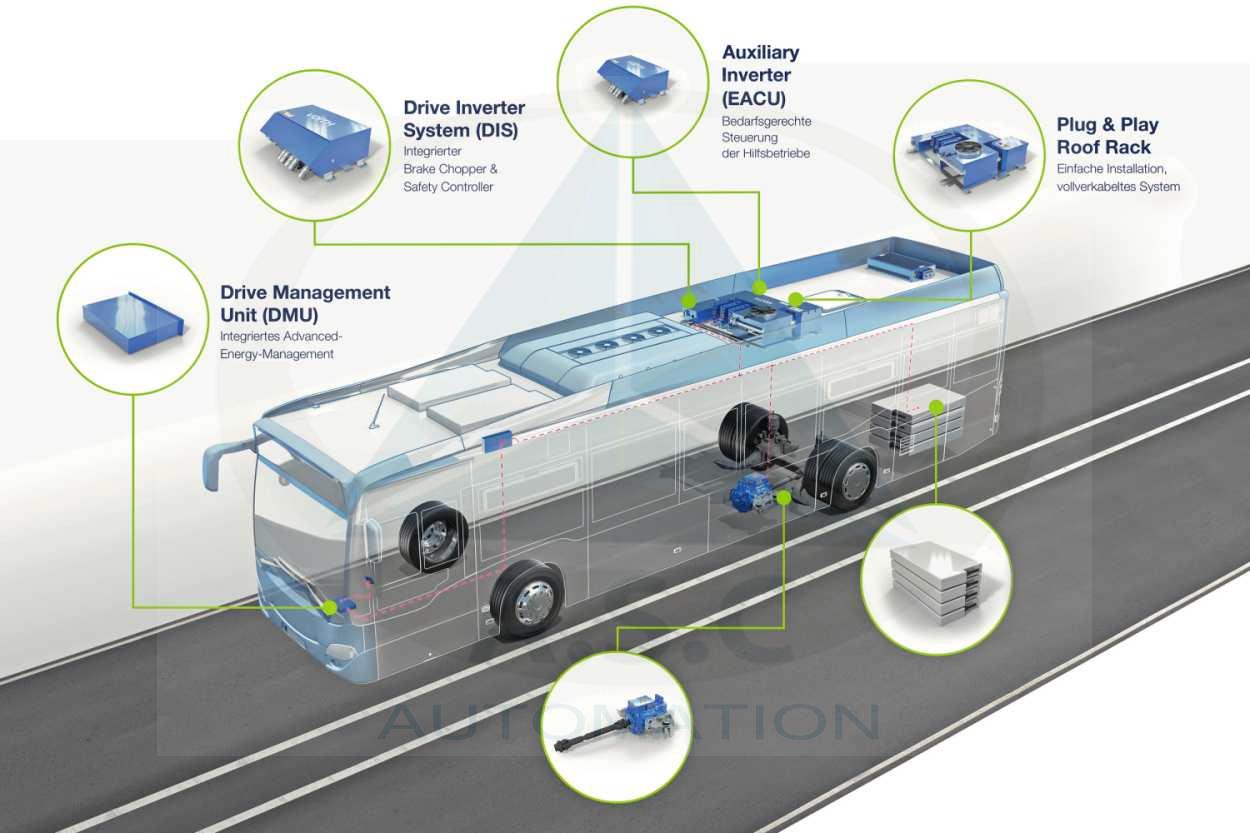

Biến tần cho xe buýt điện

Xe buýt điện sử dụng nhiều thiết bị phụ trợ trong thời gian dài, chẳng hạn máy nén khí, bơm trợ lực, điều hòa, quạt làm mát và hệ thống quản lý nhiệt.

Biến tần cho xe bus điện cần đáp ứng tần suất hoạt động cao, khả năng điều chỉnh linh hoạt và giao tiếp ổn định với hệ thống điều khiển của xe. Đối với điều hòa và máy nén khí, việc thay đổi tốc độ theo nhu cầu còn giúp kiểm soát lượng điện lấy từ pin.

Biến tần cho xe tải điện

Tùy mục đích sử dụng, xe tải điện có thể được trang bị bơm thủy lực, máy nén khí, bộ làm lạnh, hệ thống nâng hạ, thùng quay hoặc ePTO. Biến tần cho xe tải điện phải được lựa chọn theo tải thực tế, thời gian vận hành, mô-men yêu cầu và điều kiện lắp đặt. Đối với xe đông lạnh hoặc xe chuyên dụng, thiết bị có thể phải hoạt động liên tục trong môi trường ngoài trời và chịu sự thay đổi lớn về nhiệt độ.

Phương tiện vận chuyển nội bộ

Một số phương tiện logistics, xe vận chuyển hàng và máy móc di động sử dụng biến tần để kiểm soát bơm, quạt, cơ cấu nâng hạ hoặc thiết bị xử lý hàng hóa. Yêu cầu quan trọng là kích thước gọn, khả năng tích hợp và phối hợp ổn định với hệ thống điều khiển chung.

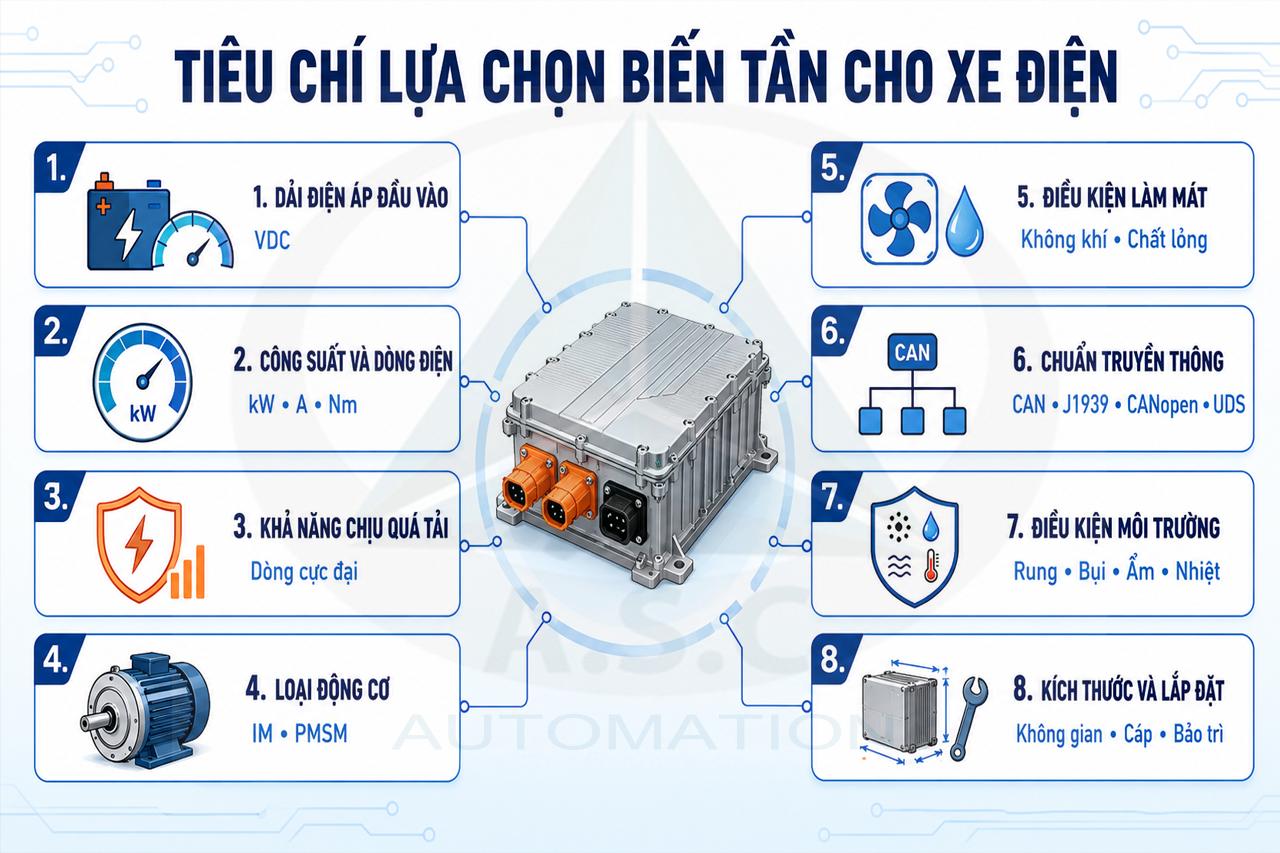

Tiêu chí lựa chọn biến tần cho xe điện

Dải điện áp đầu vào: Điện áp đầu vào của biến tần phải tương thích với bộ pin. Khi tính toán, cần xem xét điện áp cao nhất lúc pin được sạc đầy, điện áp thấp trong quá trình xả và mức dao động có thể xuất hiện khi tải thay đổi.

Công suất và dòng điện động cơ: Không nên chỉ chọn biến tần dựa trên công suất kW. Các thông số cần kiểm tra còn gồm dòng điện định mức, dòng cực đại, hiệu suất, mô-men và chu kỳ tải của động cơ. Biến tần phải đáp ứng được cả chế độ vận hành liên tục và những thời điểm tải tăng trong thời gian ngắn.

Khả năng chịu quá tải: Máy nén, bơm thủy lực và cơ cấu chuyên dụng có thể cần mô-men lớn khi khởi động hoặc khi áp suất tăng. Nếu biến tần không đủ khả năng chịu quá tải, hệ thống có thể không đạt được công suất yêu cầu hoặc thường xuyên dừng bảo vệ. Ngược lại, lựa chọn thiết bị có công suất quá lớn sẽ làm tăng chi phí, kích thước và yêu cầu làm mát.

Loại động cơ: Cần xác định động cơ không đồng bộ, động cơ đồng bộ nam châm vĩnh cửu hay một loại động cơ khác. Biến tần phải hỗ trợ đúng phương pháp điều khiển và loại cảm biến đang sử dụng.

Điều kiện làm mát: Khả năng tản nhiệt phải được tính toán theo công suất, nhiệt độ môi trường, vị trí lắp và thời gian làm việc. Với thiết bị công suất cao hoặc lắp trong không gian kín, làm mát bằng chất lỏng có thể là phương án phù hợp hơn.

Chuẩn truyền thông: Biến tần cần giao tiếp được với hệ thống điều khiển và chẩn đoán của phương tiện. Những giao thức thường được xem xét gồm CAN, J1939, CANopen và UDS. Ngoài giao thức, cần kiểm tra cấu trúc dữ liệu, tốc độ truyền, phương pháp chẩn đoán và khả năng tích hợp phần mềm.

Điều kiện môi trường: Thiết bị lắp trên phương tiện phải đáp ứng yêu cầu về rung động, độ ẩm, nhiệt độ, bụi, nhiễu điện từ và tuổi thọ. Không nên dùng biến tần công nghiệp thông thường nếu thiết bị chưa được thiết kế hoặc đánh giá cho môi trường di động.

Kích thước và phương án lắp đặt: Không gian lắp đặt trên xe thường bị giới hạn. Doanh nghiệp cần kiểm tra kích thước thiết bị, vị trí đầu nối, bán kính uốn cáp, đường ống làm mát và khoảng trống phục vụ kiểm tra, bảo trì.

Giải pháp biến tần KEB T6 APD cho hệ thống phụ trợ

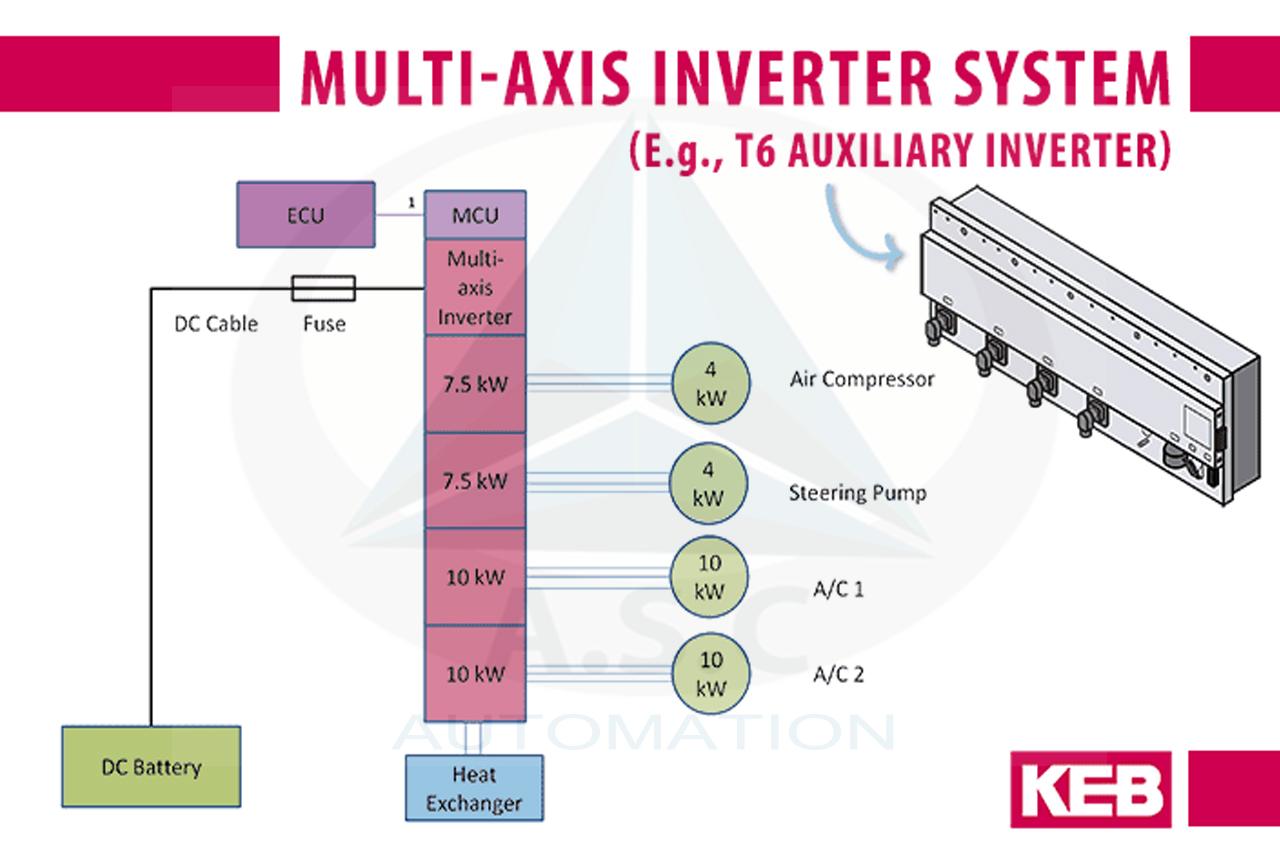

KEB COMBIVERT T6 APD là hệ thống biến tần DC-AC dạng mô-đun được phát triển để điện khí hóa các cơ cấu phụ trợ trên xe thương mại và máy móc di động. Thiết bị chuyển đổi nguồn HV-DC thành dòng điện xoay chiều để điều khiển động cơ của máy nén khí, bơm trợ lực, bơm thủy lực, HVAC, quạt làm mát, hệ thống quản lý nhiệt, máy phát và ePTO.

Cấu trúc mô-đun cho phép hệ thống được điều chỉnh theo số lượng động cơ trên từng phương tiện. Theo KEB, T6 APD có thể tích hợp tối đa sáu mô-đun biến tần với ba mức dòng điện đầu ra định mức là 16,5 A, 33 A và 60 A.

Hệ thống còn tích hợp bộ điều khiển di động, bộ lọc EMC và khả năng giao tiếp với hệ thống điều khiển của xe. Các giao thức được hỗ trợ có thể gồm J1939, CANopen và UDS tùy theo cấu hình và yêu cầu dự án.

KEB T6 APD có thể được xem xét cho các nhóm ứng dụng:

• Xe buýt và phương tiện giao thông công cộng.
• Xe tải và xe moóc điện.
• Xe vệ sinh, xe quét đường và xe thu gom rác.
• Phương tiện vận chuyển chặng cuối.
• Máy móc xây dựng.
• Máy móc nông nghiệp.
• Phương tiện chuyên dụng và máy móc di động.

Việc lựa chọn số lượng mô-đun, dòng điện, phương án làm mát và phần mềm điều khiển phải dựa trên thông số của từng động cơ, điện áp pin và chu kỳ tải thực tế. Doanh nghiệp không nên chọn cấu hình chỉ dựa vào tổng công suất của các động cơ phụ trợ.

A.S.C VN – Đơn vị chuyên phân phối, lắp đặt biến tần KEB

A.S.C VN cung cấp giải pháp biến tần KEB cho hệ thống truyền động phụ trợ trên xe điện, xe buýt điện, xe tải điện và máy móc di động. Đơn vị hỗ trợ khảo sát yêu cầu vận hành, lựa chọn thiết bị, xây dựng cấu hình và triển khai hệ thống theo từng ứng dụng.

Trước khi đề xuất giải pháp, các thông số quan trọng cần được xác định gồm:

• Dải điện áp của bộ pin.
• Loại, công suất và dòng điện của động cơ.
• Mô-men và khả năng quá tải yêu cầu.
• Chu kỳ hoạt động của từng cơ cấu.
• Phương án làm mát.
• Không gian lắp đặt.
• Chuẩn truyền thông và yêu cầu chẩn đoán.
• Số lượng động cơ cần điều khiển.

Tùy theo từng phương tiện, A.S.C VN có thể tư vấn ứng dụng KEB COMBIVERT T6 APD cho máy nén khí, bơm trợ lực, bơm thủy lực, HVAC, quạt làm mát, ePTO và các cơ cấu chuyên dụng. Việc xây dựng đúng cấu hình giúp hệ thống đáp ứng yêu cầu tải, kết nối thuận lợi với bộ điều khiển của xe và sử dụng không gian lắp đặt hiệu quả.

Doanh nghiệp có nhu cầu điện khí hóa hệ thống phụ trợ có thể tham khảo giải pháp giao thông điện của A.S.C VN để được tư vấn, cung cấp thiết bị và hỗ trợ lắp đặt biến tần KEB phù hợp.

Như vậy, biến tần cho xe điện giúp chuyển đổi nguồn điện từ pin và điều khiển hiệu quả các động cơ phụ trợ trên xe buýt, xe tải điện và máy móc di động. KEB COMBIVERT T6 APD là giải pháp mô-đun linh hoạt, phù hợp với nhiều yêu cầu vận hành khác nhau. Để được tư vấn cấu hình, cung cấp thiết bị và hỗ trợ lắp đặt biến tần KEB, quý khách vui lòng liên hệ Hotline/Zalo: 0917.113.068 A.S.C VN để được hỗ trợ nhanh chóng nhé!
