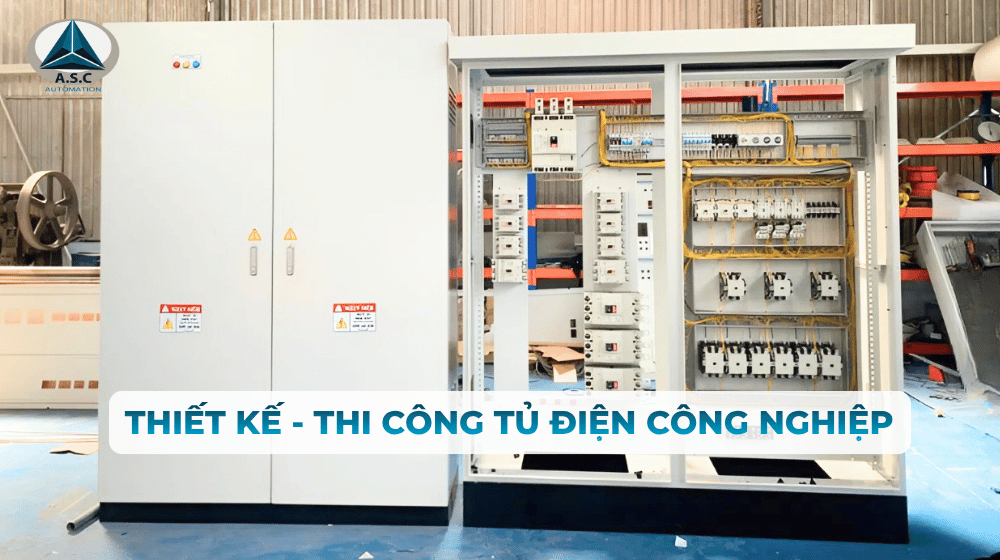

THIẾT KẾ – LẮP ĐẶT – THI CÔNG TỦ ĐIỆN CÔNG NGHIỆP

A.S.C VN cung cấp giải pháp thiết kế, lắp đặt và thi công tủ điện công nghiệp theo yêu cầu riêng, đảm bảo tối ưu công suất, bố trí thiết bị khoa học, vận hành an toàn và sẵn sàng cho nhu cầu mở rộng trong tương lai.

Tủ điện công nghiệp là trung tâm điều khiển và phân phối điện cho toàn bộ máy móc, dây chuyền sản xuất và hệ thống tự động hóa trong nhà máy. Chất lượng thiết kế và thi công tủ điện ảnh hưởng trực tiếp đến độ ổn định vận hành, an toàn điện, khả năng mở rộng cũng như chi phí bảo trì trong suốt vòng đời của hệ thống.

Khó Khăn Của Doanh Nghiệp

Tuy nhiên, nhiều doanh nghiệp gặp khó khăn khi lựa chọn đơn vị thi công do hệ thống được thiết kế thiếu đồng bộ, khó nâng cấp trong tương lai, thời gian hỗ trợ kỹ thuật chậm hoặc đơn vị triển khai không đủ năng lực xử lý khi phát sinh sự cố thực tế tại nhà máy.

Dịch vụ thi công tủ điện công nghiệp của A.S.C VN được xây dựng nhằm giải quyết những vấn đề này thông qua giải pháp thiết kế theo đúng nhu cầu vận hành thực tế, đảm bảo tiêu chuẩn kỹ thuật và an toàn công nghiệp. Đồng thời, A.S.C VN sẵn sàng hỗ trợ kỹ thuật, bảo trì và nâng cấp hệ thống trong suốt quá trình vận hành của doanh nghiệp.

Dịch Vụ Thi Công Tủ Điện Công Nghiệp Tại A.S.C VN Bao Gồm Những Gì?

1. Thiết kế hệ thống điện và tủ điện công nghiệp

Đội ngũ kỹ sư của A.S.C VN thực hiện:

• Thiết kế sơ đồ nguyên lý điện.
• Thiết kế sơ đồ đấu nối chi tiết.
• Thiết kế layout bố trí thiết bị bên trong tủ điện.
• Tính toán công suất và lựa chọn tiết diện dây dẫn phù hợp.
• Tính toán khả năng dự phòng mở rộng trong tương lai.
• Tính toán tản nhiệt, thông gió và điều kiện môi trường làm việc.
• Thiết kế giải pháp chống nhiễu cho hệ thống điều khiển và truyền thông công nghiệp.

Mục tiêu không chỉ là hệ thống hoạt động được mà còn phải hoạt động ổn định trong nhiều năm vận hành liên tục.

2. Lập trình và tích hợp hệ thống tự động hóa

A.S.C VN triển khai đầy đủ các hạng mục lập trình và tích hợp hệ thống:

• Lập trình PLC.
• Thiết kế giao diện vận hành HMI.
• Cấu hình biến tần.
• Cấu hình servo và hệ thống motion control.
• Tích hợp hệ thống SCADA và giám sát sản xuất.
• Kết nối và cấu hình mạng truyền thông công nghiệp.
• Đồng bộ dữ liệu giữa các thiết bị trong dây chuyền.

Việc đồng bộ ngay từ giai đoạn thiết kế giúp giảm đáng kể thời gian commissioning và hạn chế lỗi phát sinh trong quá trình vận hành thực tế.

*Video Tủ điều khiển Dao cắt quay Motrona CT340 – Máy cắt dao quay Germany

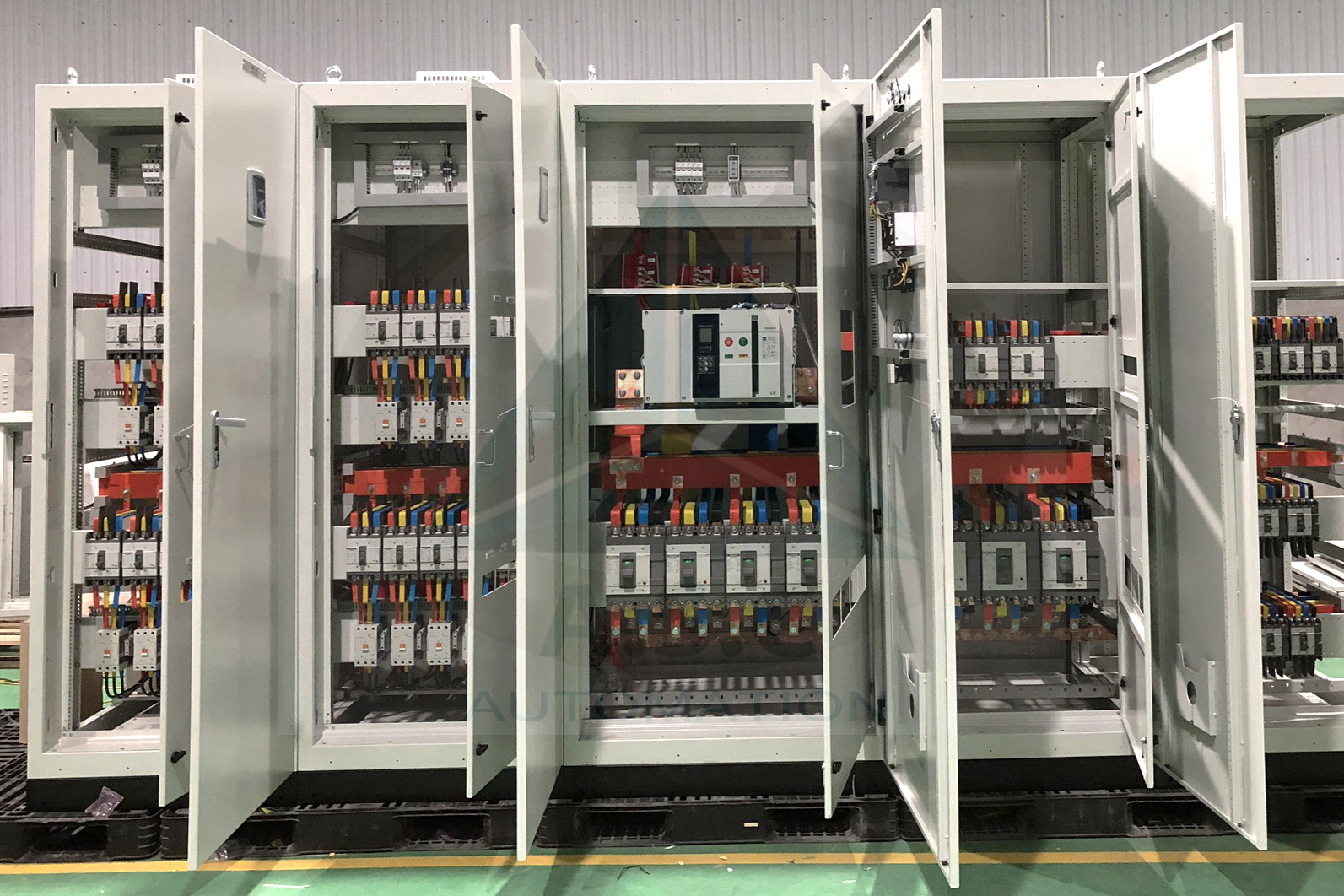

3. Gia công và lắp ráp tủ điện công nghiệp

Quá trình lắp ráp được thực hiện theo tiêu chuẩn kỹ thuật nhằm đảm bảo:

• Tính thẩm mỹ.
• Khả năng bảo trì thuận tiện.
• Khả năng tản nhiệt tốt.
• Độ ổn định cao trong môi trường công nghiệp.

Các hạng mục bao gồm:

• Gia công vỏ tủ.
• Lắp đặt thanh DIN và máng đi dây.
• Lắp đặt thiết bị đóng cắt và bảo vệ.

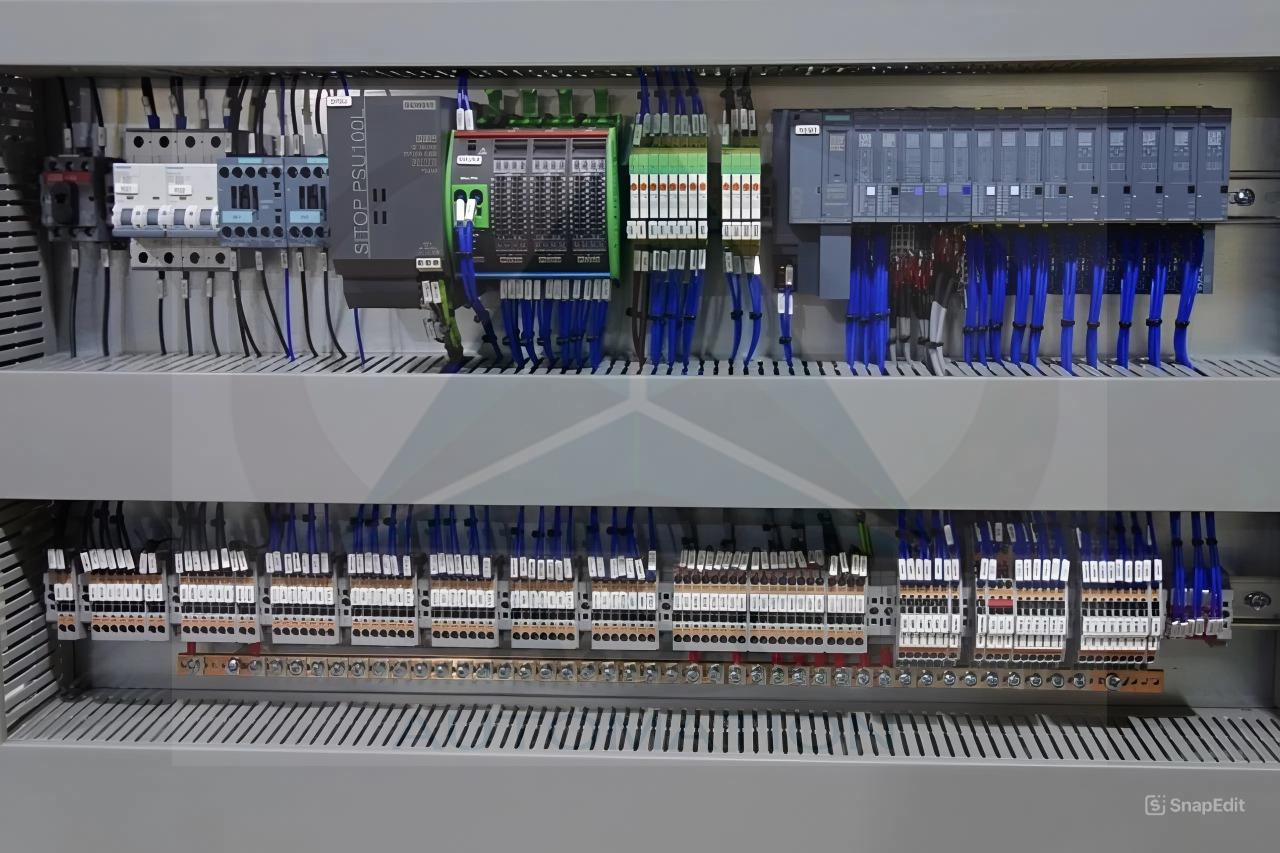

• Lắp đặt PLC, HMI, biến tần, servo.

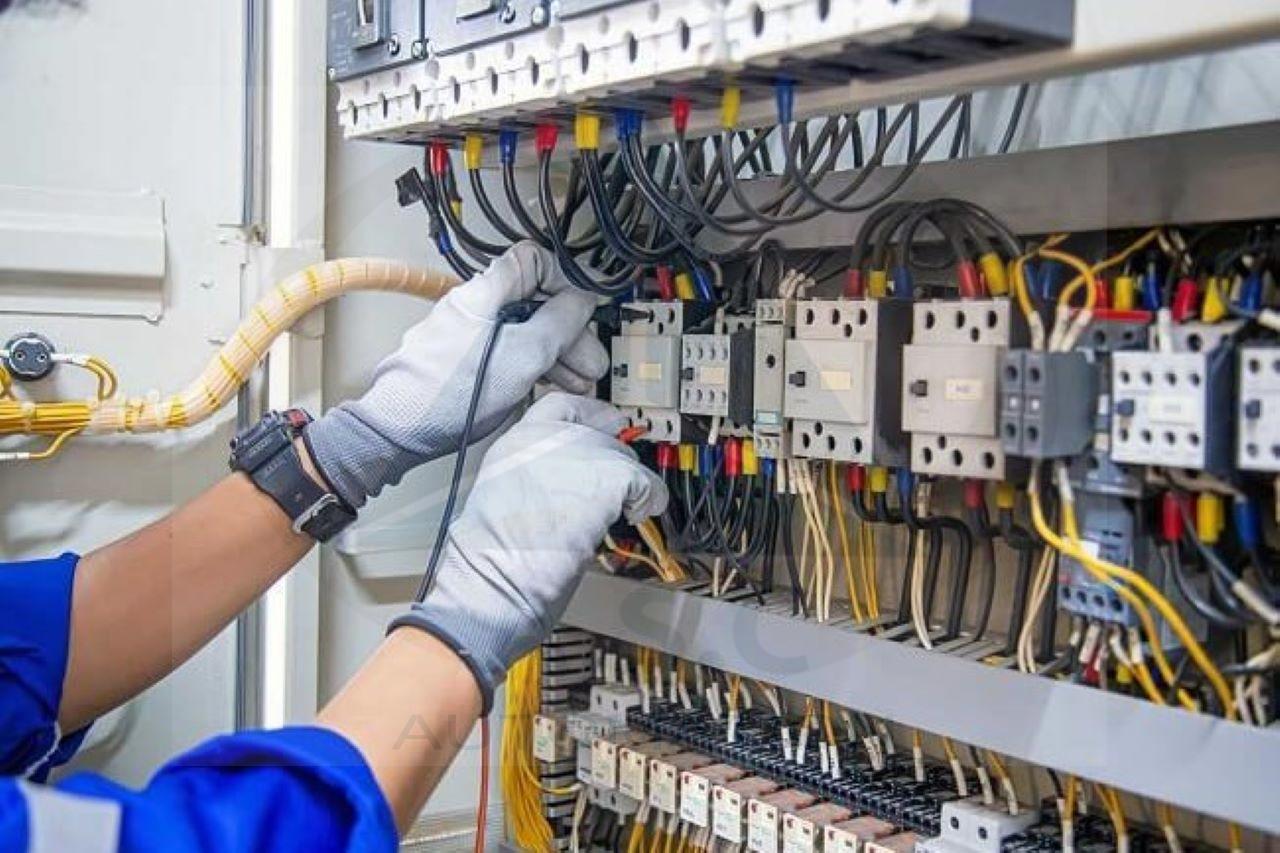

• Đi dây động lực và điều khiển.
• Đánh số dây và terminal đầy đủ.
• Kiểm tra chất lượng đấu nối.

4. Thi công và lắp đặt tại nhà máy

A.S.C VN hỗ trợ:

• Lắp đặt tủ điện công nghiệp tại hiện trường.
• Kéo cáp động lực và tín hiệu.
• Đấu nối thiết bị hiện trường.
• Kết nối cảm biến và cơ cấu chấp hành.
• Lắp đặt mạng truyền thông công nghiệp.
• Đồng bộ với hệ thống hiện hữu của nhà máy.

Đối với các dự án nâng cấp dây chuyền đang vận hành, phương án thi công được xây dựng nhằm giảm tối đa thời gian dừng máy và ảnh hưởng đến sản xuất.

5. Chạy thử, hiệu chỉnh và bàn giao

Trước khi bàn giao, toàn bộ hệ thống được:

• Kiểm tra cách điện.
• Kiểm tra logic điều khiển.
• Kiểm tra tín hiệu I/O.
• Chạy thử không tải.
• Chạy thử có tải.
• Hiệu chỉnh thông số vận hành.
• Kiểm tra khả năng xử lý sự cố và liên động an toàn.

Kỹ sư A.S.C VN sẽ luôn hỗ trợ kỹ thuật cho nhà máy, doanh nghiệp sau khi đã đưa tủ điện vào vận hành.

A.S.C VN Thi Công Những Loại Tủ Điện Công Nghiệp Nào?

Theo chức năng điều khiển

• Tủ PLC điều khiển dây chuyền sản xuất.
• Tủ biến tần điều khiển động cơ.
• Tủ servo điều khiển chuyển động chính xác.
• Tủ MCC.
• Tủ ATS chuyển nguồn tự động.
• Tủ HVAC.
• Tủ điều khiển bơm.
• Tủ điều khiển xử lý nước.

Theo ứng dụng thực tế

• Tủ điều khiển máy cắt CNC.
• Tủ điều khiển máy xay, máy nghiền.
• Tủ điều khiển máy ép nhựa.
• Tủ điều khiển máy đóng gói.
• Tủ điều khiển băng tải.
• Tủ điều khiển hệ thống quạt công nghiệp.
• Tủ điều khiển máy nén khí.
• Tủ điều khiển hệ thống cấp liệu tự động.
• Tủ điều khiển robot và dây chuyền tự động hóa.
• Tủ điều khiển hệ thống xử lý nước và nước thải.

*Xem dự án Điều khiển Dao cắt quay cho Máy cắt bao bì giấy- Carton tự động Max 250 mét/phút

Tiêu Chuẩn Thiết Kế Và Thi Công Tủ Điện Công Nghiệp

Tiêu chuẩn	Nội dung áp dụng	Ý nghĩa trong thi công
IEC 61439	Thiết kế và lắp ráp tủ điện hạ thế	Đảm bảo tủ điện đáp ứng yêu cầu về khả năng chịu dòng, chịu ngắn mạch, phát nhiệt và vận hành ổn định trong môi trường công nghiệp.
IEC 60204-1	An toàn điện cho máy móc công nghiệp	Đảm bảo các yêu cầu về tiếp địa, bảo vệ điện, dừng khẩn và an toàn cho người vận hành và thiết bị.
IEC 60529	Cấp bảo vệ IP của tủ điện	Đảm bảo tủ điện có khả năng chống bụi, chống nước phù hợp với môi trường lắp đặt thực tế như nhà xưởng, khu vực ngoài trời hoặc môi trường nhiều bụi bẩn, độ ẩm cao.

Tiêu chuẩn UL	Nội dung áp dụng	Ý nghĩa trong thiết kế và thi công
UL 218	Bộ điều khiển máy bơm chữa cháy (Fire Pump Controller)	Đảm bảo hệ thống bơm chữa cháy hoạt động ổn định và đáp ứng yêu cầu an toàn PCCC.
UL 845	Trung tâm điều khiển động cơ (MCC – Motor Control Center)	Đảm bảo an toàn, độ tin cậy và khả năng bảo trì cho hệ thống điều khiển động cơ công suất lớn.
UL 864	Bộ điều khiển và phụ kiện hệ thống báo cháy	Đảm bảo khả năng phát hiện, cảnh báo và vận hành hệ thống báo cháy theo yêu cầu an toàn.
UL 891	Tủ phân phối điện công suất lớn và Switchboard	Đảm bảo khả năng chịu dòng điện lớn, ngắn mạch và vận hành an toàn của hệ thống phân phối điện.
UL 924	Thiết bị chiếu sáng và nguồn điện khẩn cấp	Đảm bảo duy trì nguồn điện cho các phụ tải quan trọng khi xảy ra sự cố mất điện.
UL 1563	Thiết bị điều khiển hồ bơi và spa	Đảm bảo an toàn điện trong môi trường có độ ẩm cao và tiếp xúc trực tiếp với nước.
UL 1640	Thiết bị phân phối điện di động	Đảm bảo an toàn cho các hệ thống cấp điện tạm thời hoặc thiết bị di động trong công nghiệp.
UL 1741	Biến tần, bộ chuyển đổi và bộ điều khiển cho hệ thống năng lượng phân tán	Đảm bảo khả năng kết nối an toàn giữa biến tần và lưới điện trong các hệ thống năng lượng tái tạo.
UL 1773	Hộp đấu nối và hộp terminal	Đảm bảo độ tin cậy của các điểm đấu nối điện và thuận tiện cho bảo trì, mở rộng hệ thống.
UL 2017	Hệ thống và thiết bị báo hiệu đa mục đích	Đảm bảo khả năng truyền tải tín hiệu cảnh báo và thông báo khẩn cấp trong nhà máy.
UL 2075	Thiết bị phát hiện khí và hơi	Đảm bảo phát hiện sớm rò rỉ khí độc, khí cháy và giảm thiểu nguy cơ tai nạn công nghiệp.
UL 60950-1	Thiết bị công nghệ thông tin và truyền thông	Đảm bảo an toàn điện cho IPC, máy chủ, thiết bị mạng và hệ thống CNTT công nghiệp.
UL 294	Hệ thống kiểm soát ra vào	Đảm bảo độ tin cậy và an toàn cho hệ thống kiểm soát truy cập trong nhà máy và khu công nghiệp.
UL 1037	Thiết bị chống trộm và báo động	Đảm bảo khả năng phát hiện và cảnh báo hành vi xâm nhập hoặc mất cắp tài sản.
UL 916	Thiết bị quản lý năng lượng	Hỗ trợ giám sát, tối ưu tiêu thụ điện năng và nâng cao hiệu quả sử dụng năng lượng của nhà máy.

Tại Sao Nên Lựa Chọn Dịch Vụ Thi Công Tủ Điện Công Nghiệp A.S.C VN?

Đảm bảo chất lượng, tối ưu 100% theo thực tế vận hành của nhà máy

• Mỗi hệ thống được thiết kế riêng theo yêu cầu công nghệ, quy trình sản xuất và định hướng mở rộng của từng doanh nghiệp.
• Tối ưu công suất, bố trí thiết bị hợp lý, thuận tiện cho vận hành và bảo trì lâu dài.
• Tuân thủ các tiêu chuẩn thiết kế và an toàn điện công nghiệp phổ biến như IEC, UL.

Đội ngũ kỹ sư chuyên nghiệp, giàu kinh nghiệm thực tế

• Hơn 15 năm kinh nghiệm trong lĩnh vực điện công nghiệp và tự động hóa.
• Đội ngũ kỹ sư có năng lực thiết kế, lập trình, thi công và xử lý sự cố thực tế tại nhà máy.
• Am hiểu các hệ thống PLC, HMI, biến tần, servo và truyền thông công nghiệp của nhiều hãng khác nhau.

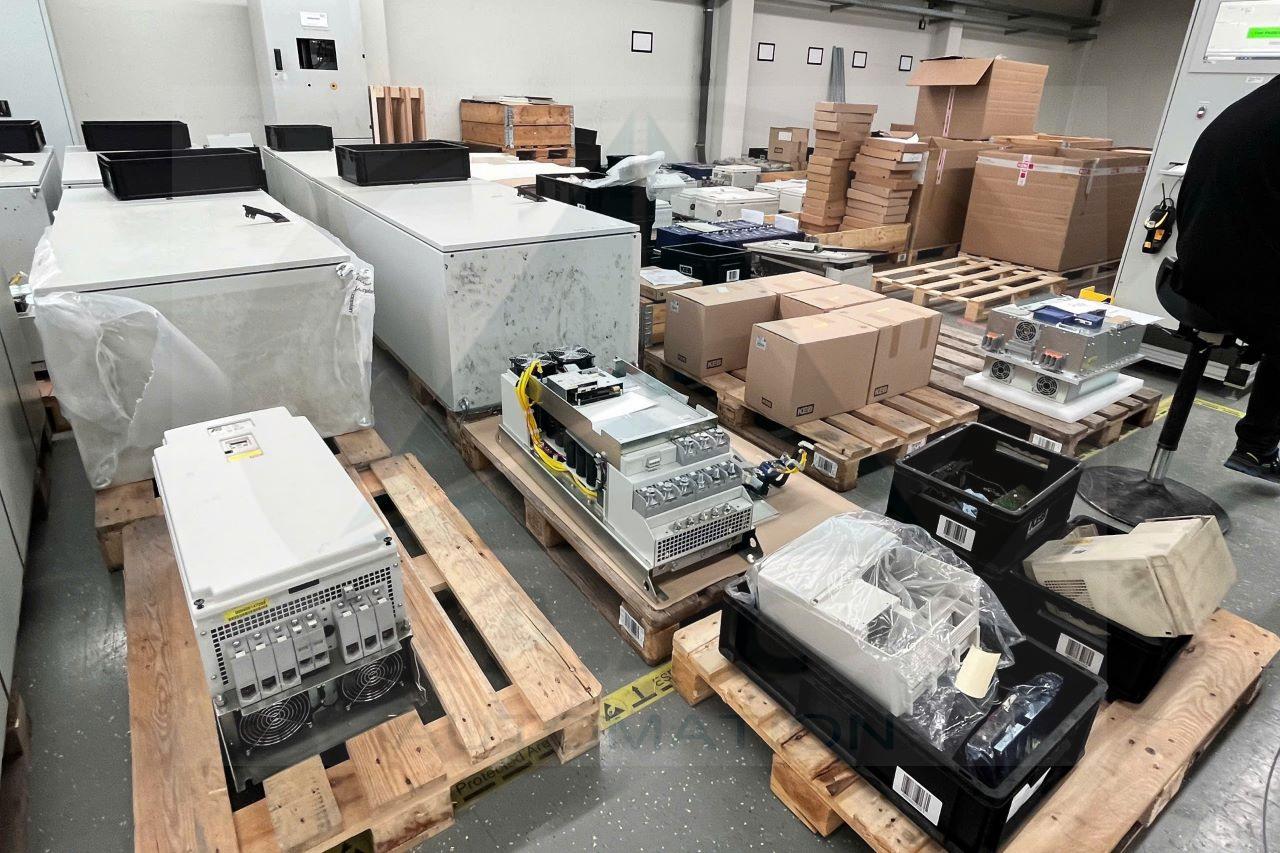

Đối tác độc quyền của KEB và Siemens tại Việt Nam

• Chủ động nguồn thiết bị và phụ tùng thay thế, giúp rút ngắn thời gian triển khai dự án.
• Tối ưu chi phí đầu tư nhờ lợi thế về chuỗi cung ứng và hệ sinh thái thiết bị.
• Hỗ trợ kỹ thuật trực tiếp từ hãng

Tự do lựa chọn hệ sinh thái thiết bị phù hợp

• Hỗ trợ triển khai đa dạng hệ sinh thái như KEB, Siemens, B&R, Mitsubishi, Delta, Beckhoff và nhiều thương hiệu khác.
• Tối ưu giải pháp dựa trên yêu cầu kỹ thuật, ngân sách đầu tư và chiến lược phát triển của doanh nghiệp.

Đồng hành lâu dài cùng dự án và sự phát triển của doanh nghiệp

• Hỗ trợ kỹ thuật trong quá trình vận hành và sản xuất.
• Sẵn sàng bảo trì, nâng cấp và mở rộng hệ thống khi doanh nghiệp phát triển.
• Đồng hành cùng khách hàng trong suốt vòng đời của hệ thống nhằm giảm thiểu rủi ro dừng máy và tối ưu hiệu quả đầu tư.

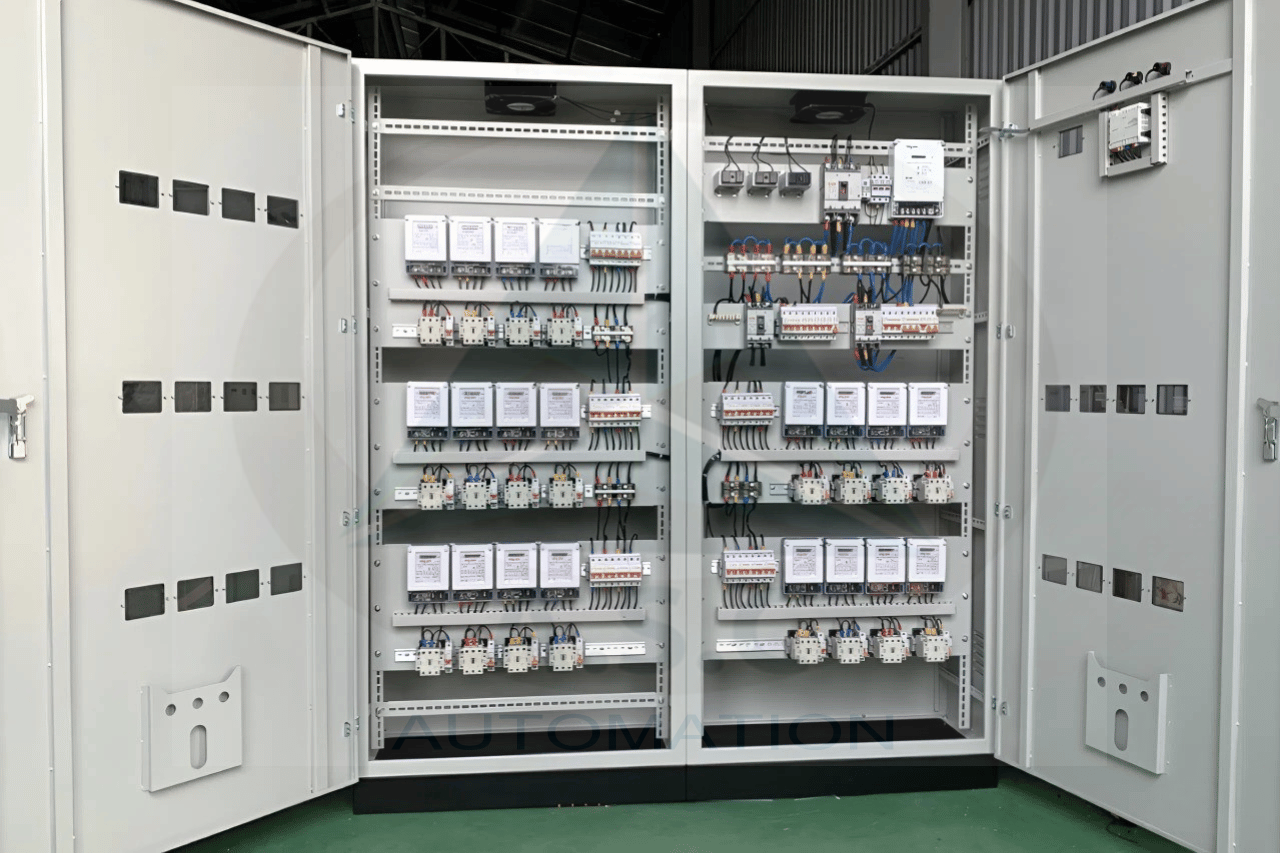

Tiêu Chuẩn Nghiệm Thu Tủ Điện Công Nghiệp Tại A.S.C VN

1. Kiểm tra cơ khí

• Khung vỏ tủ chắc chắn, không cong vênh, đảm bảo độ bền trong môi trường công nghiệp.
• Thiết bị được bố trí khoa học, thuận tiện cho vận hành và bảo trì.
• Sơn tĩnh điện đồng đều, chống ăn mòn và phù hợp điều kiện làm việc thực tế.

2. Kiểm tra điện và an toàn

• Đo điện trở cách điện bằng Megger theo tiêu chuẩn kỹ thuật của hệ thống.
• Kiểm tra tiếp địa, đấu nối và khả năng bảo vệ an toàn điện.
• Thực hiện Cold Check, IO Test và chạy thử trước khi đóng điện.

3. Hồ sơ và nghiệm thu bàn giao

• Bàn giao đầy đủ sơ đồ điện, tài liệu kỹ thuật và kết quả đo kiểm.
• Nghiệm thu theo tiêu chuẩn IEC 61439 và yêu cầu của chủ đầu tư trước khi đưa vào vận hành.

Bảng Giá Thi Công Tủ Điện Công Nghiệp Ba Pha Tại A.S.C VN

Chi phí thi công tủ điện công nghiệp phụ thuộc vào nhiều yếu tố kỹ thuật và điều kiện thực tế của dự án như:

• Quy mô hệ thống và số lượng tải điều khiển.
• Công suất tổng của tủ điện.
• Khoảng cách từ nguồn điện đến tủ điện và thiết bị hiện trường.
• Chủng loại vật liệu và thiết bị sử dụng.
• Mức độ tự động hóa và truyền thông công nghiệp.
• Yêu cầu về chống bụi, chống nước hoặc chống ăn mòn.
• Yêu cầu đặc biệt về phòng cháy chữa cháy hoặc môi trường cháy nổ.
• Điều kiện thi công và thời gian triển khai dự án.

Gọi ngay hotline A.S.C VN 0917.113.068, chúng tôi sẽ hỗ trợ tư vấn và gửi bảng giá tủ điện công nghiệp chi tiết nhất cho bạn.

Quy Trình Thi Công Tủ Điện Công Nghiệp Tại A.S.C VN

Bước 1: Khảo sát hiện trạng

Kỹ sư tiến hành khảo sát dây chuyền, tải sử dụng, công nghệ sản xuất và các yêu cầu đặc thù của doanh nghiệp.

Bước 2: Tư vấn giải pháp

Đề xuất giải pháp tối ưu về kỹ thuật, khả năng mở rộng và ngân sách đầu tư.

Bước 3: Thiết kế hệ thống

Hoàn thiện sơ đồ điện, danh mục thiết bị và bản vẽ bố trí tủ điện.

Bước 4: Gia công và lắp ráp

Tiến hành lắp ráp và đấu nối theo đúng thiết kế đã được phê duyệt.

Bước 5: Lập trình và cấu hình

Lập trình PLC, HMI, biến tần, servo và truyền thông công nghiệp.

Bước 6: Lắp đặt và chạy thử

Triển khai tại hiện trường và đưa hệ thống vào vận hành thực tế.

Bước 7: Nghiệm thu và bàn giao

Bàn giao hồ sơ kỹ thuật và hướng dẫn vận hành cho đội ngũ kỹ thuật của nhà máy.

Thông Tin Liên Hệ Thi Công Tủ Điện Công Nghiệp Nhanh Chóng

THÔNG TIN LIÊN HỆ A.S.C VN Hotline: 0917.113.068   Email: truongtd.vu@gmail.com  Địa chỉ: 148/28 đường số 59, phường An Hội Tây, TP. HCM | Phục vụ toàn quốc qua dịch vụ nhận gửi thiết bị

Nếu bạn có bất kỳ thông tin hoặc nhu cầu cần thiết kế & thi công tủ điện công nghiệp, hãy liên hệ với chúng tôi để được hỗ trợ nhanh chóng và hoàn toàn miễn phí
