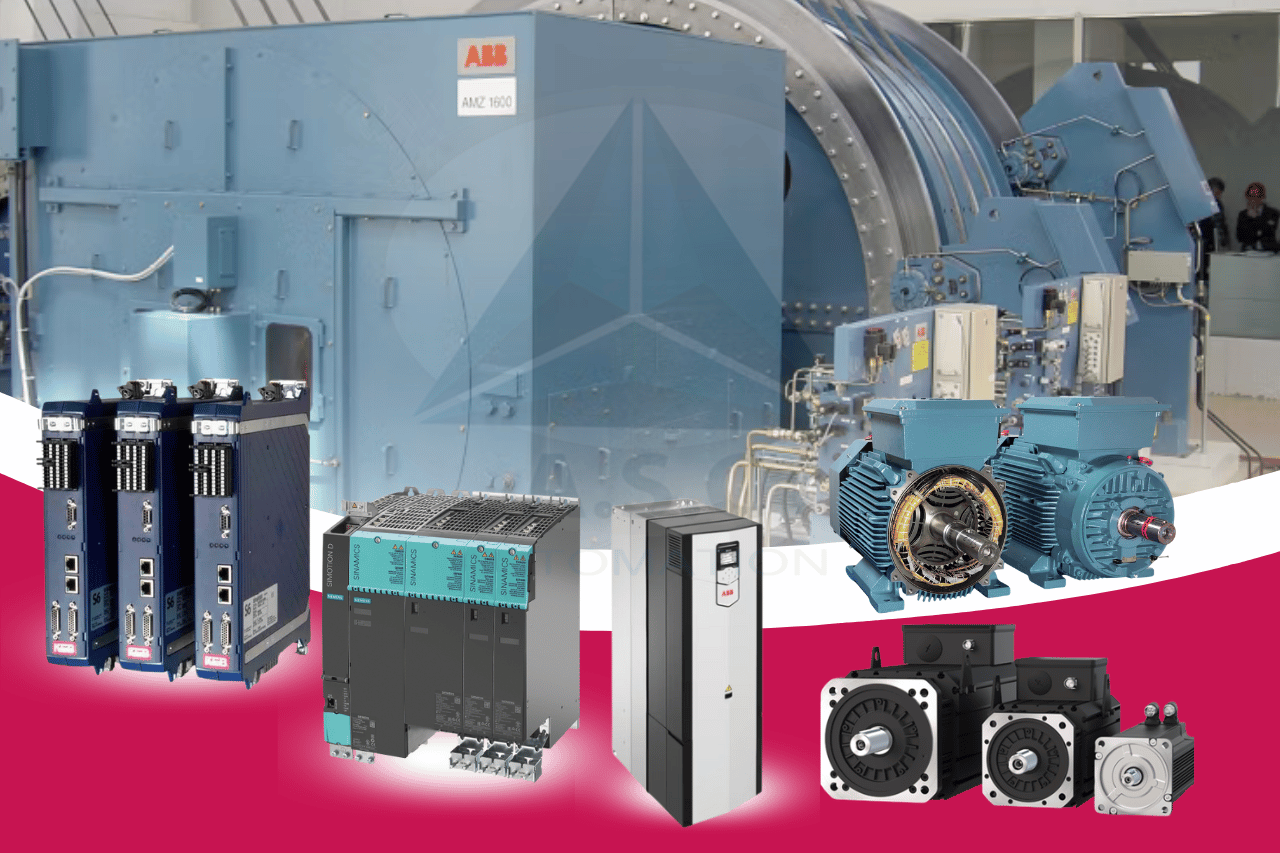

Biến Tần Điều Khiển Động Cơ Đồng Bộ Synchronous Motor Vòng Kín Là Gì? Cách Chọn Và Ứng Dụng Thực Tế

Biến Tần Điều Khiển Động Cơ Đồng Bộ Synchronous Motor Vòng Kín là giải pháp truyền động hiện đại sử dụng tín hiệu phản hồi từ Encoder hoặc Resolver để kiểm soát chính xác tốc độ, vị trí và mô-men của động cơ. Nhờ khả năng điều khiển chính xác và duy trì mô-men cao ngay cả ở tốc độ thấp, giải pháp này được ứng dụng rộng rãi trong các hệ thống yêu cầu hiệu suất và độ ổn định cao như máy đóng gói, máy CNC, robot công nghiệp, máy in và các dây chuyền tự động hóa hiện đại.

Biến Tần Điều Khiển Động Cơ Đồng Bộ Synchronous Motor Vòng Kín Là Gì?

Biến tần điều khiển động cơ đồng bộ vòng kín là loại biến tần sử dụng tín hiệu phản hồi từ Encoder hoặc Resolver gắn trên động cơ để liên tục theo dõi vị trí và tốc độ thực tế của rotor. Dựa trên tín hiệu phản hồi này, biến tần sẽ điều chỉnh dòng điện và tần số đầu ra theo thời gian thực nhằm đảm bảo động cơ luôn hoạt động đúng tốc độ và mô-men yêu cầu.

Khác với phương pháp điều khiển vòng hở, điều khiển vòng kín cho phép hệ thống đạt được độ chính xác cao hơn đáng kể, đặc biệt trong các ứng dụng tải thay đổi liên tục hoặc yêu cầu giữ tốc độ tuyệt đối ổn định.

Ưu Điểm Của Biến Tần Điều Khiển Động Cơ Đồng Bộ Vòng Kín

• Độ Chính Xác Tốc Độ Rất Cao: Hệ thống có thể duy trì tốc độ ổn định ngay cả khi tải thay đổi đột ngột, phù hợp với các ứng dụng yêu cầu chất lượng sản phẩm đồng đều.
• Mô-Men Lớn Ở Tốc Độ Thấp: Biến tần vẫn đảm bảo mô-men đầu ra cao ngay cả khi động cơ chạy ở tốc độ thấp hoặc gần bằng 0 rpm.
• Phản Hồi Nhanh Với Thay Đổi Tải: Nhờ liên tục nhận tín hiệu từ Encoder, biến tần có thể điều chỉnh gần như tức thời khi tải thay đổi.
• Tiết Kiệm Điện Năng: Động cơ đồng bộ có hiệu suất cao hơn nhiều loại động cơ truyền thống, giúp giảm đáng kể chi phí điện năng trong vận hành dài hạn.
• Tăng Tuổi Thọ Hệ Thống: Việc điều khiển chính xác giúp giảm rung động, giảm quá tải cơ khí và kéo dài tuổi thọ cho động cơ cũng như thiết bị truyền động.

Ứng Dụng Của Biến Tần Điều Khiển Động Cơ Đồng Bộ Vòng Kín

Biến Tần Điều Khiển Synchronous Motor Vòng Kín thường được sử dụng trong các ứng dụng:

Lĩnh vực	Ứng dụng động cơ đồng bộ	Mức độ phổ biến
Giao thông điện	Động cơ kéo tàu điện, metro, xe điện, AGV, AMR	Rất phổ biến
Thang máy	Motor gearless PMSM	Rất phổ biến
Xử lý vật liệu	Băng tải, máy cuốn, cẩu trục, hệ thống phân loại	Phổ biến
Công nghệ y tế	Máy CT, MRI, robot y tế, thiết bị xét nghiệm	Phổ biến
Bao bì và chế biến thực phẩm	Máy đóng gói, máy chiết rót, máy dán nhãn	Rất phổ biến
Máy móc ngành nhựa	Máy đùn, máy ép phun, máy thổi chai	Rất phổ biến
Tái chế	Máy nghiền, băng tải, máy phân loại	Phổ biến
Robot và tự động hóa	Robot công nghiệp, cobot, trục servo	Rất phổ biến
Máy nén và quạt turbo	Turbo blower, máy nén khí PMSM	Rất phổ biến
Năng lượng gió	Chủ yếu là máy phát đồng bộ nam châm vĩnh cửu (PMSG), không phải động cơ truyền động	Rất phổ biến
Máy gia công gỗ	CNC router, máy cắt, máy dán cạnh	Phổ biến

Khi Nào Nên Sử Dụng Điều Khiển Vòng Kín?

Do chi phí đầu tư Encoder và hệ thống điều khiển cao hơn so với vòng hở, giải pháp vòng kín thường được lựa chọn khi:

• Yêu cầu giữ tốc độ chính xác.
• Tải thay đổi liên tục.
• Cần mô-men lớn ở tốc độ thấp.
• Cần đồng bộ nhiều trục truyền động.
• Yêu cầu điều khiển vị trí hoặc điều khiển căng vật liệu.

Nếu ứng dụng chỉ yêu cầu điều khiển tốc độ cơ bản và tải ổn định, giải pháp điều khiển không Encoder có thể là lựa chọn kinh tế hơn.

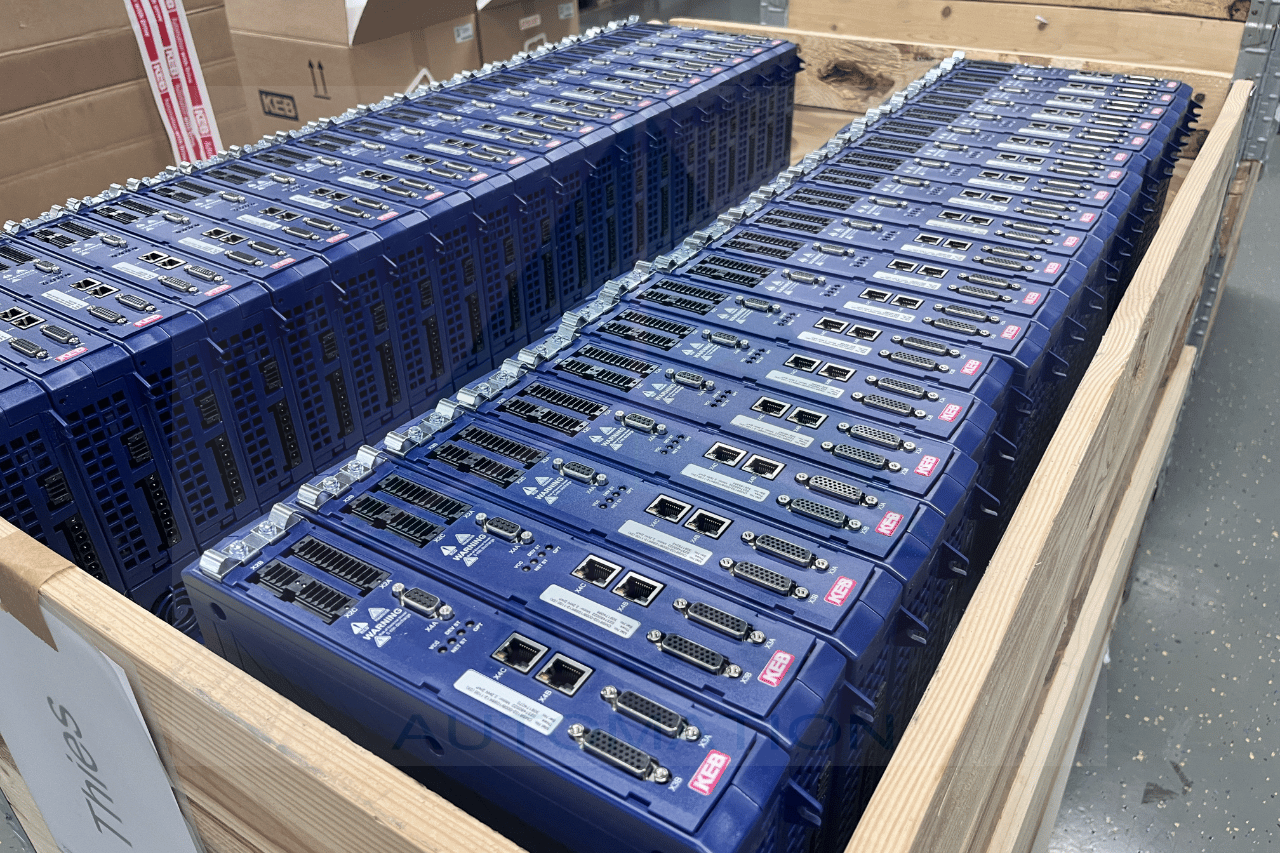

Biến Tần KEB Nào Hỗ Trợ Điều Khiển Động Cơ Đồng Bộ Vòng Kín?

KEB COMBIVERT S6

Đây là dòng Servo Drive chuyên dụng của KEB.

Hỗ trợ:

• PMSM
• IPM
• SynRM
• Động cơ không đồng bộ

Hỗ trợ nhiều loại phản hồi như:

• TTL
• Resolver
• SinCos
• EnDat
• Hiperface
• BiSS

Phù hợp cho:

• Robot.
• Máy đóng gói.
• Servo axis.
• Máy CNC.

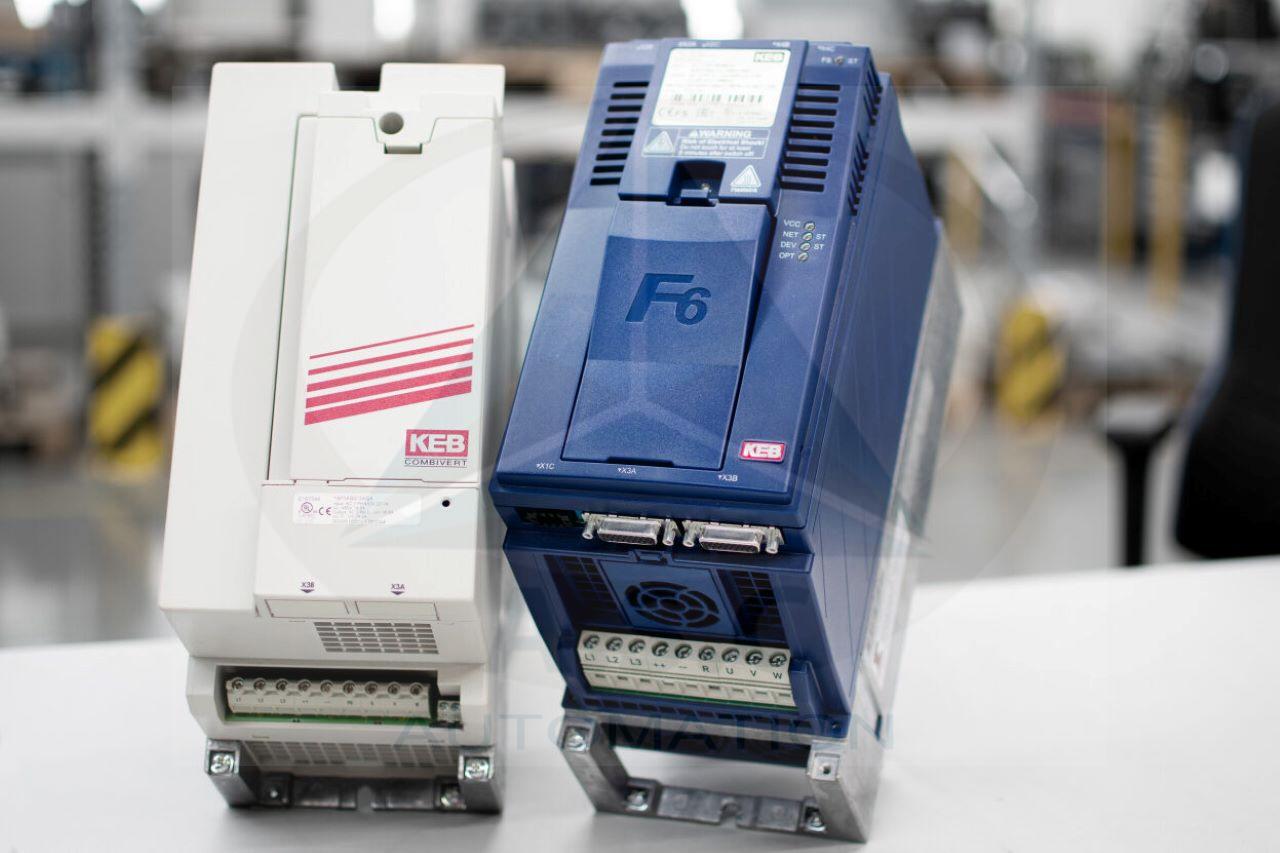

KEB COMBIVERT F6

Đây là dòng Drive Controller cao cấp của KEB dành cho cả ứng dụng servo và biến tần công suất lớn.

Hỗ trợ:

• Động cơ không đồng bộ.
• PMSM.
• SynRM.
• Điều khiển có encoder hoặc không encoder.

Ứng dụng phổ biến:

• Máy đùn nhựa.
• Máy giấy.
• Máy ép.
• Hệ thống truyền động công suất lớn.
• Băng tải tải nặng.

Các dòng biến tần điều khiển động cơ đồng bộ trên thị trường

Hãng	Dòng sản phẩm	PMSM	SynRM	Encoder vòng kín	Ghi chú
KEB	COMBIVERT F6	✔	✔	✔	Drive Controller cao cấp
KEB	COMBIVERT S6	✔	✔	✔	Servo Drive chuyên dụng
Siemens	SINAMICS G120	✔	Có hỗ trợ tùy cấu hình	✔	Phổ biến trong nhà máy và OEM (Siemens)
Siemens	SINAMICS S120	✔	✔	✔	Multi-axis Servo Drive
Siemens	SINAMICS V90	✔	✖	✔	Servo Drive cho PMSM
ABB	ACS880	✔	✔	✔	Hỗ trợ PM Motor và SynRM với DTC nổi tiếng của ABB (ABB Library)
ABB	ACS580	✔	✔	Tùy phiên bản	Chủ yếu cho HVAC và tiết kiệm điện
Danfoss	VLT AutomationDrive FC302	✔	✔	✔	Ứng dụng tải nặng và process
Schneider Electric	Altivar Process ATV930	✔	✔	✔	Điều khiển PM Motor và SynRM
Schneider Electric	Lexium 32	✔	✖	✔	Servo Drive
Mitsubishi Electric	FR-A800	✔	✔	✔	Hỗ trợ PM Motor control
Mitsubishi Electric	MR-J5	✔	✖	✔	Servo Drive
Yaskawa	GA700	✔	✔	✔	Hỗ trợ PM motor
Yaskawa	Sigma-7	✔	✖	✔	Servo Drive
Delta	C2000 Plus	✔	Có giới hạn tùy firmware	✔	OEM sử dụng khá nhiều
Omron	MX2	✔	✖	Có giới hạn	Chủ yếu ứng dụng máy nhỏ
Beckhoff	AX5000	✔	✖	✔	Servo system

Cách Chọn Biến Tần Điều Khiển Động Cơ Đồng Bộ Vòng Kín

Việc lựa chọn biến tần cho động cơ đồng bộ vòng kín không chỉ dựa vào công suất kW của động cơ mà còn phụ thuộc vào nhiều yếu tố kỹ thuật như loại động cơ, loại encoder, yêu cầu mô-men và chế độ điều khiển. Chọn sai biến tần có thể dẫn đến tình trạng không thể khởi động, mất đồng bộ, báo lỗi encoder hoặc không đạt được hiệu suất mong muốn.

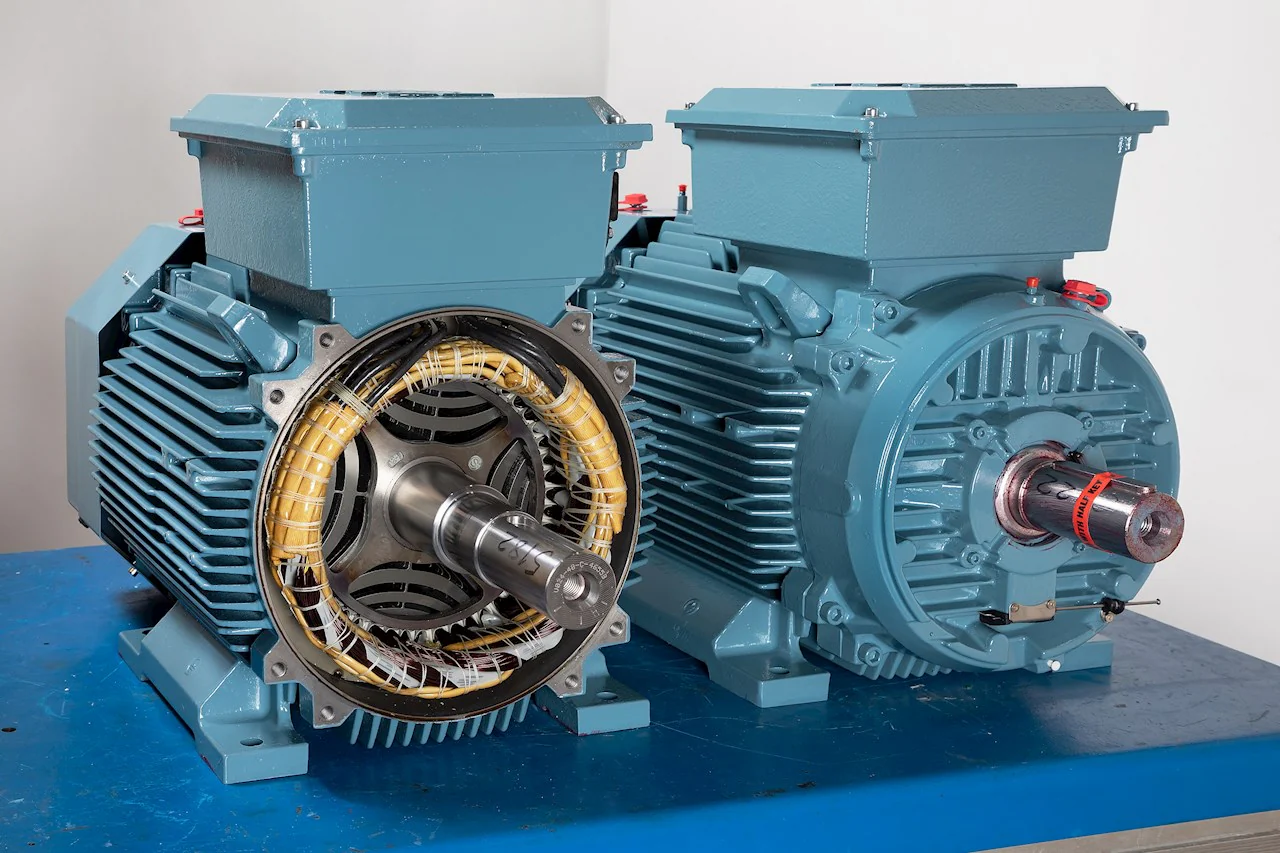

1. Xác Định Chính Xác Loại Động Cơ Đồng Bộ

Đây là bước quan trọng nhất trước khi lựa chọn biến tần.

Một số loại động cơ đồng bộ phổ biến hiện nay bao gồm:

• PMSM (Permanent Magnet Synchronous Motor) – động cơ đồng bộ nam châm vĩnh cửu, được sử dụng phổ biến trong servo motor, robot và máy CNC.
• IPM (Interior Permanent Magnet Motor) – nam châm được đặt bên trong rotor, phù hợp với các ứng dụng tốc độ cao và mô-men lớn.
• SPM (Surface Permanent Magnet Motor) – nam châm được gắn trên bề mặt rotor, có đặc tính vận hành êm và điều khiển đơn giản hơn.
• SynRM (Synchronous Reluctance Motor) – động cơ từ trở đồng bộ hiệu suất cao, thường được sử dụng trong các giải pháp tiết kiệm điện năng.

Không phải mọi biến tần hỗ trợ điều khiển động cơ đồng bộ đều có thể điều khiển tất cả các loại động cơ trên.

2. Lựa Chọn Theo Dòng Điện Định Mức Thay Vì Chỉ Dựa Vào Công Suất

Sai lầm phổ biến nhất là lựa chọn biến tần dựa hoàn toàn vào công suất kW. Trong thực tế, hai động cơ cùng công suất nhưng khác tốc độ hoặc khác thiết kế có thể có dòng điện định mức hoàn toàn khác nhau.

Ví dụ:

Công suất	Điện áp	Tốc độ	Dòng định mức
22 kW	380V	1500 rpm	43A
22 kW	380V	3000 rpm	48A

Do đó, khi lựa chọn biến tần cần đảm bảo: Dòng định mức của biến tần ≥ dòng định mức của động cơ.

Đối với tải nặng hoặc tải va đập như máy ép, máy đùn hoặc cẩu trục, nên lựa chọn thêm hệ số dự phòng từ 10-20%.

3. Kiểm Tra Loại Encoder Hoặc Resolver Trên Động Cơ

Động cơ đồng bộ vòng kín cần tín hiệu phản hồi vị trí rotor để thực hiện điều khiển vector và FOC. Biến tần phải hỗ trợ đúng loại tín hiệu phản hồi mà động cơ đang sử dụng.

Các chuẩn phản hồi phổ biến hiện nay gồm:

• Incremental Encoder TTL.
• Incremental Encoder HTL.
• Resolver.
• SinCos Encoder.
• EnDat.
• Hiperface.
• BiSS-C.

Đây là nguyên nhân gây lỗi lựa chọn phổ biến nhất trong các dự án retrofit hoặc thay thế biến tần.

4. Xác Định Khả Năng Quá Tải Cần Thiết

Mỗi ứng dụng có yêu cầu khả năng chịu quá tải khác nhau:

Ứng dụng	Yêu cầu quá tải
Quạt, bơm ly tâm	110%
Băng tải	150%
Máy đùn nhựa	180%
Máy ép, máy dập	200%
Servo định vị	250-300%

Nếu chọn biến tần có khả năng quá tải thấp hơn yêu cầu thực tế, hệ thống sẽ thường xuyên báo lỗi quá dòng hoặc quá tải khi tăng tốc hoặc tải thay đổi đột ngột.

5. Lựa Chọn Nhà Cung Cấp Có Kinh Nghiệm Về Truyền Động Đồng Bộ

Khác với biến tần điều khiển động cơ không đồng bộ thông thường, hệ thống truyền động đồng bộ vòng kín đòi hỏi kỹ sư phải hiểu rõ:

• Đặc tính của từng loại động cơ.
• Chuẩn encoder và giao thức phản hồi.
• Cấu hình điều khiển vector và FOC.
• Thông số tuning và tối ưu hệ thống.

Việc lựa chọn đúng đối tác tư vấn và cài đặt ngay từ đầu sẽ giúp giảm thời gian commissioning, hạn chế lỗi phát sinh và đảm bảo hệ thống đạt được hiệu suất thiết kế.

Mua Biến Tần Điều Khiển Động Cơ Đồng Bộ Vòng Kín ở đâu giá tốt, có hỗ trợ kỹ thuật?

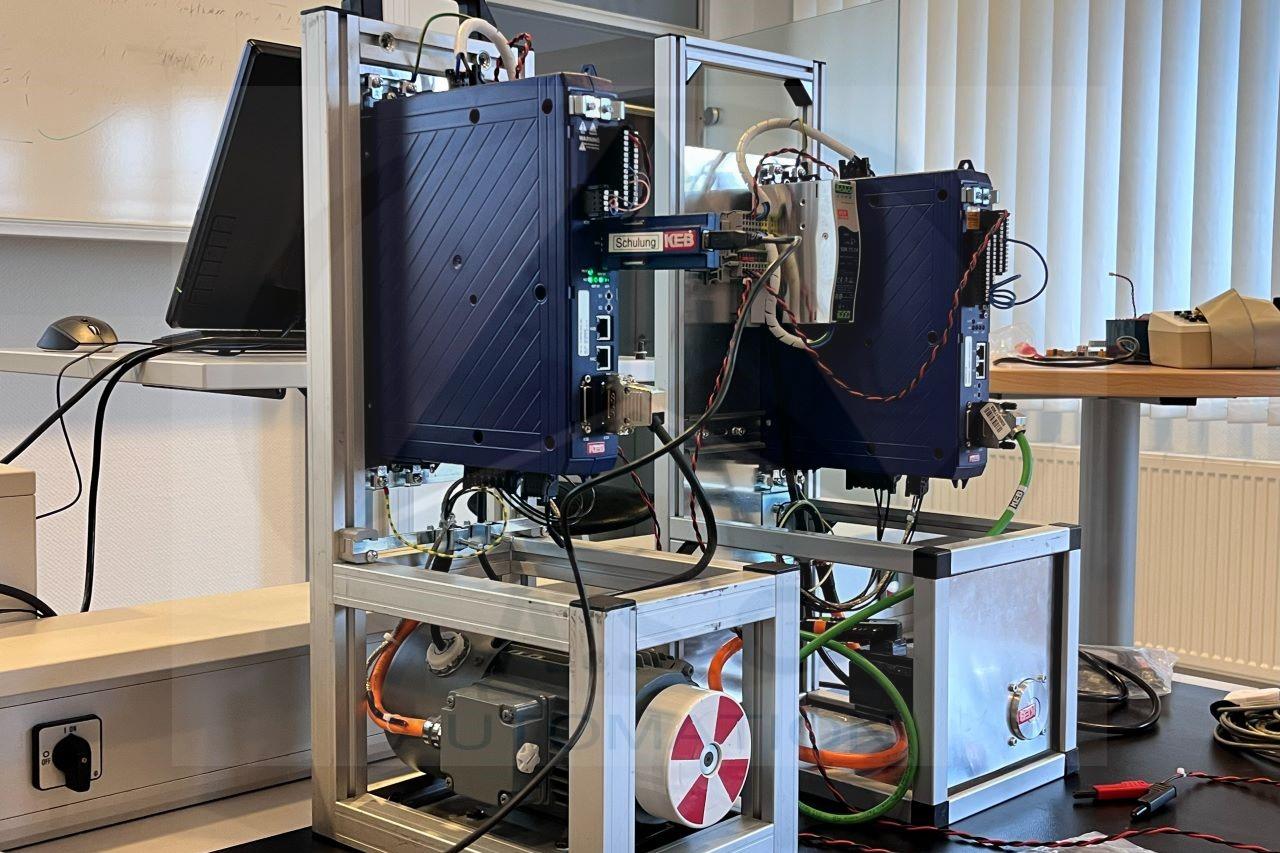

A.S.C VN chuyên cung cấp các dòng biến tần điều khiển động cơ đồng bộ Synchronous Motor vòng kín dành cho các ứng dụng yêu cầu độ chính xác cao, mô-men lớn ở tốc độ thấp và khả năng tiết kiệm năng lượng vượt trội. Đồng thời, A.S.C VN hiện là đối tác phân phối độc quyền các giải pháp truyền động KEB tại Việt Nam, mang đến cho khách hàng lợi thế về nguồn hàng chính hãng, hỗ trợ kỹ thuật chuyên sâu và giải pháp tối ưu cho từng ngành công nghiệp.

Đặc biệt, đội ngũ kỹ sư A.S.C VN sẽ hỗ trợ khách:

• Khảo sát và lựa chọn giải pháp phù hợp.
• Cài đặt và tuning Encoder/Resolver.
• Tối ưu thông số điều khiển vector.
• Nâng cấp hệ thống truyền động cũ sang công nghệ mới.
• Hỗ trợ xử lý lỗi và bảo trì hệ thống vận hành.

Việc lựa chọn đúng biến tần và cấu hình chính xác sẽ quyết định trực tiếp đến hiệu suất, độ ổn định và tuổi thọ của toàn bộ dây chuyền sản xuất.
