Trong dây chuyền cán màng, độ ổn định của thành phẩm phụ thuộc nhiều vào khả năng phối hợp giữa các trục kéo, cán, nhả và thu cuộn. Khi tốc độ hoặc lực căng thay đổi không phù hợp, màng có thể bị nhăn, lệch, chùng hoặc kéo giãn trong quá trình vận hành. Vì vậy, hệ thống truyền động cần được thiết kế và điều khiển phù hợp để duy trì chuyển động ổn định giữa các công đoạn. Biến tần cho máy cán màng, máy ghép màng là một trong những thiết bị quan trọng giúp đáp ứng yêu cầu này, đặc biệt với các dây chuyền có nhiều trục và cần kiểm soát lực căng liên tục.
- 1.Biến tần đóng vai trò gì trong máy cán màng?
- 2.Vì sao kiểm soát lực căng quan trọng khi cán màng?
- 3.Điều khiển đồng bộ nhiều trục trên máy cán màng
- 4.Biến tần cho máy ghép màng cần đáp ứng yêu cầu gì?
- 5.Có những cách nào để kiểm soát lực căng màng?
- 6.Không nên chọn biến tần chỉ dựa vào công suất động cơ
- 7.Giải pháp biến tần KEB cho máy cán màng, máy ghép màng
- 8.Khi nào cần kiểm tra hệ thống truyền động của máy cán màng, máy ghép màng?
- 9.Giải pháp điều khiển máy cán màng, máy ghép màng tại A.S.C VN
Biến tần đóng vai trò gì trong máy cán màng?

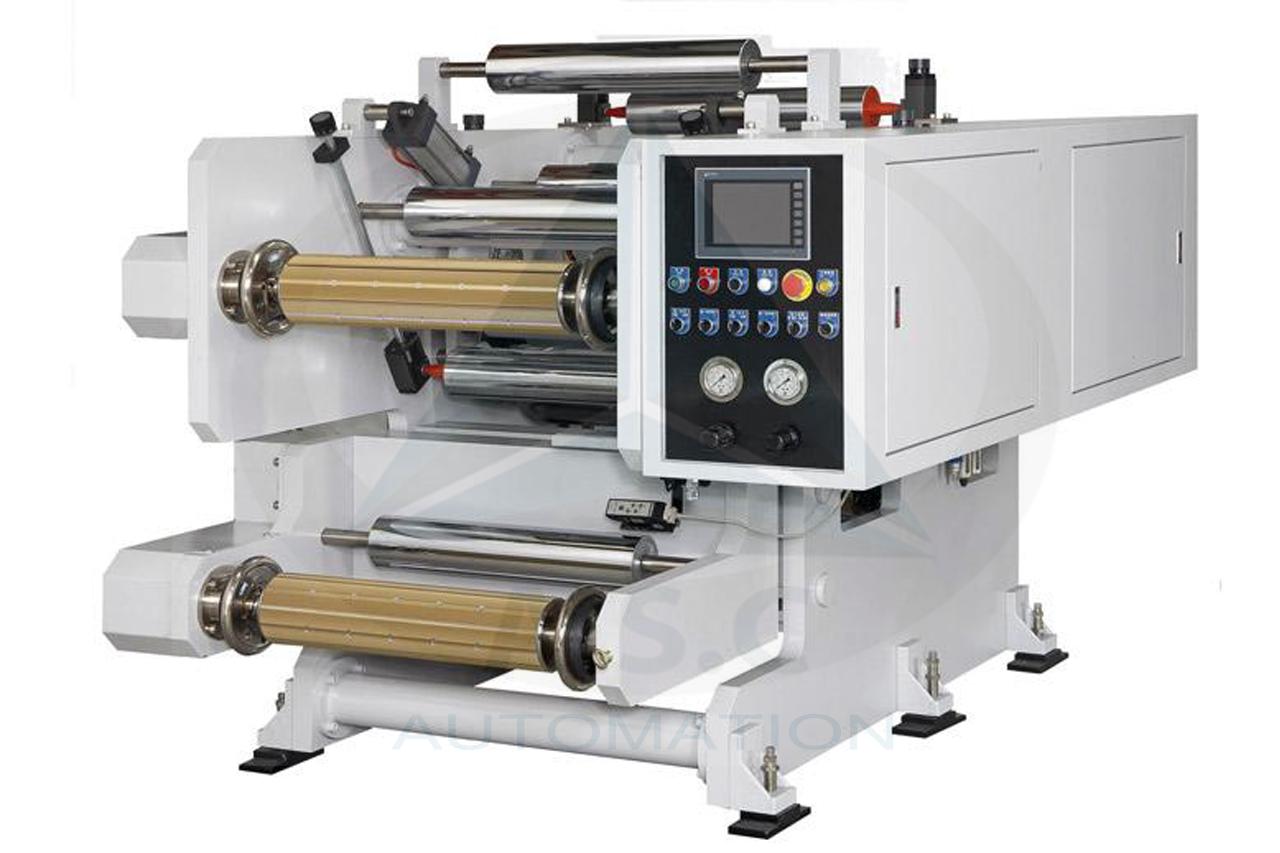

Máy cán màng có nhiều cấu hình khác nhau tùy loại vật liệu và quy trình sản xuất. Một hệ thống có thể bao gồm cụm nhả cuộn, trục kéo, trục cán, cụm xử lý vật liệu và cuộn thu cuộn thành phẩm. Thay vì để động cơ chạy cố định ở một tốc độ, biến tần cho phép người vận hành điều chỉnh tốc độ theo yêu cầu sản xuất và phối hợp chuyển động giữa các cụm.
Những nhiệm vụ chính có thể bao gồm:
- Điều chỉnh tốc độ động cơ.
- Kiểm soát quá trình tăng tốc và giảm tốc.
- Điều khiển mô-men tại trục cuốn hoặc nhả cuộn.
- Đồng bộ tốc độ giữa các trục kéo.
- Nhận tín hiệu phản hồi từ encoder, load cell hoặc cảm biến.
- Kết nối với PLC và hệ thống điều khiển trung tâm.
- Theo dõi trạng thái và cảnh báo lỗi của truyền động.
Đối với các hệ thống xử lý vật liệu dạng cuộn, KEB cung cấp các giải pháp từ điều khiển, biến tần, servo đến động cơ để xây dựng hệ thống truyền động đồng bộ.
Vì sao kiểm soát lực căng quan trọng khi cán màng?
Một trong những vấn đề quan trọng nhất khi vật liệu được đưa liên tục qua nhiều trục là duy trì lực căng phù hợp. Nếu lực căng quá thấp, màng có thể chùng, lệch hoặc tạo nếp. Ngược lại, lực căng quá cao có thể làm vật liệu bị kéo giãn, biến dạng hoặc thậm chí đứt trong quá trình vận hành.
Bài toán còn phức tạp hơn tại cụm cuộn và nhả cuộn. Khi đường kính cuộn thay đổi, tốc độ quay và mô-men cần thiết tại trục cũng thay đổi. Về nguyên lý, lực căng của vật liệu có quan hệ với mô-men trên trục và bán kính cuộn. Vì vậy khi cuộn thành phẩm ngày càng lớn, hệ thống điều khiển phải liên tục hiệu chỉnh tốc độ hoặc mô-men để giữ lực căng ổn định.
Đây là lý do các dây chuyền cán màng hiện đại thường không chỉ sử dụng một biến tần chạy tốc độ đơn giản mà cần phối hợp giữa biến tần, cảm biến và bộ điều khiển.
Điều khiển đồng bộ nhiều trục trên máy cán màng
Máy cán màng thường sử dụng nhiều động cơ cho các vị trí như nhả cuộn, kéo màng, cán và thu cuộn. Để dây chuyền vận hành ổn định, các trục này cần được phối hợp theo cùng một tốc độ sản xuất thay vì hoạt động độc lập.
Bộ điều khiển trung tâm sẽ thiết lập tốc độ chung của dây chuyền, sau đó từng biến tần điều chỉnh tốc độ hoặc mô-men xoắn phù hợp với nhiệm vụ của mỗi trục. Ở những vị trí cần kiểm soát lực căng, hệ thống có thể sử dụng tín hiệu phản hồi từ encoder, load cell hoặc cụm con lăn bù để hiệu chỉnh truyền động khi điều kiện vận hành thay đổi.
Có thể hình dung nguyên lý điều khiển theo chuỗi: tốc độ dây chuyền → phối hợp các trục kéo và cán → hiệu chỉnh lực căng → điều khiển trục thu cuộn.

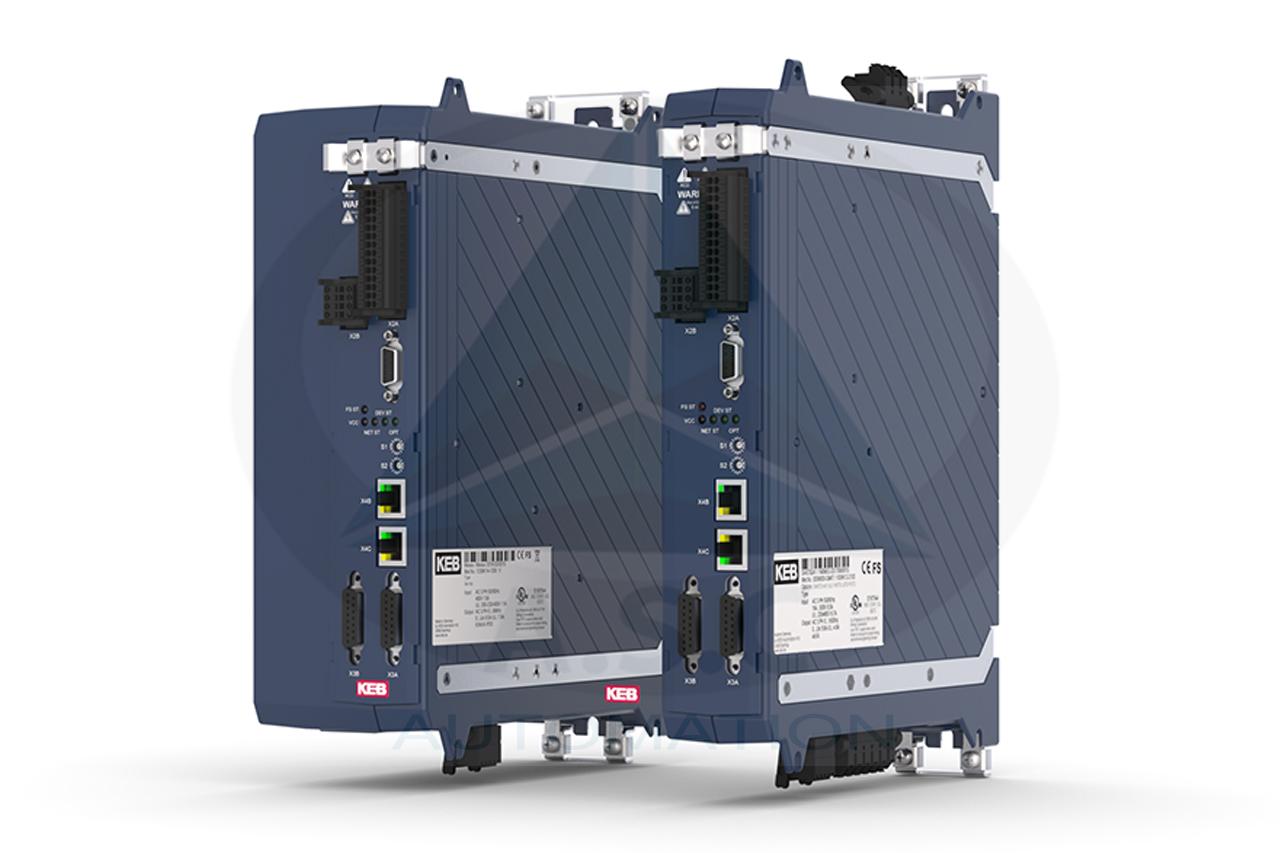

KEB đã ứng dụng các bộ điều khiển truyền động F6 và S6 trong các hệ thống xử lý vật liệu dạng cuộn liên tục, nơi nhiều trục cần phối hợp để duy trì chuyển động và lực căng ổn định trong quá trình vận hành.
Biến tần cho máy ghép màng cần đáp ứng yêu cầu gì?
Với máy ghép màng, biến tần cần đáp ứng yêu cầu điều khiển tại từng vị trí truyền động, đặc biệt ở các trục cấp màng, kéo màng và thu cuộn. Tùy cấu hình máy, từng vị trí có thể yêu cầu khác nhau về khả năng điều khiển tốc độ, mô-men xoắn, xử lý tín hiệu phản hồi và kết nối với hệ thống điều khiển trung tâm.
Điều khiển tốc độ ổn định
Biến tần cần duy trì tốc độ phù hợp với tốc độ chung của máy, hạn chế sai lệch tại các trục kéo và cấp màng khi tải hoặc điều kiện vận hành thay đổi.
Điều khiển mô-men xoắn phù hợp
Tại trục nhả và thu cuộn, mô-men yêu cầu có thể thay đổi theo đường kính cuộn. Biến tần cần có khả năng điều chỉnh phù hợp để hỗ trợ duy trì lực căng trong phạm vi yêu cầu.
Nhận tín hiệu phản hồi
Tùy cấu hình máy, biến tần có thể làm việc cùng encoder, load cell hoặc cụm con lăn bù để nhận thông tin về tốc độ, vị trí hoặc lực căng và điều chỉnh hoạt động của động cơ.
Kết nối với hệ thống điều khiển
Trong các máy có nhiều trục, biến tần cần trao đổi dữ liệu với PLC hoặc bộ điều khiển trung tâm để nhận lệnh, phản hồi trạng thái và phối hợp với các truyền động khác.
Kiểm soát quá trình tăng tốc và giảm tốc
Thông số tăng tốc, giảm tốc và dừng máy cần được cài đặt phù hợp để hạn chế sự thay đổi đột ngột của lực căng khi dây chuyền thay đổi trạng thái vận hành.
Có những cách nào để kiểm soát lực căng màng?
Tùy yêu cầu về độ chính xác và cấu tạo của máy, lực căng có thể được kiểm soát theo nhiều cách.
Điều khiển dựa trên tốc độ
- Các trục hoạt động theo tốc độ chung của dây chuyền và được thiết lập tỷ lệ tốc độ phù hợp với từng vị trí.
- Đây là phương án tương đối đơn giản. Tuy nhiên, hệ thống không trực tiếp đo lực căng thực tế của màng nên khả năng bù khi tải hoặc đường kính cuộn thay đổi sẽ phụ thuộc nhiều vào cách thiết lập điều khiển.
Điều khiển bằng cụm con lăn bù lực căng

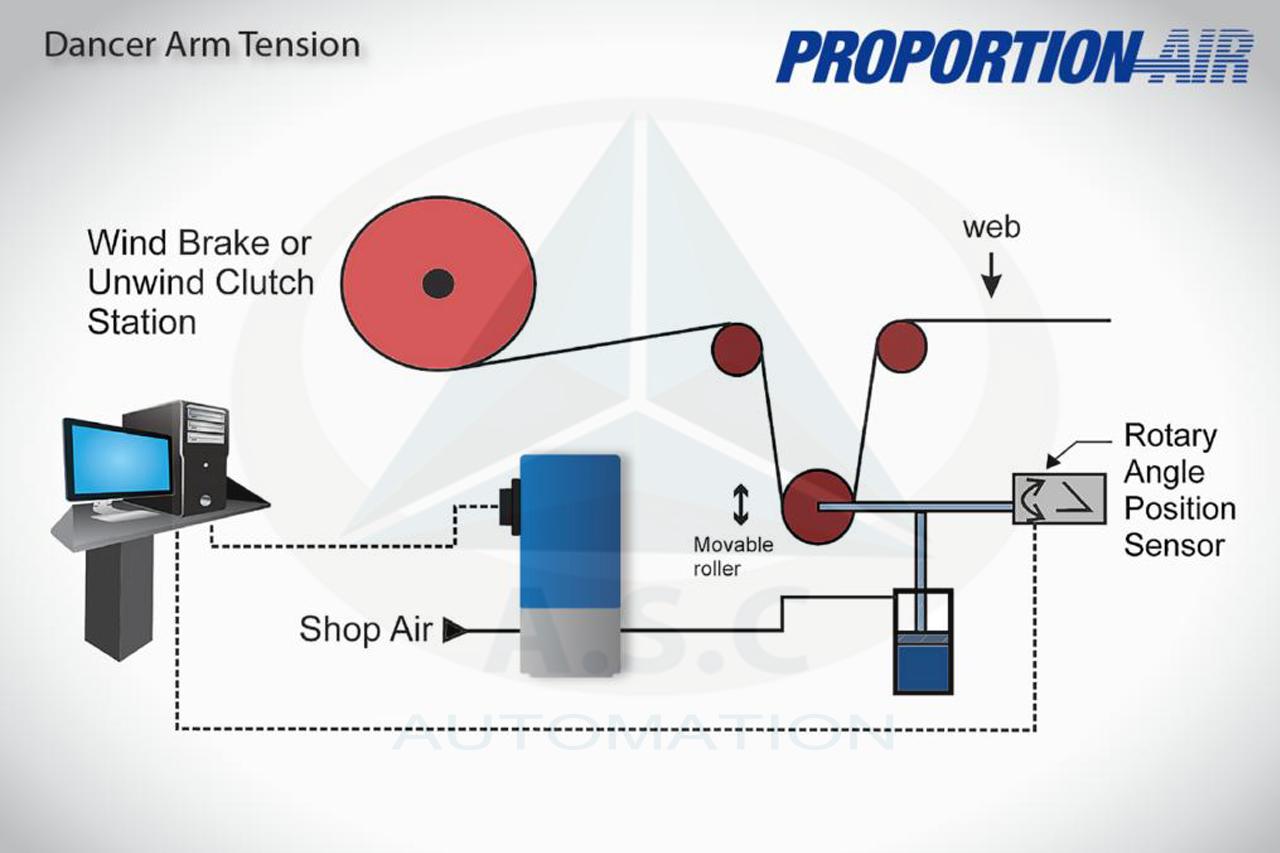

- Cụm con lăn bù lực căng thay đổi vị trí khi màng bị căng hoặc chùng. Tín hiệu vị trí này được đưa về bộ điều khiển để điều chỉnh tốc độ của trục liên quan.
- Cụm con lăn còn tạo một khoảng dự trữ vật liệu nhỏ, giúp giảm ảnh hưởng của những thay đổi tốc độ diễn ra trong thời gian ngắn.
Điều khiển bằng cảm biến lực
- Cảm biến lực đo lực tác động của màng lên trục đo và gửi giá trị về bộ điều khiển.
- Hệ thống so sánh lực căng thực tế với giá trị đã đặt, sau đó điều chỉnh tốc độ hoặc mô-men xoắn của động cơ để đưa lực căng về mức mong muốn.
- Phương án sử dụng cảm biến lực phù hợp với những dây chuyền cần theo dõi trực tiếp và duy trì lực căng ổn định trong suốt quá trình vận hành.
Không nên chọn biến tần chỉ dựa vào công suất động cơ
Một động cơ 5,5 kW không có nghĩa chỉ cần chọn biến tần 5,5 kW là đã có được giải pháp phù hợp. Đối với máy cán màng và máy ghép màng, kỹ sư cần xem xét đồng thời:
- Công suất và dòng điện định mức của động cơ.
- Loại động cơ đang sử dụng.
- Khoảng tốc độ làm việc của từng trục.
- Yêu cầu mô-men xoắn ở tốc độ thấp.
- Đường kính cuộn nhỏ nhất và lớn nhất.
- Tốc độ vận hành của dây chuyền.
- Mức độ kiểm soát lực căng cần thiết.
- Có sử dụng bộ mã hóa hay không.
- Có sử dụng cảm biến lực hoặc cụm con lăn bù hay không.
- Số lượng trục cần phối hợp.
- PLC và phương thức truyền thông hiện có.
- Thời gian tăng tốc, giảm tốc và dừng máy.
- Điều kiện nhiệt độ, bụi và thông gió của tủ điện.
Những thông tin này giúp kỹ sư xác định đúng yêu cầu truyền động của từng trục, từ đó lựa chọn biến tần và phương án điều khiển phù hợp hơn với máy thực tế.
Giải pháp biến tần KEB cho máy cán màng, máy ghép màng
Việc lựa chọn G6, F6 hay S6 cần dựa trên yêu cầu điều khiển cụ thể của từng trục và cấu hình thực tế của máy.
Biến tần KEB COMBIVERT G6
COMBIVERT G6 có dải công suất từ 0,75 đến 30 kW, hỗ trợ điều khiển động cơ không đồng bộ và động cơ đồng bộ. Thiết bị có thể vận hành theo phương pháp V/f hoặc các chế độ điều khiển không cần bộ mã hóa. G6 có thể được cân nhắc cho những trục có yêu cầu điều chỉnh tốc độ tương đối cơ bản hoặc các cơ cấu phụ trợ trong dây chuyền. Việc G6 có phù hợp với trục kéo, trục thu hoặc trục nhả hay không vẫn cần được xác định dựa trên yêu cầu điều khiển thực tế của từng máy.
Biến tần KEB COMBIVERT F6
COMBIVERT F6 là bộ điều khiển truyền động hiệu suất cao với dải công suất từ 2,2 đến 450 kW. F6 cho phép điều khiển tốc độ, mô-men xoắn và vị trí, đồng thời hỗ trợ nhiều loại động cơ và phương thức truyền thông công nghiệp. Đây là những khả năng cần thiết khi xây dựng hệ thống có nhiều trục cần phối hợp với nhau. Với máy cán màng hoặc máy ghép màng có yêu cầu điều khiển phức tạp, F6 có thể được xem xét cho các trục chính, trục thu – nhả hoặc những vị trí cần kiểm soát tốc độ và mô-men chặt chẽ hơn.
Biến tần KEB COMBIVERT S6
COMBIVERT S6 là bộ điều khiển servo nhỏ gọn, có dòng định mức từ 2,6 đến 12 A. Thiết bị hỗ trợ nhiều công nghệ động cơ và có thể điều khiển có hoặc không có bộ mã hóa tùy cấu hình. S6 phù hợp với những trục cần phản ứng nhanh, khả năng điều khiển chuyển động chính xác hoặc yêu cầu đồng bộ cao. Trong một dây chuyền có nhiều trục, F6, S6 hoặc các dòng truyền động khác có thể được bố trí khác nhau tùy nhiệm vụ của từng động cơ. Không nên mặc định một dòng biến tần phù hợp cho mọi vị trí trên máy.
Xem chi tiết các dòng sản phẩm công nghệ truyền động KEB tại đây:
Khi nào cần kiểm tra hệ thống truyền động của máy cán màng, máy ghép màng?
Không phải mọi lỗi xuất hiện trên màng đều do biến tần. Nguyên nhân còn có thể đến từ cơ khí, vật liệu, cảm biến hoặc cách cài đặt máy.
Tuy nhiên, hệ thống truyền động nên được kiểm tra khi xuất hiện một hoặc nhiều hiện tượng sau:
- Tốc độ dây chuyền thay đổi bất thường.
- Màng thường xuyên bị chùng hoặc căng quá mức.
- Cuộn thành phẩm không đều.
- Lực căng thay đổi rõ rệt khi đường kính cuộn tăng hoặc giảm.
- Máy bị giật khi khởi động, tăng tốc hoặc giảm tốc.
- Các trục không duy trì được tốc độ tương ứng với nhau.
- Động cơ nóng bất thường.
- Biến tần thường xuyên báo lỗi quá dòng hoặc quá áp.
- Dây chuyền mất ổn định khi thay đổi tốc độ sản xuất.
Khi gặp các tình trạng trên, cần kiểm tra tổng thể động cơ, cơ cấu truyền động, bộ mã hóa, cảm biến, biến tần và chương trình điều khiển. Không nên vội kết luận biến tần hỏng và thay mới khi chưa xác định chính xác nguyên nhân.
Giải pháp điều khiển máy cán màng, máy ghép màng tại A.S.C VN
A.S.C VN cung cấp thiết bị và giải pháp tự động hóa cho máy cán màng, máy ghép màng dựa trên cấu hình và yêu cầu vận hành thực tế của từng hệ thống. Phương án có thể bao gồm biến tần, servo, PLC, HMI cùng các thiết bị đo lường và phản hồi cần thiết.
Quy trình triển khai thường gồm:
- Khảo sát hệ thống truyền động và tình trạng máy.
- Kiểm tra thông số động cơ, tải và yêu cầu công nghệ.
- Lựa chọn biến tần phù hợp cho từng trục.
- Cài đặt tốc độ, mô-men xoắn và các chế độ điều khiển cần thiết.
- Tích hợp encoder, cảm biến lực hoặc tín hiệu phản hồi khi hệ thống yêu cầu.
- Lập trình PLC, HMI và phối hợp hoạt động giữa các trục.
- Thiết kế, thi công tủ điện và kết nối mạng truyền thông công nghiệp.
- Chạy thử, hiệu chỉnh và xử lý các vấn đề phát sinh khi vận hành.
Tùy cấu hình và yêu cầu vận hành của từng máy, A.S.C VN lựa chọn và cấu hình KEB COMBIVERT G6, F6 hoặc S6 phù hợp cho từng vị trí truyền động. Không chỉ cung cấp giải pháp biến tần cho máy cán màng, máy ghép màng, A.S.C VN còn hỗ trợ khảo sát, lựa chọn thiết bị, lập trình, tích hợp và hiệu chỉnh hệ thống. Liên hệ ngay Hotline/Zalo: 0917.113.068 để được tư vấn và hỗ trợ nhanh chóng nhất!
