Biến Tần Máy CNC Là Gì? Hướng Dẫn Chọn Và Lắp Đặt

Biến tần máy CNC là gì? Cách chọn biến tần CNC phù hợp

Trong hệ thống máy CNC, biến tần thường được sử dụng để điều khiển tốc độ và mô-men của động cơ trục chính. Lựa chọn đúng biến tần máy CNC giúp spindle vận hành ổn định, đáp ứng tốt yêu cầu gia công và hạn chế các sự cố liên quan đến quá dòng, quá áp hoặc quá nhiệt. Tuy nhiên, biến tần cho máy CNC không thể chỉ lựa chọn dựa trên công suất động cơ. Người dùng còn phải xem xét điện áp, dòng điện, tần số định mức, tốc độ spindle, loại động cơ, phương pháp điều khiển và khả năng kết nối với bộ điều khiển CNC. Bài viết dưới đây sẽ giúp bạn hiểu rõ vai trò, phân loại và cách chọn biến tần CNC phù hợp với từng loại máy.

Biến tần máy CNC là gì?

Biến tần máy CNC là thiết bị điện tử công suất dùng để thay đổi tần số và điện áp cấp cho động cơ. Nhờ đó, thiết bị có thể điều khiển tốc độ, chiều quay, thời gian tăng giảm tốc và mô-men của động cơ theo yêu cầu vận hành. Trong máy CNC, biến tần chủ yếu được sử dụng để điều khiển động cơ trục chính hoặc một số động cơ phụ như bơm dầu, bơm làm mát và quạt hút. Các trục chuyển động X, Y, Z thường sử dụng servo drive hoặc driver động cơ bước riêng để điều khiển vị trí chính xác.

Vì vậy, không nên nhầm lẫn biến tần trục chính CNC với servo drive điều khiển các trục chạy dao. Hai thiết bị này đảm nhận những nhiệm vụ khác nhau trong hệ thống.

Biến tần trục chính CNC là gì?

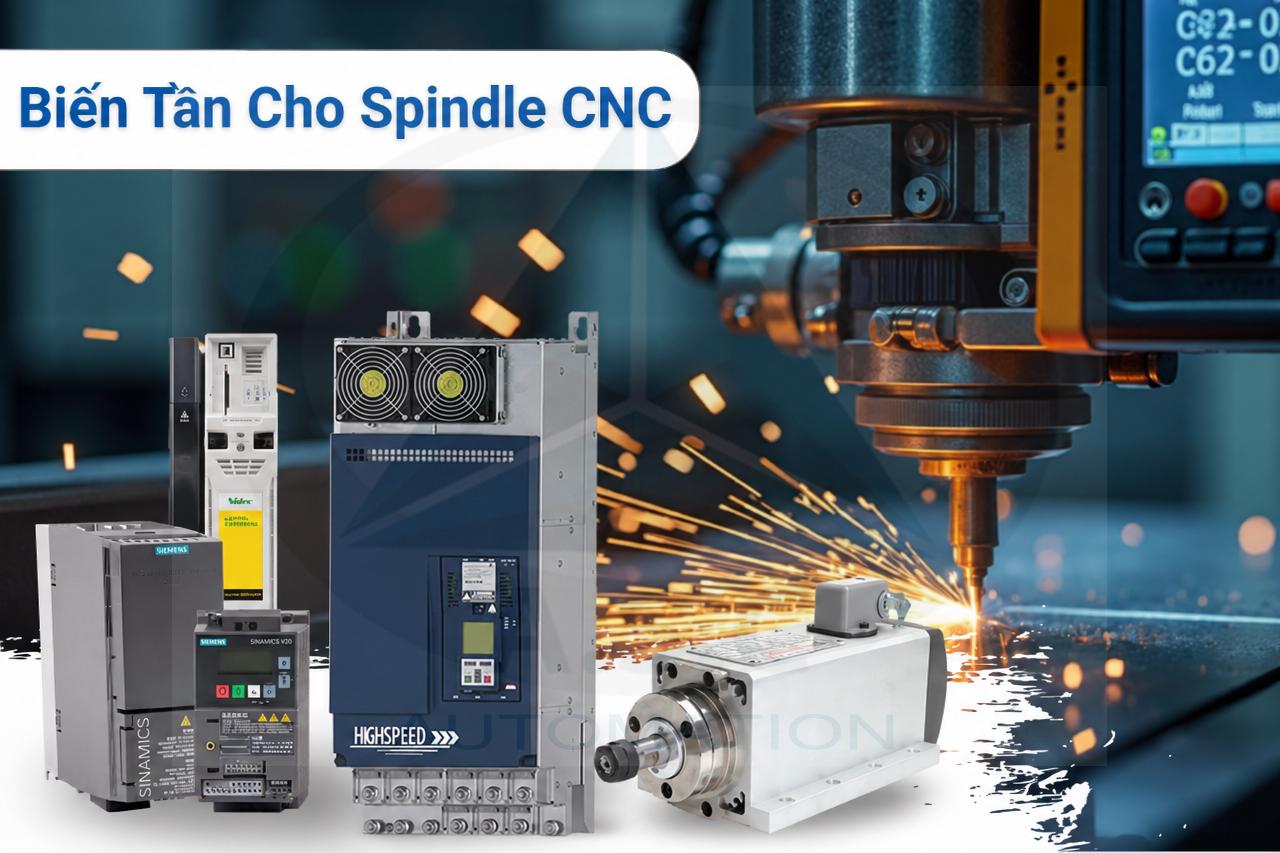

Biến tần trục chính CNC, còn được gọi là biến tần spindle CNC, là thiết bị dùng để điều khiển động cơ trục chính của máy. Đây là bộ phận tạo chuyển động quay cho dao cắt trên máy phay, máy khắc hoặc tạo chuyển động quay cho phôi trên máy tiện.

Biến tần nhận lệnh từ bộ điều khiển CNC để thực hiện các chức năng như:

• Khởi động và dừng trục chính
• Điều chỉnh tốc độ quay
• Điều khiển chiều quay thuận hoặc nghịch
• Thiết lập thời gian tăng tốc và giảm tốc
• Kiểm soát dòng điện và mô-men động cơ
• Phát tín hiệu báo lỗi hoặc trạng thái hoạt động
• Hỗ trợ hãm và định hướng trục chính khi hệ thống yêu cầu

Với những máy có yêu cầu gia công phức tạp, biến tần spindle motor còn có thể kết hợp encoder để điều khiển tốc độ theo vòng kín, giữ mô-men ổn định ở tốc độ thấp hoặc thực hiện định hướng trục chính.

Vai trò của biến tần trong máy CNC

Điều khiển tốc độ trục chính

Mỗi loại vật liệu, dao cắt và phương pháp gia công yêu cầu một tốc độ trục chính khác nhau. Biến tần giúp điều chỉnh tốc độ spindle theo chương trình CNC mà không cần thay đổi cơ cấu truyền động bằng phương pháp thủ công.

Khả năng kiểm soát tốc độ phù hợp góp phần hạn chế rung, giảm cháy dao và cải thiện chất lượng bề mặt sản phẩm.

Duy trì mô-men phù hợp với tải

Khi tiện thô, khoan hoặc gia công vật liệu cứng, động cơ trục chính có thể phải làm việc ở tốc độ thấp nhưng vẫn cần mô-men lớn. Những dòng biến tần CNC có chế độ điều khiển vector sẽ đáp ứng tốt hơn so với phương pháp điều khiển V/F thông thường.

Khởi động và dừng động cơ êm hơn

Biến tần cho phép cài đặt thời gian tăng tốc và giảm tốc phù hợp. Động cơ không phải khởi động đột ngột, nhờ đó giảm dòng điện khởi động và hạn chế tác động cơ học lên ổ trục, dây đai hoặc hộp số.

Bảo vệ động cơ và hệ thống

Biến tần thường được trang bị các chức năng bảo vệ như quá dòng, quá áp, thấp áp, mất pha, quá nhiệt và quá tải. Khi phát hiện thông số bất thường, thiết bị có thể dừng hoạt động và hiển thị mã lỗi để kỹ thuật viên kiểm tra.

Tuy nhiên, chức năng bảo vệ chỉ hoạt động hiệu quả khi thông số động cơ được cài đặt chính xác trên biến tần.

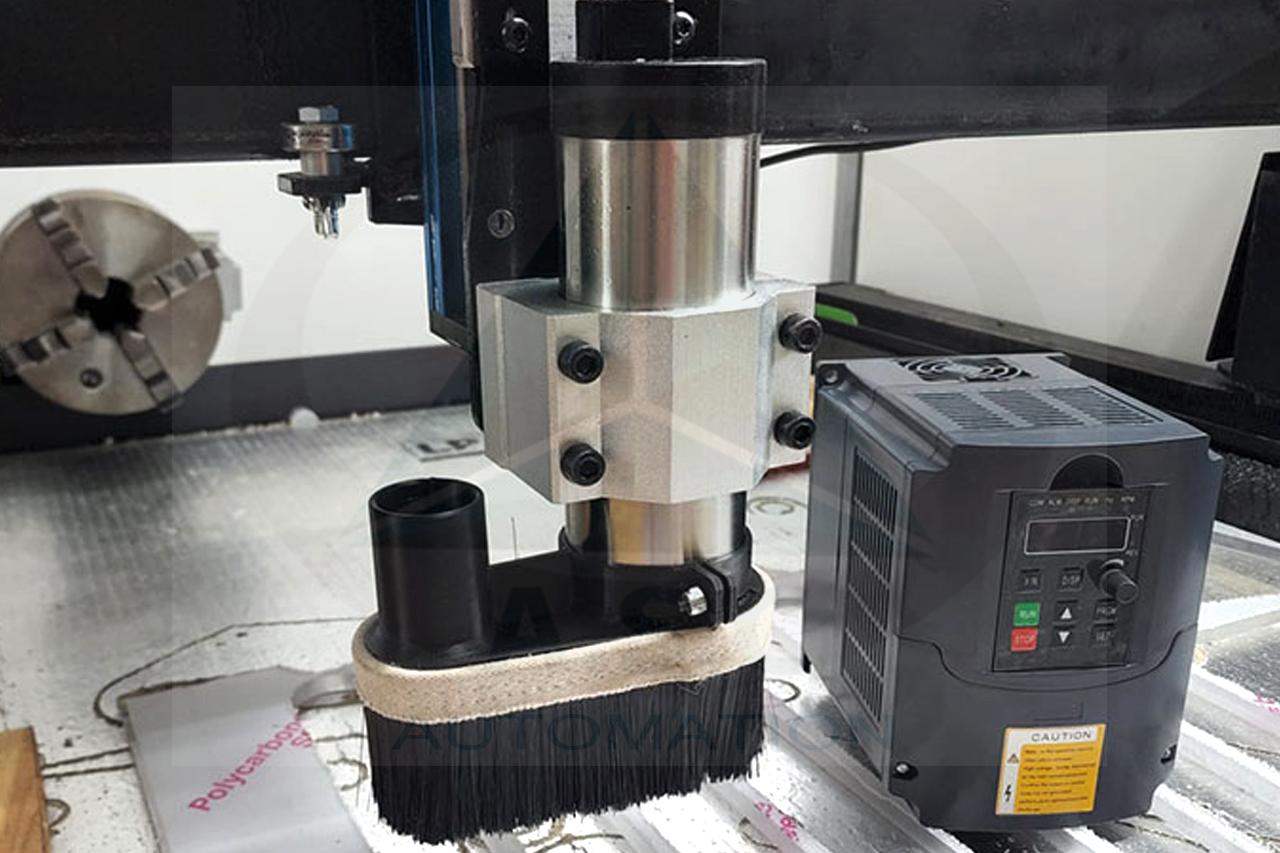

Tối ưu hiệu quả vận hành

Biến tần điều khiển tốc độ động cơ CNC theo yêu cầu thực tế của từng công đoạn. Điều này giúp máy vận hành linh hoạt và hạn chế việc động cơ chạy liên tục ở tốc độ không cần thiết.

Mức tiết kiệm điện phụ thuộc vào đặc tính tải, chu trình gia công và thời gian hoạt động ở từng dải tốc độ. Với trục chính CNC, mục tiêu quan trọng nhất của biến tần vẫn là kiểm soát tốc độ và mô-men thay vì chỉ tập trung vào khả năng tiết kiệm điện.

Các loại biến tần thường dùng cho máy CNC

Không phải máy CNC nào cũng sử dụng cùng một loại biến tần. Tùy vào động cơ và yêu cầu gia công, có thể lựa chọn một trong những phương pháp điều khiển sau.

Biến tần điều khiển V/F

Đây là phương pháp điều khiển cơ bản, phù hợp với những máy có yêu cầu tốc độ và mô-men không quá phức tạp. Biến tần V/F có ưu điểm là dễ cài đặt và chi phí hợp lý. Tuy nhiên, khả năng duy trì mô-men ở tốc độ thấp và độ ổn định tốc độ khi tải thay đổi thường không cao bằng điều khiển vector.

Biến tần vector vòng hở

Biến tần vector vòng hở không cần sử dụng encoder nhưng vẫn có khả năng ước lượng tốc độ và mô-men động cơ. Loại này phù hợp với nhiều máy tiện, máy phay và máy công cụ cần mô-men tốt ở tốc độ thấp. Để điều khiển hiệu quả, người lắp đặt cần nhập đúng thông số động cơ và thực hiện nhận dạng động cơ theo hướng dẫn của nhà sản xuất.

Biến tần vector vòng kín

Loại biến tần này sử dụng tín hiệu phản hồi từ encoder để kiểm soát tốc độ và mô-men chính xác hơn. Đây là lựa chọn phù hợp khi máy cần:

• Giữ tốc độ ổn định khi tải thay đổi
• Mô-men cao tại tốc độ thấp
• Định hướng vị trí trục chính
• Taro cứng
• Điều khiển trục C
• Đồng bộ tốc độ với bộ phận khác

Không phải mọi máy CNC đều cần điều khiển vòng kín. Các máy khắc hoặc router CNC thông thường vẫn có thể sử dụng chế độ V/F hoặc vector vòng hở nếu yêu cầu vận hành không quá phức tạp.

Bộ điều khiển spindle chuyên dụng

Một số máy tiện và trung tâm gia công sử dụng spindle drive hoặc servo spindle drive chuyên dụng. Thiết bị này có khả năng điều khiển tốc độ, mô-men và vị trí trục chính chính xác hơn biến tần phổ thông. Khi thay thế bộ spindle drive, cần kiểm tra kỹ khả năng tương thích với động cơ, encoder, bộ điều khiển CNC và giao thức truyền thông của máy.

Cách chọn biến tần cho máy CNC phù hợp

Một số điều cần lưu ý khi chọn biến tần máy CNC:

• Kiểm tra điện áp: Điện áp nguồn, biến tần và spindle motor phải tương thích để tránh hoạt động sai hoặc hư hỏng.
• Chọn theo dòng điện: Dòng đầu ra của biến tần phải đáp ứng dòng định mức của động cơ. Chỉ tăng công suất khi máy thường xuyên chạy tải nặng.
• Kiểm tra tần số: Dải tần số biến tần phải phù hợp với spindle. Không cài đặt vượt mức ghi trên nhãn động cơ.
• Xác định loại động cơ: Chọn biến tần tương thích với động cơ không đồng bộ, đồng bộ nam châm vĩnh cửu hoặc spindle chuyên dụng.
• Kiểm tra mô-men và quá tải: Biến tần cần đáp ứng mô-men và khả năng quá tải theo đặc tính vận hành của máy CNC.
• Kiểm tra tín hiệu điều khiển: Biến tần phải hỗ trợ các tín hiệu và giao thức truyền thông của bộ điều khiển CNC.
• Kiểm tra khả năng hãm: Với spindle quán tính lớn, cần trang bị bộ hãm và điện trở hãm phù hợp.
• Xem xét môi trường lắp đặt: Bảo đảm tản nhiệt, tiếp địa và đi dây đúng kỹ thuật để hạn chế nhiễu và lỗi thiết bị.

Chọn biến tần cho máy tiện CNC

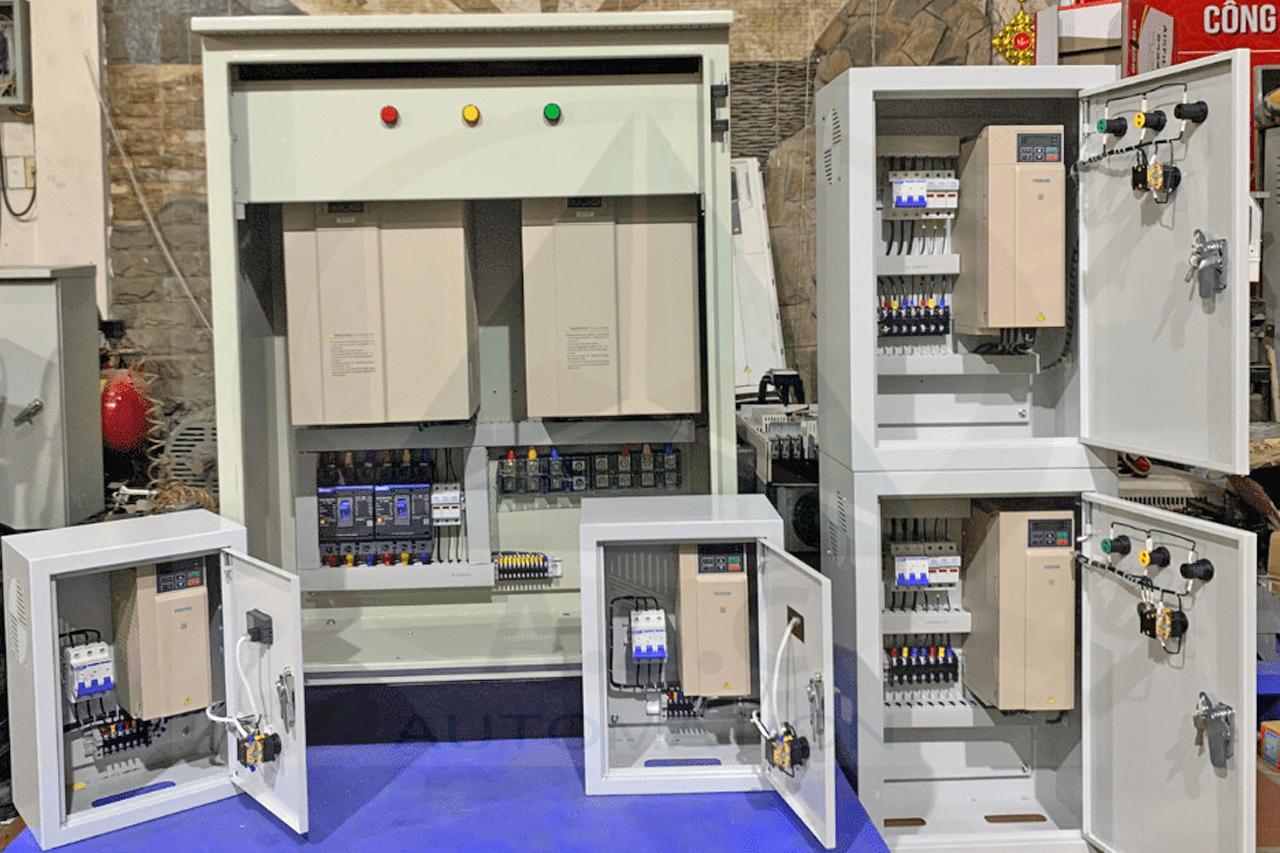

Biến tần cho máy tiện cần duy trì mô-men tốt ở tốc độ thấp để phục vụ tiện thô, đồng thời giữ tốc độ ổn định khi chuyển sang tiện tinh. Với máy có yêu cầu taro, tiện ren hoặc định hướng mâm cặp, hệ thống có thể cần encoder và spindle drive vòng kín. Khi chọn biến tần cần kiểm tra:

• Công suất và dòng điện của động cơ trục chính
• Dải tốc độ làm việc
• Mô-men tại tốc độ thấp
• Khả năng đảo chiều
• Thời gian tăng giảm tốc
• Điện trở hãm
• Encoder và chức năng định hướng trục chính
• Khả năng kết nối với bộ điều khiển CNC

Nếu máy sử dụng hộp số cơ khí, kỹ thuật viên cũng cần xem xét tỷ số truyền và dải tốc độ của từng cấp số trước khi cài đặt biến tần.

Cách chọn biến tần cho máy phay CNC

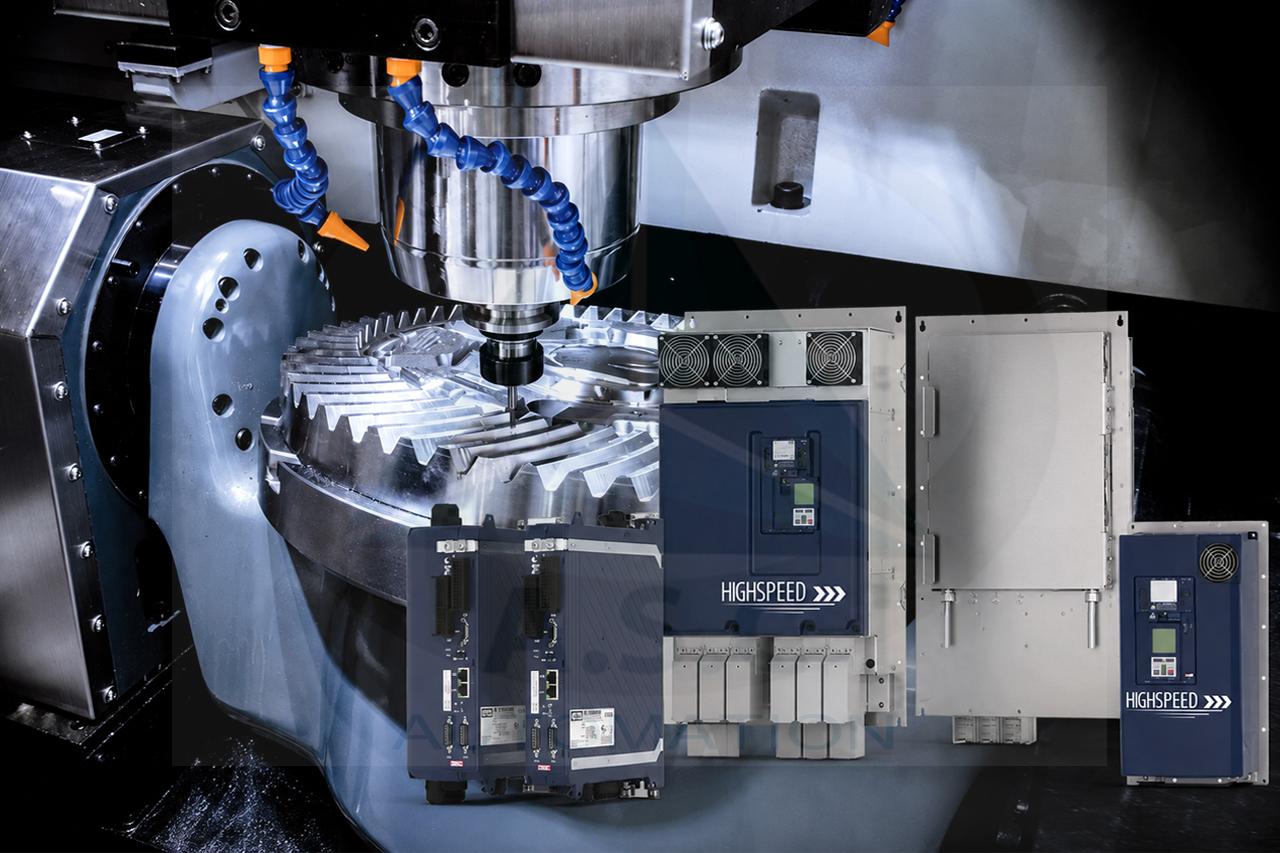

Máy phay CNC yêu cầu spindle thay đổi tốc độ theo loại dao, đường kính dao và vật liệu gia công. Biến tần cần đáp ứng nhanh khi thay đổi tốc độ và giữ tốc độ tương đối ổn định khi tải cắt biến đổi. Với trung tâm gia công có thay dao tự động, taro cứng hoặc định hướng spindle, nên lựa chọn hệ truyền động có hỗ trợ encoder và điều khiển vị trí. Đối với máy phay thông thường, biến tần vector vòng hở có thể đáp ứng nếu được chọn và cài đặt đúng.

Cách chọn biến tần cho máy khắc CNC

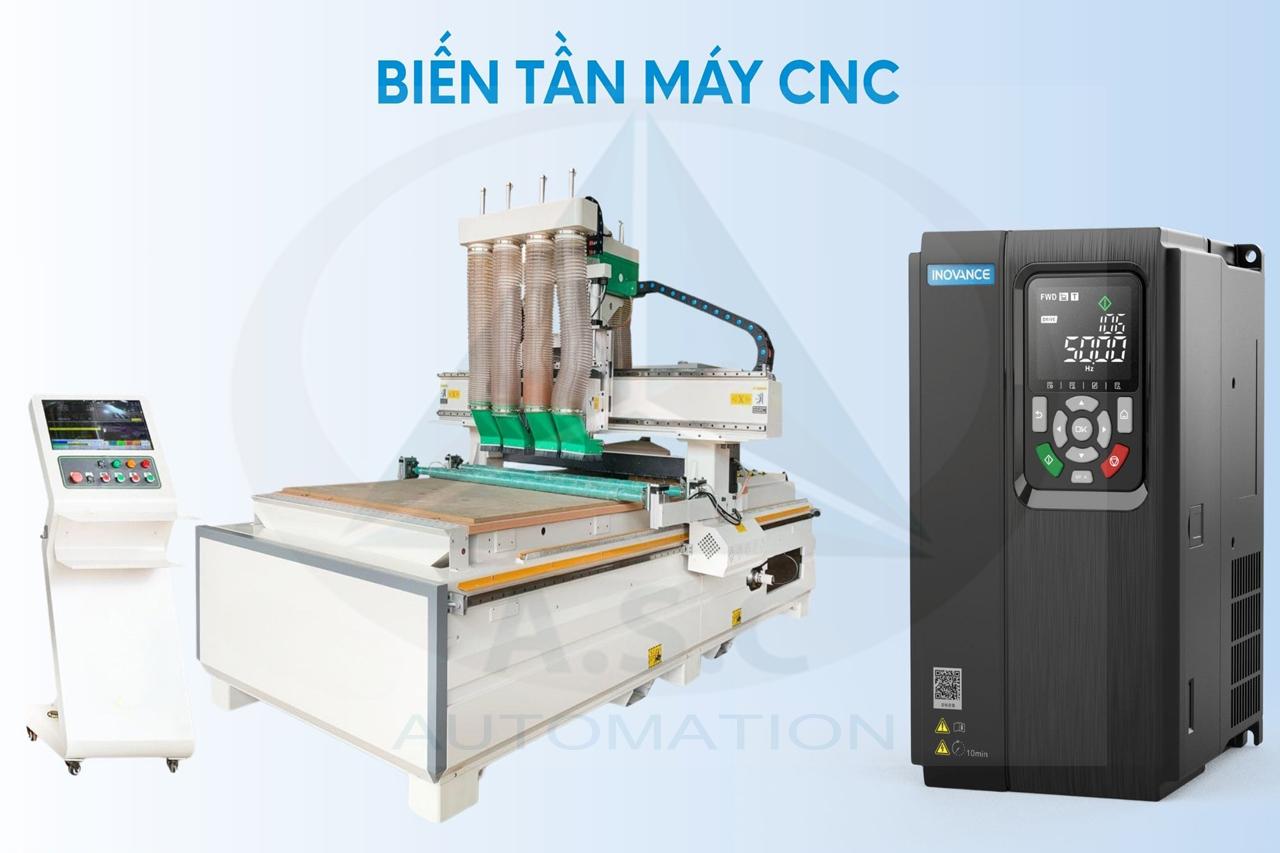

Máy khắc gỗ, máy router và máy CNC quảng cáo thường sử dụng spindle tốc độ cao. Biến tần spindle tốc độ cao cần hỗ trợ đúng tần số định mức của động cơ, đồng thời có khả năng tăng giảm tốc phù hợp. Đối với spindle làm mát bằng nước hoặc không khí, cần bảo đảm hệ thống làm mát hoạt động ổn định trước khi chạy ở tốc độ cao. Việc cài sai điện áp, dòng điện hoặc tần số có thể làm spindle nóng nhanh, rung, phát tiếng ồn hoặc giảm tuổi thọ vòng bi. Người dùng cũng không nên điều chỉnh spindle xuống tốc độ quá thấp trong thời gian dài nếu khả năng làm mát không đáp ứng.

Một số thương hiệu biến tần thường dùng cho máy CNC

Biến tần KEB

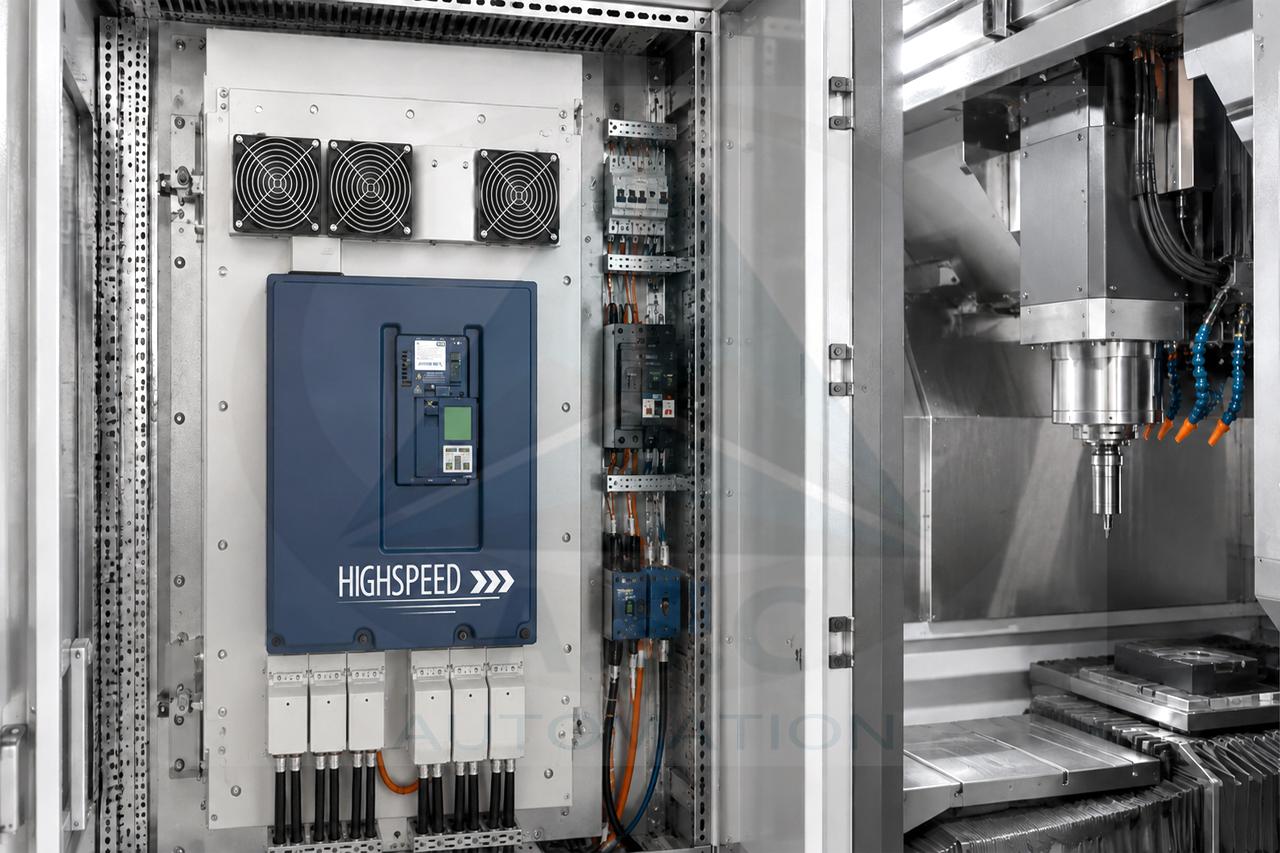

KEB là thương hiệu của Đức, có nhiều giải pháp truyền động được sử dụng trong máy công cụ và dây chuyền sản xuất. Một số dòng máy CNC châu Âu sử dụng biến tần hoặc drive KEB để điều khiển spindle và các cơ cấu truyền động.

Khi thay thế thiết bị KEB, cần kiểm tra model, công suất, loại encoder, card giao tiếp và chương trình cài đặt để bảo đảm khả năng tương thích với máy.

Biến tần Siemens

Siemens cung cấp hệ sinh thái SINUMERIK, SINAMICS và SIMOTICS dành cho nhiều ứng dụng máy công cụ. Tùy cấu hình, hệ thống có thể sử dụng drive riêng cho spindle và servo drive riêng cho các trục chạy dao.

Việc sửa chữa hoặc thay thế biến tần Siemens trên máy CNC cần xem xét cấu hình phần cứng, dữ liệu động cơ và giao thức kết nối với bộ điều khiển trung tâm.

Biến tần Inovance

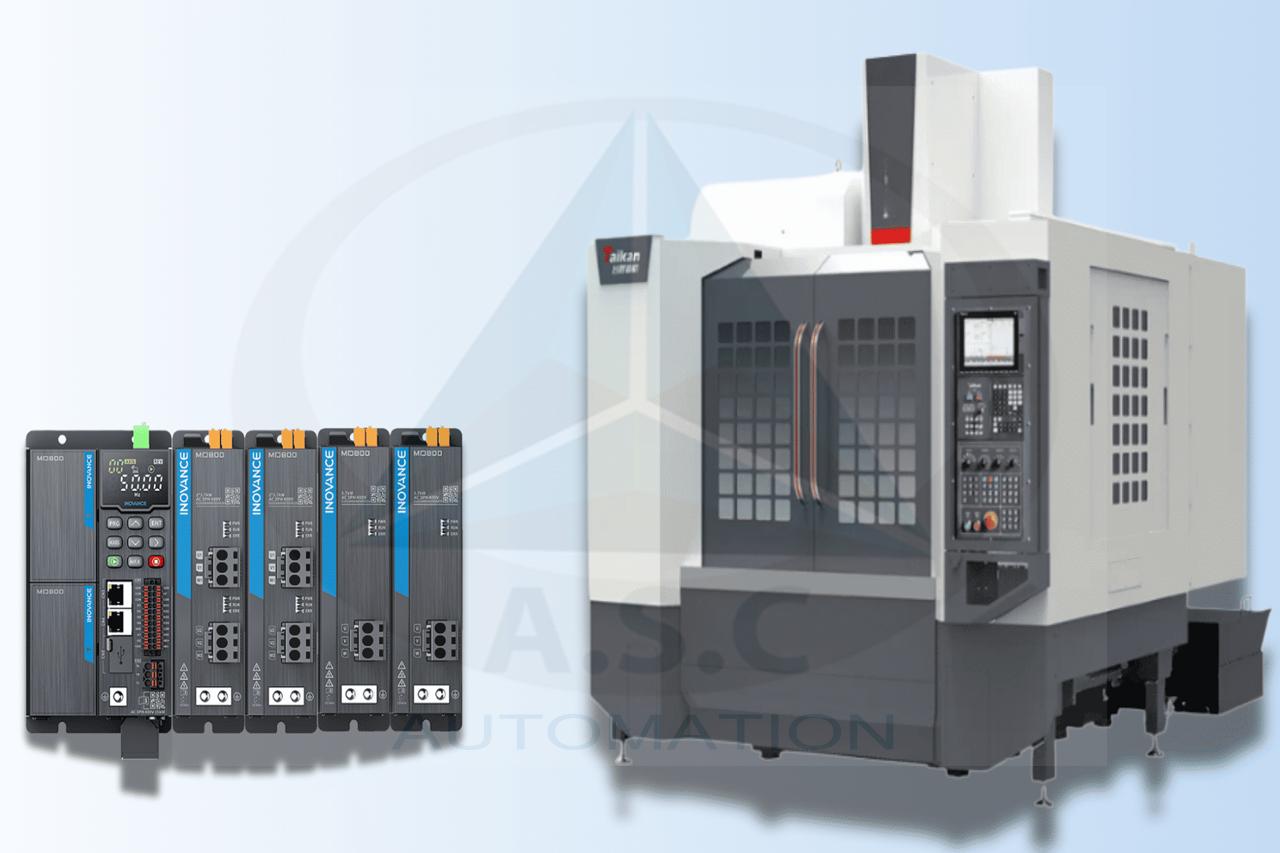

Inovance có nhiều dòng biến tần công nghiệp hỗ trợ điều khiển tốc độ và mô-men, phù hợp với một số máy CNC và máy công cụ. Khi lựa chọn, cần kiểm tra công suất, tần số, khả năng quá tải và tín hiệu điều khiển để bảo đảm tương thích với spindle.

Biến tần Delta

Biến tần Delta được sử dụng khá phổ biến tại Việt Nam nhờ dải công suất đa dạng, dễ tiếp cận và thuận tiện trong quá trình cài đặt. Một số dòng có thể đáp ứng máy tiện, máy phay, máy khắc và các máy công cụ cỡ nhỏ hoặc trung bình.

Trước khi thay thế, cần kiểm tra tần số đầu ra tối đa, chế độ điều khiển vector và khả năng hỗ trợ encoder nếu máy có yêu cầu.

Biến tần INVT

INVT cung cấp nhiều giải pháp biến tần, servo drive và spindle drive cho máy công cụ. Một số dòng hỗ trợ điều khiển vector vòng kín, phản hồi encoder và điều khiển vị trí trục chính.

Khi lựa chọn biến tần INVT cho máy CNC, cần đối chiếu đúng loại động cơ, điện áp, dòng điện và yêu cầu giao tiếp với hệ thống điều khiển.

Lưu ý khi lắp đặt biến tần Spindle Motor

Để biến tần spindle motor hoạt động ổn định, người sử dụng cần lưu ý:

• Nhập đúng thông số trên nhãn động cơ
• Không tự ý tăng tần số vượt quá giới hạn spindle
• Cài thời gian tăng giảm tốc phù hợp
• Kiểm tra hệ thống làm mát trước khi chạy
• Không đóng cắt contactor giữa biến tần và động cơ khi đang vận hành
• Tách dây tín hiệu khỏi dây động lực
• Tiếp địa biến tần và động cơ đúng kỹ thuật
• Sử dụng cáp chống nhiễu cho encoder khi cần
• Kiểm tra chiều quay trước khi gắn dao hoặc gia công
• Sao lưu bộ thông số trước khi sửa chữa hoặc thay thiết bị

Đối với máy CNC nhập khẩu hoặc máy đã qua sử dụng, nên ghi lại sơ đồ đấu nối và lưu thông số của biến tần cũ trước khi tháo thiết bị.

A.S.C VN – Lắp đặt và cung cấp biến tần máy CNC

A.S.C VN cung cấp giải pháp tư vấn, lắp đặt và thay thế biến tần máy CNC cho nhiều hệ thống máy tiện, máy phay và máy công cụ. Trước khi lựa chọn thiết bị, đội ngũ kỹ thuật sẽ kiểm tra model biến tần hiện tại, thông số spindle motor, sơ đồ đấu nối, phương thức điều khiển và yêu cầu vận hành thực tế.

Các hạng mục A.S.C VN hỗ trợ gồm:

• Khảo sát hệ thống máy CNC và động cơ trục chính
• Tư vấn lựa chọn biến tần phù hợp với spindle
• Cung cấp biến tần theo công suất và dải tần số yêu cầu
• Thay thế biến tần cũ bằng thiết bị tương thích
• Thi công lắp đặt và đấu nối tủ điện
• Cài đặt thông số động cơ và chế độ điều khiển
• Kết nối tín hiệu analog, encoder và truyền thông
• Kết nối biến tần với bộ điều khiển CNC
• Cài đặt thời gian tăng tốc, giảm tốc và giới hạn bảo vệ
• Chạy thử, kiểm tra tốc độ, mô-men và chiều quay spindle
• Kiểm tra khả năng vận hành dưới tải thực tế
• Hỗ trợ biến tần KEB, Siemens và nhiều thương hiệu khác

Quá trình lắp đặt không chỉ dựa vào công suất của biến tần. Kỹ thuật viên cần kiểm tra đồng thời điện áp, dòng điện định mức, tần số tối đa, khả năng quá tải, loại động cơ, tín hiệu điều khiển và phương thức kết nối với hệ CNC. Đối với spindle tốc độ cao, việc lựa chọn hoặc cài đặt sai thông số có thể khiến động cơ nóng, thiếu mô-men, chạy không ổn định hoặc phát sinh lỗi trong quá trình gia công.

Khi thay thế biến tần cho máy CNC, A.S.C VN tiến hành đối chiếu thông số thiết bị cũ với thiết bị mới, kiểm tra sơ đồ đấu nối và chuyển đổi chương trình cài đặt phù hợp. Sau khi hoàn tất, hệ thống được chạy thử để đánh giá chiều quay, dải tốc độ, khả năng tăng giảm tốc, tín hiệu phản hồi và trạng thái vận hành của spindle.

Khách hàng có nhu cầu lắp đặt hoặc thay thế biến tần có thể cung cấp hình ảnh model thiết bị hiện tại, nhãn spindle motor, sơ đồ điện và thông tin máy CNC. Dựa trên những dữ liệu này, A.S.C VN sẽ tư vấn phương án thiết bị và cấu hình phù hợp trước khi triển khai. Chúng tôi chuyên hỗ trợ cung cấp, lắp đặt và cài đặt biến tần máy CNC theo yêu cầu thực tế của từng hệ thống, giúp thiết bị vận hành ổn định, hạn chế lỗi do sai thông số và giảm thời gian gián đoạn sản xuất.
