Biến tần cho băng tải là gì? Cách chọn và cài đặt phù hợp

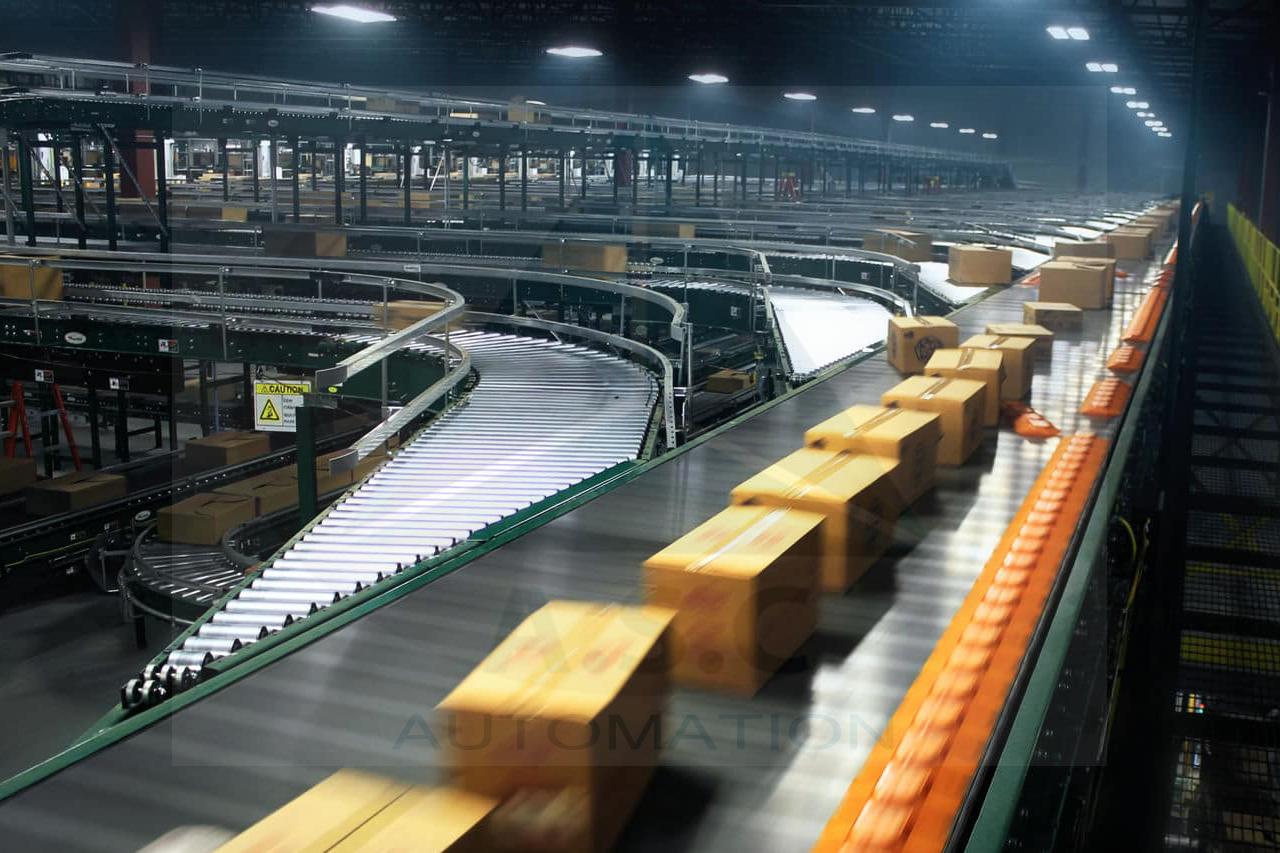

Trong các dây chuyền sản xuất hiện đại, băng tải đảm nhiệm việc vận chuyển nguyên liệu, hàng hóa hoặc thành phẩm giữa nhiều công đoạn khác nhau. Tuy nhiên, nếu động cơ chỉ hoạt động ở một tốc độ cố định, doanh nghiệp sẽ gặp khó khăn khi cần thay đổi năng suất, đồng bộ thiết bị hoặc kiểm soát quá trình vận chuyển. Vì vậy, biến tần cho băng tải ngày càng được sử dụng rộng rãi nhằm giúp hệ thống khởi động êm, điều chỉnh tốc độ linh hoạt và vận hành ổn định hơn.

Biến tần cho băng tải là gì?

Biến tần cho băng tải là thiết bị dùng để thay đổi tần số và điện áp cung cấp cho động cơ điện. Thông qua đó, người vận hành có thể kiểm soát tốc độ quay của động cơ và tốc độ di chuyển của băng tải theo yêu cầu thực tế.

Thay vì để động cơ khởi động trực tiếp và nhanh chóng đạt tốc độ tối đa, biến tần sẽ điều khiển động cơ tăng tốc từ từ theo khoảng thời gian đã cài đặt. Khi dừng, thiết bị cũng có thể giảm tốc có kiểm soát, hạn chế hiện tượng băng tải giật mạnh hoặc hàng hóa bị xô lệch.

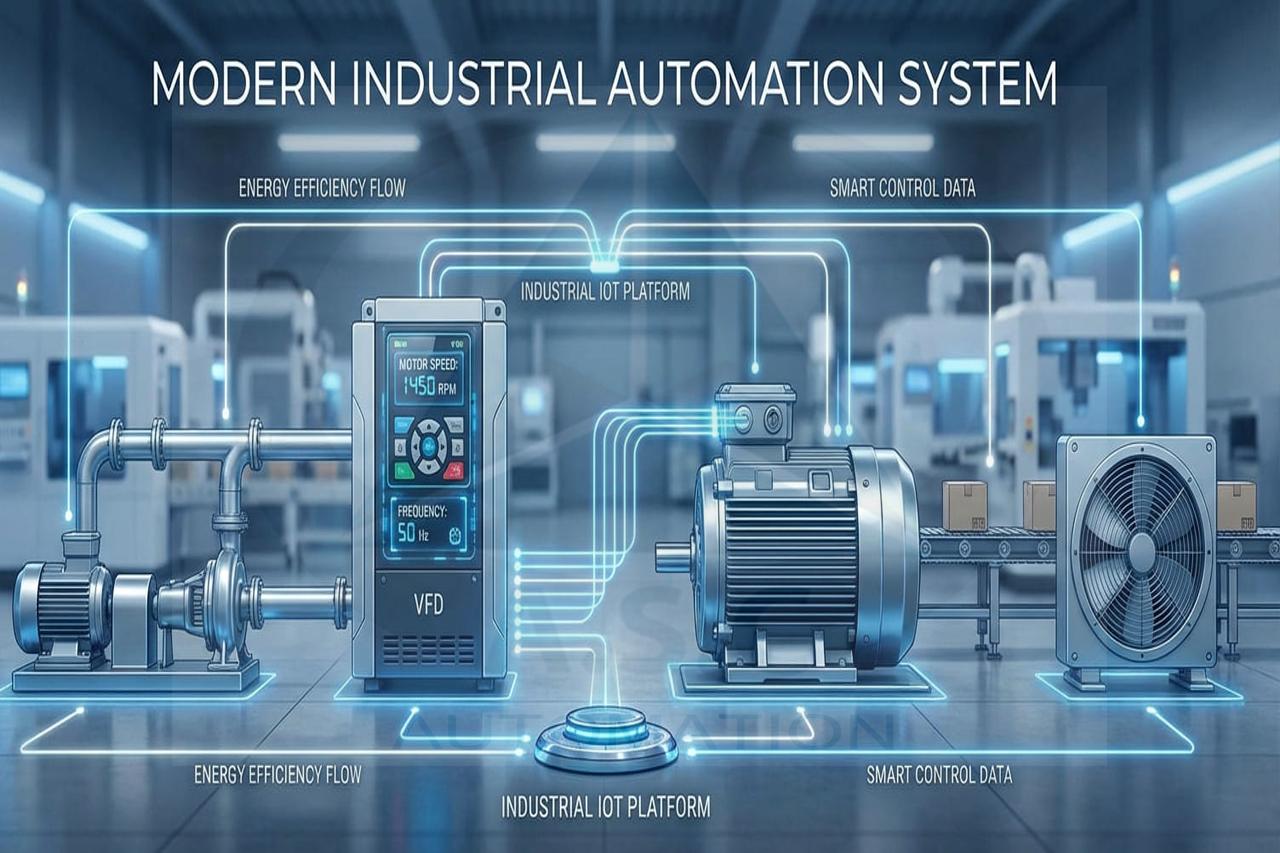

Một hệ thống biến tần điều khiển băng tải thường gồm biến tần, động cơ, tủ điện, thiết bị đóng cắt, nút điều khiển và các cảm biến liên quan. Đối với dây chuyền tự động, biến tần còn có thể kết nối với PLC, HMI hoặc hệ thống điều khiển trung tâm.

Vì sao băng tải cần sử dụng biến tần?

Khi động cơ băng tải được khởi động trực tiếp, dòng điện ban đầu có thể tăng cao trong thời gian ngắn. Băng tải cũng chuyển từ trạng thái đứng yên sang tốc độ định mức tương đối đột ngột. Điều này có thể tạo ra lực kéo lớn lên dây đai, hộp số, trục và các bộ phận truyền động.

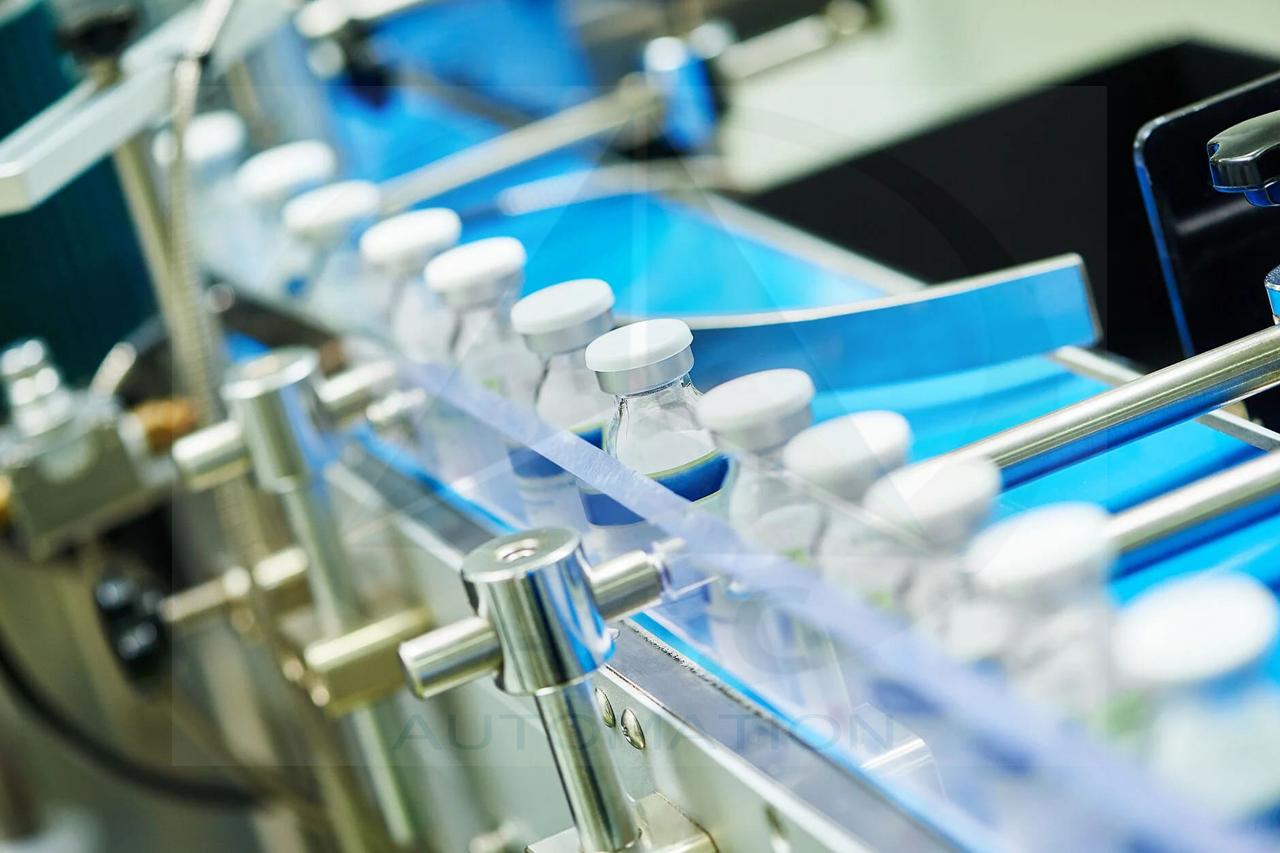

Đối với băng tải vận chuyển chai lọ, linh kiện, thực phẩm hoặc hàng hóa dễ đổ, quá trình khởi động và dừng thiếu ổn định còn làm sản phẩm bị nghiêng, va chạm hoặc rơi khỏi băng tải. Trong dây chuyền có nhiều thiết bị liên kết, tốc độ cố định cũng gây khó khăn cho việc phối hợp giữa các công đoạn.

Lắp đặt biến tần băng tải giúp giải quyết những hạn chế này. Người vận hành có thể chủ động cài đặt tốc độ, thời gian tăng tốc, thời gian giảm tốc và phương thức điều khiển phù hợp với đặc điểm của từng dây chuyền.

Lợi ích của biến tần cho băng tải

Dưới đây là những lợi ích khi sử dụng biến tần cho hệ thống băng tải:

Điều chỉnh tốc độ linh hoạt

Tốc độ băng tải có thể được tăng hoặc giảm theo khối lượng hàng hóa, năng suất sản xuất và khả năng tiếp nhận của công đoạn phía sau. Việc điều chỉnh có thể thực hiện bằng bàn phím trên biến tần, núm chiết áp, tín hiệu từ cảm biến hoặc lệnh điều khiển từ PLC.

Khởi động và dừng êm

Biến tần cho phép cài đặt thời gian tăng tốc và giảm tốc. Nhờ đó, động cơ không tăng tốc đột ngột, băng tải hạn chế rung giật và hàng hóa được vận chuyển ổn định hơn.

Giảm tác động lên thiết bị cơ khí

Khởi động êm giúp giảm lực tác động lên dây băng, con lăn, khớp nối, hộp số và trục truyền động. Điều này góp phần hạn chế hao mòn cơ khí, giảm nguy cơ đứt băng hoặc hư hỏng các bộ phận liên quan.

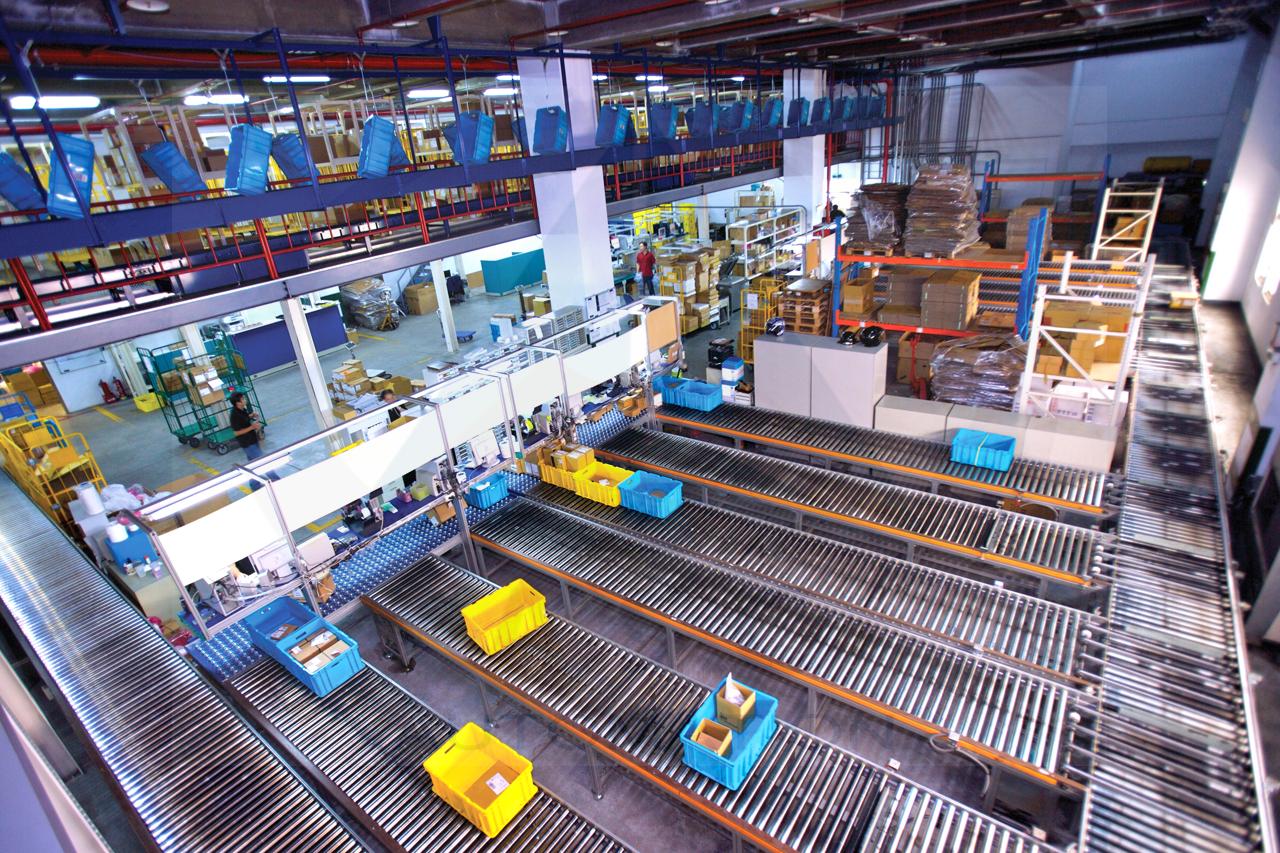

Hỗ trợ đồng bộ dây chuyền

Trong hệ thống gồm nhiều băng tải hoặc nhiều công đoạn liên tiếp, biến tần giúp điều chỉnh tốc độ từng động cơ để bảo đảm dòng sản phẩm di chuyển đồng đều. Khi kết nối với PLC, tốc độ băng tải còn có thể tự động thay đổi theo trạng thái của toàn bộ dây chuyền.

Tăng khả năng bảo vệ động cơ

Nhiều dòng biến tần được trang bị chức năng bảo vệ quá dòng, quá áp, thấp áp, quá tải và quá nhiệt. Khi xuất hiện bất thường, thiết bị có thể cảnh báo hoặc dừng động cơ để hạn chế hư hỏng nghiêm trọng.

Hỗ trợ tiết kiệm điện trong điều kiện phù hợp

Khi băng tải không cần chạy liên tục ở tốc độ tối đa, giảm tốc độ động cơ có thể giúp giảm lượng điện tiêu thụ. Tuy nhiên, hiệu quả tiết kiệm phụ thuộc vào đặc tính tải, thời gian vận hành và chế độ làm việc. Vì vậy, không nên mặc định rằng lắp biến tần sẽ luôn mang lại cùng một mức tiết kiệm điện cho mọi hệ thống.

Yêu cầu công nghệ đối với biến tần điều khiển băng tải

Trước khi lựa chọn thiết bị, doanh nghiệp cần xác định rõ yêu cầu vận hành của dây chuyền. Đây là cơ sở để chọn đúng công suất, phương pháp điều khiển và các chức năng cần thiết.

Phạm vi điều chỉnh tốc độ

Cần xác định tốc độ thấp nhất, tốc độ cao nhất và khoảng tốc độ thường xuyên sử dụng. Nếu động cơ phải chạy trong thời gian dài ở tốc độ rất thấp, cần kiểm tra khả năng làm mát để tránh hiện tượng tăng nhiệt.

Mô-men khởi động

Băng tải khởi động khi đang có hàng thường cần mô-men lớn hơn băng tải không tải. Đối với băng tải nghiêng, băng tải tải nặng hoặc băng tải khai khoáng, khả năng tạo mô-men ở tốc độ thấp là tiêu chí đặc biệt quan trọng.

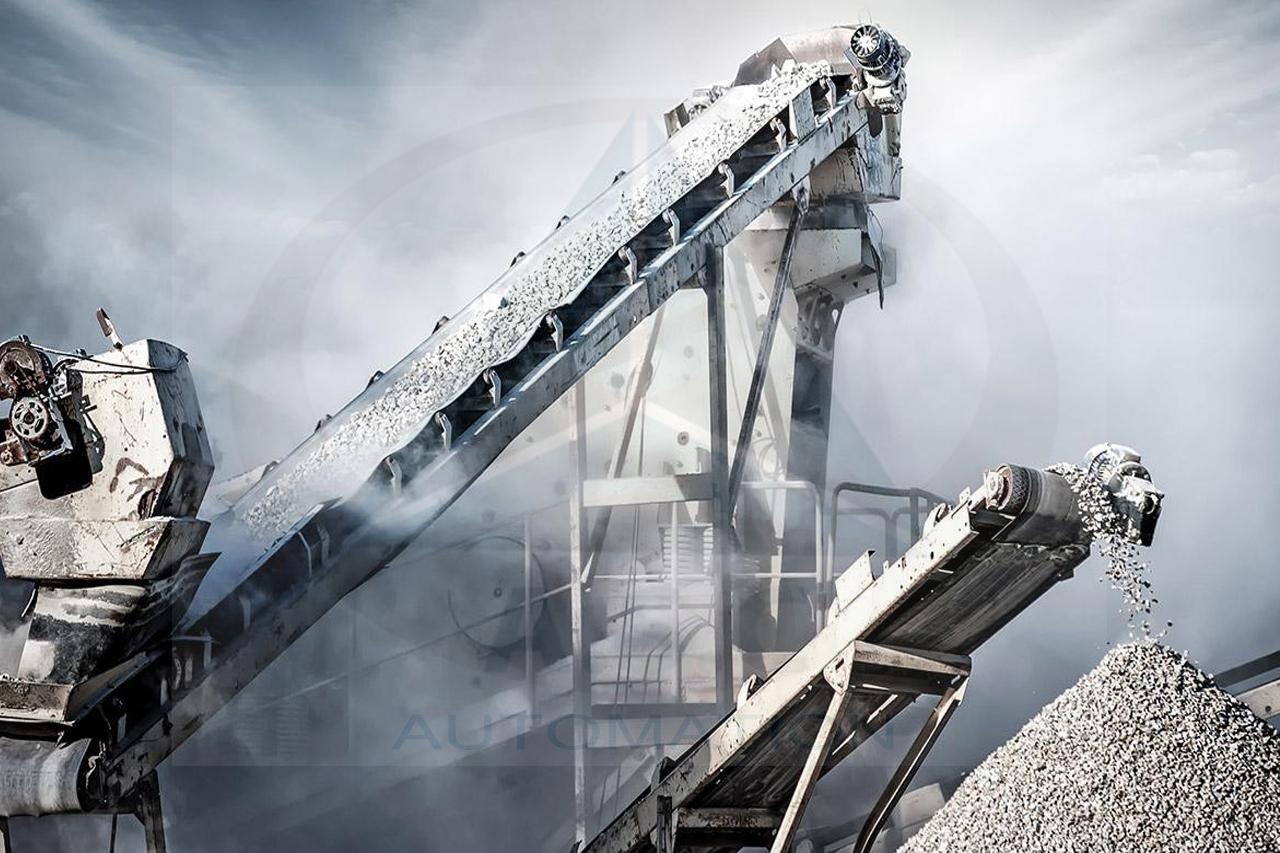

Khả năng chịu quá tải

Tải trên băng chuyền có thể thay đổi hoặc tăng đột ngột do dồn hàng, kẹt cơ khí và phân bố vật liệu không đều. Biến tần cần có khả năng chịu quá tải phù hợp để hạn chế tình trạng báo lỗi liên tục khi hệ thống vận hành.

Thời gian tăng tốc và giảm tốc

Thời gian tăng tốc quá ngắn có thể làm biến tần báo quá dòng. Ngược lại, giảm tốc quá nhanh có thể gây quá áp trên DC bus do năng lượng tái sinh từ động cơ. Một số hệ thống có quán tính lớn hoặc cần dừng nhanh sẽ phải sử dụng bộ hãm và điện trở hãm phù hợp.

Yêu cầu chạy thuận và chạy nghịch

Không phải băng tải nào cũng cần đảo chiều. Nếu có yêu cầu chạy hai hướng, cần thiết lập điều kiện liên động và thời gian dừng hợp lý để tránh đảo chiều đột ngột khi động cơ chưa dừng hoàn toàn.

Khả năng kết nối hệ thống điều khiển

Trong dây chuyền tự động, biến tần có thể cần nhận tín hiệu từ cảm biến, PLC hoặc bộ điều khiển trung tâm. Các tín hiệu phổ biến gồm ngõ vào số, ngõ ra relay, tín hiệu analog và truyền thông công nghiệp.

Những tiêu chí kỹ thuật cần quan tâm

Khi lựa chọn biến tần cho băng tải công nghiệp, cần xem xét đồng thời thông số động cơ và điều kiện làm việc thực tế.

Công suất và dòng điện động cơ

Không nên chỉ chọn biến tần dựa trên công suất kW. Dòng điện định mức của biến tần phải đáp ứng dòng điện trên nhãn động cơ, đồng thời phù hợp với loại tải và khả năng chịu quá tải cần thiết. Nếu băng tải thường xuyên khởi động khi có hàng, chịu tải nặng hoặc có nguy cơ kẹt tải, có thể cần chọn biến tần có dòng điện lớn hơn hoặc sử dụng dòng sản phẩm chuyên cho tải nặng.

Điện áp nguồn cấp

Cần kiểm tra hệ thống sử dụng nguồn một pha hay ba pha, điện áp bao nhiêu và điện áp định mức của động cơ. Nguồn vào, đầu ra biến tần và thông số động cơ phải tương thích với nhau.

Phương pháp điều khiển

Điều khiển V/F thường đáp ứng tốt cho các băng tải có yêu cầu vận hành cơ bản. Trong khi đó, điều khiển vector phù hợp hơn với hệ thống cần mô-men lớn ở tốc độ thấp, tốc độ ổn định hoặc phản ứng nhanh khi tải thay đổi.

Điều kiện môi trường

Nhiệt độ cao, bụi, độ ẩm, dầu, hóa chất,… đều có thể ảnh hưởng đến tuổi thọ biến tần. Thiết bị cần được lắp trong tủ điện phù hợp, có khoảng cách tản nhiệt và giải pháp thông gió hoặc làm mát cần thiết. Đối với môi trường nhiều bụi, ẩm hoặc có nguy cơ bắn nước, cần lựa chọn cấp bảo vệ IP phù hợp hoặc sử dụng tủ điện có khả năng bảo vệ tương ứng.

Khả năng truyền thông

Các hệ thống tự động có thể yêu cầu Modbus RTU, Modbus TCP, Profibus, Profinet, CANopen hoặc Ethernet công nghiệp. Việc xác định chuẩn truyền thông từ đầu sẽ giúp biến tần kết nối thuận lợi với PLC và hệ thống giám sát.

Khả năng hãm

Băng tải nghiêng hoặc hệ thống có quán tính lớn có thể phát sinh năng lượng khi giảm tốc. Trường hợp cần dừng nhanh, phải kiểm tra biến tần có tích hợp bộ hãm hay không và lựa chọn điện trở hãm đúng thông số.

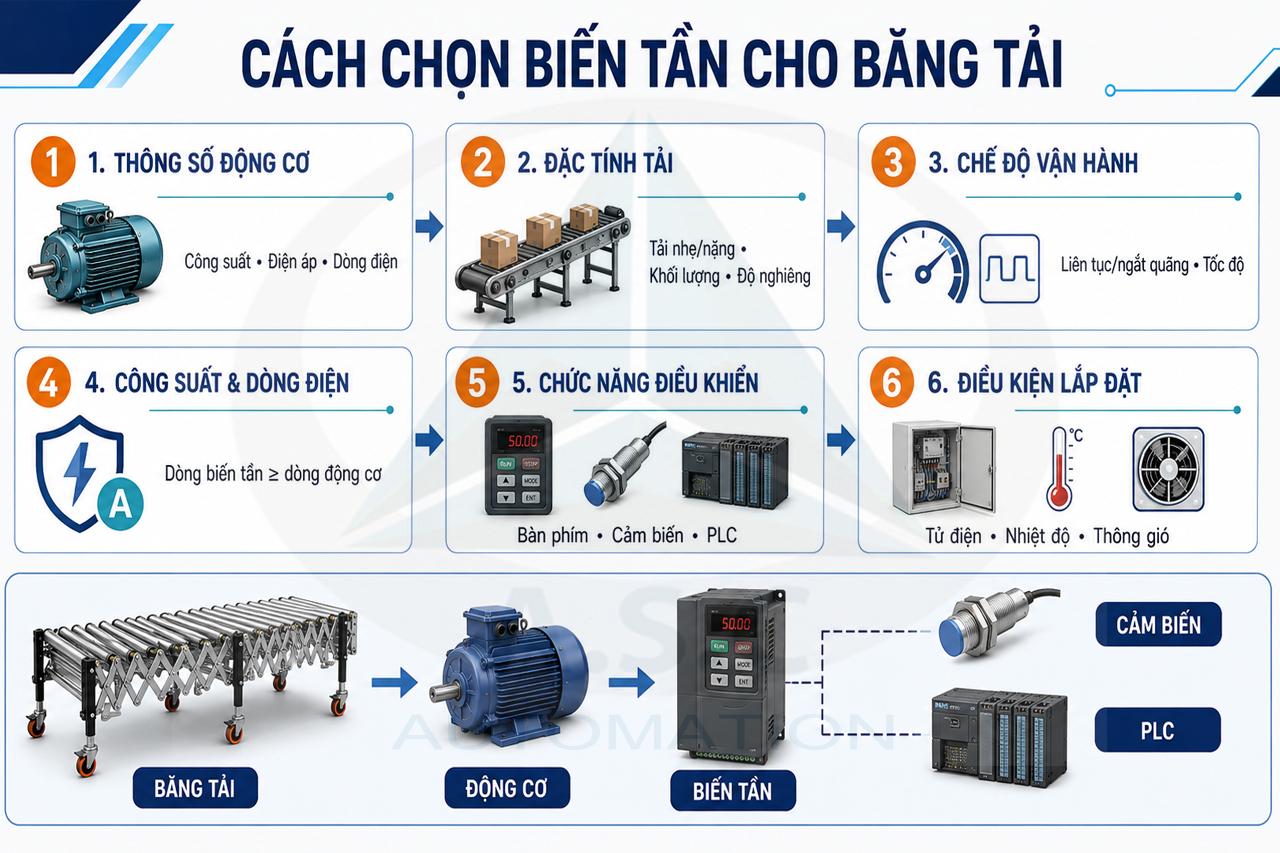

Cách chọn biến tần cho băng tải

Việc lựa chọn có thể được thực hiện theo các bước sau:

Bước 1: Thu thập thông số động cơ

Ghi nhận công suất, điện áp, dòng điện, tần số, tốc độ và hệ số công suất trên nhãn động cơ. Nếu động cơ đã vận hành lâu năm, nên kiểm tra thêm tình trạng cách điện và cơ khí.

Bước 2: Xác định đặc tính tải

Cần biết băng tải vận chuyển loại hàng gì, khối lượng tối đa bao nhiêu, có khởi động khi đầy tải không và có hoạt động trên mặt phẳng nghiêng hay không. Băng tải tải nặng cần khả năng quá tải và mô-men khởi động cao hơn loại vận chuyển hàng nhẹ.

Bước 3: Xác định chế độ vận hành

Doanh nghiệp cần làm rõ băng tải chạy liên tục hay ngắt quãng, số lần khởi động trong ngày, tốc độ thấp nhất và thời gian làm việc ở từng mức tốc độ.

Bước 4: Chọn công suất và dòng điện phù hợp

Dòng điện đầu ra định mức của biến tần phải bằng hoặc lớn hơn dòng định mức của động cơ trong điều kiện sử dụng. Hệ số dự phòng cần được tính theo đặc điểm tải, môi trường và khuyến cáo của nhà sản xuất, không nên tùy ý nâng công suất quá mức cần thiết.

Bước 5: Chọn chức năng điều khiển

Xác định biến tần được điều khiển bằng bàn phím, công tắc, chiết áp, cảm biến hay PLC. Nếu cần đồng bộ nhiều băng tải, giám sát từ xa hoặc thay đổi tốc độ tự động, nên chọn thiết bị có đủ ngõ vào, ngõ ra và chuẩn truyền thông phù hợp.

Bước 6: Kiểm tra điều kiện lắp đặt

Cần xem xét kích thước tủ điện, nhiệt độ môi trường, độ cao lắp đặt, khả năng thông gió và khoảng cách đi dây. Những yếu tố này ảnh hưởng trực tiếp đến khả năng làm mát và độ ổn định của thiết bị.

Nên chọn loại biến tần nào cho băng tải?

Với băng tải tải nhẹ hoặc trung bình, vận hành ở tốc độ ổn định, doanh nghiệp có thể lựa chọn KEB COMBIVERT G6. Dòng biến tần này có dải công suất từ 0,75–30 kW, hỗ trợ điều khiển V/F và vector không cảm biến, phù hợp cho băng tải đóng gói, phân loại và vận chuyển hàng hóa trong kho.

Đối với băng tải nghiêng, tải nặng, công suất lớn hoặc cần kiểm soát tốc độ và mô-men chính xác, KEB COMBIVERT F6 là lựa chọn đáng cân nhắc. Thiết bị có dải công suất từ 2,2–450 kW, hỗ trợ nhiều loại động cơ, encoder, chuẩn truyền thông và các chức năng an toàn tích hợp. F6 cũng có khả năng chịu dòng đỉnh trong 60 giây lên đến 1,8 lần dòng định mức, phù hợp với hệ thống thường xuyên khởi động khi có tải hoặc tải thay đổi.

Để lựa chọn đúng dòng và mã biến tần KEB, doanh nghiệp cần đối chiếu dòng điện động cơ, đặc tính tải, điện áp nguồn và yêu cầu điều khiển. A.S.C VN có thể hỗ trợ khảo sát, tư vấn và cấu hình thiết bị phù hợp với từng hệ thống băng tải. Liên hệ ngay: Hotline/Zalo: 0917.113.068

Tìm hiểu thêm về: Công nghệ băng tải

Hướng dẫn đấu nối và cài đặt biến tần điều khiển băng tải

Việc đấu nối phải do kỹ thuật viên có chuyên môn thực hiện, tuân thủ tài liệu của nhà sản xuất và các quy định an toàn điện. Phải ngắt nguồn, xác nhận hết điện áp và chờ tụ điện xả hoàn toàn trước khi thao tác.

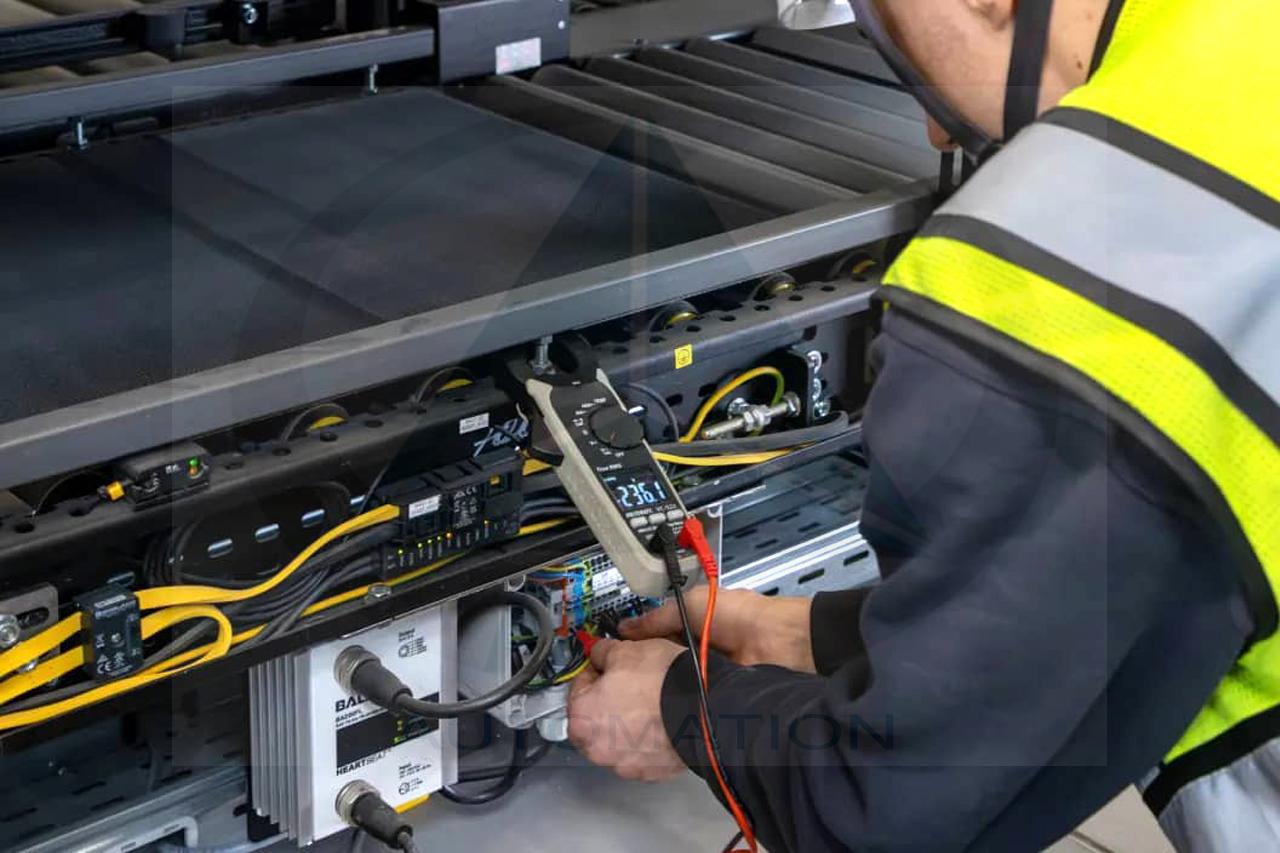

Kiểm tra và đấu nối phần động lực

Nguồn điện được kết nối vào đầu vào của biến tần, còn động cơ được nối với đầu ra tương ứng. Hệ thống phải có thiết bị bảo vệ, tiếp địa và dây dẫn đúng tiết diện. Không được đóng cắt contactor giữa biến tần và động cơ khi biến tần đang xuất điện áp, trừ khi hệ thống đã được thiết kế và điều khiển theo hướng dẫn chuyên môn.

Kết nối mạch điều khiển

Tùy theo yêu cầu, có thể kết nối nút chạy, dừng, chạy thuận, chạy nghịch, nút dừng khẩn, chiết áp và tín hiệu từ cảm biến hoặc PLC. Mạch dừng khẩn phải được thiết kế đúng mức độ an toàn yêu cầu, không nên chỉ phụ thuộc vào một lệnh phần mềm thông thường.

Nhập thông số động cơ

Các thông số như công suất, điện áp, dòng điện, tần số và tốc độ định mức cần được nhập chính xác. Một số biến tần hỗ trợ tự động nhận dạng động cơ để cải thiện khả năng điều khiển.

Cài đặt tần số vận hành

Thiết lập tần số tối thiểu, tần số tối đa và tần số làm việc thông thường. Tần số quá cao có thể khiến động cơ, hộp số hoặc băng tải vượt quá giới hạn thiết kế. Tần số quá thấp trong thời gian dài có thể làm giảm khả năng tự làm mát của động cơ.

Cài đặt thời gian tăng và giảm tốc

Nên bắt đầu với thời gian tương đối dài, sau đó điều chỉnh dần theo tải thực tế. Nếu xuất hiện lỗi quá dòng khi tăng tốc, cần tăng thời gian tăng tốc hoặc kiểm tra tải cơ khí. Nếu biến tần báo quá áp khi giảm tốc, cần kéo dài thời gian giảm tốc hoặc xem xét giải pháp hãm.

Thiết lập các chức năng bảo vệ

Cài mức bảo vệ quá tải theo dòng điện động cơ và kiểm tra các chức năng liên quan đến quá dòng, quá áp, mất pha, quá nhiệt và mất tín hiệu điều khiển. Cách xử lý khi mất truyền thông hoặc mất tín hiệu đặt tốc độ cũng cần được xác định rõ.

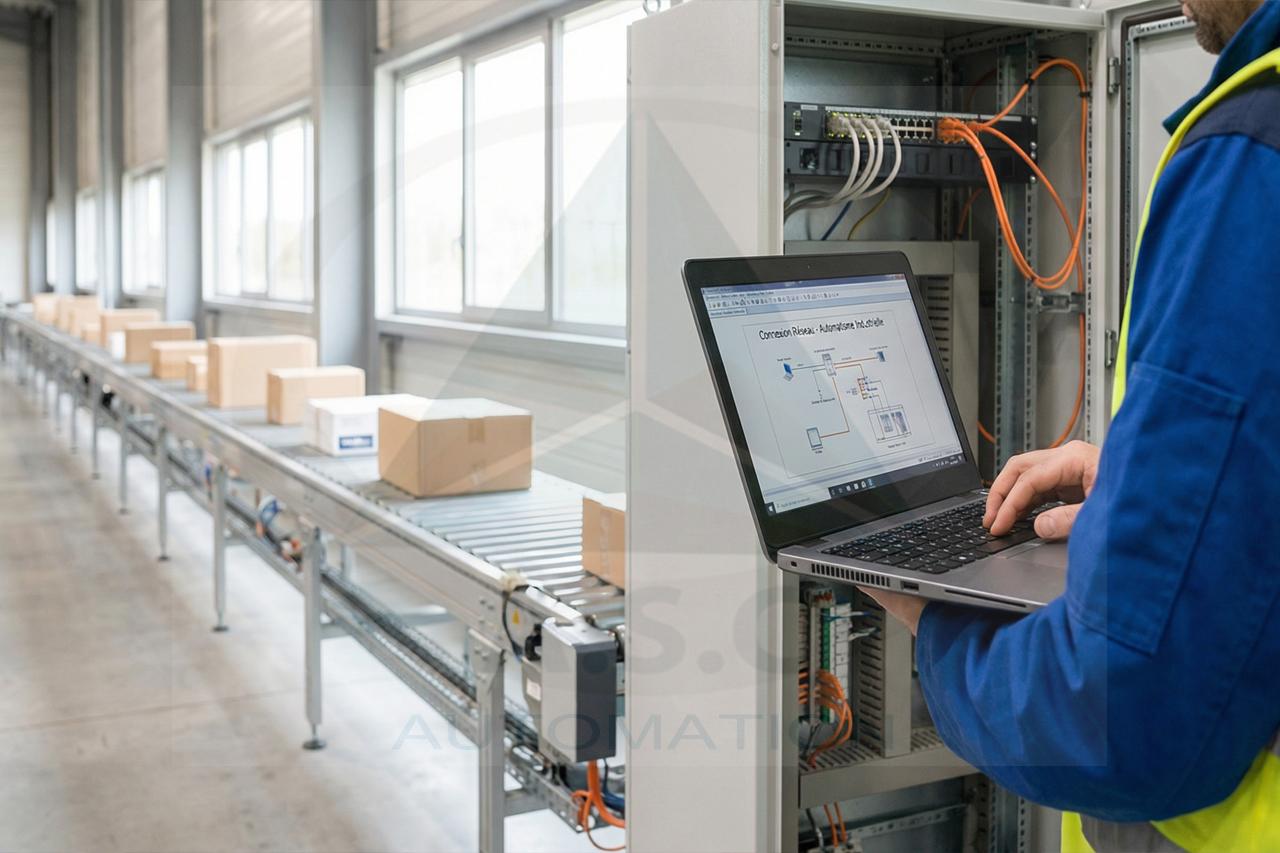

Chạy thử hệ thống

Nên chạy thử động cơ ở tốc độ thấp khi băng tải chưa có hàng, kiểm tra chiều quay, tiếng ồn, độ rung và dòng điện. Sau đó mới tăng dần tốc độ, đưa hàng lên băng tải và theo dõi khả năng vận hành trong điều kiện tải thực tế. Các thông số cuối cùng cần được lưu lại để thuận tiện cho việc bảo trì, khôi phục hoặc thay thế thiết bị sau này.

Ứng dụng lắp biến tần cho băng tải

Biến tần cho băng tải công nghiệp được sử dụng trong nhiều lĩnh vực khác nhau như:

• Băng tải đóng gói cần điều chỉnh tốc độ theo năng suất máy.
• Băng tải thực phẩm yêu cầu vận chuyển ổn định, hạn chế đổ hoặc va chạm sản phẩm.

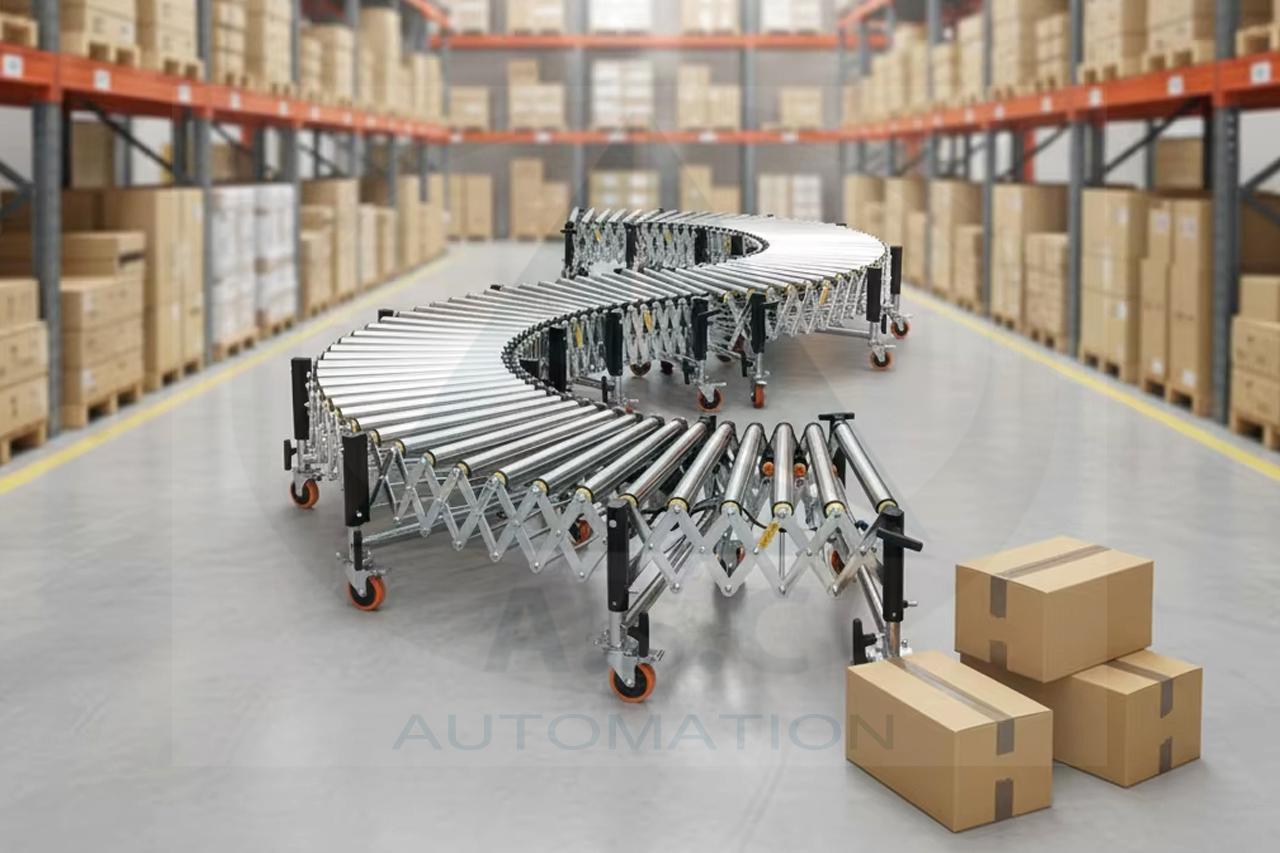

• Băng tải trong kho hàng cần phối hợp với cảm biến và hệ thống phân loại.
• Băng tải lắp ráp cần thay đổi tốc độ theo từng công đoạn.
• Băng tải cấp liệu cần duy trì lượng nguyên liệu ổn định.

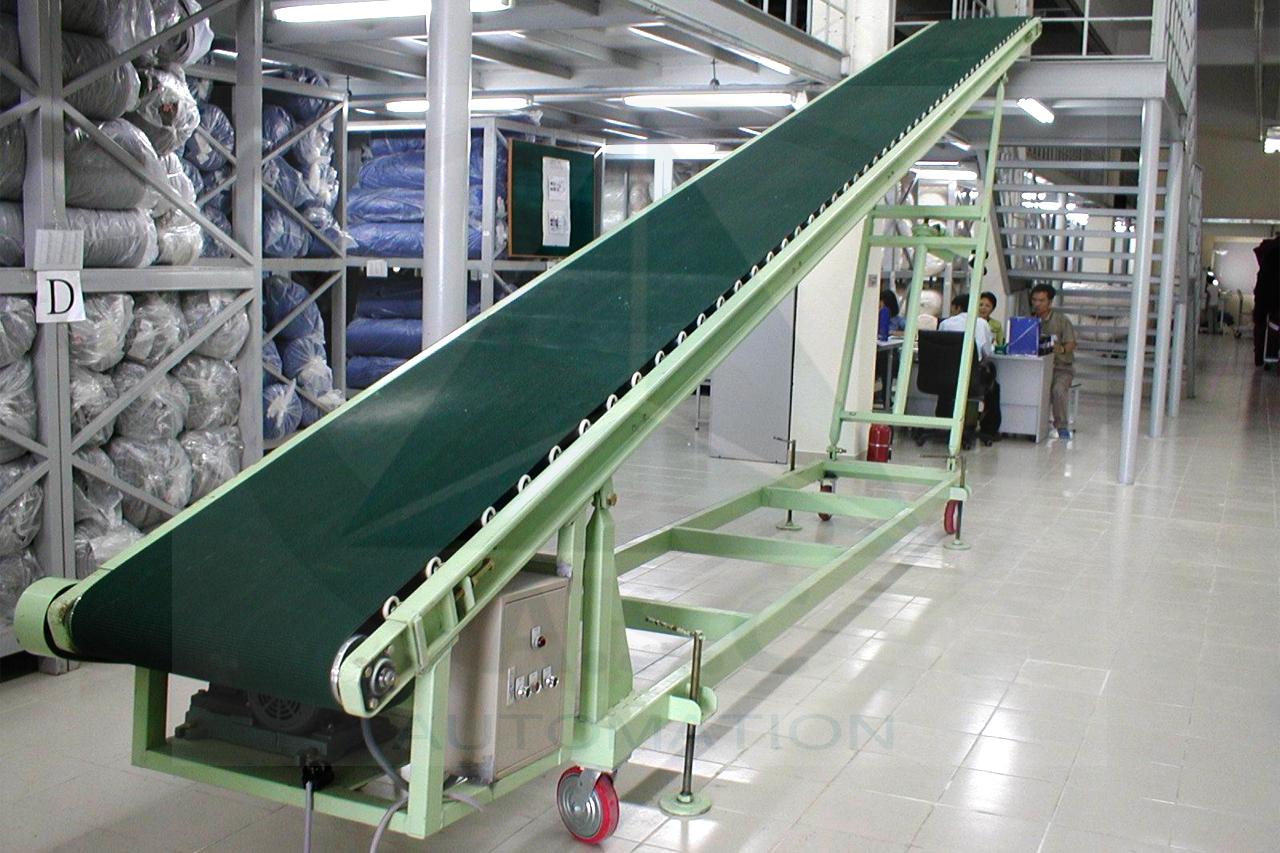

• Băng tải nghiêng cần mô-men lớn và khả năng kiểm soát khi dừng.
• Băng tải khai khoáng cần chịu tải nặng và làm việc trong môi trường nhiều bụi.
• Hệ thống nhiều băng tải cần điều chỉnh đồng bộ để tránh dồn hoặc thiếu hàng.

Tùy từng ứng dụng, cấu hình biến tần, động cơ, cảm biến và thiết bị điều khiển sẽ khác nhau. Do đó, cùng một công suất động cơ nhưng hai hệ thống băng tải vẫn có thể cần những dòng biến tần khác nhau.

Đơn vị chuyên cung cấp, lắp đặt biến tần cho băng tải uy tín

Việc lựa chọn đúng thiết bị mới chỉ là bước đầu. Để hệ thống vận hành ổn định, doanh nghiệp còn cần tính toán công suất, thiết kế tủ điện, đấu nối, cài đặt và chạy thử theo đúng đặc tính tải. Những sai sót trong quá trình này có thể khiến biến tần thường xuyên báo lỗi, động cơ nóng, băng tải rung giật hoặc không đạt tốc độ mong muốn.

Nếu doanh nghiệp đang tìm kiếm đơn vị cung cấp và lắp đặt biến tần cho băng tải, A.S.C VN là địa chỉ uy tín hàng đầu. Đơn vị hoạt động trong lĩnh vực thiết bị tự động hóa, cung cấp và sửa chữa biến tần, PLC, HMI, AC Servo, motor Servo cùng nhiều thiết bị điều khiển công nghiệp khác.

Tùy vào công suất động cơ, đặc tính tải và yêu cầu vận hành, đội ngũ kỹ thuật của A.S.C VN sẽ tư vấn giải pháp phù hợp cho từng hệ thống. Quá trình triển khai có thể bao gồm:

• Khảo sát động cơ và hệ thống băng tải thực tế.
• Xác định tải, mô-men khởi động và phạm vi tốc độ.
• Tư vấn lựa chọn biến tần phù hợp về công suất và chức năng.
• Thiết kế, đấu nối và hoàn thiện tủ điện điều khiển.
• Cài đặt thời gian tăng tốc, giảm tốc và các chế độ bảo vệ.
• Kết nối biến tần với cảm biến, PLC hoặc HMI khi cần.
• Chạy thử có tải, kiểm tra dòng điện và hiệu chỉnh thông số.
• Hỗ trợ kiểm tra, bảo trì và xử lý sự cố trong quá trình sử dụng.

Biến tần cho băng tải giúp điều chỉnh tốc độ linh hoạt, khởi động êm, bảo vệ động cơ và nâng cao hiệu quả vận hành. Để hệ thống hoạt động ổn định, doanh nghiệp cần lựa chọn đúng thiết bị và cài đặt theo đặc tính tải thực tế. Nếu cần tư vấn, cung cấp hoặc lắp đặt biến tần băng tải, bạn có thể liên hệ A.S.C VN qua số Hotline/Zalo: 0917.113.068 để được hỗ trợ giải pháp phù hợp.
