Biến Tần Cho Máy Nén Khí: Lựa Chọn, Lắp Đặt Và Cài Đặt

Biến Tần Cho Máy Nén Khí: Giải Pháp Tiết Kiệm Điện Hiệu Quả

Biến tần cho máy nén khí giúp điều chỉnh tốc độ motor theo nhu cầu sử dụng khí, duy trì áp suất ổn định và hạn chế thời gian chạy không tải. Tuy nhiên, để hệ thống vận hành an toàn và thực sự tiết kiệm điện, doanh nghiệp cần lựa chọn đúng công suất, loại biến tần và phương án điều khiển. Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý, cách chọn, lắp đặt và cài đặt biến tần cho máy nén khí phù hợp.

Biến Tần Cho Máy Nén Khí Là Gì?

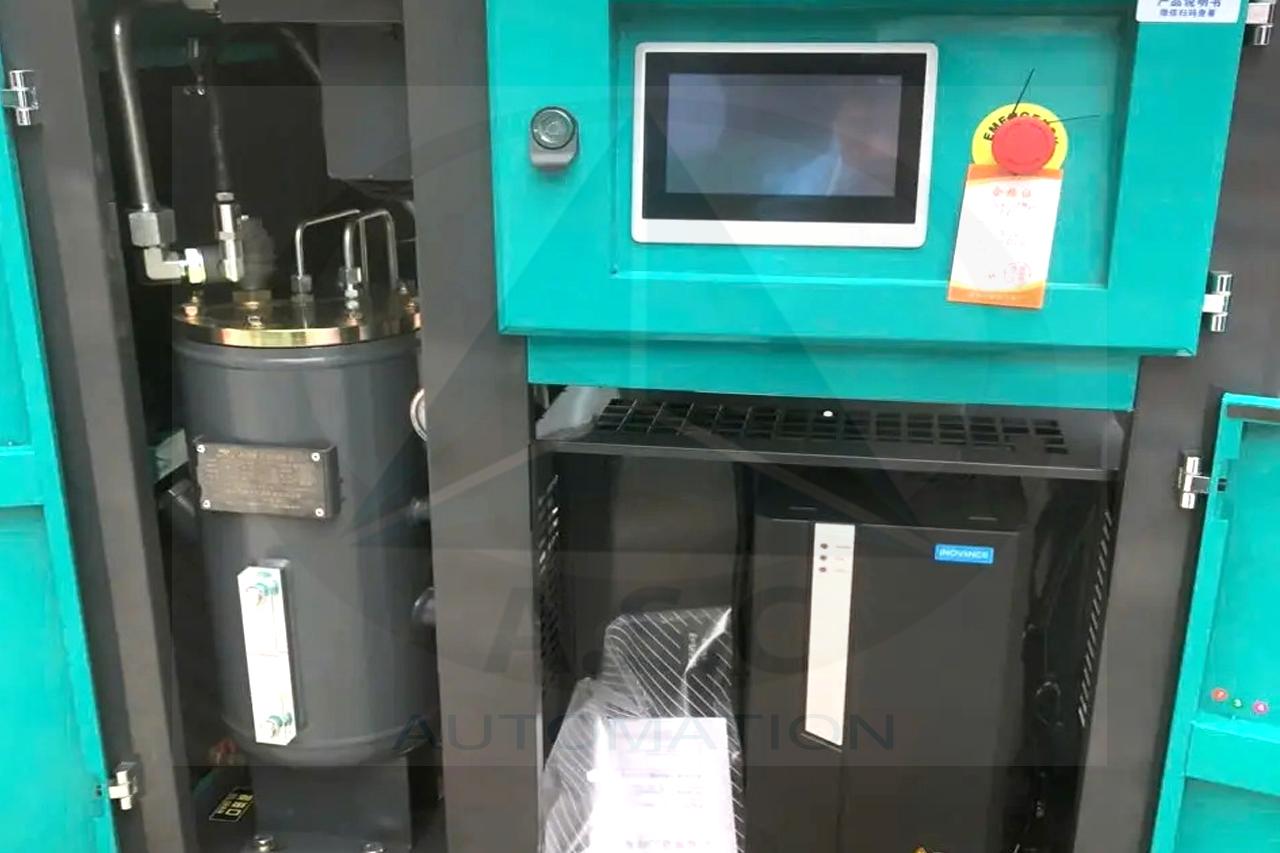

Biến tần cho máy nén khí là thiết bị điện tử dùng để điều khiển tần số và điện áp cấp cho motor. Khi tần số đầu ra thay đổi, tốc độ quay của động cơ cũng thay đổi, từ đó điều chỉnh lưu lượng khí nén theo nhu cầu của hệ thống.

Có hai hình thức ứng dụng phổ biến:

• Máy nén khí biến tần được nhà sản xuất tích hợp sẵn.
• Máy nén khí đang sử dụng được cải tạo và lắp thêm biến tần.

Máy nén khí sử dụng biến tần thường kết hợp với cảm biến áp suất. Khi nhu cầu khí giảm, biến tần hạ tốc độ motor; khi áp suất giảm dưới mức cài đặt, biến tần tăng tốc để đáp ứng lưu lượng cần thiết. Không phải máy nén khí nào cũng có thể lắp biến tần trực tiếp. Trước khi cải tạo cần kiểm tra motor, cơ cấu bôi trơn, hệ thống làm mát, chế độ tải và giới hạn tốc độ cho phép.

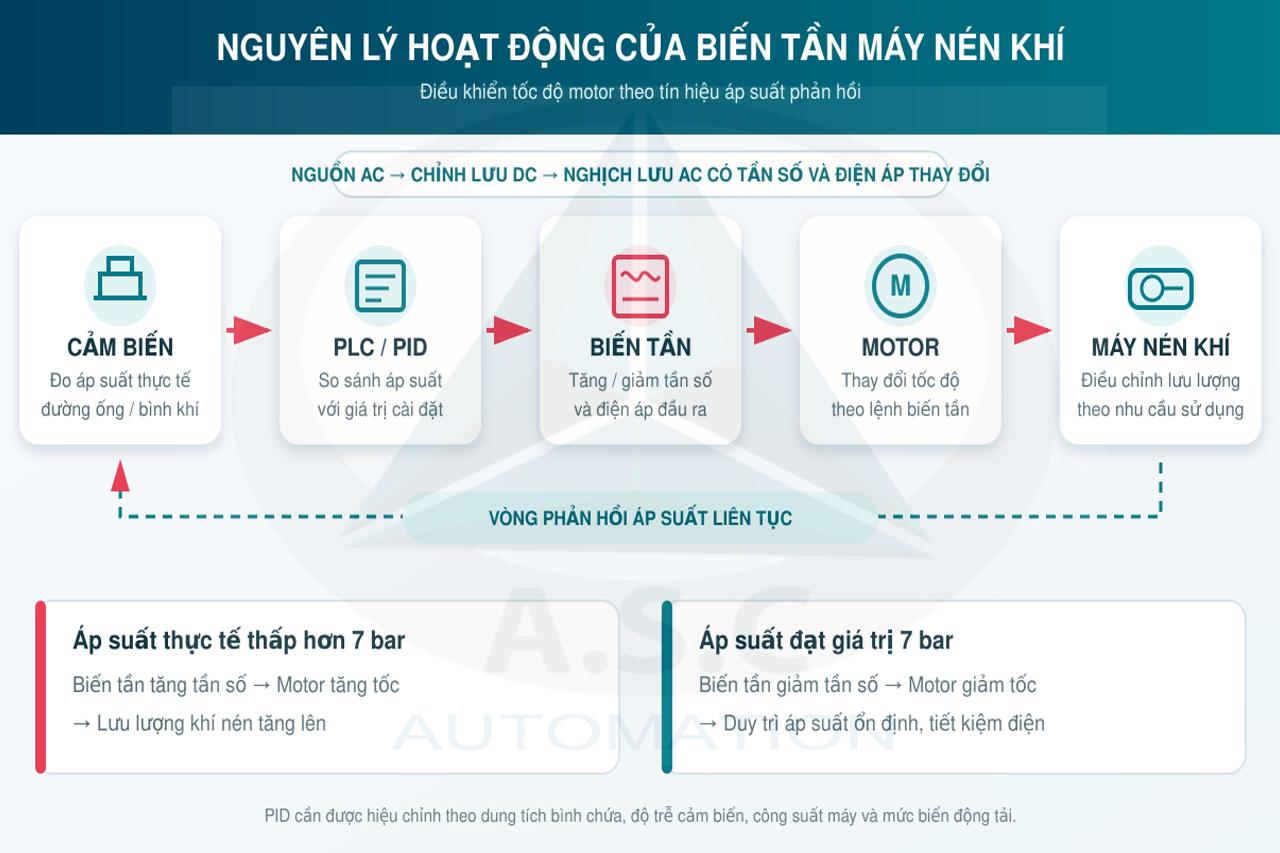

Nguyên Lý Hoạt Động Của Biến Tần Máy Nén Khí

Biến tần tiếp nhận nguồn điện xoay chiều, chuyển đổi thành điện một chiều rồi tạo lại nguồn điện xoay chiều có tần số và điện áp phù hợp để điều khiển motor.

Trong hệ thống điều khiển áp suất, quá trình vận hành cơ bản diễn ra như sau:

1. Cảm biến đo áp suất trong đường ống hoặc bình tích khí.
2. Tín hiệu áp suất được truyền về biến tần hoặc PLC.
3. Bộ điều khiển so sánh áp suất thực tế với giá trị cài đặt.
4. Biến tần tăng hoặc giảm tần số để điều chỉnh tốc độ motor.
5. Tốc độ máy nén thay đổi theo lượng khí mà hệ thống đang sử dụng.

Ví dụ, nếu áp suất cài đặt là 7 bar nhưng áp suất thực tế giảm, biến tần sẽ tăng tốc motor trong giới hạn cho phép. Khi áp suất đạt giá trị yêu cầu, tốc độ được giảm xuống để duy trì áp suất ổn định.

Bộ điều khiển PID thường được sử dụng cho quá trình này. Tuy nhiên, các thông số PID cần được hiệu chỉnh theo dung tích bình chứa, độ trễ của cảm biến, công suất máy và mức biến động của tải.

Những Loại Máy Nén Khí Có Thể Sử Dụng Biến Tần

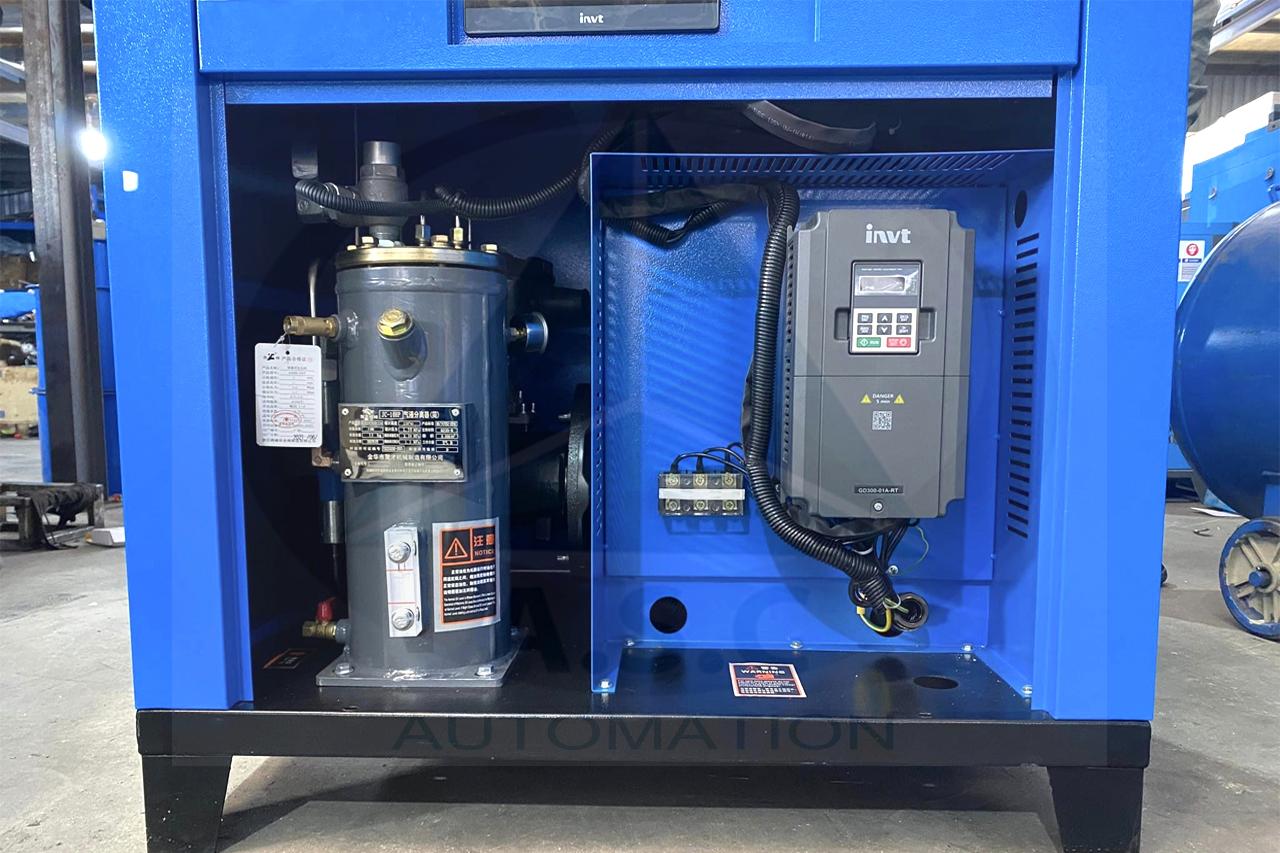

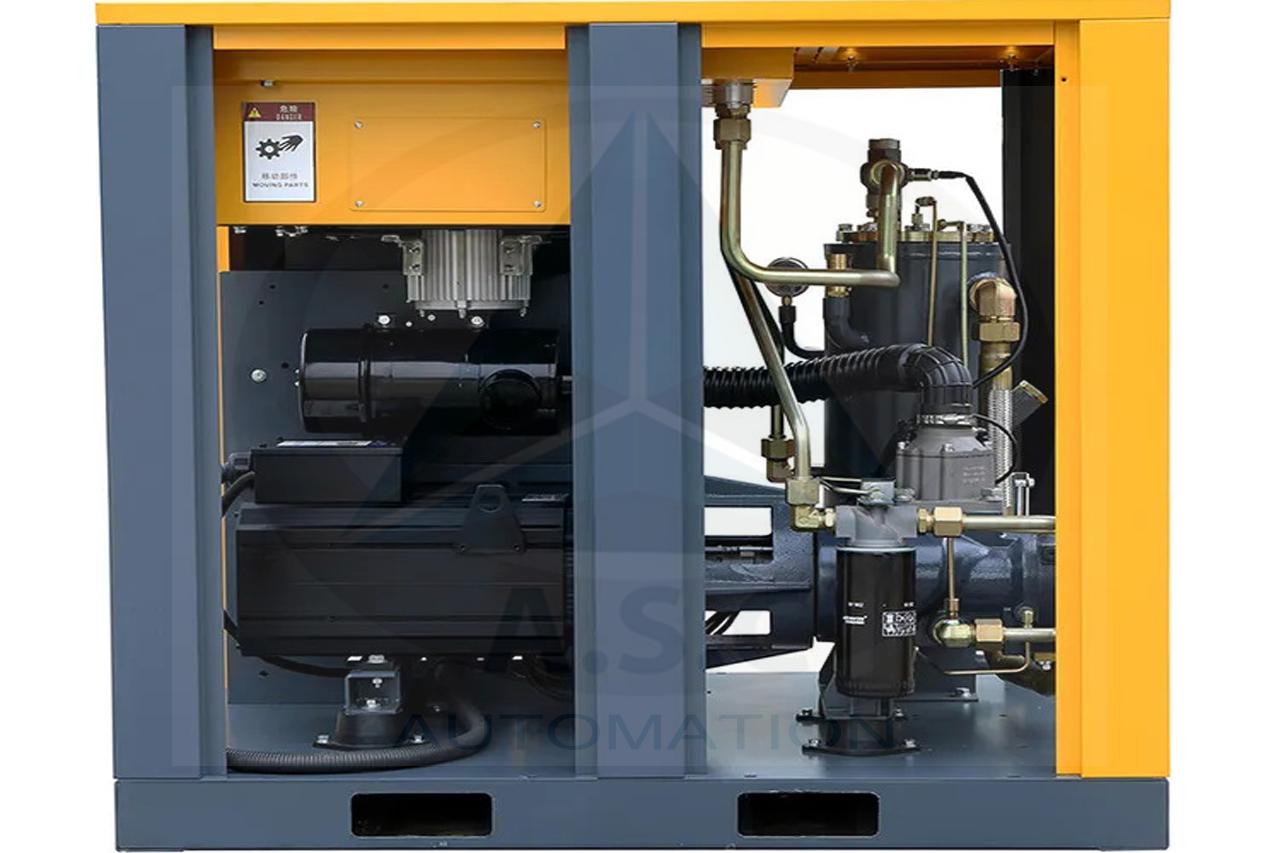

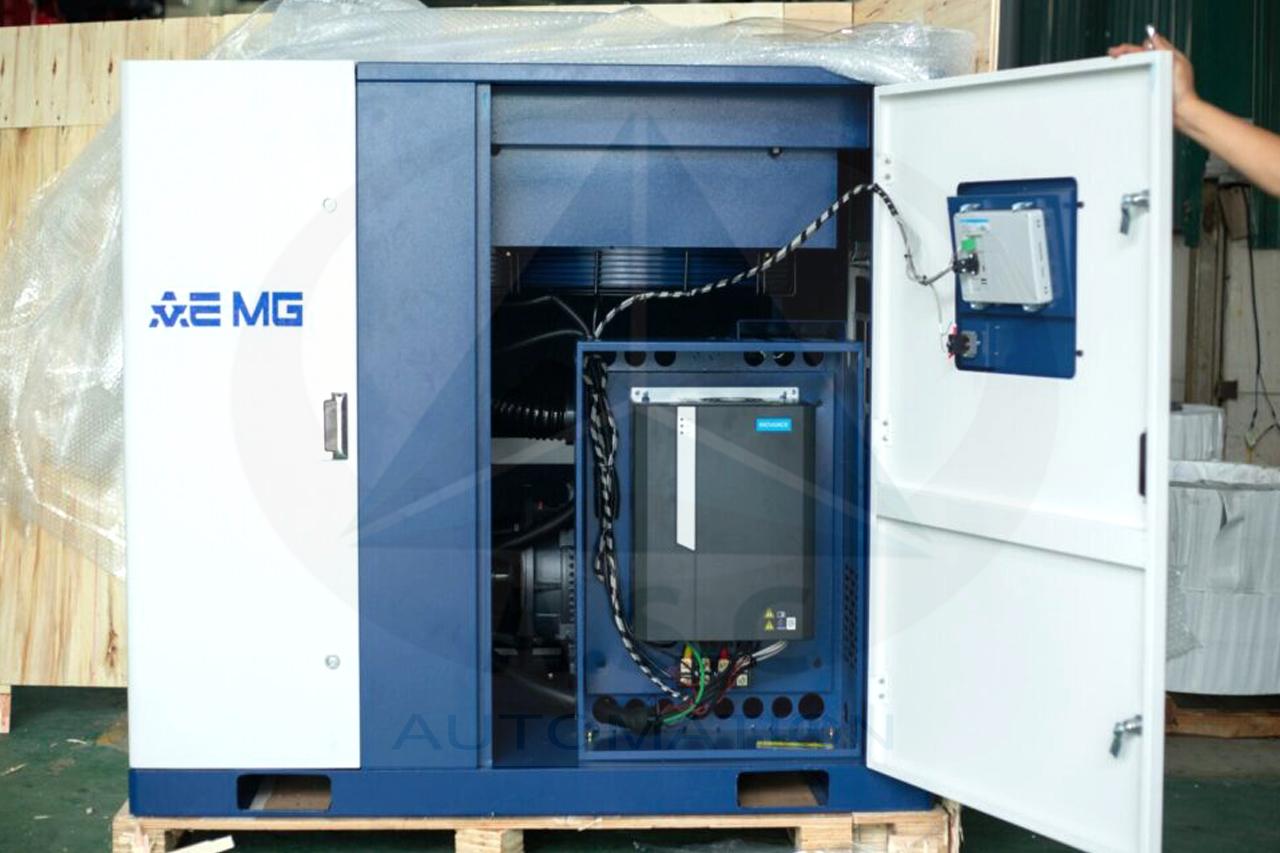

Biến tần máy nén khí trục vít

Máy nén khí trục vít là ứng dụng phổ biến của biến tần, đặc biệt trong những hệ thống vận hành liên tục và có nhu cầu khí thay đổi theo thời gian. Khi sử dụng đúng cách, biến tần giúp máy điều chỉnh tốc độ theo áp suất thay vì liên tục chuyển đổi giữa chế độ tải và không tải. Điều này có thể giảm dòng khởi động, hạn chế dao động áp suất và giảm thời gian chạy không tải.

Khi cải tạo máy trục vít, cần kiểm tra:

• Dải tốc độ cho phép của cụm trục vít.
• Khả năng bôi trơn khi chạy ở tốc độ thấp.
• Nhiệt độ dầu và khả năng làm mát.
• Van hút, van áp suất tối thiểu và van xả.
• Motor quạt giải nhiệt và bơm dầu nếu có.
• Bộ điều khiển trung tâm của máy.

Không nên tự ý giảm tần số xuống quá thấp vì có thể làm giảm khả năng bôi trơn, tăng nhiệt hoặc khiến lưu lượng khí không đáp ứng yêu cầu.

Biến tần máy nén khí Piston

Máy nén khí piston vẫn có thể sử dụng biến tần trong một số trường hợp, nhưng cần đánh giá kỹ kết cấu máy. Tốc độ quay ảnh hưởng trực tiếp đến khả năng bôi trơn, làm mát, lưu lượng khí và chu kỳ làm việc của đầu nén. Việc điều chỉnh tốc độ quá thấp hoặc quá cao có thể khiến máy nóng, thiếu dầu bôi trơn hoặc giảm tuổi thọ cơ khí.

Với máy piston nhỏ, phương án đóng ngắt theo áp suất đôi khi phù hợp hơn so với điều khiển tốc độ liên tục. Trước khi lắp biến tần cần đối chiếu hướng dẫn của nhà sản xuất đầu nén và motor.

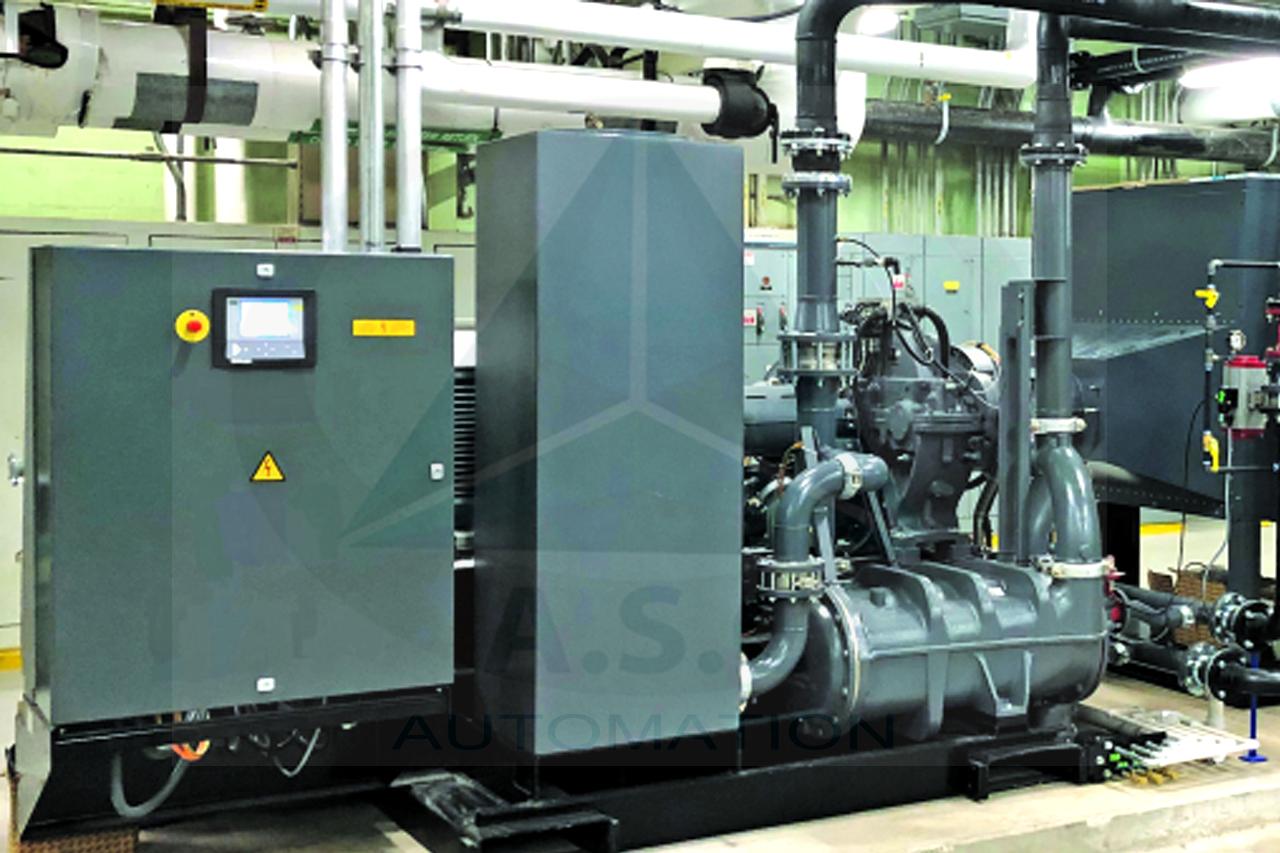

Biến tần cho máy nén khí ly tâm

Máy nén khí ly tâm sử dụng bánh công tác quay tốc độ cao để tăng vận tốc dòng khí, sau đó chuyển động năng thành áp suất. Loại máy này thường phục vụ hệ thống cần lưu lượng lớn và vận hành liên tục.

Biến tần cho máy nén ly tâm cần đáp ứng tốc độ cao, dải tần số phù hợp và khả năng điều khiển chính xác. Hệ thống còn phải phối hợp với thuật toán chống surge, van điều khiển và thiết bị bảo vệ của máy nén.

Đây là ứng dụng chuyên sâu, không nên lựa chọn biến tần chỉ dựa trên công suất ghi trên nhãn motor.

Ưu Điểm Khi Sử Dụng Biến Tần Cho Máy Nén Khí

Duy trì áp suất ổn định

Biến tần điều chỉnh tốc độ motor theo phản hồi từ cảm biến, giúp hạn chế tình trạng áp suất tăng giảm mạnh khi nhu cầu khí thay đổi.

Giảm dòng điện khi khởi động

Motor được tăng tốc theo thời gian cài đặt thay vì khởi động trực tiếp. Nhờ đó, dòng khởi động và tác động lên hệ thống điện được hạn chế.

Tiết kiệm điện khi nhu cầu khí thay đổi

Khi hệ thống không cần toàn bộ lưu lượng, biến tần giảm tốc độ motor thay vì để máy tiếp tục chạy ở công suất cao hoặc chạy không tải kéo dài. Mức tiết kiệm thực tế phụ thuộc vào biểu đồ phụ tải, thời gian vận hành và hiệu suất của máy.

Hạn chế đóng ngắt liên tục

Việc điều chỉnh tốc độ giúp giảm số lần khởi động và dừng motor, qua đó hạn chế tác động điện và cơ khí lên hệ thống.

Hỗ trợ giám sát và bảo vệ

Tùy dòng sản phẩm, biến tần có thể hỗ trợ theo dõi dòng điện, điện áp, tần số, trạng thái tải, nhiệt độ và mã lỗi. Dữ liệu này giúp kỹ thuật viên phát hiện bất thường và bảo trì hệ thống thuận tiện hơn.

Giảm tiếng ồn khi máy chạy tải thấp

Khi tốc độ motor và đầu nén giảm, tiếng ồn của hệ thống có thể giảm theo. Tuy nhiên, máy vẫn phải vận hành trong dải tốc độ an toàn do nhà sản xuất quy định.

Có Nên Lắp Biến Tần Cho Máy Nén Khí Đang Sử Dụng?

Lắp biến tần thường phù hợp khi:

• Máy vận hành nhiều giờ mỗi ngày.
• Nhu cầu khí thay đổi đáng kể theo ca sản xuất.
• Máy thường xuyên chạy không tải.
• Áp suất hệ thống dao động lớn.
• Motor và đầu nén cho phép điều chỉnh tốc độ.
• Doanh nghiệp cần giám sát và điều khiển máy từ hệ thống trung tâm.

Không nên vội lắp biến tần khi:

• Máy hoạt động ít giờ.
• Nhu cầu khí luôn gần mức tải tối đa.
• Đầu nén không cho phép thay đổi tốc độ.
• Motor đã xuống cấp hoặc cách điện không đạt.
• Hệ thống đang rò rỉ khí nghiêm trọng.
• Máy có bộ điều khiển riêng không hỗ trợ tích hợp biến tần.

Trước khi đầu tư, cần đo dòng điện, thời gian chạy tải, thời gian chạy không tải, áp suất và lưu lượng sử dụng. Những dữ liệu này giúp đánh giá hiệu quả và khả năng hoàn vốn chính xác hơn.

Cách Lựa Chọn Biến Tần Phù Hợp Cho Máy Nén Khí

Dựa trên dòng điện định mức của motor

Không nên chọn biến tần chỉ dựa vào công suất kW. Dòng điện đầu ra định mức của biến tần phải đáp ứng dòng điện định mức của motor và chế độ tải của máy nén. Nếu máy có tải khởi động lớn hoặc thường xuyên thay đổi tải, cần xem thêm khả năng quá tải của biến tần.

Kiểm tra điện áp nguồn và điện áp motor

Cần xác định:

• Nguồn điện đầu vào.
• Điện áp định mức của motor.
• Kiểu đấu sao hoặc tam giác.
• Tần số định mức.
• Dòng điện và công suất trên tem motor.

Đấu sai điện áp hoặc sai kiểu đấu có thể làm motor nóng, yếu hoặc khiến biến tần báo lỗi.

Xác định loại máy nén

Máy trục vít, piston và ly tâm có đặc tính vận hành khác nhau. Dải tốc độ, mô-men, chế độ bôi trơn và yêu cầu điều khiển phải được đánh giá riêng cho từng loại.

Xác định chế độ tải

Cần kiểm tra máy thuộc tải mô-men không đổi, tải biến thiên hay ứng dụng tốc độ cao. Thông tin này ảnh hưởng đến lựa chọn công suất, chế độ điều khiển và khả năng quá tải của biến tần.

Kiểm tra tín hiệu điều khiển

Hệ thống có thể sử dụng:

• Cảm biến áp suất 4–20 mA.
• Tín hiệu 0–10 V.
• Công tắc áp suất.
• PLC.
• Bộ điều khiển riêng của máy nén.
• Truyền thông Modbus, PROFINET hoặc giao thức khác.

Biến tần phải có đầu vào, đầu ra và giao thức phù hợp với hệ thống.

Xem xét môi trường lắp đặt

Nhiệt độ cao, bụi, dầu, độ ẩm và hóa chất có thể ảnh hưởng đến tuổi thọ biến tần. Tủ điện cần có cấp bảo vệ, thông gió hoặc điều hòa phù hợp.

Kiểm tra khoảng cách từ biến tần đến motor

Khi cáp motor dài, có thể cần xem xét cuộn kháng, bộ lọc dV/dt hoặc bộ lọc sin để giảm ứng suất lên cách điện motor. Yêu cầu cụ thể phụ thuộc chiều dài cáp, điện áp, tần số đóng cắt và loại motor.

Nên Sử Dụng Biến Tần Nào Cho Máy Nén Khí?

Không có một model phù hợp cho mọi máy nén khí. Việc lựa chọn cần dựa trên motor, loại đầu nén, dải tốc độ và yêu cầu điều khiển.

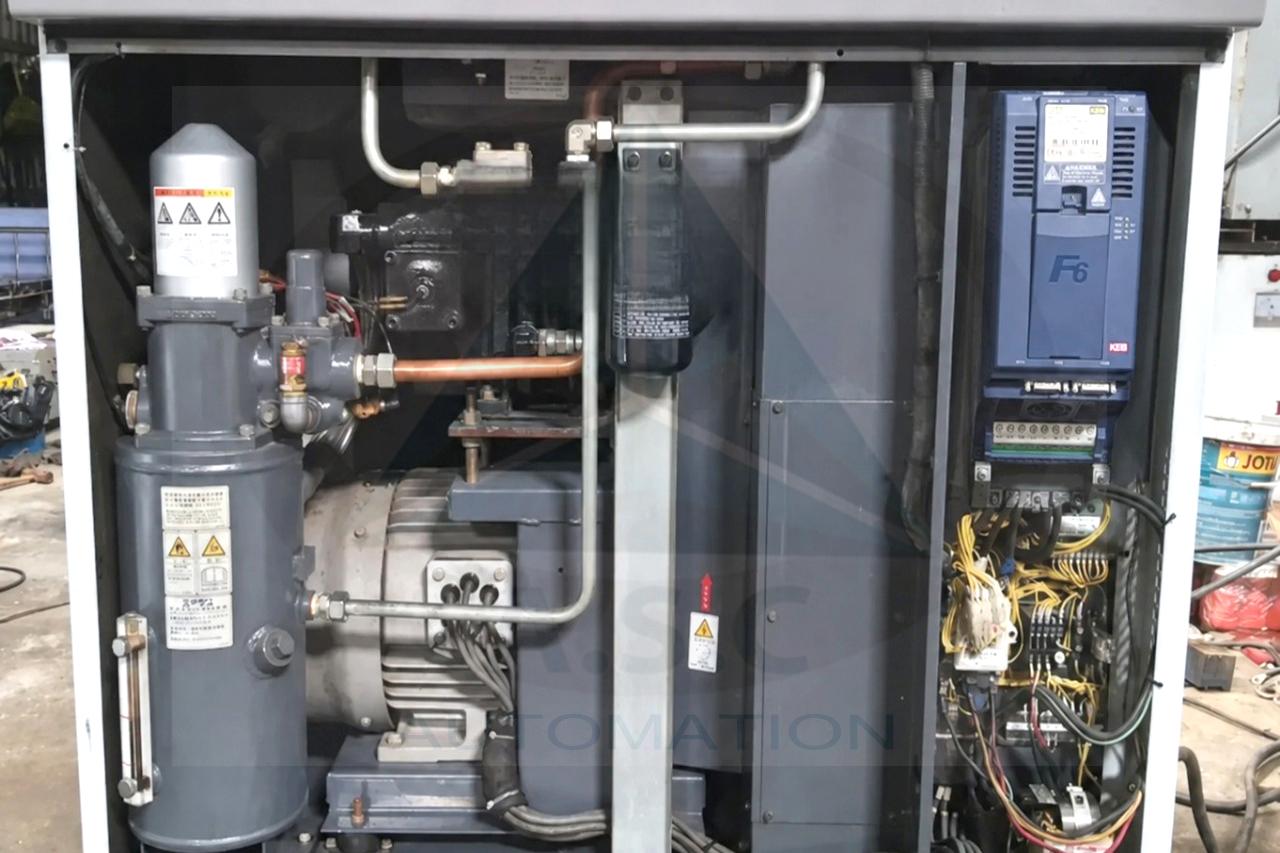

Biến tần KEB cho máy nén khí

Đối với máy nén khí sử dụng motor 3 pha không đồng bộ thông thường, có thể cân nhắc:

• KEB COMBIVERT G6: phù hợp với ứng dụng điều khiển tiêu chuẩn, dải công suất chính thức từ 0,75–30 kW.

• KEB COMBIVERT F6: phù hợp với hệ thống công nghiệp cần hiệu suất điều khiển, truyền thông, khả năng mở rộng cao. Dòng F6 có dải công suất 4–450 kW ở nguồn 3 pha 400V.

• KEB COMBIVERT F6 High-Speed: dành cho turbo compressor, máy nén ly tâm và motor tốc độ cao. KEB công bố phiên bản này có thể đạt tần số đầu ra đến 2.000 Hz. Tài liệu ứng dụng máy nén của KEB

KEB F6 là lựa chọn đáng cân nhắc cho máy nén khí công nghiệp cần điều khiển ổn định, nhiều chuẩn truyền thông hoặc tích hợp sâu với hệ thống máy.

Biến tần Siemens cho máy nén khí

Các dòng Siemens thường được dùng cho máy nén khí gồm:

• SINAMICS G120X: được Siemens phát triển cho nhóm ứng dụng bơm, quạt và máy nén. Dòng sản phẩm có dải công suất đến 630 kW tùy cấp điện áp.
• SINAMICS G120: thiết kế dạng module, phù hợp khi hệ thống cần lựa chọn riêng bộ điều khiển, module công suất, truyền thông và chức năng bảo vệ.
• SINAMICS G120P: hướng đến ứng dụng bơm, quạt và máy nén trong hệ thống công nghiệp, hạ tầng và tòa nhà.

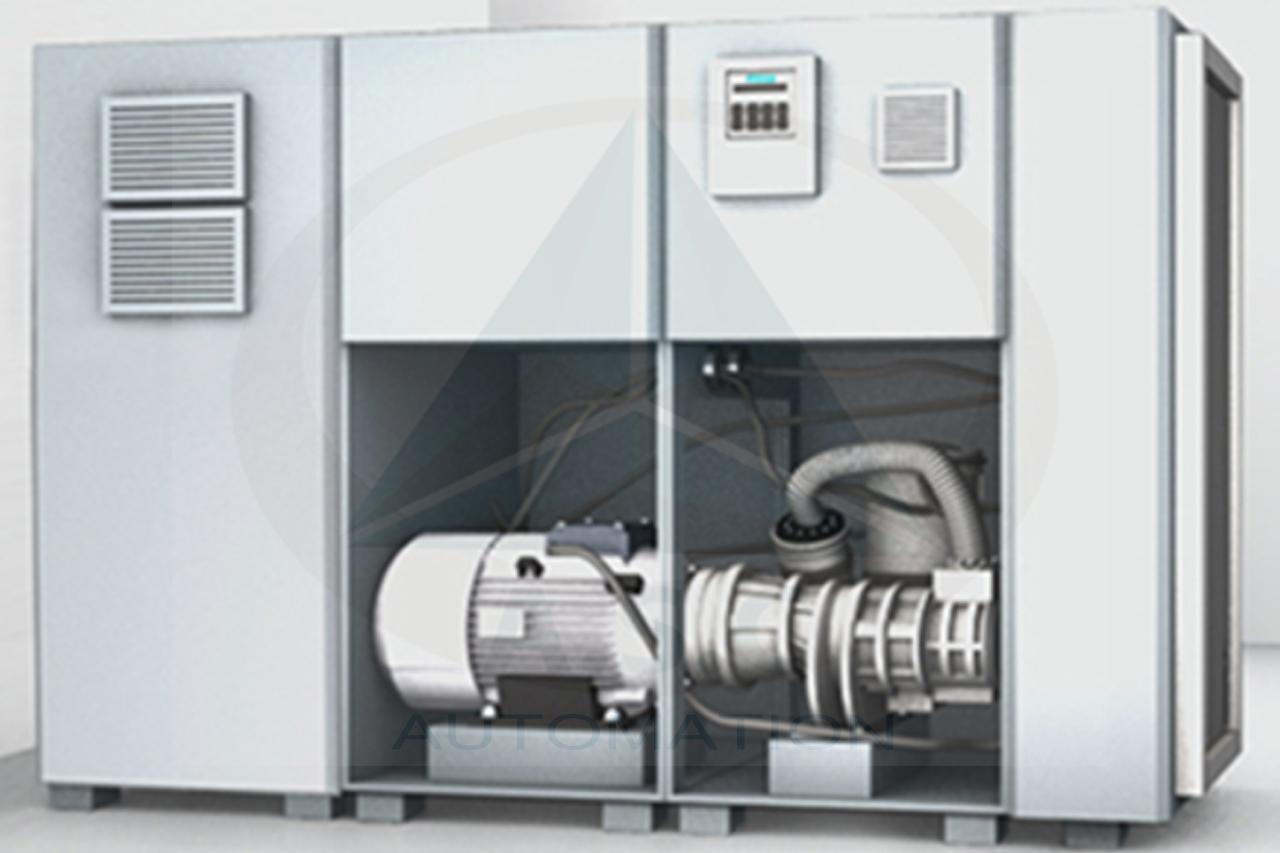

Siemens có tài liệu ứng dụng riêng cho hệ thống máy nén điều khiển theo áp suất bằng SINAMICS G120X. Đây là lựa chọn phù hợp khi cần tích hợp PID, cảm biến áp suất và hệ thống tự động hóa Siemens. Ứng dụng máy nén điều khiển áp suất của Siemens, tài liệu SINAMICS G120X

Nên chọn KEB hay Siemens cho máy nén khí?

KEB phù hợp khi hệ thống cần giải pháp truyền động linh hoạt, điều khiển nhiều loại motor hoặc xử lý ứng dụng tốc độ cao. Siemens có lợi thế trong những hệ thống đã sử dụng PLC, HMI và mạng truyền thông Siemens.

Việc lựa chọn biến tần KEB hay Siemens cho máy nén khí phụ thuộc vào các yếu tố sau:

• Dòng điện motor.
• Công suất và điện áp.
• Loại máy nén.
• Dải tốc độ.
• Chuẩn truyền thông.
• Điều kiện môi trường.
• Khả năng cung ứng và hỗ trợ kỹ thuật.
• Ngân sách đầu tư.

Để được tư vấn loại biến tần phù hợp nhất hãy liên hệ ngay qua Hotline/Zalo: 0917.113.068

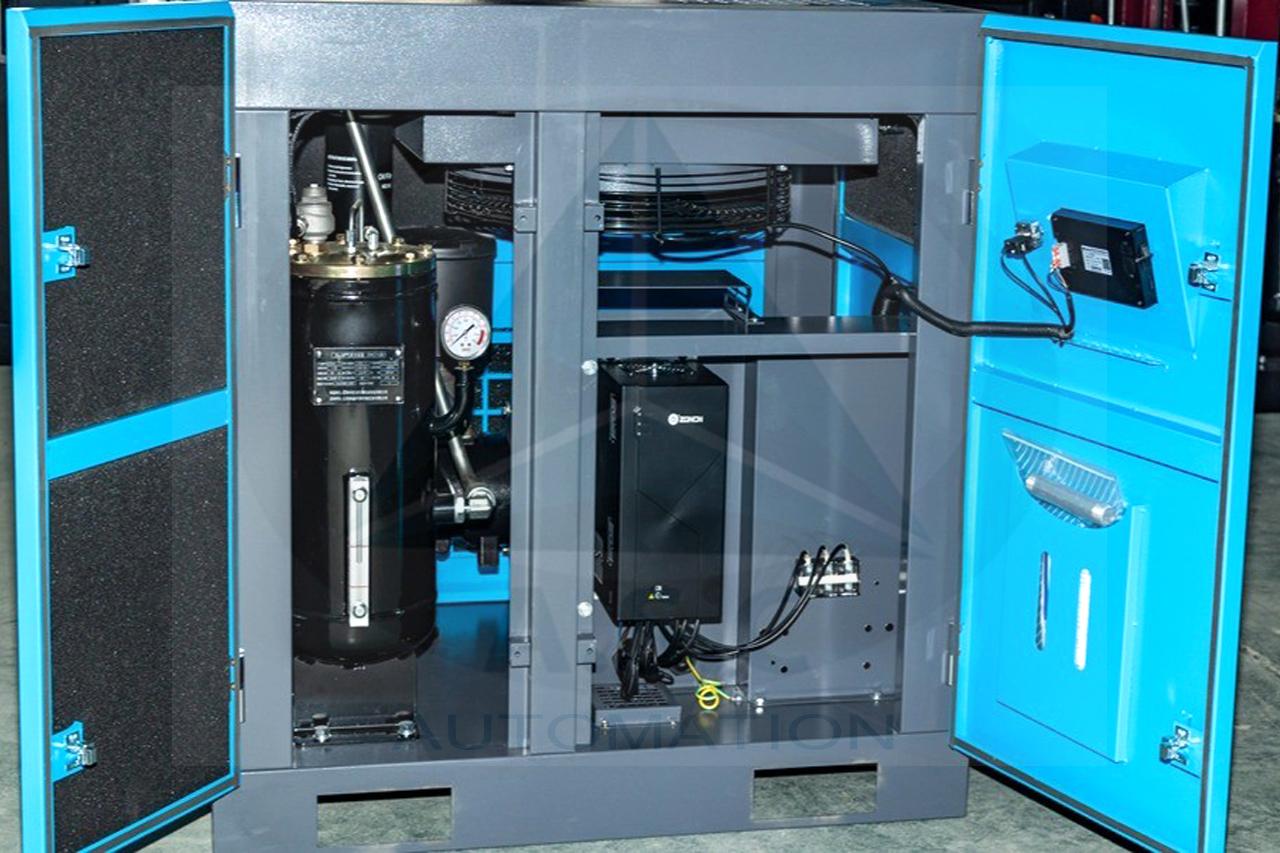

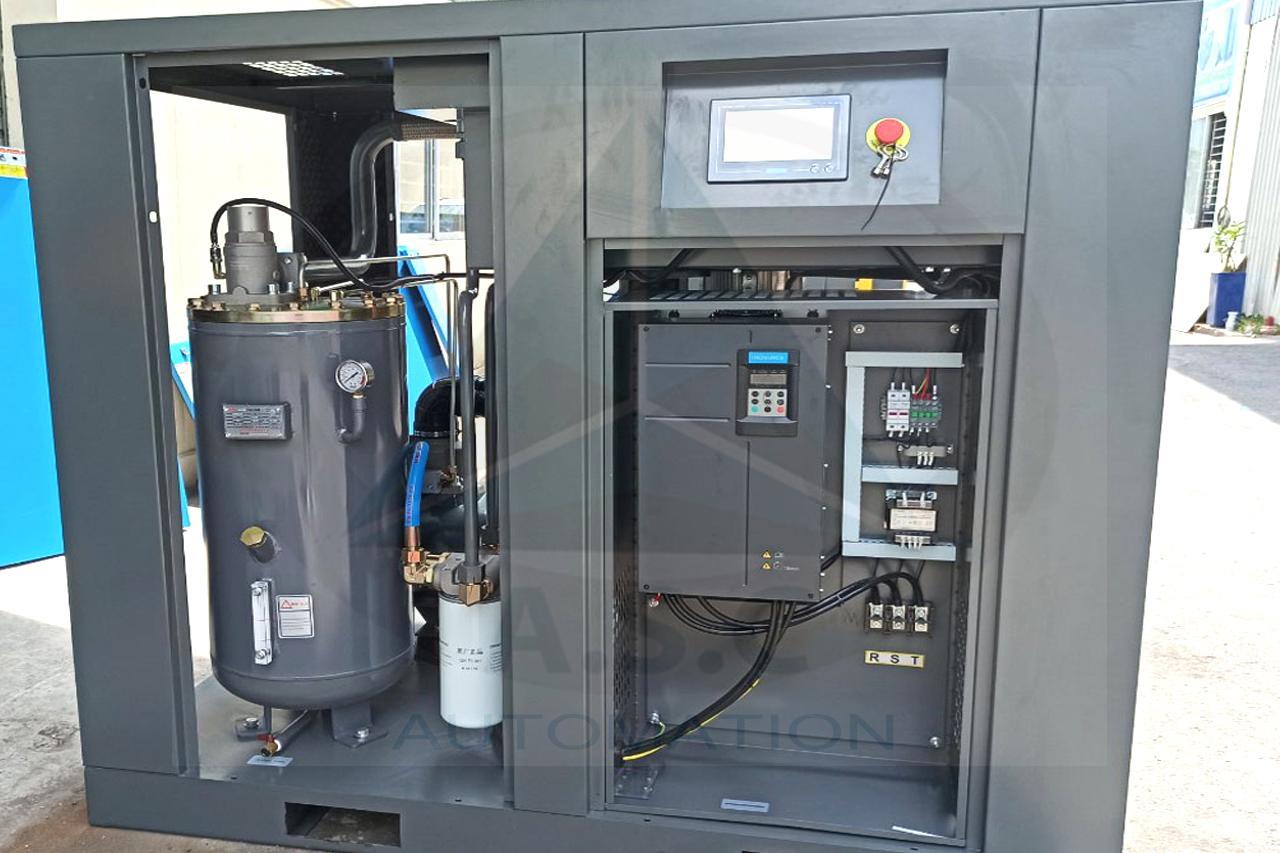

Cách Lắp Biến Tần Cho Máy Nén Khí

Một hệ thống cơ bản thường gồm: Nguồn điện → thiết bị bảo vệ → biến tần → motor máy nén khí.

Cảm biến áp suất được kết nối về biến tần hoặc PLC để tạo tín hiệu phản hồi. PLC hoặc bộ điều khiển máy thực hiện lệnh chạy, dừng, liên động và cảnh báo.

Khi thiết kế cần chú ý:

• Lắp thiết bị bảo vệ phía nguồn vào.
• Không đóng cắt contactor giữa biến tần và motor khi hệ thống đang chạy.
• Tách cáp động lực khỏi dây tín hiệu.
• Nối đất đúng kỹ thuật.
• Sử dụng cáp chống nhiễu khi cần.
• Bố trí tủ điện đủ khả năng tản nhiệt.
• Giữ khoảng cách lắp đặt theo hướng dẫn của nhà sản xuất.
• Kiểm tra chiều quay motor trước khi chạy tải.
• Tích hợp dừng khẩn và liên động bảo vệ.

Việc đấu nối và chạy thử cần được thực hiện bởi kỹ thuật viên có chuyên môn. Sai sót trong lựa chọn thiết bị bảo vệ, đấu dây hoặc cài đặt có thể gây hư hỏng biến tần, motor và đầu nén.

Cài Đặt Và Lập Trình Biến Tần Cho Máy Nén Khí

Nhập thông số motor

Các thông số cần nhập đúng theo tem motor:

• Công suất.
• Điện áp.
• Dòng điện.
• Tần số.
• Tốc độ định mức.
• Hệ số công suất nếu biến tần yêu cầu.

Một số dòng biến tần hỗ trợ nhận dạng motor. Quá trình này cần được thực hiện theo hướng dẫn của nhà sản xuất.

Cài tần số tối thiểu và tối đa

Tần số tối đa không được vượt quá giới hạn của motor và đầu nén. Tần số tối thiểu phải bảo đảm hệ thống còn đủ khả năng bôi trơn, làm mát và duy trì áp suất. Không nên tự động mặc định rằng mọi máy nén đều có thể chạy ổn định ở 20 hoặc 30 Hz.

Cài thời gian tăng và giảm tốc

Thời gian tăng tốc quá ngắn có thể gây quá dòng hoặc tạo tác động cơ khí lớn. Thời gian giảm tốc quá ngắn có thể khiến biến tần báo quá áp. Giá trị phù hợp phụ thuộc vào công suất, quán tính và cơ cấu xả áp của máy.

Cài đặt PID áp suất

Kỹ thuật viên cần thiết lập:

• Giá trị áp suất đặt.
• Thang đo cảm biến.
• Tín hiệu 4–20 mA hoặc 0–10 V.
• Hệ số khuếch đại.
• Thời gian tích phân.
• Giới hạn tần số.
• Ngưỡng cảnh báo áp suất cao và thấp.

PID cần được hiệu chỉnh thực tế để tránh motor tăng giảm tốc liên tục.

Cài đặt chức năng bảo vệ

Nên cấu hình các chức năng phù hợp:

• Quá dòng.
• Quá tải motor.
• Quá nhiệt.
• Mất pha.
• Áp suất quá cao.
• Mất tín hiệu cảm biến.
• Tần số tối thiểu.
• Thời gian chạy không tải.
• Lỗi hệ thống làm mát hoặc bôi trơn.

Chạy thử và hiệu chỉnh

Sau khi cài đặt, cần kiểm tra:

• Chiều quay.
• Dòng điện từng pha.
• Áp suất thực tế.
• Nhiệt độ motor và đầu nén.
• Tiếng ồn và độ rung.
• Khả năng tăng giảm tốc.
• Hoạt động của van và hệ thống làm mát.
• Trạng thái khi mất tín hiệu cảm biến.
• Khả năng dừng khi có lỗi.

Lưu Ý Khi Sử Dụng Máy Nén Khí Biến Tần

• Không vận hành dưới tốc độ tối thiểu mà nhà sản xuất cho phép.
• Không tăng tốc vượt giới hạn của đầu nén và motor.
• Kiểm tra dầu, lọc dầu, lọc khí và hệ thống giải nhiệt định kỳ.
• Không bỏ qua các mạch bảo vệ sẵn có của máy.
• Theo dõi nhiệt độ khi máy thường xuyên chạy ở tốc độ thấp.
• Kiểm tra dòng điện và áp suất sau khi thay đổi thông số.
• Không sao chép toàn bộ bộ thông số từ một máy khác.
• Sao lưu cấu hình biến tần sau khi chạy thử ổn định.
• Xử lý rò rỉ khí trước khi đánh giá hiệu quả tiết kiệm điện.
• Định kỳ vệ sinh tủ điện và kiểm tra quạt làm mát biến tần.
