Phanh Điện Từ Là Gì? Vì Sao COMBINORM B KEB được nhiều hãng máy sử dụng?

Phanh điện từ là bộ phận quan trọng giúp giữ tải cố định khi động cơ dừng hoặc xảy ra sự cố mất điện. Trong nhiều nhà máy, nếu không có phanh điện từ, tải có thể bị trôi, rơi hoặc làm sai lệch vị trí của cơ cấu máy, ảnh hưởng đến độ an toàn và độ chính xác của toàn bộ hệ thống truyền động.

Vậy phanh điện từ motor hoạt động như thế nào? Khi nào cần sử dụng? Và vì sao dòng COMBINORM B của KEB (Đức) lại được nhiều nhà sản xuất máy (OEM) tin dùng trong các hệ thống tự động hóa? Hãy cùng tìm hiểu trong bài viết dưới đây.

Phanh điện từ là gì?

Phanh điện từ (Electromagnetic Motor Brake), còn gọi là phanh từ, là thiết bị sử dụng lực điện từ kết hợp với lò xo để hãm hoặc giữ cố định trục động cơ.

Trong công nghiệp, loại phổ biến nhất là phanh lò xo tác động – nhả bằng điện (Spring Applied, Electrically Released Brake).

Nguyên lý hoạt động rất đơn giản:

• Khi cấp điện: Cuộn dây điện từ tạo từ trường, hút phần ứng và giải phóng đĩa ma sát, giúp động cơ quay bình thường.
• Khi mất điện: Từ trường biến mất, lò xo ép đĩa ma sát vào bề mặt phanh để giữ chặt trục động cơ.

Đây là cơ chế fail-safe (an toàn khi mất điện), được sử dụng rộng rãi trong các hệ thống yêu cầu giữ tải hoặc giữ vị trí chính xác của nhà máy.

Chức năng của phanh điện từ

Nhiều người cho rằng phanh điện từ motor dùng để dừng động cơ trong mọi trường hợp. Thực tế, chức năng chính của nó là:

• Giữ tải khi mất điện.
• Ngăn tải rơi do trọng lực.
• Giữ vị trí chính xác của trục servo.
• Đảm bảo an toàn cho người và thiết bị.
• Cố định trục khi bảo trì hoặc khi máy dừng hoạt động.

Ở các hệ thống nâng hạ, robot hoặc trục Z của máy CNC, phanh điện từ motor gần như là một bộ phận bắt buộc.

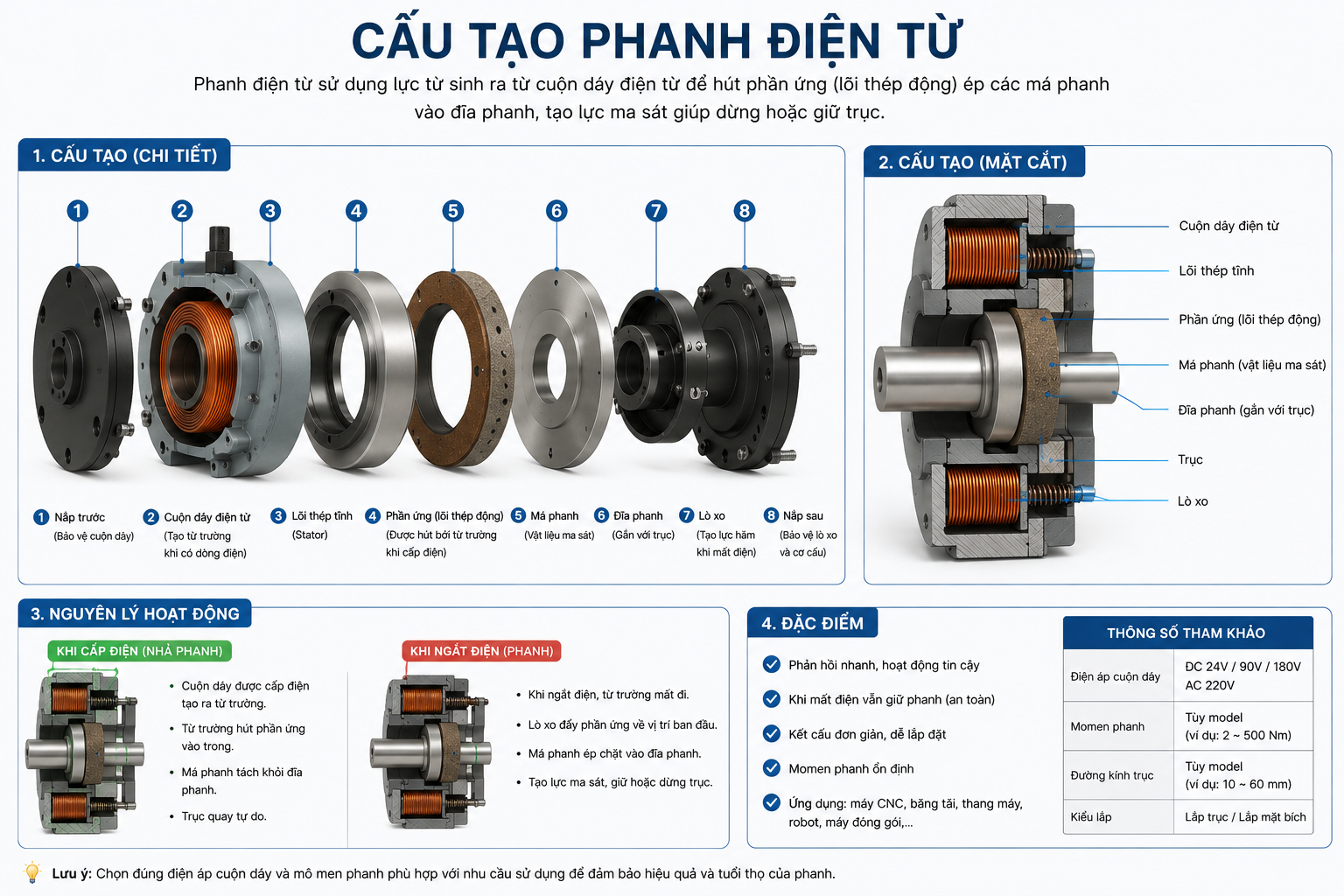

Cấu tạo của phanh điện từ

Một bộ phanh điện từ thường gồm các bộ phận chính:

• Cuộn dây điện từ (Electromagnetic Coil)
• Lõi từ
• Phần ứng (Armature)
• Lò xo nén
• Đĩa ma sát (Friction Disc)
• Moay-ơ (Hub)
• Vỏ phanh

Các chi tiết này phối hợp với nhau để tạo lực hãm ổn định và đảm bảo phanh hoạt động tin cậy trong thời gian dài.

Các loại phanh điện từ thông dụng

• Phanh điện từ mất điện đóng (Spring Applied Brake / Power Off Brake): Loại phanh phổ biến nhất trong công nghiệp, tự động đóng khi mất điện để giữ trục motor và đảm bảo an toàn cho hệ thống.

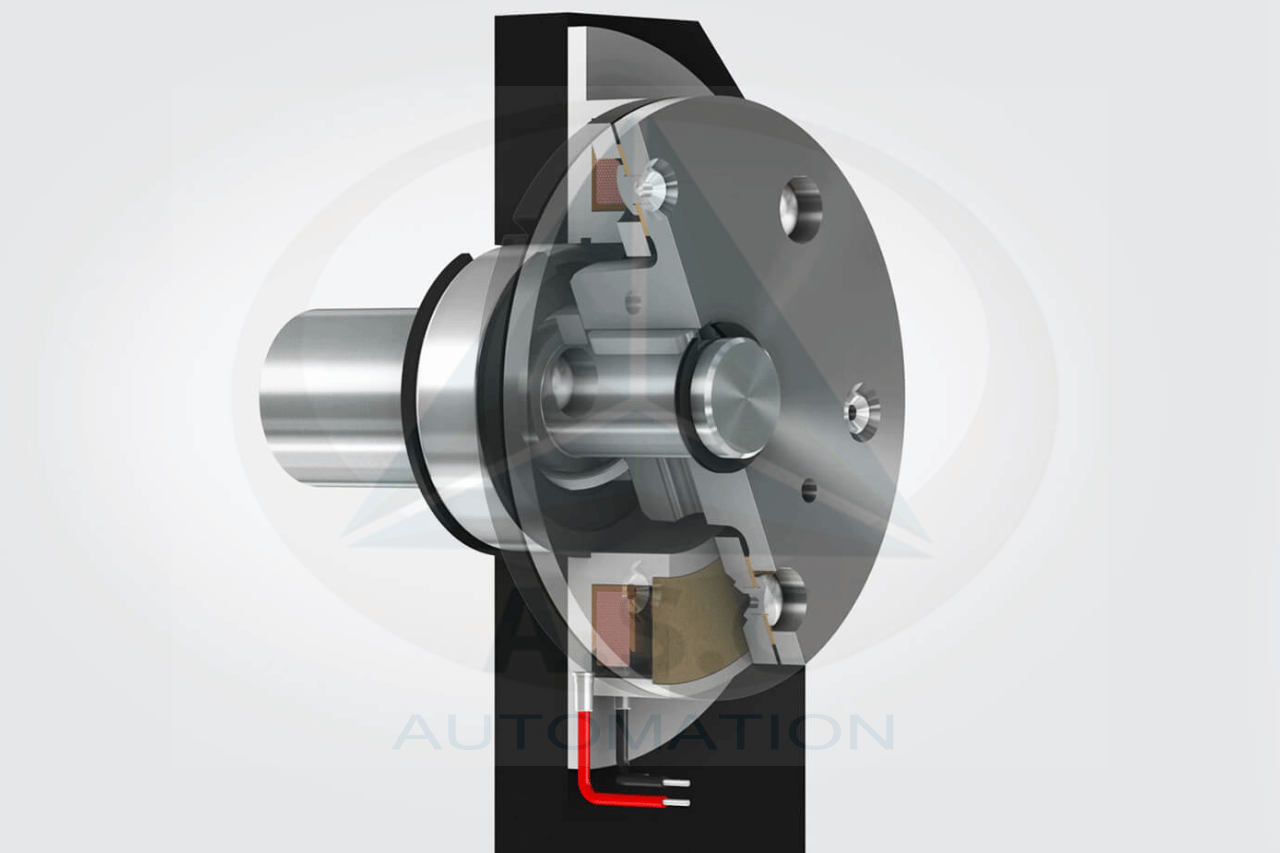

• Phanh điện từ cấp điện đóng (Power On Brake): Phanh hoạt động khi được cấp nguồn, thường dùng trong các ứng dụng cần hãm chủ động nhưng không yêu cầu giữ tải khi mất điện.
• Phanh điện từ ma sát (Electromagnetic Friction Brake): Sử dụng lực ép giữa các bề mặt ma sát để tạo mô-men phanh, phù hợp cho motor, máy công nghiệp và hệ truyền động.
• Phanh điện từ bột từ (Magnetic Particle Brake): Sử dụng bột từ tính để tạo lực cản, cho phép điều chỉnh mô-men phanh chính xác trong các máy cuộn, máy in và máy bao bì.
• Phanh điện từ răng (Electromagnetic Tooth Brake): Sử dụng cơ cấu răng khóa cơ khí để tạo khả năng giữ vị trí chính xác với mô-men xoắn lớn.
• Phanh điện từ dòng điện xoáy (Eddy Current Brake): Tạo lực hãm bằng cảm ứng điện từ mà không cần tiếp xúc cơ khí, giúp vận hành êm và giảm mài mòn.

Phanh điện từ có dùng để dừng động cơ liên tục không?

Câu trả lời là không.

Đối với servo motor hoặc động cơ điều khiển bằng biến tần, việc giảm tốc và dừng khi vận hành được thực hiện bởi servo drive hoặc biến tần, thông qua điều khiển mô-men và tốc độ.

Phanh điện từ chỉ được kích hoạt khi:

• Động cơ đã dừng.
• Cần giữ tải.
• Hệ thống mất điện.
• Dừng khẩn cấp theo thiết kế của máy.

Nếu sử dụng phanh điện từ motor để đóng/ngắt liên tục nhằm hãm động cơ, má phanh sẽ mòn nhanh, phát sinh nhiệt lớn và làm giảm tuổi thọ của phanh.

Thông số phanh điện từ cần quan tâm

Khi lựa chọn hoặc thay thế phanh điện từ, cần chú ý các thông số sau:

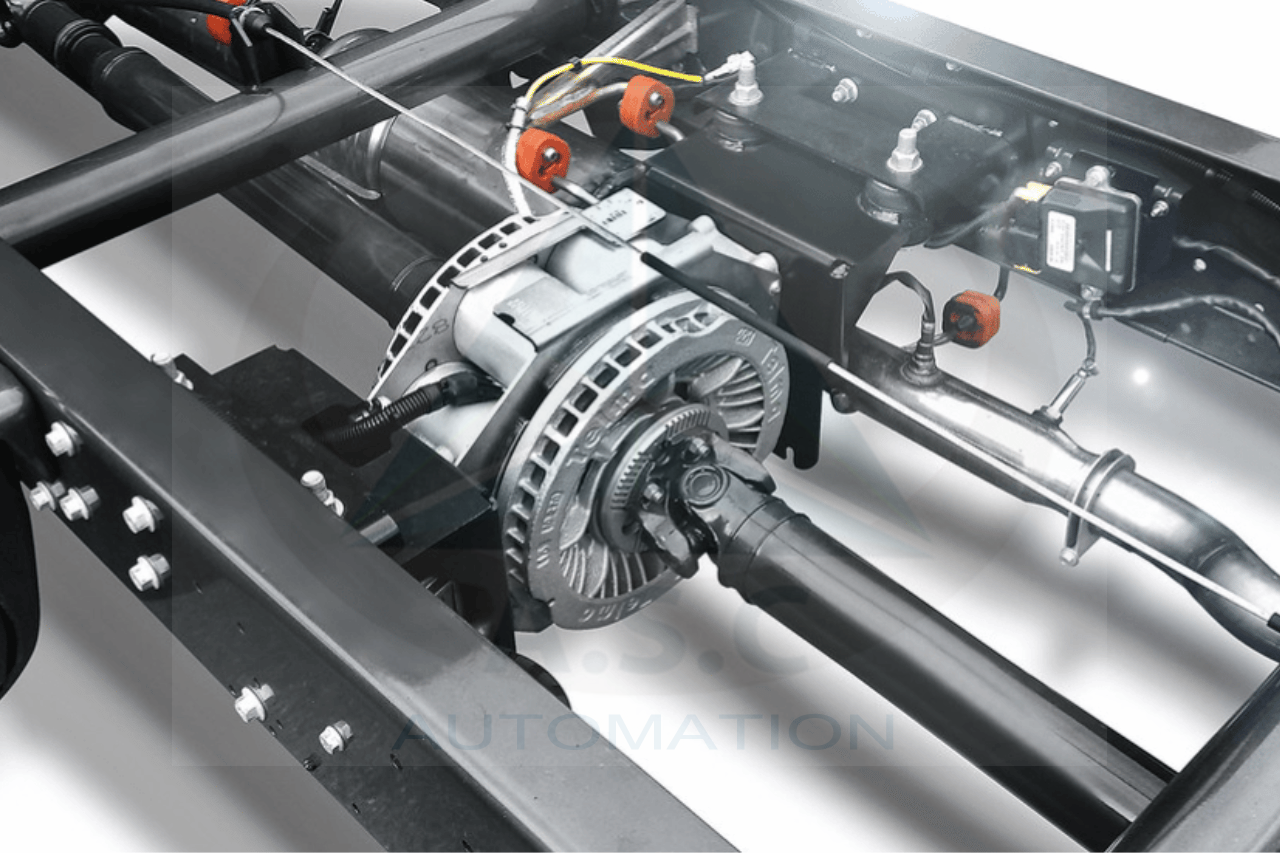

• Mô-men phanh (Brake Torque): Quyết định khả năng giữ tải.
• Điện áp cuộn dây: 24 VDC là phổ biến trên servo, ngoài ra còn có các mức 90 VDC, 103 VDC, 180 VDC…
• Công suất cuộn dây: Ảnh hưởng đến mức tiêu thụ điện và nhiệt sinh ra.
• Thời gian đóng/nhả phanh: Quan trọng với các ứng dụng yêu cầu phản hồi nhanh.
• Cấp bảo vệ (IP): Phù hợp với môi trường làm việc.
• Tuổi thọ cơ khí: Thường được tính theo số chu kỳ đóng/ngắt.

Việc lựa chọn đúng thông số giúp đảm bảo phanh hoạt động ổn định và kéo dài tuổi thọ của hệ thống.

Cách chỉnh phanh từ cho motor

Sau thời gian dài sử dụng, má phanh sẽ mòn làm thay đổi khe hở giữa phần ứng và thân phanh. Khi đó cần kiểm tra và điều chỉnh theo đúng hướng dẫn của nhà sản xuất.

Các bước cơ bản gồm:

1. Ngắt hoàn toàn nguồn điện.
2. Kiểm tra độ mòn của má phanh.
3. Đo khe hở phanh.
4. Điều chỉnh bu lông hoặc vòng căn chỉnh theo giá trị tiêu chuẩn.
5. Kiểm tra khả năng nhả phanh.
6. Chạy thử và đánh giá hoạt động.

Lưu ý: Giá trị khe hở của mỗi dòng phanh là khác nhau. Không nên tự ý điều chỉnh nếu không có tài liệu kỹ thuật của nhà sản xuất.

Vì sao dòng phanh điện từ COMBINORM B KEB được nhiều hãng máy tin dùng?

COMBINORM B của KEB (Đức) là dòng phanh điện từ được nhiều nhà sản xuất máy (OEM) lựa chọn nhờ độ tin cậy cao và khả năng tích hợp nhiều chức năng linh hoạt. Sản phẩm nằm trong hệ thống phanh ly hợp của KEB.

Thiết kế fail-safe an toàn

COMBINORM B sử dụng nguyên lý lò xo tác động – nhả bằng điện, nghĩa là:

• Có điện → Phanh nhả.
• Mất điện → Phanh tự động đóng.

Điểm nổi bật của riêng dòng phanh này

• 13 kích cỡ đáp ứng nhiều dải công suất và ứng dụng khác nhau.
• Thời gian đóng và nhả phanh ngắn, phù hợp với các hệ thống yêu cầu phản hồi nhanh.
• Độ chính xác định vị và độ tin cậy cao nhờ lực phanh ổn định.
• Mô-men phanh có thể điều chỉnh liên tục theo yêu cầu ứng dụng.
• Thiết kế nhỏ gọn, dễ tích hợp vào động cơ và hệ truyền động.
• Không có độ rơ (Backlash-free), giúp tăng độ chính xác của hệ thống.
• Thiết kế miễn bảo trì (Maintenance-free) trong điều kiện vận hành đúng khuyến cáo.
• Tuổi thọ làm việc cao, phù hợp với môi trường công nghiệp vận hành liên tục.
• Đạt chứng nhận cCSAus, đáp ứng yêu cầu của thị trường Hoa Kỳ và Canada.
• Được thiết kế cho chế độ làm việc S1 (100% Duty Cycle), cho phép cuộn dây được cấp điện liên tục.
• Đạt cấp cách điện Class B theo DIN/VDE 0580, đồng thời có tùy chọn Class H cho một số phiên bản.
• Dải điện áp và nhiệt độ làm việc rộng, tăng khả năng thích ứng với nhiều điều kiện vận hành.
• Điện áp tiêu chuẩn 24 VDC, ngoài ra KEB còn cung cấp các mức điện áp khác theo yêu cầu.

Chất lượng chế tạo theo tiêu chuẩn Đức

Là sản phẩm của KEB, COMBINORM B được thiết kế cho môi trường công nghiệp với yêu cầu cao về độ bền, độ ổn định và độ tin cậy. Chính vì vậy, dòng phanh này được sử dụng trong nhiều ngành như máy dệt, robot, máy đóng gói, máy CNC và các hệ thống truyền động tự động.

Ứng dụng của phanh điện từ COMBINORM B KEB

Nhờ thiết kế fail-safe, độ tin cậy cao và khả năng đáp ứng nhiều yêu cầu truyền động, COMBINORM B KEB được các nhà chế tạo máy (OEM) tích hợp trong nhiều lĩnh vực công nghiệp khác nhau, bao gồm:

• Công nghệ y tế: Thiết bị chẩn đoán hình ảnh, bàn mổ, giường bệnh và các hệ thống yêu cầu giữ vị trí chính xác.
• Hệ thống cửa và cổng tự động: Cửa công nghiệp, cửa cuốn, cổng tự động và các cơ cấu đóng/mở cần đảm bảo an toàn khi mất điện.
• Máy móc ngành gỗ: Máy cắt, máy phay CNC, máy chế biến gỗ và các hệ thống cấp liệu tự động.
• Giao thông điện (E-Mobility): Các hệ thống truyền động trên xe điện chuyên dụng, phương tiện vận chuyển nội bộ và các ứng dụng điện hóa khác.
• Robot và tự động hóa: Robot công nghiệp, cánh tay robot, AGV/AMR, hệ thống lắp ráp tự động và các cơ cấu truyền động chính xác.
• Bao bì và chế biến thực phẩm: Máy đóng gói, máy chiết rót, máy dán nhãn, băng tải và các dây chuyền sản xuất tự động.
• Máy móc nông nghiệp: Máy gieo hạt, máy thu hoạch, hệ thống cấp liệu và các thiết bị cơ giới hóa nông nghiệp.
• Khai khoáng và hạ tầng đô thị: Hệ thống băng tải, thiết bị nâng hạ, máy khai thác, máy xử lý vật liệu và các thiết bị phục vụ công trình đô thị.

Lợi ích khi mua phanh điện từ COMBINORM B KEB tại A.S.C VN

Khi lựa chọn phanh điện từ COMBINORM B KEB tại A.S.C VN, khách hàng sẽ nhận được:

• Sản phẩm chính hãng nhập khẩu từ KEB, nguồn gốc xuất xứ rõ ràng
• Tư vấn lựa chọn đúng model theo mô-men phanh và yêu cầu ứng dụng
• Hỗ trợ kỹ thuật từ đội ngũ kỹ sư giàu kinh nghiệm trong lĩnh vực tự động hóa
• Chính sách bảo hành chuyên nghiệp
• Đồng hành cùng doanh nghiệp trong suốt quá trình lắp đặt, vận hành và bảo trì thiết bị

Phanh điện từ COMBINORM B KEB được thiết kế với kết cấu không độ rơ (backlash-free), kích thước nhỏ gọn dễ tích hợp vào động cơ và hệ truyền động, tuổi thọ cơ khí cao đáp ứng số chu kỳ đóng/ngắt lớn. Đồng thời, thiết bị hoạt động ổn định với yêu cầu bảo trì tối thiểu khi sử dụng đúng điều kiện kỹ thuật của nhà sản xuất. Bạn đã có lựa chọn phù hợp cho nhà máy của mình chưa?
