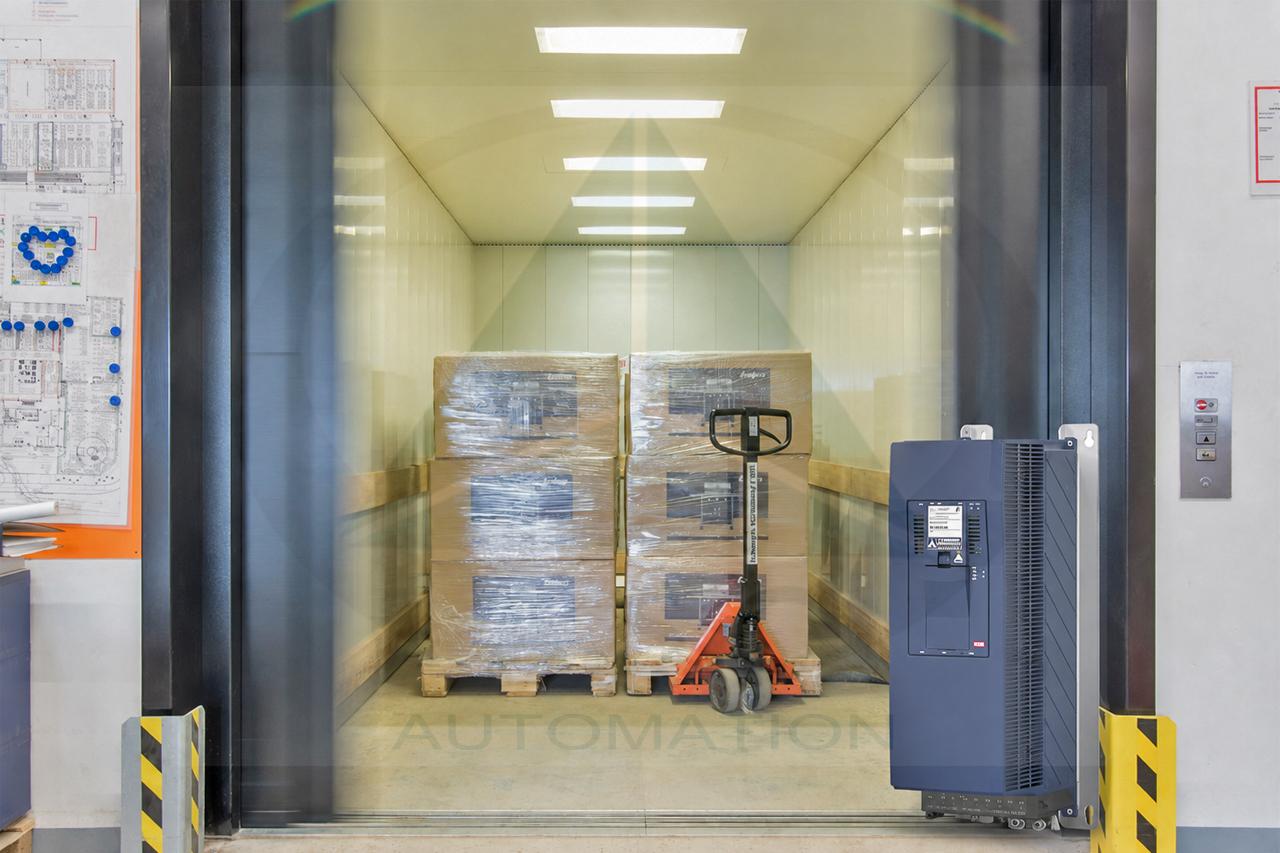

Giải Pháp Lắp Đặt Biến Tần Điều Khiển Thang Nâng Hàng

Tại nhà máy, kho xưởng và trung tâm logistics, thang nâng hàng thường xuyên vận chuyển tải trọng lớn với tần suất cao. Biến tần điều khiển thang nâng hàng giúp kiểm soát tốc độ và mô-men động cơ, giảm rung giật khi khởi động, hỗ trợ dừng tầng chính xác và hạn chế hao mòn hệ truyền động. Bài viết dưới đây sẽ trình bày cấu tạo, nguyên lý hoạt động, cách lựa chọn và lợi ích của biến tần trong hệ thống thang nâng hàng.

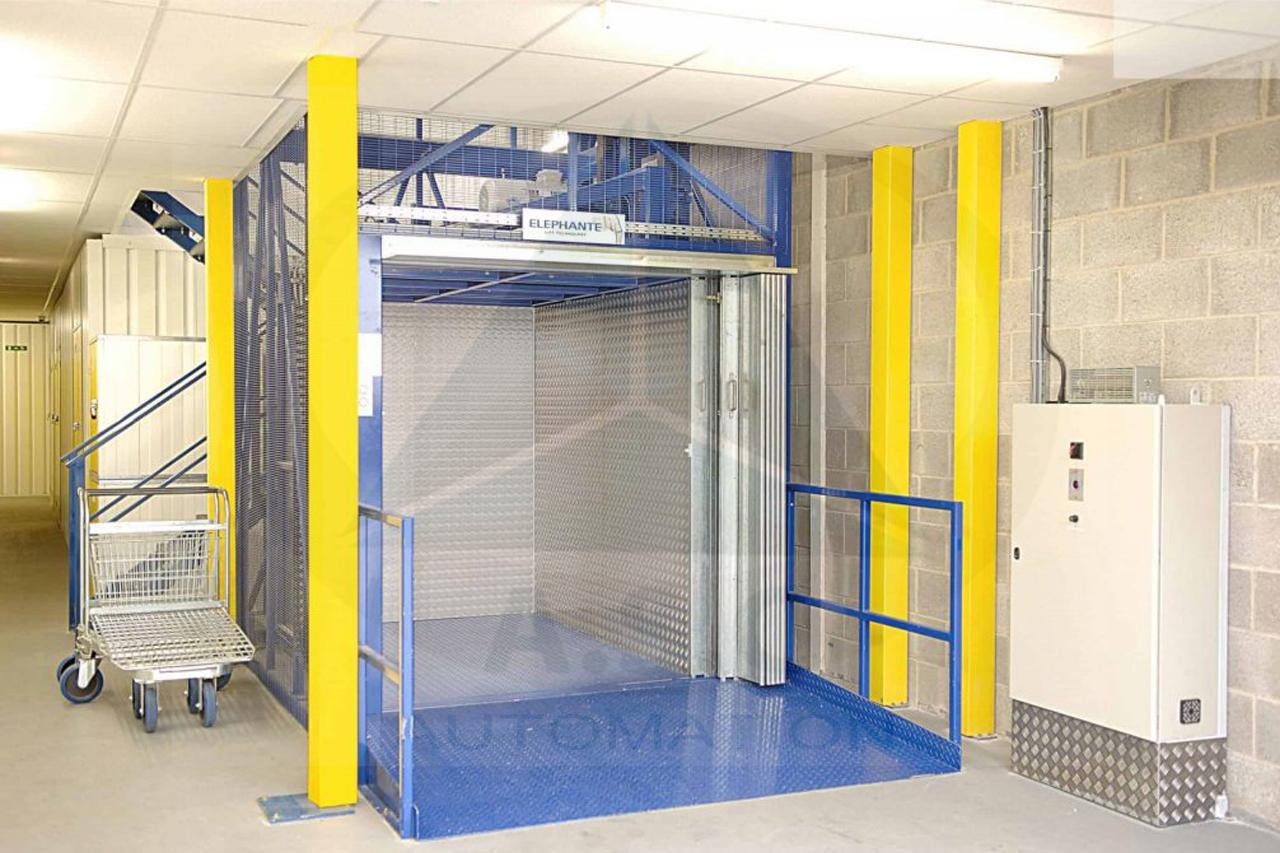

Thang Nâng Hàng Là Gì?

Thang nâng hàng là thiết bị chuyên dùng để vận chuyển hàng hóa theo phương thẳng đứng giữa các tầng, thường xuất hiện tại nhà kho, nhà xưởng, siêu thị, nhà máy sản xuất và các công trình có nhu cầu di chuyển hàng hóa khối lượng lớn. Khác với thang máy tải khách, thang nâng hàng ưu tiên tải trọng và độ bền cơ khí hơn là tính thẩm mỹ, nhưng vẫn đòi hỏi vận hành ổn định, an toàn, chính xác khi dừng tầng.

Với tần suất hoạt động liên tục và tải trọng thay đổi theo từng lô hàng, hệ thống điều khiển của thang nâng hàng cần đảm bảo khả năng khởi động êm, tăng giảm tốc mượt và hạn chế tối đa hao mòn cơ khí trong suốt vòng đời sử dụng.

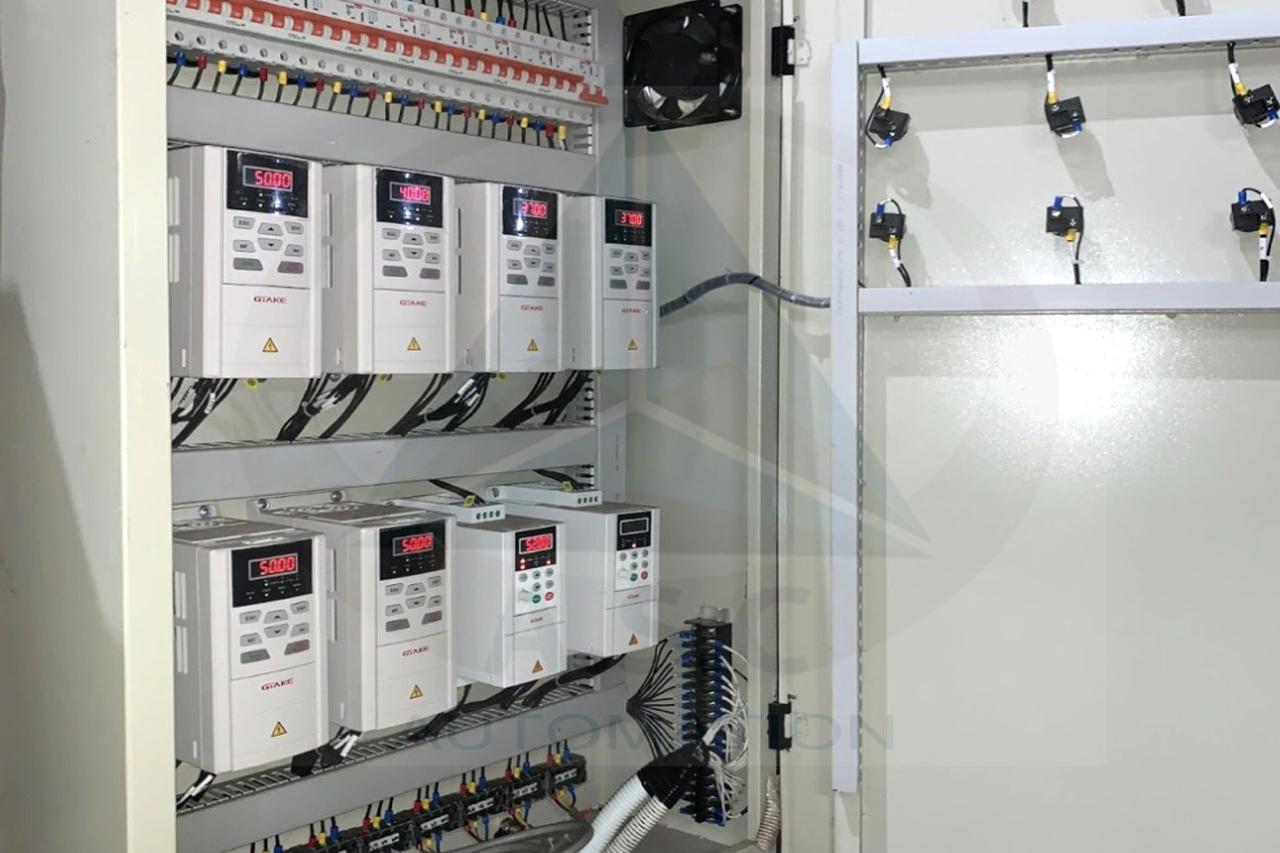

Ứng Dụng Biến Tần Điều Khiển Thang Nâng Hàng Giúp Giảm Sốc Cơ Khí

Khi khởi động trực tiếp, động cơ có thể xuất hiện dòng khởi động lớn và mô-men thay đổi đột ngột, khiến hệ truyền động chịu lực cơ học cao hơn. Nếu diễn ra thường xuyên, lực tác động đột ngột có thể làm tăng mức độ rung và hao mòn của cáp tải, puly, hộp giảm tốc, động cơ cùng các bộ phận cơ khí liên quan. Đây chính là lý do biến tần đang trở thành giải pháp được ưu tiên trong nhiều hệ thống thang nâng hàng hiện đại, đặc biệt ở những ứng dụng yêu cầu khởi động êm, kiểm soát mô-men và dừng tầng chính xác.

• Kiểm soát quá trình khởi động và dừng theo đường tăng giảm tốc được cài đặt, giúp giảm đáng kể hiện tượng rung giật.
• Điều chỉnh tốc độ động cơ theo đường cong tăng/giảm tốc mềm mại, giúp cabin di chuyển êm suốt hành trình.
• Giảm dòng khởi động đột ngột, từ đó giảm lực sốc cơ khí tác động lên cáp tải, puly, hộp giảm tốc và kết cấu khung thang.
• Phối hợp với PLC, cảm biến vị trí, encoder và hệ thống phanh để nâng cao độ chính xác khi dừng tầng. Hạn chế chênh lệch vị trí giữa cabin và mặt sàn.

Nhờ vậy, hệ thống cơ khí được bảo vệ tốt hơn, chi phí bảo trì giảm đáng kể và thời gian sử dụng thiết bị được kéo dài.

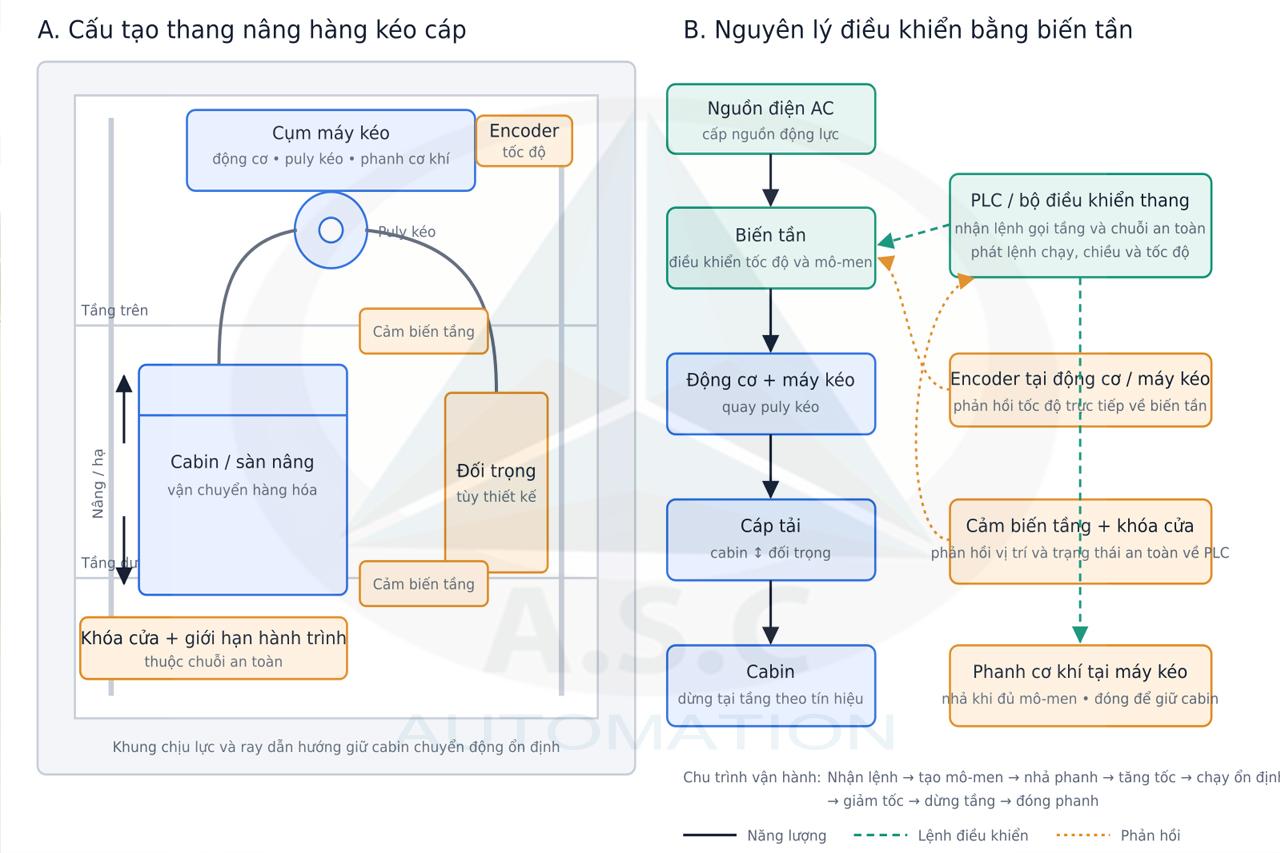

Cấu Tạo Thang Nâng Hàng Và Nguyên Lý Hoạt Động Của Biến Tần Trong Hệ Thống

Tùy theo thiết kế máy kéo có hộp giảm tốc hoặc không hộp số, cấu tạo của thang nâng hàng có thể có một số khác biệt. Các bộ phận chính của hệ thống thường gồm:

• Cabin hoặc sàn nâng dùng để chứa và vận chuyển hàng hóa theo phương thẳng đứng.
• Khung chịu lực và ray dẫn hướng giúp cabin di chuyển ổn định, hạn chế rung lắc.
• Động cơ và cơ cấu truyền động tạo lực nâng, hạ cabin.
• Hộp giảm tốc được trang bị trên một số hệ thống nhằm giảm tốc độ quay và tăng mô-men xoắn. Thang sử dụng máy kéo không hộp số sẽ không có bộ phận này.
• Cáp tải và puly truyền lực từ máy kéo đến cabin. Với thang kéo cáp, hệ thống có thể được bố trí thêm đối trọng.

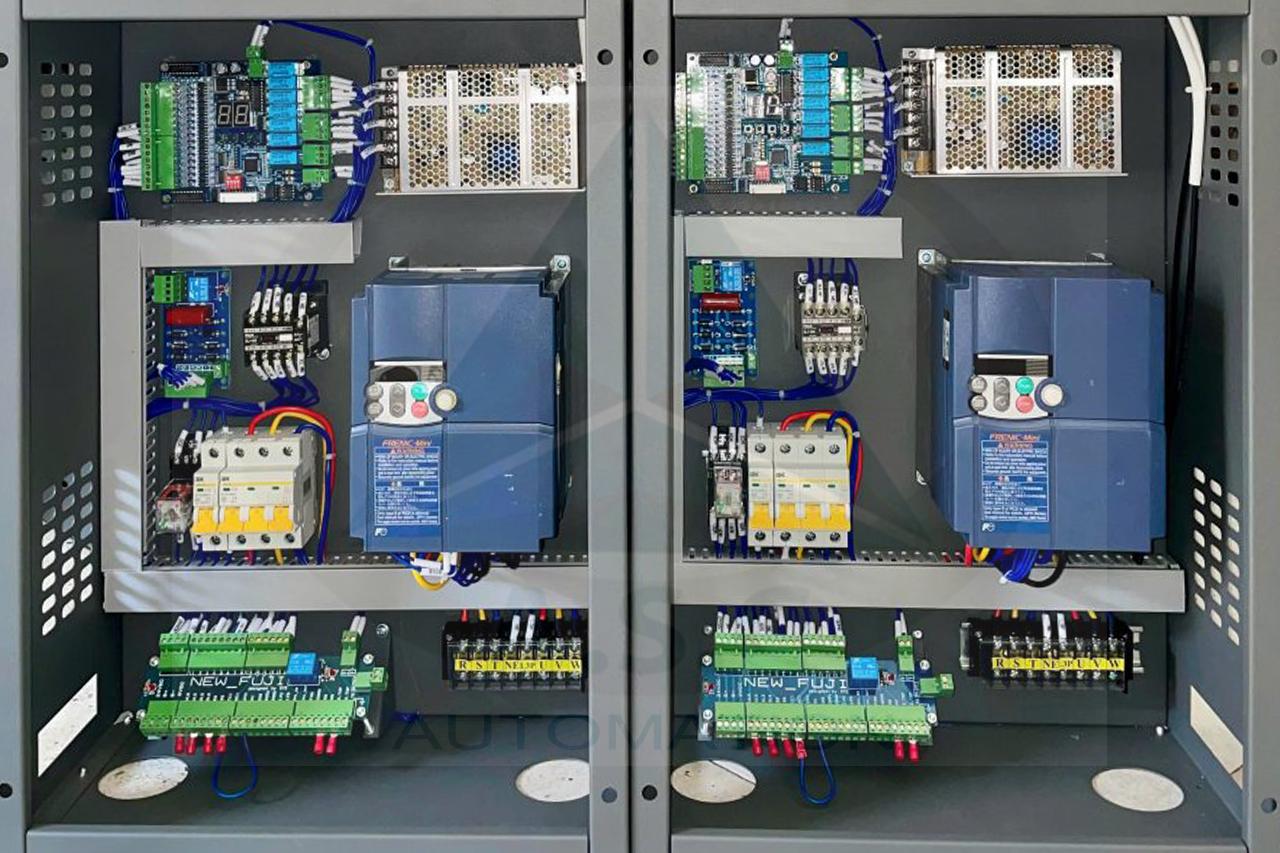

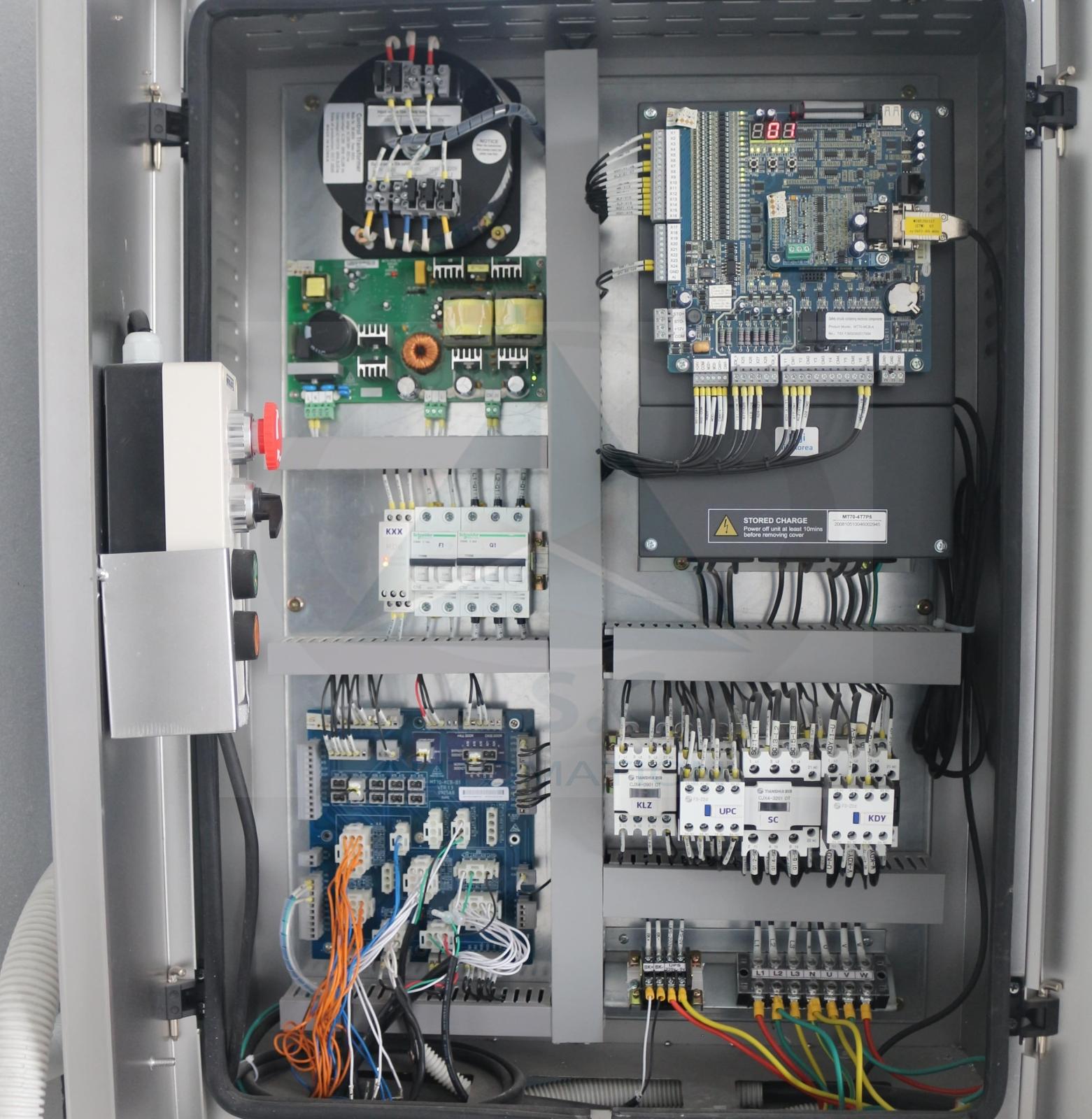

• Tủ điện điều khiển chứa bộ điều khiển hoặc PLC, biến tần, thiết bị đóng cắt và các mạch bảo vệ.
• Cảm biến vị trí, công tắc giới hạn hành trình, khóa cửa tầng, phanh và các thiết bị an toàn khác.
• Biến tần có nhiệm vụ điều chỉnh tốc độ và mô-men của động cơ theo lệnh từ bộ điều khiển.

Về nguyên lý, biến tần tiếp nhận nguồn điện xoay chiều từ lưới điện, chuyển đổi thành điện một chiều qua mạch chỉnh lưu, sau đó dùng mạch nghịch lưu tạo ra nguồn điện xoay chiều có tần số và điện áp phù hợp. Việc thay đổi tần số đầu ra giúp điều chỉnh tốc độ quay của động cơ, đồng thời hỗ trợ kiểm soát mô-men trong quá trình vận hành.

Trong thang nâng hàng, biến tần phối hợp với bộ điều khiển hoặc PLC cùng hệ thống cảm biến vị trí và encoder nếu có. Dựa trên lệnh gọi tầng và tín hiệu phản hồi, bộ điều khiển yêu cầu biến tần điều chỉnh motor theo các giai đoạn tăng tốc, chạy ổn định, giảm tốc và dừng tầng. Nhờ đó, cabin vận hành êm hơn, hạn chế rung giật, nâng cao độ chính xác khi dừng tầng và giảm dòng điện khởi động.

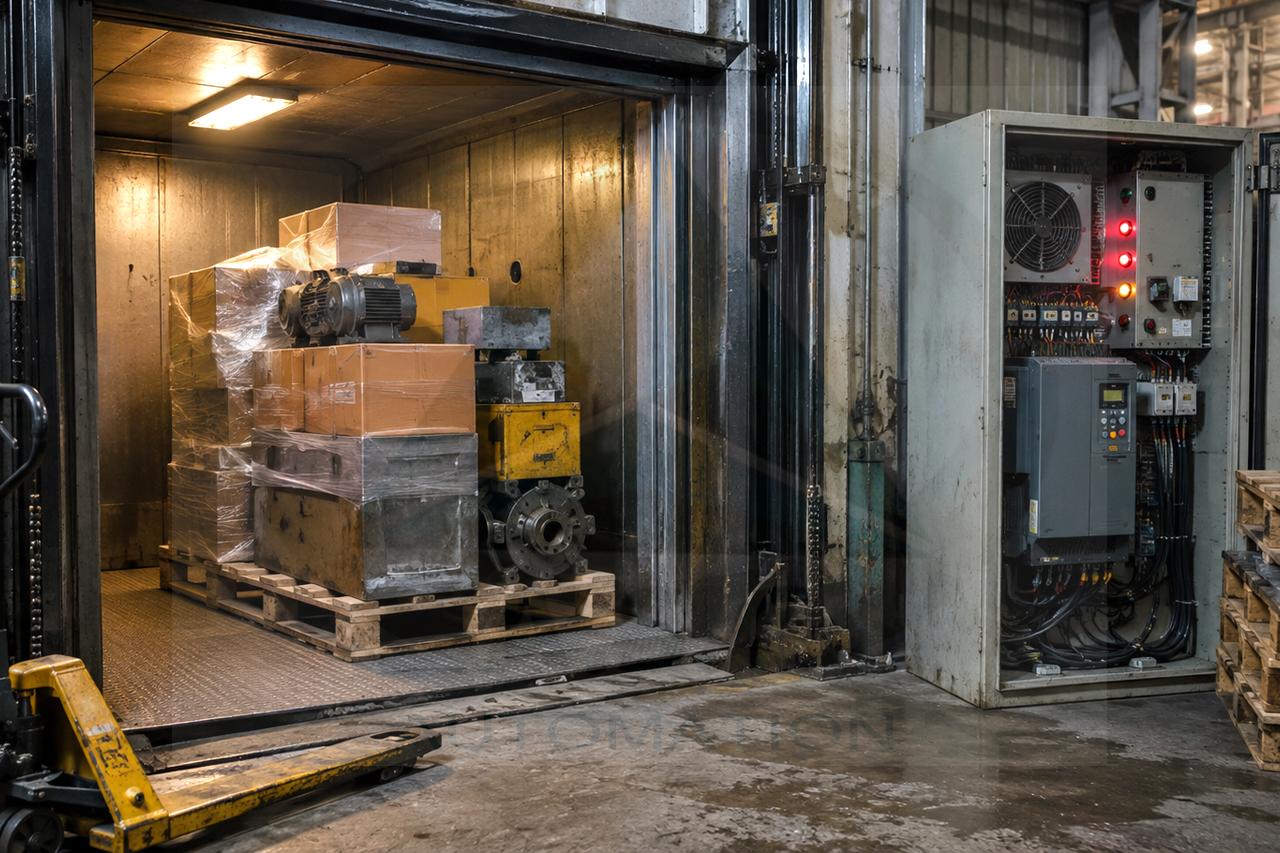

Khó Khăn Khi Sử Dụng Thang Nâng Hàng

Trong quá trình vận hành thực tế, thang nâng hàng thường gặp một số vấn đề sau:

• Tải trọng thay đổi liên tục: mỗi lượt vận chuyển có khối lượng hàng khác nhau, đòi hỏi biến tần có khả năng kiểm soát mô-men tốt và được hiệu chỉnh phù hợp với động cơ, phanh cùng tải trọng thực tế.
• Môi trường làm việc khắc nghiệt: bụi công nghiệp, độ ẩm cao, nhiệt độ thay đổi tại nhà xưởng dễ ảnh hưởng đến tuổi thọ linh kiện điện tử bên trong biến tần.
• Tần suất sử dụng cao: hoạt động liên tục nhiều giờ trong ngày khiến các bộ phận cơ khí và điện tử nhanh xuống cấp nếu không có giải pháp giảm sốc phù hợp.
• Lỗi mất pha, quá tải, quá dòng: nếu biến tần không có đầy đủ chế độ bảo vệ, sự cố điện áp có thể gây hỏng motor hoặc gián đoạn sản xuất.
• Dừng tầng không chính xác: với thang tải hàng cỡ lớn, sai số vị trí dừng gây khó khăn khi nâng/hạ pallet hoặc xe đẩy hàng.

Những khó khăn này càng cho thấy vai trò quan trọng của việc lựa chọn đúng dòng biến tần và cấu hình thông số phù hợp với đặc thù tải nâng hạ.

Các Dòng Biến Tần Phù Hợp Cho Thang Nâng Hàng

Không phải biến tần công nghiệp thông thường nào cũng đáp ứng tốt đặc tính của tải nâng hạ. Thiết bị được lựa chọn cần có khả năng kiểm soát mô-men ở tốc độ thấp, chịu quá tải, phối hợp với phanh cơ khí và hỗ trợ encoder khi hệ thống yêu cầu dừng tầng chính xác.

Trong đó, KEB COMBIVERT F6/S6 Lift là giải pháp được ưu tiên cho thang nâng hàng nhờ được phát triển chuyên biệt cho ứng dụng thang máy và nâng hạ. Tùy theo công suất động cơ, tải trọng và cấu hình hệ thống, kỹ thuật viên có thể lựa chọn:

• KEB COMBIVERT F6 Lift: phù hợp với thang nâng hàng có tải trọng lớn, công suất cao hoặc tần suất hoạt động liên tục. Dòng biến tần này hỗ trợ kiểm soát tốc độ và mô-men chính xác, điều khiển nhiều loại động cơ, vận hành có hoặc không có encoder tùy cấu hình. Khả năng chịu quá tải và tích hợp linh hoạt với PLC giúp F6 Lift đáp ứng tốt các hệ thống nâng hạ trong nhà máy, kho xưởng và trung tâm logistics.
• KEB COMBIVERT S6 Lift: có thiết kế nhỏ gọn, phù hợp với hệ thống công suất vừa và nhỏ hoặc tủ điện có không gian lắp đặt hạn chế. S6 Lift hỗ trợ điều khiển tốc độ, mô-men và phanh cơ khí, giúp quá trình khởi động, tăng tốc, giảm tốc và dừng tầng diễn ra ổn định hơn.

• Biến tần điều khiển vector vòng kín: sử dụng tín hiệu phản hồi từ encoder để kiểm soát tốc độ và mô-men của động cơ. Giải pháp này phù hợp với thang nâng hàng tải trọng lớn, vận hành ở tốc độ thấp hoặc yêu cầu độ chính xác cao khi dừng tầng.
• Biến tần điều khiển vector không cảm biến: không cần sử dụng encoder, phù hợp với những hệ thống có yêu cầu điều khiển và định vị ở mức cơ bản. Tuy nhiên, biến tần vẫn phải được khai báo đúng thông số động cơ và hiệu chỉnh phù hợp với phanh cùng tải trọng thực tế.

Khi hạ cabin hoặc hạ hàng, động cơ có thể chuyển sang trạng thái phát điện và đưa năng lượng trở lại DC bus của biến tần. Tùy đặc tính vận hành, hệ thống cần được trang bị điện trở hãm hoặc giải pháp thu hồi năng lượng phù hợp. Với hệ thống hoạt động liên tục, có thể kết hợp KEB COMBIVERT R6 để đưa phần năng lượng tái sinh trở lại lưới điện thay vì tiêu tán hoàn toàn dưới dạng nhiệt. R6 là thiết bị cấp nguồn và thu hồi năng lượng, không phải biến tần trực tiếp điều khiển động cơ.

Ngoài KEB, các dòng biến tần của Siemens, Schneider, Inovance, INVT, Delta, Fuji, Danfoss hoặc ABB cũng có thể được sử dụng nếu đáp ứng đúng yêu cầu của tải nâng hạ. Việc lựa chọn cần dựa trên công suất và dòng điện định mức của động cơ, tải trọng cabin, tốc độ nâng, chiều cao hành trình, chu kỳ làm việc, loại encoder, phanh cơ khí và phương án xử lý năng lượng khi hạ tải. Lựa chọn đúng thiết bị và cài đặt đúng thông số là điều kiện quan trọng để thang nâng hàng vận hành ổn định, hạn chế rung giật và nâng cao độ chính xác khi dừng tầng.

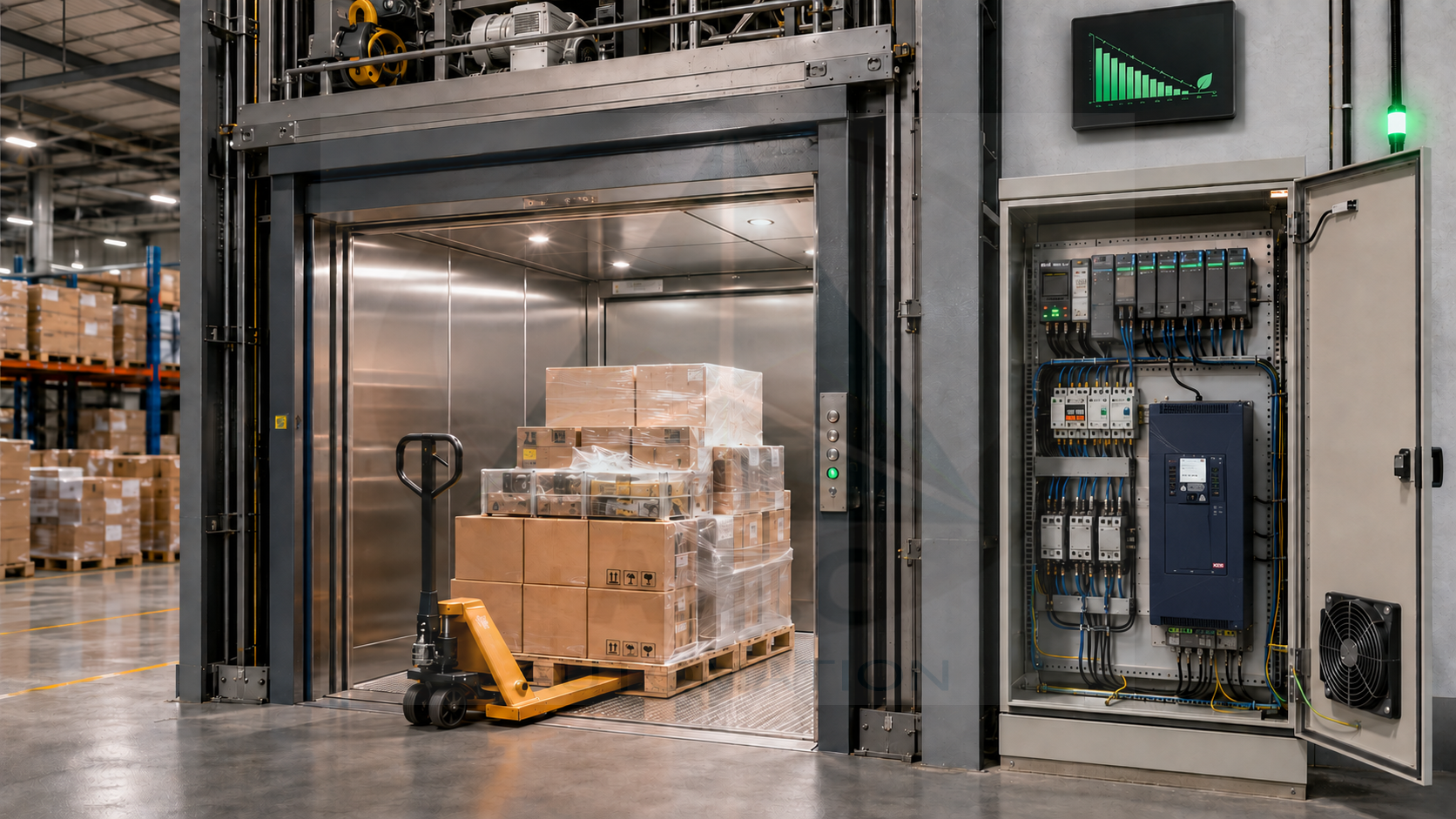

Lợi Ích Khi Lắp Đặt Biến Tần Cho Thang Nâng Hàng

Khi được lắp đặt và cài đặt đúng cách, biến tần mang lại nhiều lợi ích thiết thực cho hệ thống thang nâng hàng:

• Vận hành êm ái, an toàn: giảm hiện tượng rung giật khi khởi động và dừng, góp phần bảo vệ hàng hóa dễ vỡ hoặc được xếp chồng cao.
• Kéo dài tuổi thọ thiết bị: giảm lực sốc cơ khí giúp cáp, xích, hộp giảm tốc và motor ít hao mòn hơn, giảm tần suất thay thế linh kiện.
• Tiết kiệm điện năng: biến tần giúp quản lý quá trình tăng giảm tốc và hạn chế dòng khởi động. Khả năng tiết kiệm điện phụ thuộc vào chu kỳ vận hành, tải trọng, cấu hình đối trọng, phương án hãm và việc hệ thống có sử dụng bộ tái sinh năng lượng hay không.
• Dừng tầng chính xác: hỗ trợ nâng/hạ đúng vị trí, thuận tiện cho việc di chuyển pallet, xe đẩy hàng ra vào cabin.
• Giảm chi phí bảo trì, sửa chữa: hạn chế sự cố phát sinh do sốc cơ khí, kéo dài chu kỳ bảo dưỡng định kỳ.
• Tích hợp dễ dàng với PLC và hệ điều khiển tự động: thuận lợi cho việc nâng cấp, giám sát và vận hành hệ thống thang nâng hàng quy mô lớn.

A.S.C VN – Đơn Vị Lắp Đặt Biến Tần Cho Thang Nâng Hàng Tại TP.HCM

Với 17 năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp và hơn 15 năm chuyên sâu về sửa chữa, lắp đặt biến tần – PLC – HMI, A.S.C VN là đơn vị được nhiều nhà máy, kho xưởng tại TP.HCM và khu vực lân cận tin tưởng lựa chọn cho các giải pháp biến tần thang máy tải hàng.

A.S.C VN cung cấp dịch vụ tư vấn, lắp đặt và bảo trì biến tần cho thang nâng hàng với các thế mạnh:

• Đội ngũ kỹ thuật viên giàu kinh nghiệm, am hiểu nhiều dòng biến tần phổ biến trên thị trường (KEB, Siemens, Schneider, Inovance, INVT, Delta, Fuji, Danfoss, ABB…).
• Tư vấn lựa chọn công suất và thông số biến tần phù hợp với tải trọng, chiều cao nâng và đặc thù vận hành của từng hệ thống thang nâng hàng.
• Dịch vụ lắp đặt, cài đặt thông số, hiệu chỉnh vận hành trực tiếp tại nhà xưởng, đảm bảo tiến độ và chất lượng.
• Hỗ trợ sửa chữa, thay thế linh kiện biến tần, khắc phục nhanh các lỗi thường gặp, hạn chế tối đa thời gian dừng máy.
• Chế độ bảo hành, bảo trì rõ ràng, giúp khách hàng yên tâm trong suốt quá trình sử dụng.

Nếu doanh nghiệp đang tìm kiếm đơn vị lắp đặt biến tần điều khiển thang nâng hàng uy tín, chuyên nghiệp tại TP.HCM, hãy liên hệ ngay A.S.C VN qua số Hotline/ Zalo: 0917.113.068 để được khảo sát và tư vấn giải pháp phù hợp nhất cho hệ thống thang nâng hàng của mình.
