Biến Tần Thang Máy Là Gì? Cách Lắp Đặt An Toàn

Biến Tần Thang Máy Là Gì?

Biến tần thang máy là thiết bị điện tử công suất dùng để điều khiển tốc độ và mô-men của động cơ kéo cabin thang máy, bằng cách thay đổi tần số và điện áp nguồn cấp cho động cơ. Thay vì để động cơ chạy ở tốc độ cố định như hệ thống thang máy đời cũ (dùng công tắc tơ đóng cắt trực tiếp), biến tần cho phép cabin tăng tốc, giảm tốc và dừng tầng một cách êm ái, chính xác.

Ngoài biến tần điều khiển động cơ kéo chính, trong thang máy còn có một loại biến tần khác là biến tần cửa thang máy (hay biến tần điều khiển cửa thang máy), chuyên trách việc đóng/mở cửa cabin và cửa tầng một cách mượt mà, tránh tình trạng cửa đóng mở giật cục, va đập gây hỏng hóc hoặc mất an toàn cho hành khách.

Có thể hiểu đơn giản: biến tần dùng cho thang máy chính là “bộ não” điều phối chuyển động của toàn bộ hệ thống cơ khí – điện, quyết định trực tiếp đến độ êm, độ chính xác dừng tầng và tuổi thọ của thang.

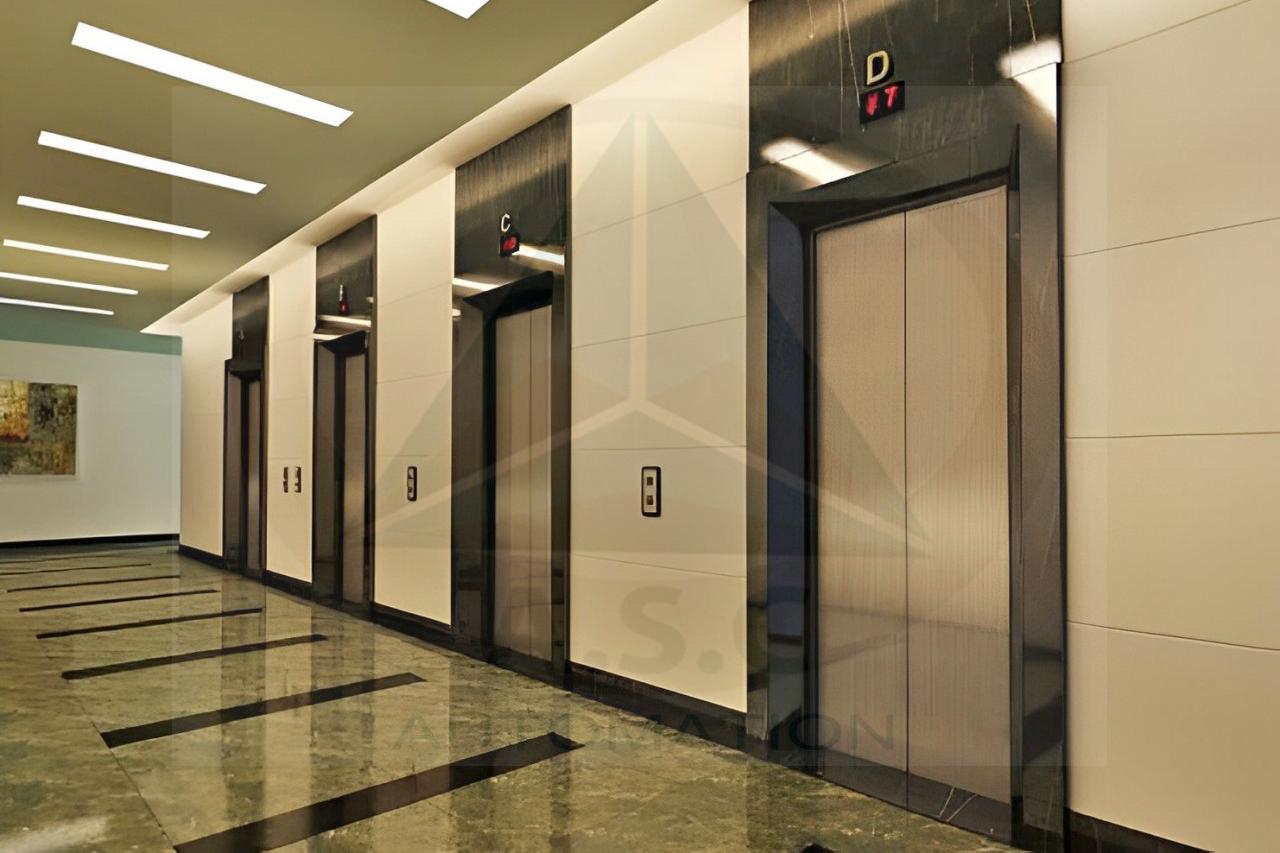

Ưu Điểm Của Việc Sử Dụng Biến Tần Trong Thang Máy

So với các phương pháp điều khiển động cơ truyền thống, biến tần mang lại nhiều ưu điểm vượt trội:

• Vận hành êm ái, không giật cục: Tốc độ động cơ được điều chỉnh mượt theo đường cong tăng/giảm tốc đã lập trình sẵn, giúp hành khách không bị cảm giác hẫng khi thang khởi động hoặc dừng.
• Dừng tầng chính xác: Biến tần kết hợp với encoder giúp cabin dừng đúng vị trí sàn tầng, sai số chỉ vài milimet.
• Tiết kiệm điện năng: Biến tần chỉ cấp năng lượng đúng theo nhu cầu tải thực tế, giảm đáng kể điện năng tiêu thụ so với hệ khởi động trực tiếp.
• Giảm hao mòn cơ khí: Nhờ khởi động và dừng êm, các bộ phận như dây cáp, puly, phanh cơ khí ít bị sốc tải, kéo dài tuổi thọ thiết bị.
• An toàn hơn: Biến tần có nhiều chức năng bảo vệ như quá dòng, quá áp, quá nhiệt, mất pha, giúp phát hiện sự cố sớm và ngắt hệ thống kịp thời.
• Dễ bảo trì, chẩn đoán lỗi: Hầu hết các dòng biến tần hiện đại đều hiển thị mã lỗi trên màn hình, giúp kỹ thuật viên xác định nhanh nguyên nhân sự cố.

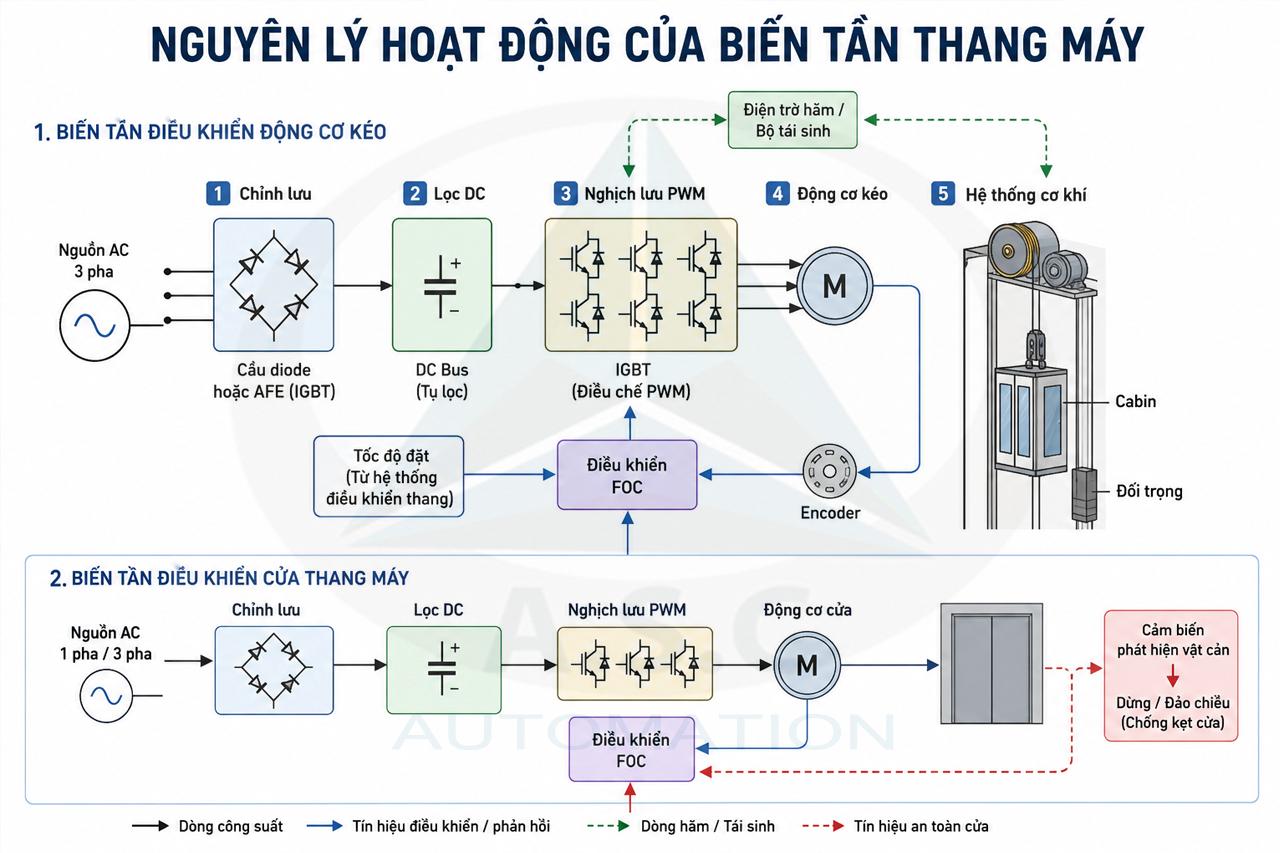

Nguyên Lý Hoạt Động Của Biến Tần Thang Máy

Biến tần thang máy hoạt động dựa trên nguyên lý chỉnh lưu – nghịch lưu:

1. Giai đoạn chỉnh lưu: Điện áp xoay chiều AC từ lưới điện được chuyển thành điện áp một chiều DC thông qua cầu diode hoặc bộ chỉnh lưu chủ động AFE sử dụng IGBT.
2. Giai đoạn lọc: Điện áp DC được lọc phẳng qua tụ điện để ổn định trước khi đưa vào tầng nghịch lưu.
3. Giai đoạn nghịch lưu: Bộ IGBT nghịch lưu biến đổi điện DC trở lại thành điện AC với tần số và điện áp có thể điều chỉnh linh hoạt theo thuật toán điều khiển (thường là điều chế độ rộng xung PWM).
4. Điều khiển vòng kín: Đa số biến tần thang máy hiện nay sử dụng phương pháp điều khiển vector từ thông (FOC) kết hợp tín hiệu phản hồi từ encoder gắn trên động cơ, giúp kiểm soát chính xác tốc độ và mô-men theo từng thời điểm của hành trình – đặc biệt quan trọng ở giai đoạn khởi động, về đích và dừng tầng.

Đối với biến tần điều khiển cửa thang máy, nguyên lý tương tự nhưng được tối ưu cho tải nhỏ và yêu cầu phản hồi nhanh, nhằm đảm bảo cửa đóng/mở đúng thời gian quy định và có khả năng đảo chiều tức thời khi gặp vật cản (chức năng an toàn chống kẹt cửa).

Những Loại Biến Tần Thang Máy Phổ Biến Hiện Nay

Trên thị trường hiện có nhiều hãng biến tần chuyên dụng cho thang máy, mỗi hãng có thế mạnh riêng về thuật toán điều khiển và độ ổn định. Trong đó, các dòng được đánh giá cao về độ bền và độ chính xác gồm:

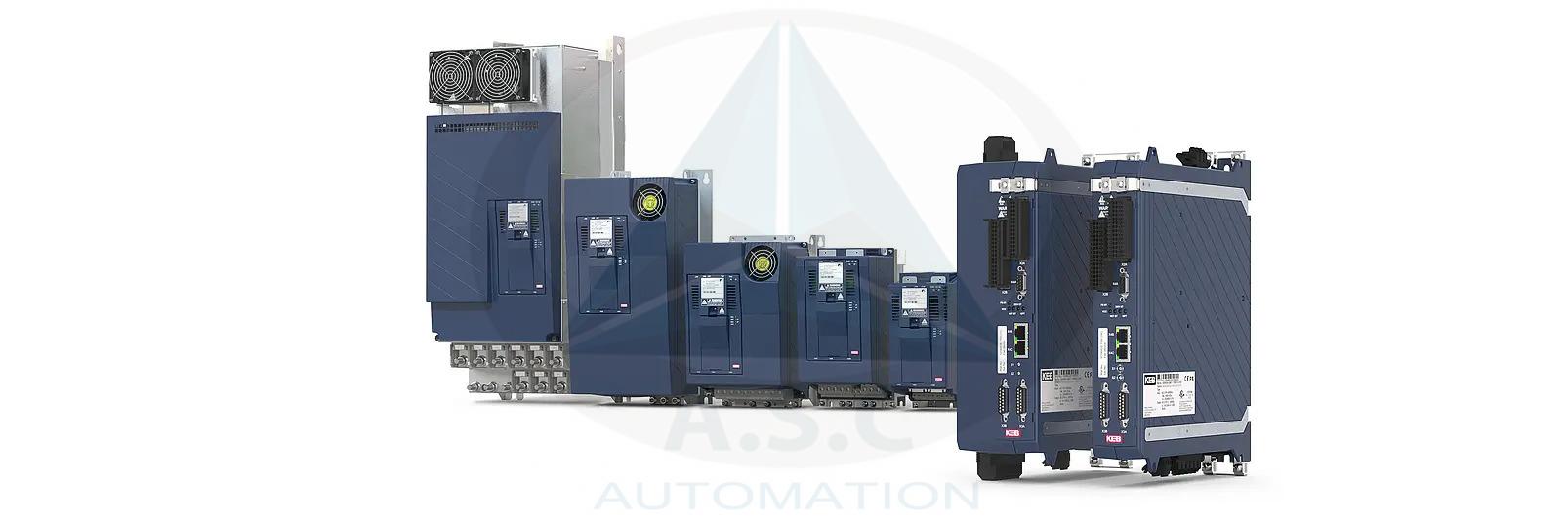

Biến tần KEB COMBIVERT F6 và COMBIVERT S6

KEB COMBIVERT F6 và COMBIVERT S6 là hai dòng truyền động được phát triển với các chức năng chuyên biệt cho hệ thống thang máy. Thiết bị kiểm soát tốc độ và mô-men xoắn chính xác, giúp cabin khởi động nhẹ, tăng giảm tốc ổn định, hạn chế rung giật và dừng tầng êm hơn. Cả hai dòng đều có khả năng làm việc với nhiều công nghệ động cơ, đáp ứng linh hoạt cho thang máy có hộp số, không hộp số và nhiều cấu hình điều khiển khác nhau.

COMBIVERT F6 có dải công suất rộng, thích hợp với thang tải khách, thang chung cư, khách sạn, bệnh viện hoặc hệ thống tải trọng lớn. COMBIVERT S6 nhỏ gọn hơn, phù hợp với thang máy công suất vừa và nhỏ hoặc tủ điện có không gian hạn chế. Các tính năng hỗ trợ điều khiển phanh, vận hành cứu hộ, chẩn đoán lỗi và kết nối truyền thông giúp quá trình lắp đặt, hiệu chỉnh và bảo trì thuận tiện hơn.

Xem chi tiết sản phẩm tại đây

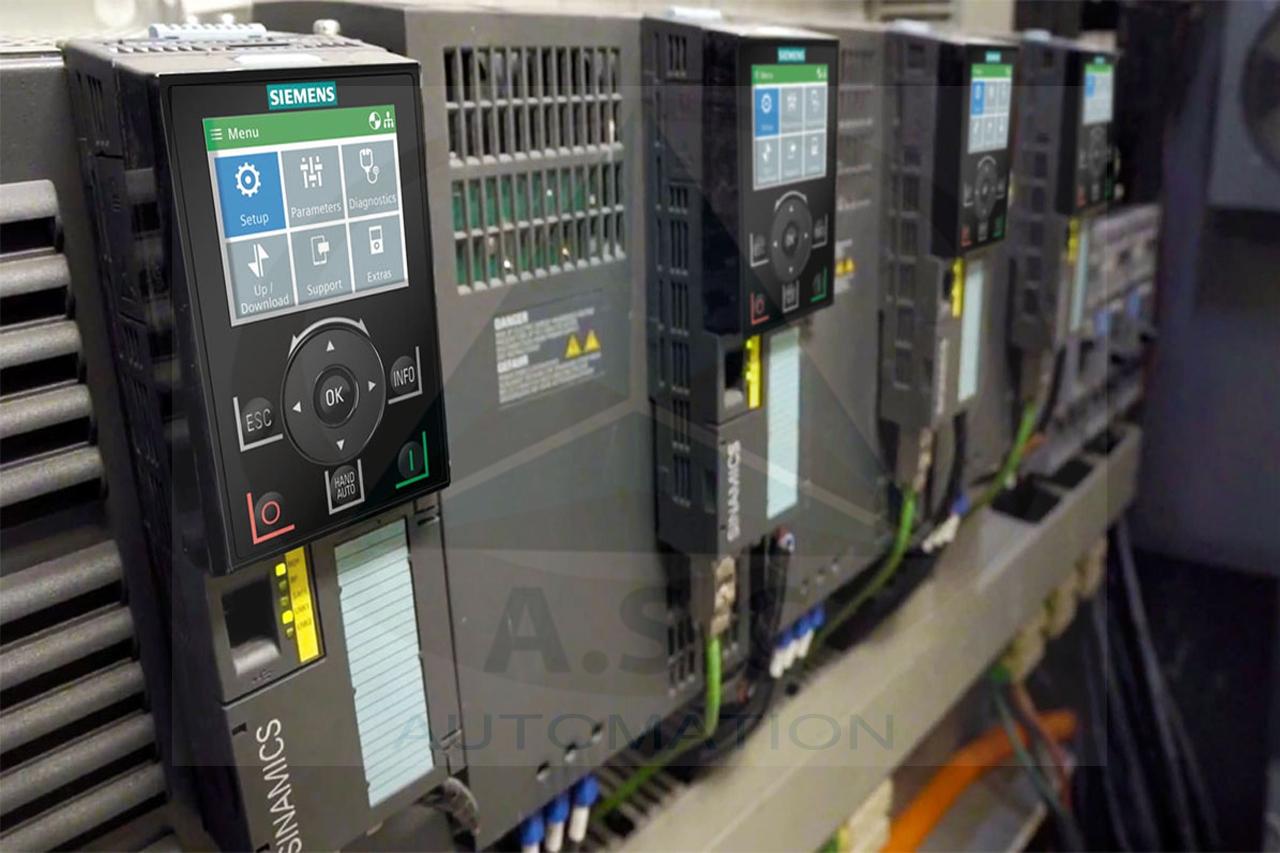

Hệ truyền động Siemens SINAMICS S120

Siemens SINAMICS S120 là hệ truyền động hiệu suất cao có thể cấu hình cho thang máy và các cơ cấu nâng hạ yêu cầu độ chính xác lớn. Thiết bị hỗ trợ điều khiển vector, servo và V/f, giúp kiểm soát tốt tốc độ, mô-men cũng như vị trí động cơ. Thiết kế dạng mô-đun cho phép lựa chọn cấu hình theo công suất và yêu cầu của từng công trình. S120 cũng tích hợp nhiều chức năng an toàn và khả năng chẩn đoán, phù hợp với các hệ thống tự động hóa sử dụng nền tảng Siemens. Tuy nhiên, đây là hệ truyền động đa ứng dụng, không phải dòng chỉ dành riêng cho thang máy như KEB COMBIVERT Lift.

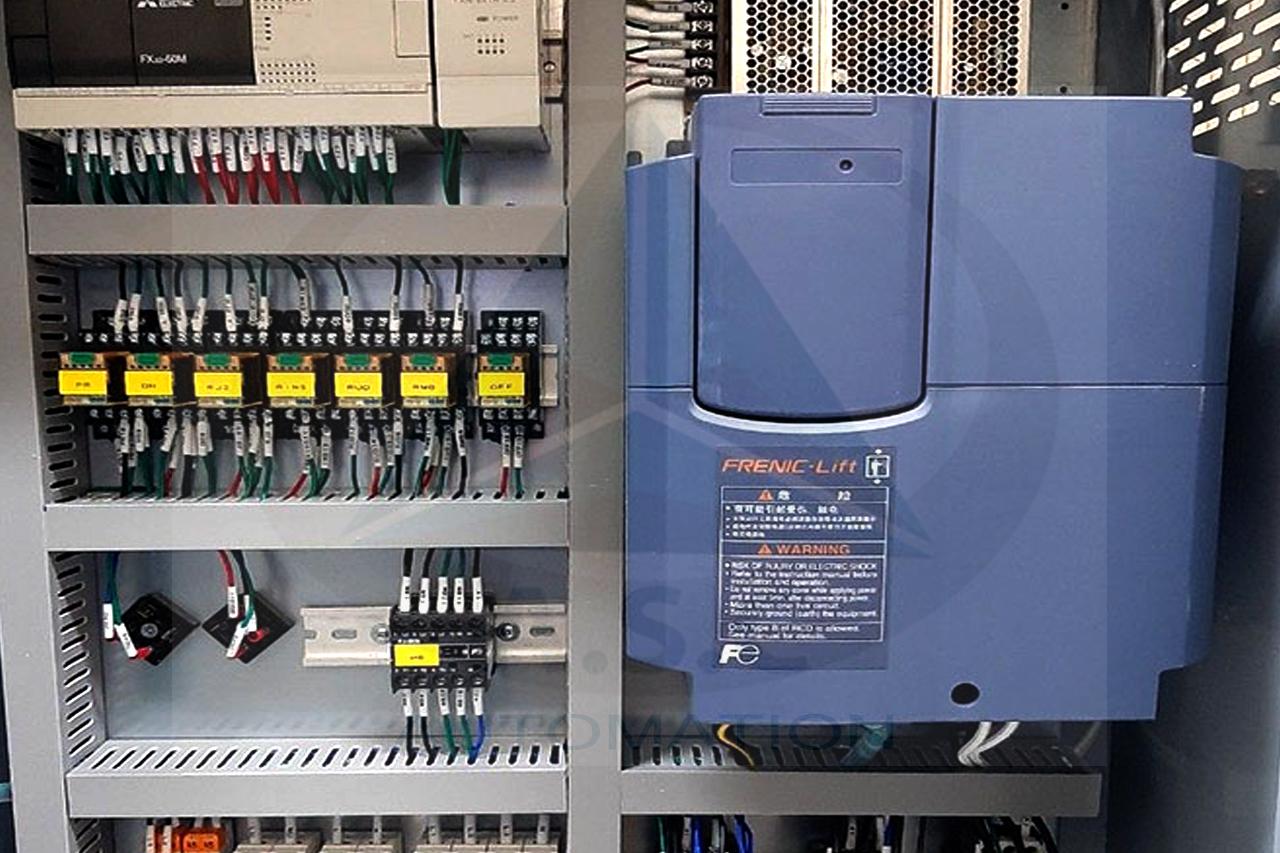

Biến tần Fuji Electric FRENIC-Lift

FRENIC-Lift là dòng biến tần chuyên dụng của Fuji Electric dành cho thang máy. Thiết bị hỗ trợ động cơ không đồng bộ và động cơ nam châm vĩnh cửu, đồng thời kiểm soát mô-men tốt để giảm hiện tượng cabin trôi ngược khi khởi động. Khả năng vận hành ít rung và độ chính xác tốc độ cao giúp dòng sản phẩm này phù hợp với nhiều hệ thống thang tải khách.

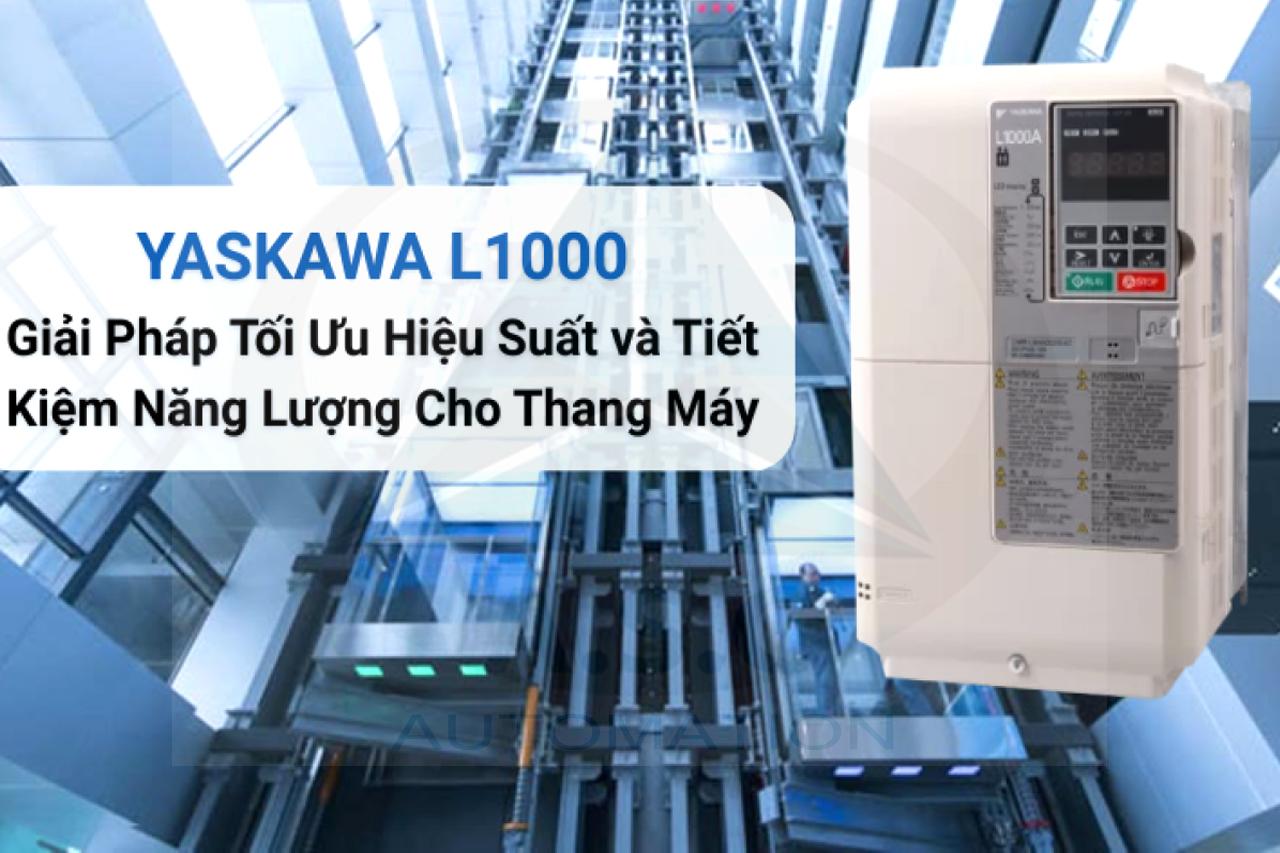

Biến tần Yaskawa L1000A

Yaskawa L1000A được thiết kế riêng cho ứng dụng thang máy, phù hợp với cả công trình lắp mới và hệ thống cần cải tạo. Dòng này có thể điều khiển động cơ IM hoặc PM, hỗ trợ tự động nhận dạng thông số động cơ, vận hành cứu hộ và giảm dao động mô-men để nâng cao độ êm khi cabin di chuyển.

Các Tính Năng Đặc Biệt Của Biến Tần Thang Máy

Khác với biến tần công nghiệp thông thường, biến tần thang máy được tích hợp thêm nhiều tính năng chuyên biệt:

• Chức năng cứu hộ tự động (ARD): Khi mất điện, biến tần phối hợp với bộ lưu điện đưa cabin về tầng gần nhất và mở cửa để hành khách thoát ra an toàn.
• Điều khiển vị trí chính xác (Position Control): Kết hợp encoder để tính toán chính xác quãng đường còn lại, tự động giảm tốc đúng điểm dừng.
• Bù trừ tải (Load Compensation): Cảm biến tải trọng cabin giúp biến tần điều chỉnh mô-men khởi động phù hợp, tránh hiện tượng tụt cabin khi mở phanh.
• Giao tiếp đa chuẩn: Hỗ trợ các chuẩn truyền thông như CANopen, Modbus để kết nối với bo điều khiển trung tâm.
• Chống kẹt cửa thông minh: Đối với biến tần cửa thang máy, tính năng phát hiện lực cản bất thường giúp tự động đảo chiều mở cửa khi có vật cản, đảm bảo an toàn tuyệt đối.

Giá Biến Tần Thang Máy Mới Nhất

Biến tần thang máy giá bao nhiêu còn phụ thuộc vào nhiều yếu tố: hãng sản xuất, công suất, dòng sản phẩm (chính hãng hay đã qua sử dụng/tân trang) và tính năng đi kèm. Nhìn chung, mức giá biến tần thang máy trên thị trường hiện nay dao động khá rộng, từ vài triệu đồng đối với các dòng công suất nhỏ, biến tần cửa thang máy, cho đến vài chục triệu đồng đối với các dòng công suất lớn, hàng chính hãng mới 100% từ KEB, Siemens.

Vì mức chênh lệch giá giữa các dòng và tình trạng hàng khá lớn, quý khách nên liên hệ trực tiếp Hotline/Zalo: 0917.113.068 để được báo giá biến tần thang máy chính xác theo đúng model, công suất và nhu cầu sử dụng thực tế của công trình.

Quy Trình Lắp Đặt Biến Tần Thang Máy

Việc lắp đặt biến tần thang máy đòi hỏi kỹ thuật viên có chuyên môn sâu, tuân thủ đúng quy trình để đảm bảo an toàn và độ chính xác vận hành:

1. Khảo sát và lựa chọn biến tần phù hợp: Dựa trên công suất động cơ kéo, tải trọng cabin, tốc độ thiết kế và loại bo điều khiển hiện có.
2. Đấu nối phần cứng: Lắp đặt biến tần vào tủ điều khiển, đấu nối nguồn cấp, động cơ, encoder và các tín hiệu an toàn theo đúng sơ đồ kỹ thuật.
3. Cài đặt thông số cơ bản: Nhập các thông số động cơ (công suất, dòng định mức, tốc độ, số cực), thông số encoder và các đường cong tăng/giảm tốc.
4. Chạy thử không tải: Kiểm tra chiều quay động cơ, phản hồi encoder, các tín hiệu an toàn trước khi cho vận hành có tải.
5. Hiệu chỉnh và tinh chỉnh (Fine-tuning): Điều chỉnh các thông số PID, bù tải, đường cong êm dịu để tối ưu cảm giác vận hành thực tế.
6. Chạy thử có tải và nghiệm thu: Kiểm tra toàn bộ hành trình lên xuống, độ chính xác dừng tầng, chức năng cứu hộ tự động trước khi bàn giao.

Lưu Ý Khi Sử Dụng Biến Tần Thang Máy

Để biến tần hoạt động ổn định, bền bỉ trong thời gian dài, cần lưu ý một số điểm sau:

• Đảm bảo môi trường lắp đặt thông thoáng, nhiệt độ tủ điện không vượt ngưỡng cho phép, tránh bụi bẩn và độ ẩm cao.
• Kiểm tra định kỳ quạt làm mát, tụ lọc và các đầu cosse đấu nối để tránh lỏng, oxi hóa.
• Không tự ý thay đổi các thông số cài đặt gốc nếu không có chuyên môn, vì có thể ảnh hưởng đến độ chính xác dừng tầng và an toàn vận hành.
• Khi xuất hiện mã lỗi trên màn hình biến tần, nên liên hệ đơn vị kỹ thuật chuyên môn để kiểm tra thay vì tự ý reset nhiều lần.
• Nên bảo trì, kiểm tra biến tần định kỳ 3-6 tháng/lần, đặc biệt với các tòa nhà có tần suất sử dụng thang máy cao.

Đại Lý Cung Cấp Biến Tần Thang Máy Chính Hãng

Với hơn 17 năm kinh nghiệm trong lĩnh vực tự động hóa công nghiệp và hơn 15 năm chuyên sâu về sửa chữa, cung cấp PLC và biến tần, A.S.C VN là địa chỉ uy tín cung cấp các dòng biến tần thang máy chính hãng từ KEB, Siemens cùng nhiều thương hiệu khác, đáp ứng đa dạng nhu cầu từ thang máy tải khách, tải hàng đến thang máy gia đình.

Đội ngũ kỹ thuật của A.S.C VN không chỉ cung cấp biến tần mới mà còn nhận dịch vụ sửa chữa, thay thế, cài đặt và bảo trì biến tần thang máy tại nhiều tỉnh thành trên cả nước, cam kết linh kiện chính hãng, bảo hành rõ ràng và hỗ trợ kỹ thuật nhanh chóng.

Quý khách có nhu cầu tư vấn hoặc báo giá biến tần thang máy, vui lòng liên hệ trực tiếp với A.S.C VN qua số Hotline/Zalo: 0917.113.068 để được hỗ trợ chi tiết nhất.
