Biến tần cho máy bơm nước: Lựa chọn giải pháp tối ưu hiệu quả

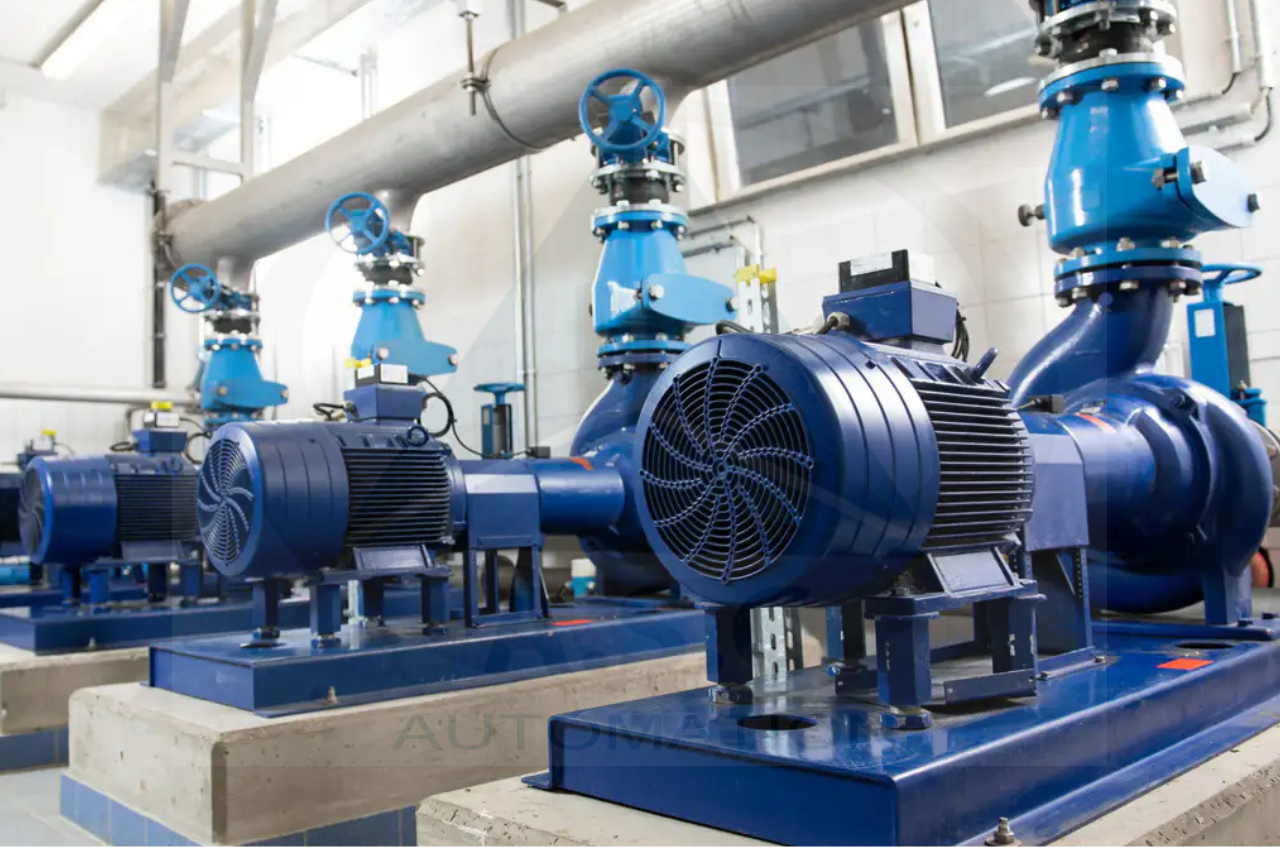

Biến tần cho máy bơm nước giúp điều chỉnh tốc độ motor linh hoạt, duy trì áp suất và lưu lượng ổn định, đồng thời tối ưu điện năng trong hệ thống phù hợp. Từ bơm tăng áp, bơm cấp nước, bơm tuần hoàn đến các hệ thống bơm công nghiệp, việc lựa chọn và cài đặt biến tần đúng cách có ảnh hưởng trực tiếp đến hiệu quả vận hành của toàn hệ thống. Bài viết dưới đây sẽ giúp bạn tìm hiểu nguyên lý, chức năng và cách lựa chọn giải pháp biến tần phù hợp.

Biến tần cho máy bơm nước là gì?

Biến tần cho máy bơm nước là thiết bị sử dụng để điều khiển tốc độ động cơ bơm bằng cách thay đổi tần số và điện áp cấp cho motor.

Thay vì motor luôn chạy cố định ở 50 Hz, biến tần có thể điều chỉnh tốc độ theo nhu cầu thực tế của hệ thống. Ví dụ, khi nhu cầu sử dụng nước thấp, biến tần giảm tần số và tốc độ quay của motor. Khi nhu cầu tăng hoặc áp suất đường ống giảm, biến tần sẽ tăng tốc độ bơm.

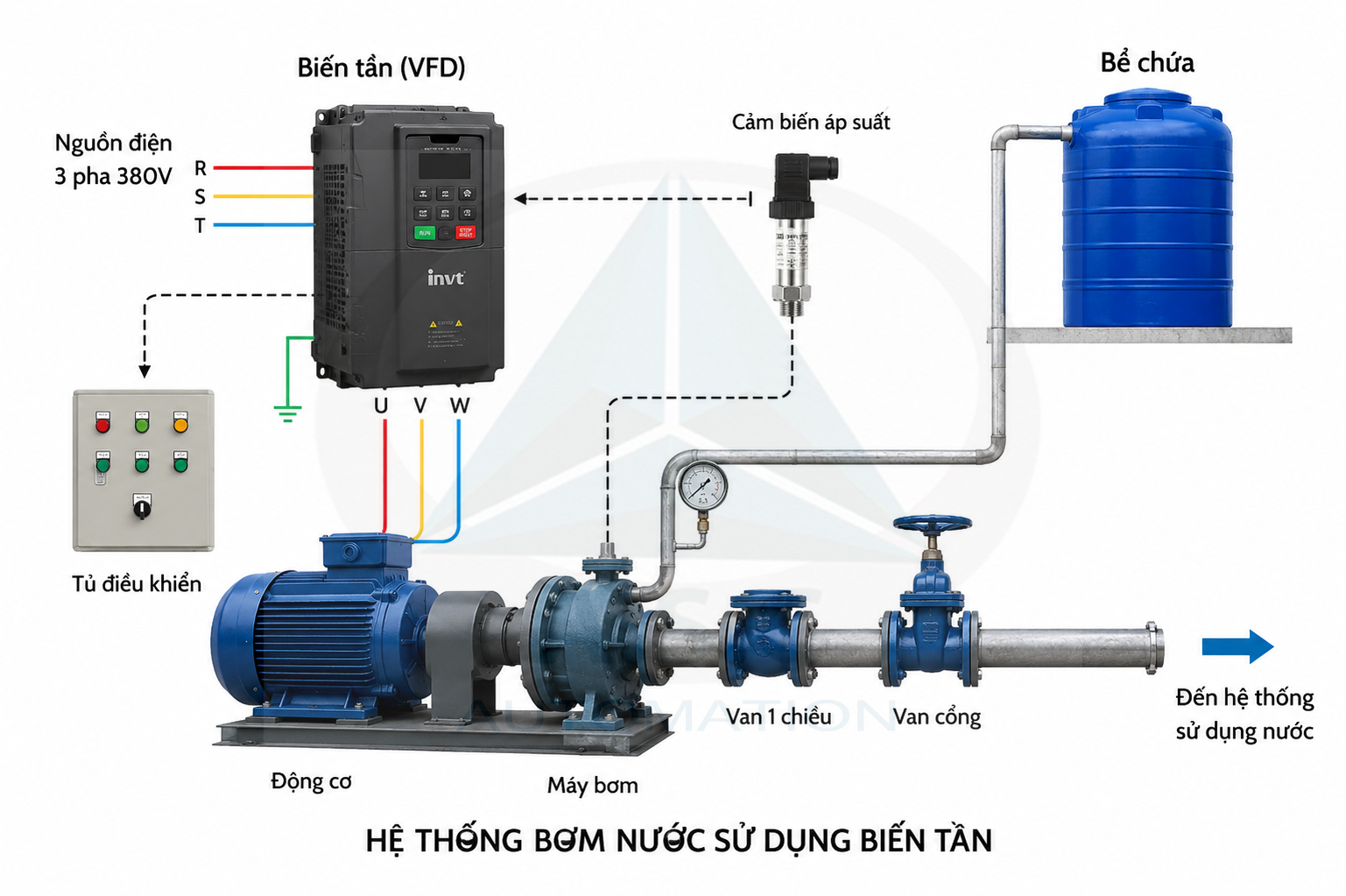

Một hệ thống điều khiển bơm nước bằng biến tần có thể hoạt động theo nguyên lý:

Cảm biến áp suất/lưu lượng → Biến tần → Động cơ → Máy bơm

Tại sao máy bơm nước cần biến tần?

Việc lắp biến tần cho máy bơm nước mang lại nhiều lợi ích, đặc biệt với các hệ thống có nhu cầu lưu lượng hoặc áp suất thay đổi liên tục.

• Điều chỉnh lưu lượng và áp suất linh hoạt: Không dùng biến tần, máy bơm thường chạy ở tốc độ cố định và phải dùng van để điều chỉnh lưu lượng. Còn biến tần có thể thay đổi trực tiếp tốc độ motor, giúp điều chỉnh lưu lượng và áp suất linh hoạt hơn. Ví dụ, với bơm tăng áp, khi áp suất thấp hơn mức cài đặt, biến tần tăng tốc motor; khi áp suất vượt mức yêu cầu, biến tần giảm tốc để duy trì ổn định.
• Giảm dòng khởi động: Khởi động trực tiếp có thể tạo ra dòng điện lớn và gây áp lực lên hệ thống. Biến tần giúp motor tăng tốc từ từ theo thời gian cài đặt, thay vì chạy ngay lên tốc độ định mức.
• Giảm đóng/ngắt liên tục: Trong hệ thống tăng áp, nhu cầu nước thay đổi có thể khiến bơm phải khởi động và dừng liên tục. Biến tần điều khiển bơm có thể thay đổi tốc độ motor liên tục theo nhu cầu, giúp hệ thống vận hành ổn định hơn.
• Tiết kiệm năng lượng trong hệ thống phù hợp: Với bơm ly tâm, khi tốc độ giảm, lưu lượng, cột áp và công suất tiêu thụ cũng thay đổi theo đặc tính của bơm. Vì vậy, điều chỉnh tốc độ bằng biến tần có thể giúp giảm điện năng tiêu thụ trong các hệ thống có nhu cầu tải thay đổi.

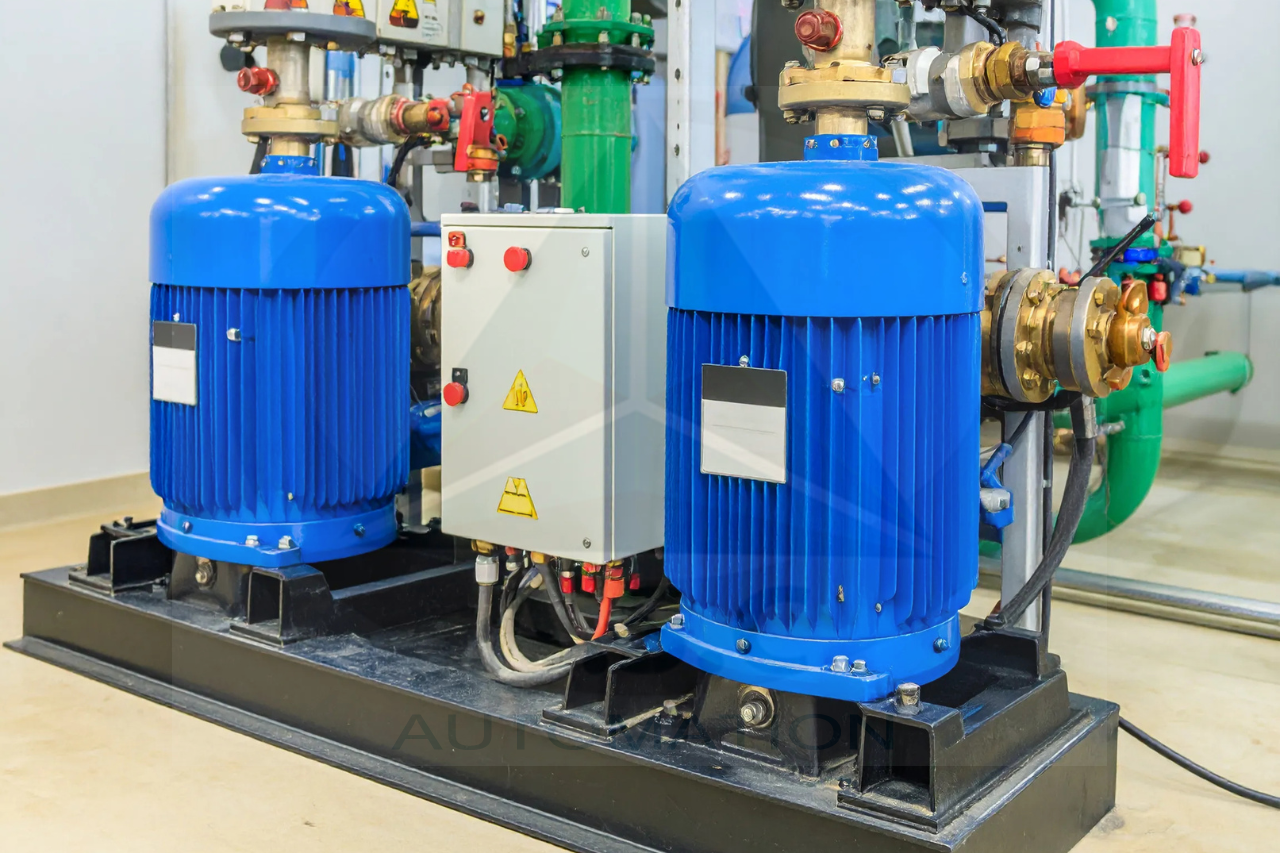

Biến tần cho bơm tăng áp

Những loại bơm thường dùng biến tần

• Bơm tăng áp: Kết hợp biến tần với cảm biến áp suất để duy trì áp suất đường ống ổn định, tự điều chỉnh tốc độ bơm theo nhu cầu sử dụng nước.

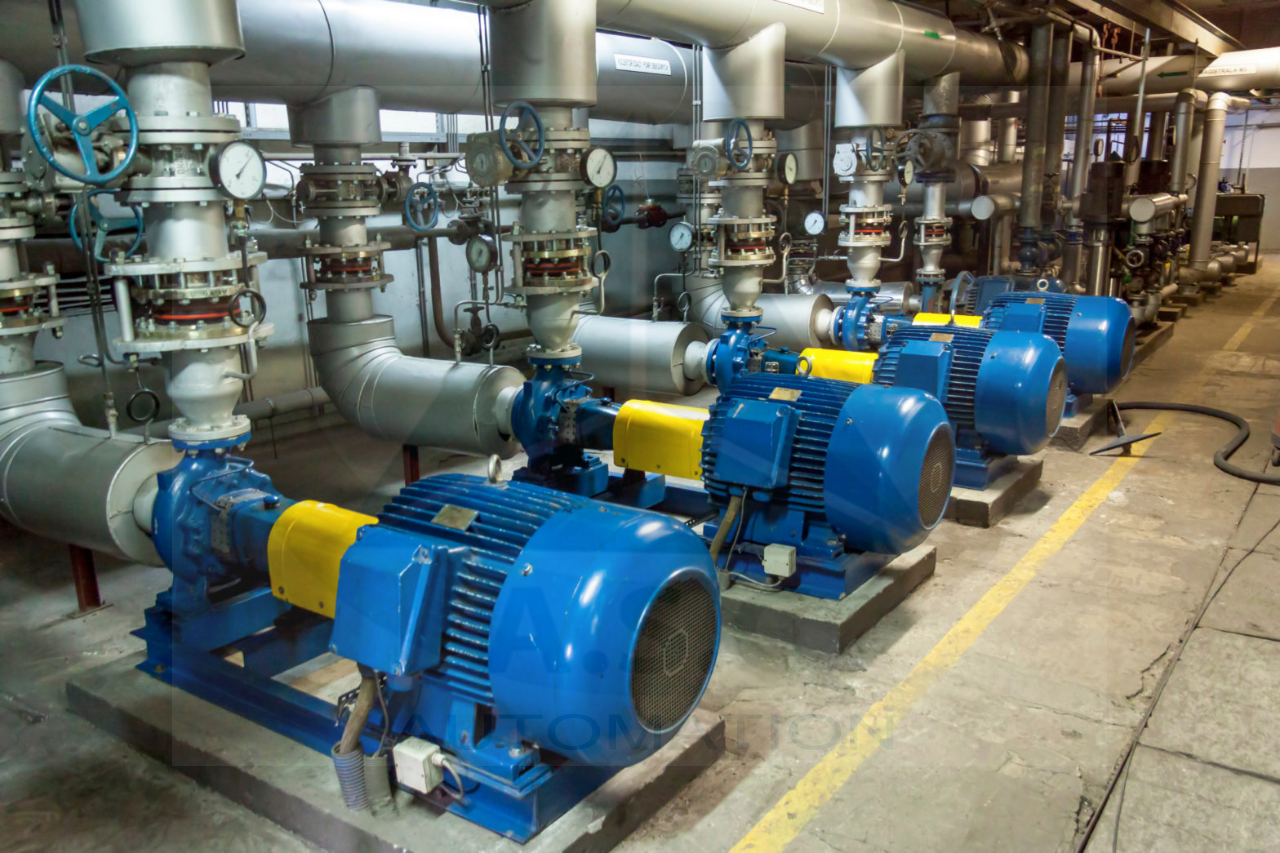

• Bơm cấp nước: Điều chỉnh lưu lượng theo nhu cầu sử dụng tại nhà máy, tòa nhà, khu công nghiệp.
• Bơm tuần hoàn: Điều chỉnh tốc độ motor trong hệ thống HVAC, chiller, làm mát và các dây chuyền công nghiệp.
• Bơm nước làm mát: Điều chỉnh lưu lượng nước theo tải sản xuất, tối ưu vận hành hệ thống làm mát.
• Hệ thống xử lý nước: Ứng dụng cho bơm nước sạch, nước thải, bơm tuần hoàn và cấp nước trong dây chuyền xử lý.

Cách lựa chọn biến tần cho máy bơm nước

Công suất và dòng định mức của motor

Công suất motor là thông tin cơ bản để lựa chọn biến tần. Tuy nhiên, cần kiểm tra thêm dòng điện định mức trên nameplate của motor. Dòng đầu ra định mức của biến tần phải phù hợp với yêu cầu của động cơ và chế độ tải thực tế.

Điện áp nguồn và điện áp motor

Cần xác định rõ hệ thống sử dụng:

• 1 pha 220 V.
• 3 pha 220 – 240 V.
• 3 pha 380 – 400 V.
• Hoặc các cấp điện áp công nghiệp khác.

Chọn sai cấp điện áp có thể khiến biến tần không thể sử dụng trực tiếp với hệ thống.

Loại bơm và đặc tính tải

Bơm ly tâm thường có đặc tính tải biến thiên theo tốc độ. Tuy nhiên, không phải tất cả các loại bơm đều có yêu cầu điều khiển giống nhau.

Cần xác định:

• Loại bơm.
• Dải tốc độ cần vận hành.
• Áp suất và lưu lượng yêu cầu.
• Khả năng chạy liên tục.
• Điều kiện tải thực tế.

Dải tần số vận hành

Nếu tốc độ quá thấp, cần xem xét khả năng làm mát motor, hiệu suất bơm và khả năng đáp ứng của hệ thống. Nếu muốn chạy vượt tần số định mức, cần kiểm tra giới hạn cơ khí và đặc tính vận hành của motor cũng như máy bơm.

Các chức năng điều khiển cần thiết

Tùy ứng dụng, biến tần có thể cần:

• PID điều khiển áp suất hoặc lưu lượng.
• Ngõ vào analog 0–10 V hoặc 4–20 mA.
• Chức năng Sleep/Wake.
• Bảo vệ quá tải và thiếu tải.
• Tự động khởi động lại.
• Truyền thông với PLC, HMI hoặc SCADA.
• Điều khiển nhiều bơm.

Vì vậy, hai motor cùng công suất chưa chắc sử dụng cùng một loại biến tần.

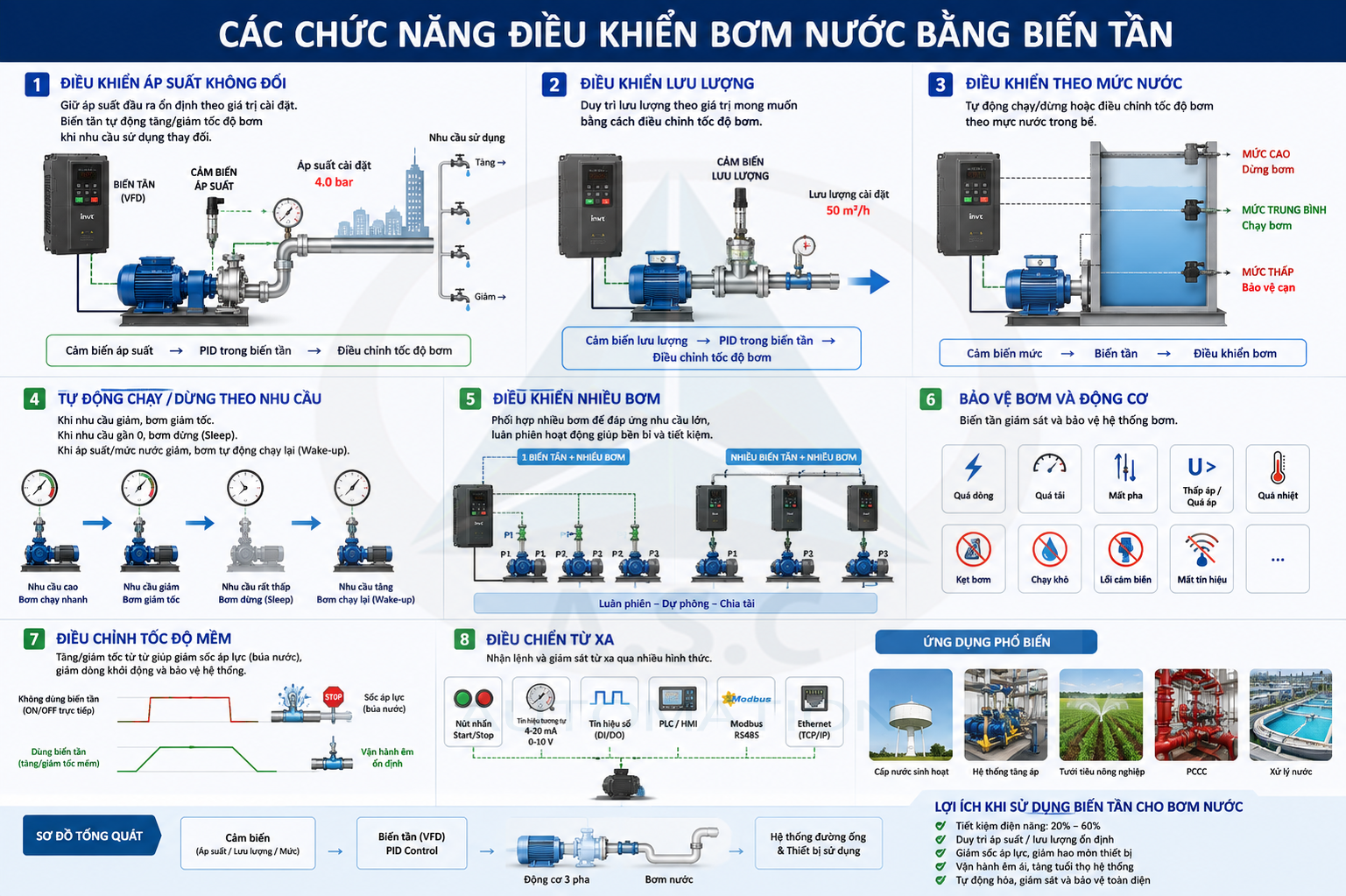

Các chức năng biến tần nên có cho hệ thống bơm

• PID: Tự động điều chỉnh tốc độ motor theo áp suất hoặc lưu lượng, giúp duy trì giá trị cài đặt ổn định.
• Sleep/Wake: Cho bơm nghỉ khi nhu cầu thấp và tự động chạy lại khi áp suất giảm hoặc nhu cầu tăng.
• Bảo vệ quá tải, thiếu tải: Phát hiện tải bất thường, hỗ trợ bảo vệ motor và nhận biết tình trạng chạy khô.
• Khởi động/dừng mềm: Kiểm soát tăng giảm tốc, giảm dòng khởi động và hạn chế sốc cơ khí, biến động áp suất.
• Truyền thông: Kết nối với PLC, HMI, SCADA, BMS để giám sát và điều khiển hệ thống.

Có cần dùng cảm biến khi điều khiển bơm nước bằng biến tần không?

Không phải mọi hệ thống điều khiển bơm nước bằng biến tần đều bắt buộc phải sử dụng cảm biến.

Nếu mục tiêu chỉ là chạy bơm ở một tốc độ cố định hoặc thay đổi tốc độ thủ công, người dùng có thể điều khiển trực tiếp bằng bàn phím biến tần hoặc tín hiệu đặt tốc độ từ bên ngoài.

Tuy nhiên, nếu hệ thống cần tự động duy trì áp suất, lưu lượng hoặc mức nước, cảm biến là thành phần quan trọng.

• Cảm biến áp suất: Được sử dụng phổ biến trong hệ thống bơm tăng áp. Cảm biến có thể gửi tín hiệu như 4 – 20 mA hoặc 0 – 10 V về biến tần để làm tín hiệu phản hồi PID.
• Cảm biến lưu lượng: Được sử dụng khi hệ thống cần điều chỉnh hoặc giám sát lưu lượng nước.
• Cảm biến mức: Có thể được sử dụng để kiểm soát mực nước trong bể hoặc hỗ trợ bảo vệ bơm trong một số điều kiện vận hành.

Bạn có nên chọn biến tần KEB cho máy bơm nước không?

KEB là thương hiệu Đức chuyên về truyền động và tự động hóa công nghiệp, nổi bật với các dòng biến tần COMBIVERT có khả năng điều khiển motor linh hoạt, hỗ trợ PID và truyền thông công nghiệp. KEB phù hợp cho bơm tăng áp, cấp nước, tuần hoàn và các hệ thống bơm công nghiệp.

KEB COMBIVERT G6

KEB COMBIVERT G6 là dòng biến tần phù hợp cho nhiều ứng dụng điều khiển động cơ trong công nghiệp, trong đó có các hệ thống bơm và quạt.

Dòng G6 có thể được lựa chọn cho các ứng dụng cần:

• Điều chỉnh tốc độ motor bơm
• Điều khiển áp suất hoặc lưu lượng
• Tích hợp vào hệ thống PLC
• Vận hành bơm trong dây chuyền công nghiệp
• Các hệ thống cần khả năng kết nối và điều khiển linh hoạt

G6 phù hợp khi nhu cầu chính là một giải pháp biến tần công nghiệp có khả năng điều khiển động cơ và tích hợp vào hệ thống tự động hóa.

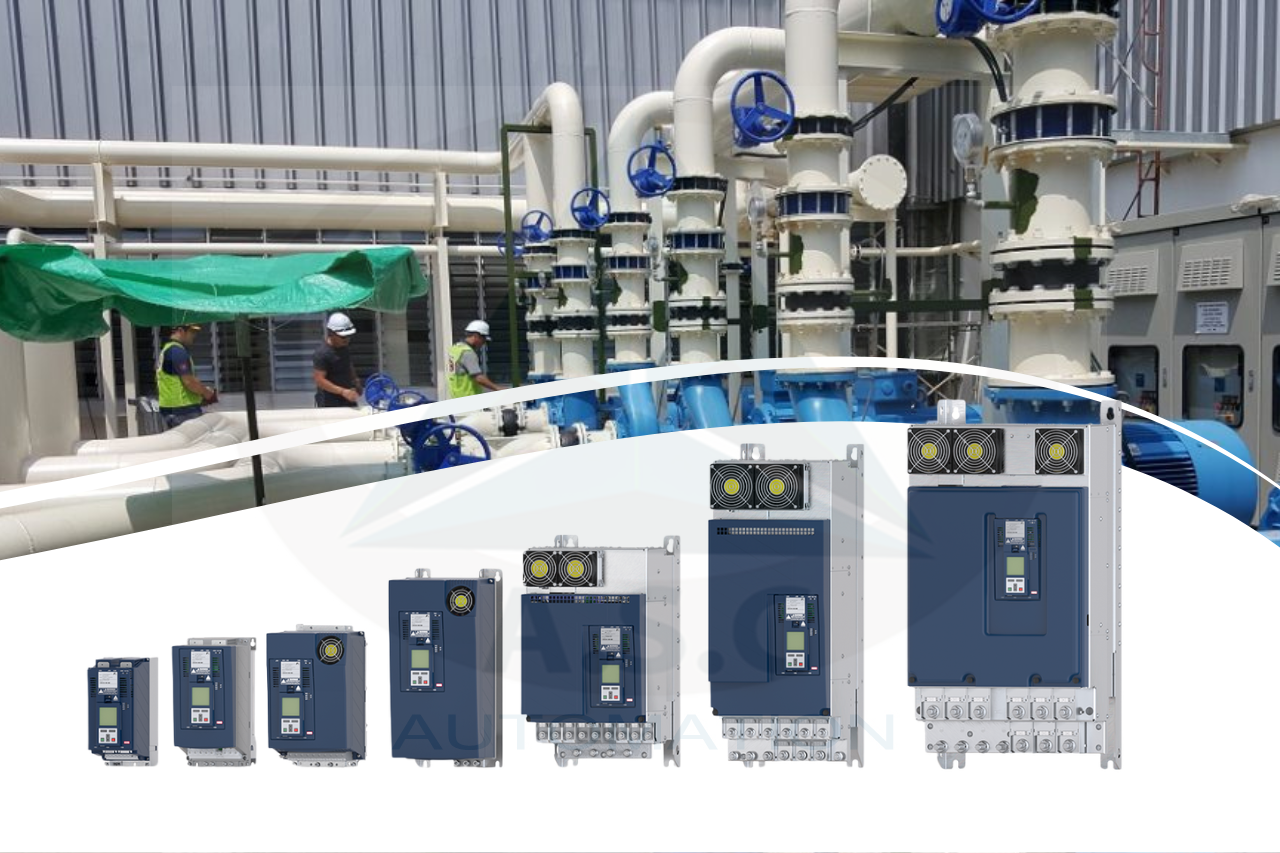

KEB COMBIVERT F6

KEB COMBIVERT F6 là dòng drive hiệu năng cao, có thể đáp ứng các yêu cầu truyền động và điều khiển phức tạp hơn.

Đối với hệ thống bơm, F6 có thể phù hợp trong các ứng dụng:

• Bơm công suất lớn.
• Hệ thống bơm tích hợp vào dây chuyền tự động hóa.
• Hệ thống cần truyền thông công nghiệp.
• Ứng dụng có yêu cầu điều khiển và giám sát nâng cao.
• Hệ thống sử dụng các cấu hình motor khác nhau.

KEB COMBIVERT F5

COMBIVERT F5 là dòng biến tần đã được sử dụng trong nhiều hệ thống truyền động công nghiệp.

Tùy phiên bản và cấu hình, F5 có thể được sử dụng để điều khiển các loại motor và tải bơm phù hợp với thông số kỹ thuật của thiết bị.

Đối với các hệ thống đang sử dụng KEB F5, việc thay thế hoặc sửa chữa cần xác định chính xác model, điện áp, công suất, loại control và các option đi kèm để đảm bảo khả năng tương thích.

Lắp biến tần cho máy bơm nước cần lưu ý gì?

Việc lắp biến tần cho máy bơm nước không chỉ đơn giản là đấu nguồn vào biến tần và kết nối đầu ra với motor.

Trước khi đưa hệ thống vào vận hành cần kiểm tra:

• Thông số nameplate của motor.
• Điện áp nguồn.
• Công suất và dòng điện.
• Cách đấu dây motor.
• Chiều quay của bơm.
• Dải tần số cho phép.
• Thời gian tăng tốc và giảm tốc.
• Tín hiệu cảm biến.
• Thông số PID.
• Các ngưỡng bảo vệ.
• Điều kiện chạy khô hoặc thiếu nước nếu hệ thống yêu cầu.
• Cách xử lý khi mất tín hiệu cảm biến.

Đặc biệt, nếu bơm chạy nhưng không đạt áp suất hoặc lưu lượng yêu cầu, nguyên nhân chưa chắc nằm ở biến tần. Cần kiểm tra đồng thời:

• Chiều quay motor.
• Tần số thực tế.
• Tình trạng bơm.
• Van và đường ống.
• Rò rỉ hệ thống.
• Cảm biến.
• Thông số PID.
• Điểm làm việc của bơm
