Trong dây chuyền sản xuất giấy, hàng loạt động cơ phải phối hợp liên tục từ khâu nghiền bột, xeo, ép, sấy đến cán, cắt và cuộn thành phẩm. Chỉ một sai lệch nhỏ về tốc độ hoặc lực căng cũng có thể khiến giấy bị nhăn, đứt, lệch cuộn hoặc không đạt chất lượng yêu cầu. Biến tần cho nhà máy giấy giúp điều chỉnh tốc độ, mô-men và trạng thái vận hành của từng động cơ theo yêu cầu thực tế. Khi được cấu hình đúng, hệ thống không chỉ nâng cao độ ổn định của dây chuyền mà còn hỗ trợ tiết kiệm điện, giảm sốc cơ khí và hạn chế thời gian dừng máy ngoài kế hoạch.
Yêu cầu của nhà máy giấy
Sản xuất giấy là quy trình vận hành liên tục, trong đó mỗi công đoạn có đặc tính tải và yêu cầu điều khiển khác nhau. Hệ thống bơm và quạt cần điều chỉnh lưu lượng linh hoạt, máy nghiền cần mô-men lớn, còn máy xeo và máy cuộn đòi hỏi khả năng đồng bộ tốc độ cùng lực căng chính xác.
Một giải pháp truyền động ngành giấy phù hợp cần đáp ứng các yêu cầu chính:
- Duy trì độ đồng bộ cao giữa các trục lô trong máy xeo, máy ép, máy sấy và máy cán.
- Kiểm soát lực căng liên tục để giấy không bị chùng, nhăn, giãn hoặc đứt.
- Đáp ứng mô-men khởi động và khả năng quá tải của máy nghiền, máy khuấy và máy ép.
- Hoạt động ổn định trong điều kiện có bụi giấy, độ ẩm và nhiệt độ cao.
- Kết nối được với PLC, HMI hoặc SCADA để giám sát tập trung.
- Cho phép thay đổi tốc độ dây chuyền theo từng loại giấy và định lượng sản phẩm.
- Hỗ trợ chẩn đoán lỗi và bảo vệ động cơ khi xuất hiện quá dòng, quá tải, quá nhiệt hoặc mất pha.
- Giảm điện năng tiêu thụ tại các tải không cần vận hành liên tục ở tốc độ tối đa.
Do đó, việc lựa chọn biến tần dây chuyền sản xuất giấy không nên chỉ dựa vào công suất động cơ. Kỹ sư còn phải xem xét dòng điện, đặc tính mô-men, chu kỳ tải, phương pháp điều khiển, tín hiệu phản hồi, yêu cầu truyền thông và điều kiện lắp đặt thực tế.
Ứng dụng của biến tần trong ngành giấy
Biến tần ngành giấy có thể được sử dụng ở hầu hết các công đoạn, nhưng mỗi vị trí cần một chế độ điều khiển riêng. Bơm và quạt thường ưu tiên khả năng điều chỉnh lưu lượng, trong khi các trục máy xeo, cán và cuộn yêu cầu kiểm soát tốc độ hoặc mô-men chính xác hơn.
Kiểm soát tốc độ chính xác trong máy xeo giấy
Máy xeo là khu vực trọng tâm của dây chuyền, nơi hỗn hợp bột giấy và nước được đưa lên lưới xeo, tách nước, ép và sấy để tạo thành băng giấy liên tục. Dây chuyền này bao gồm nhiều trục lô hoạt động nối tiếp nhau với tỷ lệ tốc độ được thiết lập cho từng phân đoạn. Biến tần máy xeo giấy điều khiển tốc độ của lưới xeo, bộ phận ép, lô sấy, lô dẫn và các trục kéo. Các biến tần có thể nhận chung một tốc độ tham chiếu, sau đó điều chỉnh tỷ lệ tốc độ riêng giữa từng nhóm truyền động.
Đối với hệ thống yêu cầu độ chính xác cao, biến tần được kết hợp với encoder để tạo vòng điều khiển kín. Phương án này giúp kiểm soát tốc độ tốt hơn khi tải thay đổi và hạn chế sai lệch giữa các trục.
Trong từng công đoạn, biến tần thực hiện những nhiệm vụ khác nhau:
- Biến tần cho cụm ép của máy xeo giấy duy trì tốc độ phù hợp, hỗ trợ quá trình tách nước và hạn chế dao động lực căng của băng giấy.

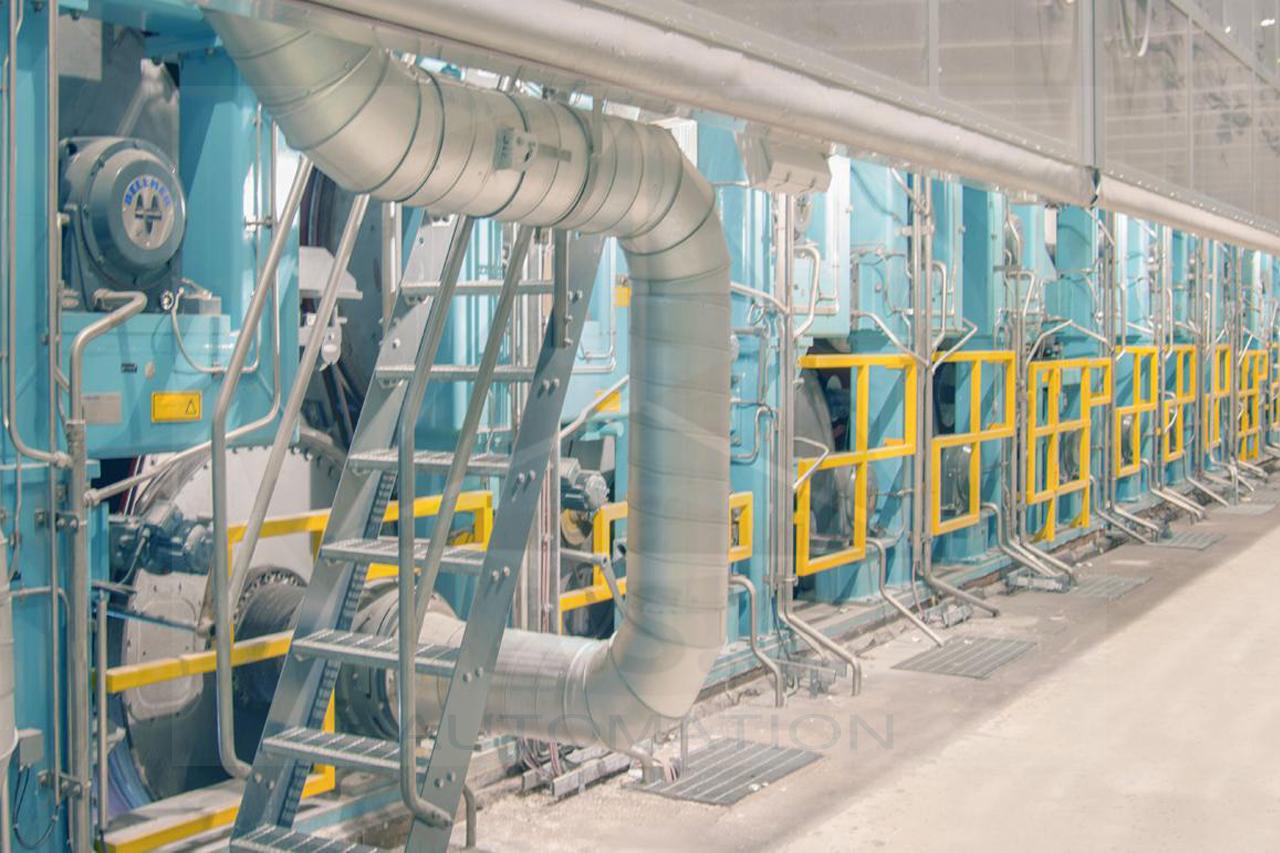

- Biến tần máy sấy giấy điều khiển tốc độ các nhóm lô sấy và quạt trong khu vực sấy, giúp phối hợp tốc độ băng giấy và lưu lượng khí theo yêu cầu vận hành.

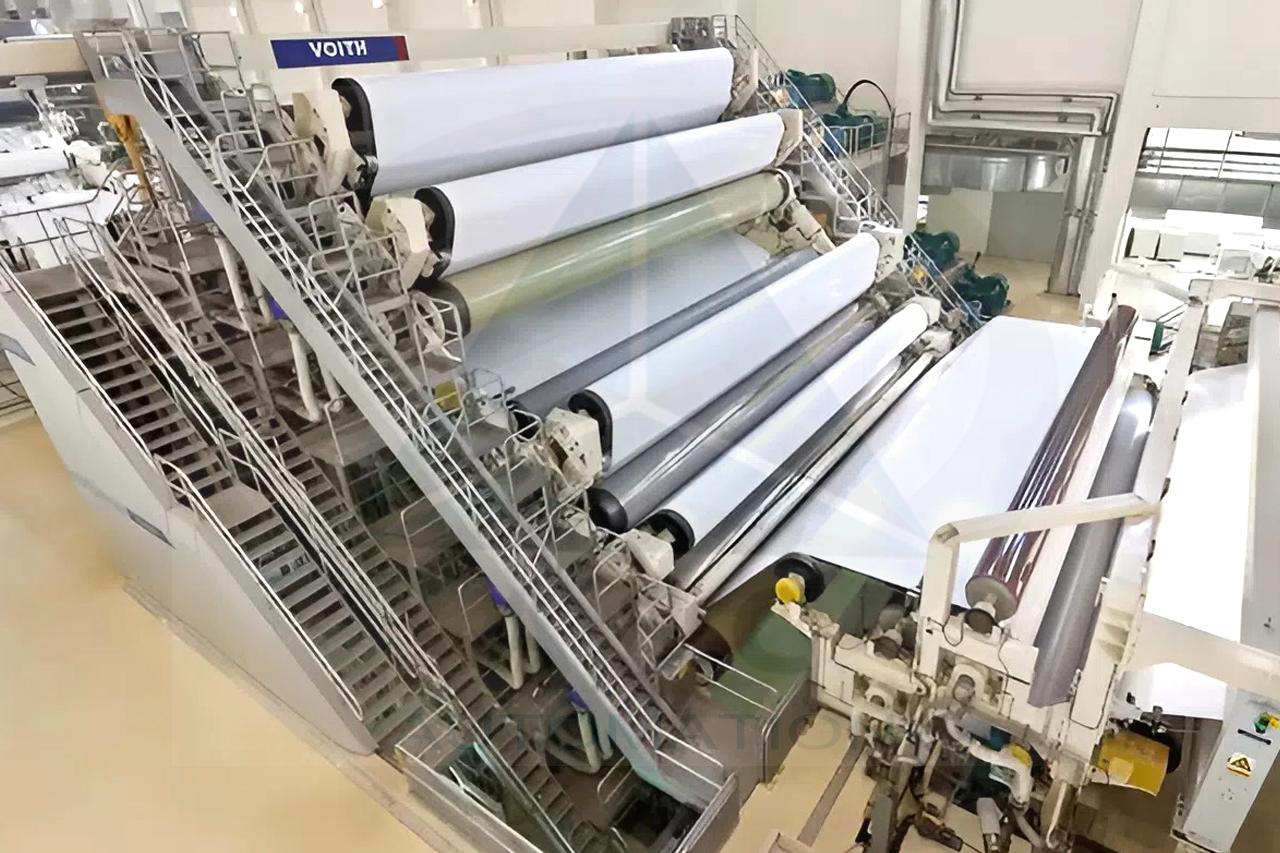

- Biến tần máy cán giấy giúp điều chỉnh tốc độ và mô-men của trục cán, đồng thời phối hợp với hệ thống điều khiển lực ép để duy trì độ dày, độ phẳng và chất lượng bề mặt thành phẩm.
-

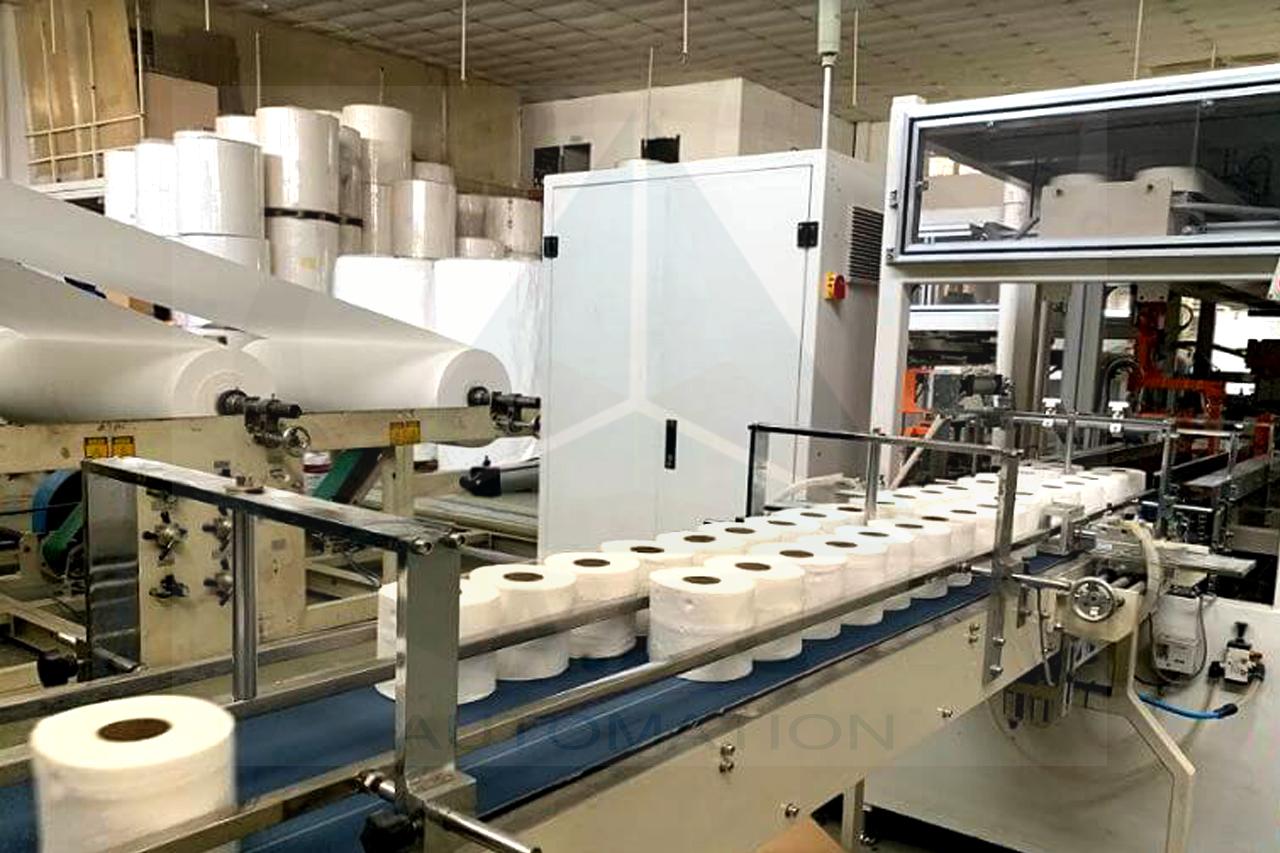

Biến tần điều khiển cơ cấu cấp giấy và phối hợp tốc độ với hệ thống dao cắt; những chuyển động cần định vị chính xác có thể sử dụng servo drive.
Việc lựa chọn chế độ điều khiển cần dựa trên cấu tạo thực tế của máy. Không phải mọi trục đều cần dùng encoder, nhưng những vị trí ảnh hưởng trực tiếp đến khả năng đồng bộ và chất lượng giấy thường cần phản hồi tốc độ chính xác.
Điều khiển bơm và quạt trong hệ thống bột giấy

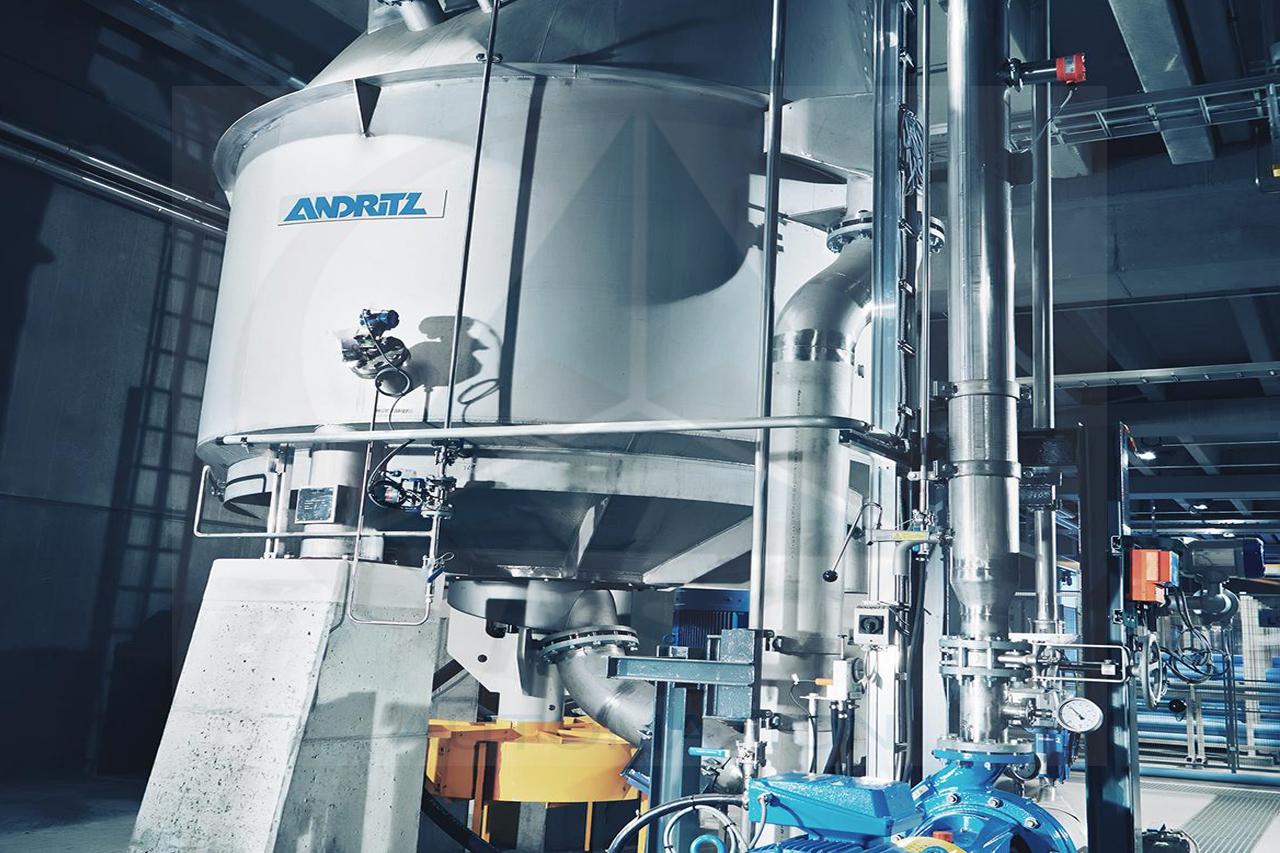

Nhà máy giấy sử dụng nhiều bơm để vận chuyển bột, tuần hoàn nước trắng, cấp nước công nghệ và duy trì áp suất trong từng khu vực. Quạt cũng được sử dụng trong hệ thống hút, thông gió, sấy và cấp khí.
Nếu động cơ luôn chạy ở tốc độ định mức rồi điều chỉnh lưu lượng bằng van hoặc cửa gió, hệ thống có thể tiêu thụ nhiều điện hơn nhu cầu thực tế. Biến tần cho phép thay đổi tốc độ bơm hoặc quạt dựa trên tín hiệu áp suất, lưu lượng, mức nước hoặc yêu cầu từ PLC.
Với nhiều tải bơm và quạt ly tâm, giảm tốc độ phù hợp với nhu cầu vận hành có thể mang lại hiệu quả tiết kiệm điện đáng kể. Tuy nhiên, mức tiết kiệm thực tế còn phụ thuộc vào đặc tính tải, thời gian vận hành, hiệu suất động cơ và điểm làm việc của hệ thống.
Ngoài tiết kiệm năng lượng, biến tần còn giúp động cơ khởi động êm hơn, hạn chế dòng khởi động lớn và giảm tác động cơ học lên đường ống, van, khớp nối và cánh bơm.
Ứng dụng biến tần trong máy nghiền và máy trộn

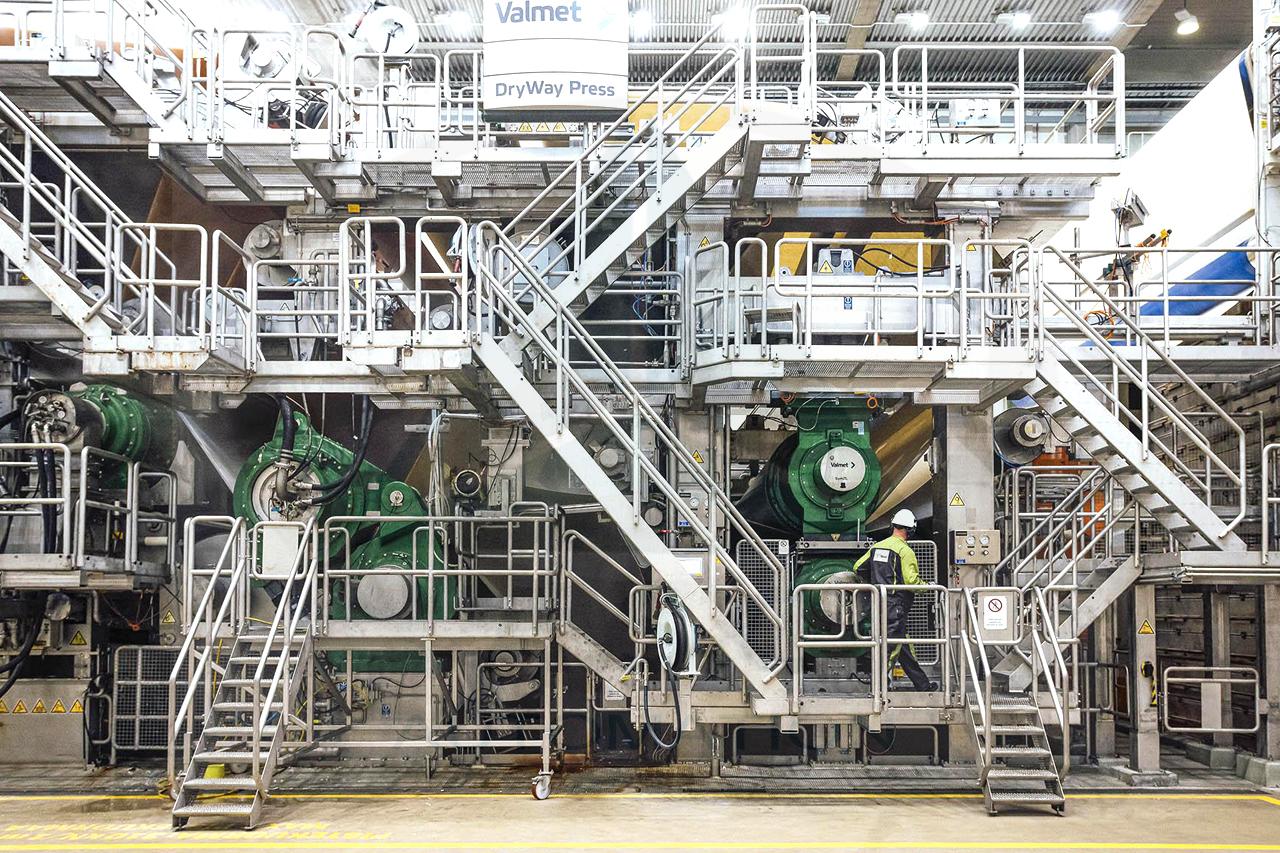

Công đoạn chuẩn bị bột giấy có thể sử dụng hydrapulper, máy nghiền, máy khuấy và nhiều thiết bị xử lý nguyên liệu khác. Nhóm máy này thường có tải thay đổi theo lượng nguyên liệu, nồng độ bột và trạng thái vận hành. Biến tần cho máy nghiền bột giấy cần đáp ứng dòng điện và mô-men trong quá trình khởi động, đồng thời duy trì tốc độ khi tải tăng. Với tải nặng hoặc thường xuyên biến động, giải pháp điều khiển vector giúp quản lý mô-men tốt hơn so với chế độ điều khiển tần số cơ bản.
Khi lựa chọn biến tần cho máy nghiền thủy lực hydrapulper, cần đặc biệt kiểm tra:
- Công suất và dòng định mức của động cơ.
- Mô-men khởi động yêu cầu.
- Khả năng quá tải của biến tần.
- Thời gian tăng tốc và giảm tốc.
- Tần suất khởi động trong một ca sản xuất.
- Nguy cơ kẹt tải và phương án đảo chiều.
- Khả năng tản nhiệt của tủ điện.
Không nên chọn biến tần chỉ bằng cách lấy công suất kW tương đương với động cơ. Nếu máy thường xuyên làm việc ở tải nặng, cần đối chiếu dòng điện thực tế và đặc tuyến quá tải để tránh hiện tượng biến tần liên tục dừng bảo vệ.
Hệ thống cuộn và xả cuộn

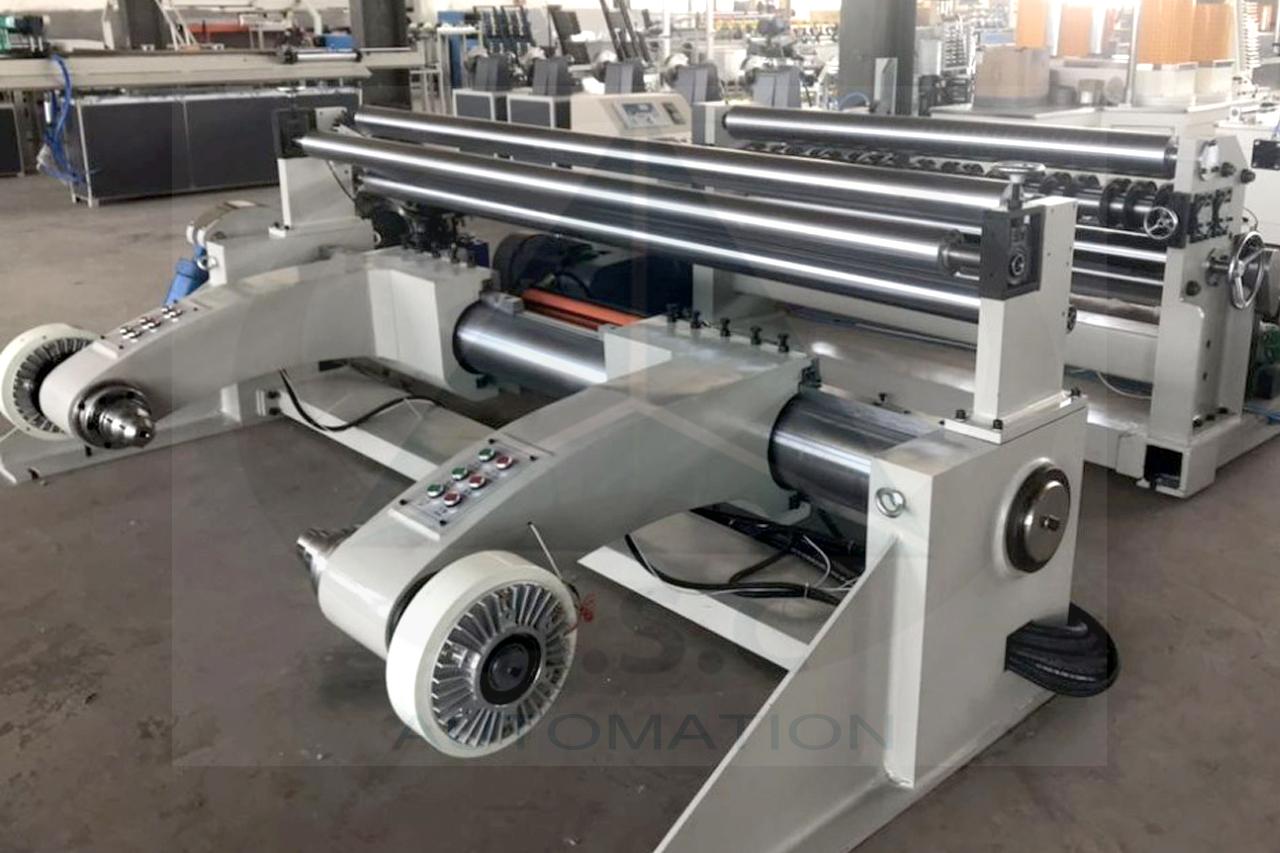

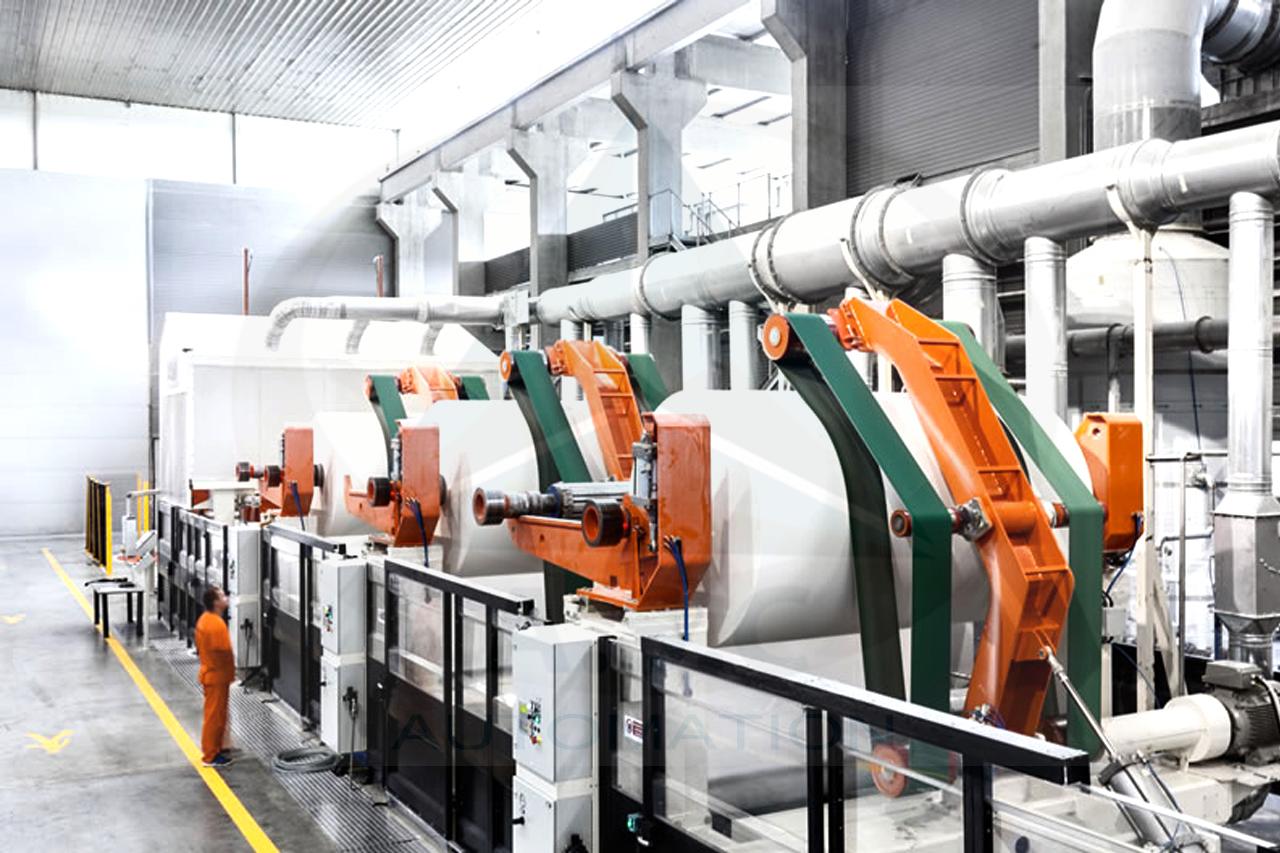

Biến tần máy cuộn giấy là một trong những ứng dụng đòi hỏi khả năng điều khiển cao. Khi giấy được cuộn lại, đường kính cuộn tăng dần nhưng tốc độ tuyến tính của băng giấy vẫn phải phù hợp với tốc độ dây chuyền. Nếu tốc độ hoặc mô-men không được hiệu chỉnh theo đường kính cuộn, lực căng có thể thay đổi, khiến giấy bị chùng, kéo giãn, nhăn hoặc đứt. Vì vậy, biến tần điều khiển lực căng ngành giấy thường được phối hợp với:
- Cảm biến lực căng loadcell.
- Dancer roll.
- Encoder phản hồi tốc độ.
- Bộ điều khiển PLC.
- Vòng điều khiển PID.
- Chức năng tính toán đường kính cuộn.
- Điều khiển mô-men hoặc giới hạn mô-men.
Trong hệ thống xả cuộn, động cơ có thể phải tạo mô-men hãm để giữ lực căng ổn định. Khi đó, kỹ sư cần tính toán thêm phương án xử lý năng lượng tái sinh, chẳng hạn điện trở hãm, bộ hãm hoặc hệ thống tái sinh phù hợp.
Biến tần cho máy huỷ giấy

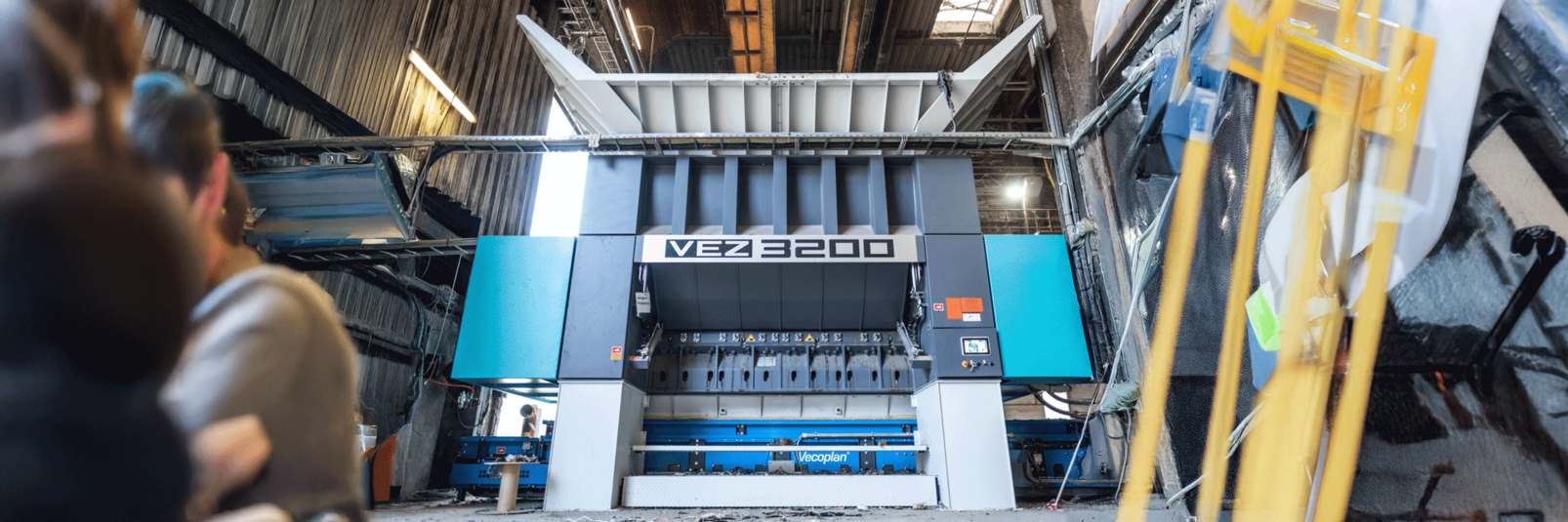

Biến tần cho máy hủy giấy giúp điều chỉnh tốc độ và mô-men của động cơ theo lượng vật liệu đưa vào. Với tải nặng hoặc giấy bị dồn, biến tần có thể hỗ trợ duy trì lực nghiền, đảo chiều khi kẹt và hạn chế dòng điện tăng cao lúc khởi động. Nhờ đó, máy vận hành ổn định hơn, giảm tác động lên động cơ và bộ phận cắt, đồng thời tiết kiệm điện khi xử lý lượng giấy thay đổi. Khi lựa chọn biến tần, cần chú ý đến dòng định mức, mô-men khởi động, khả năng quá tải và chế độ làm việc thực tế của máy.
Hệ thống xử lý nước thải trong ngành giấy
Nhà máy giấy sử dụng lượng nước đáng kể trong các công đoạn chuẩn bị bột, rửa, xeo và vệ sinh. Hệ thống xử lý nước thải vì vậy thường có nhiều bơm, máy khuấy, quạt thổi khí và thiết bị tuần hoàn.
Biến tần giúp điều chỉnh công suất của từng thiết bị dựa trên mực nước, áp suất, lưu lượng hoặc yêu cầu của quá trình xử lý. Máy thổi khí có thể thay đổi tốc độ theo nhu cầu cấp khí, trong khi bơm nước thải được điều khiển theo mức nước trong bể. Giải pháp này giúp hệ thống vận hành linh hoạt hơn, giảm tình trạng đóng ngắt động cơ liên tục và hạn chế lãng phí điện khi nhu cầu xử lý thấp hơn công suất thiết kế.
Lợi ích của biến tần đối với ngành giấy

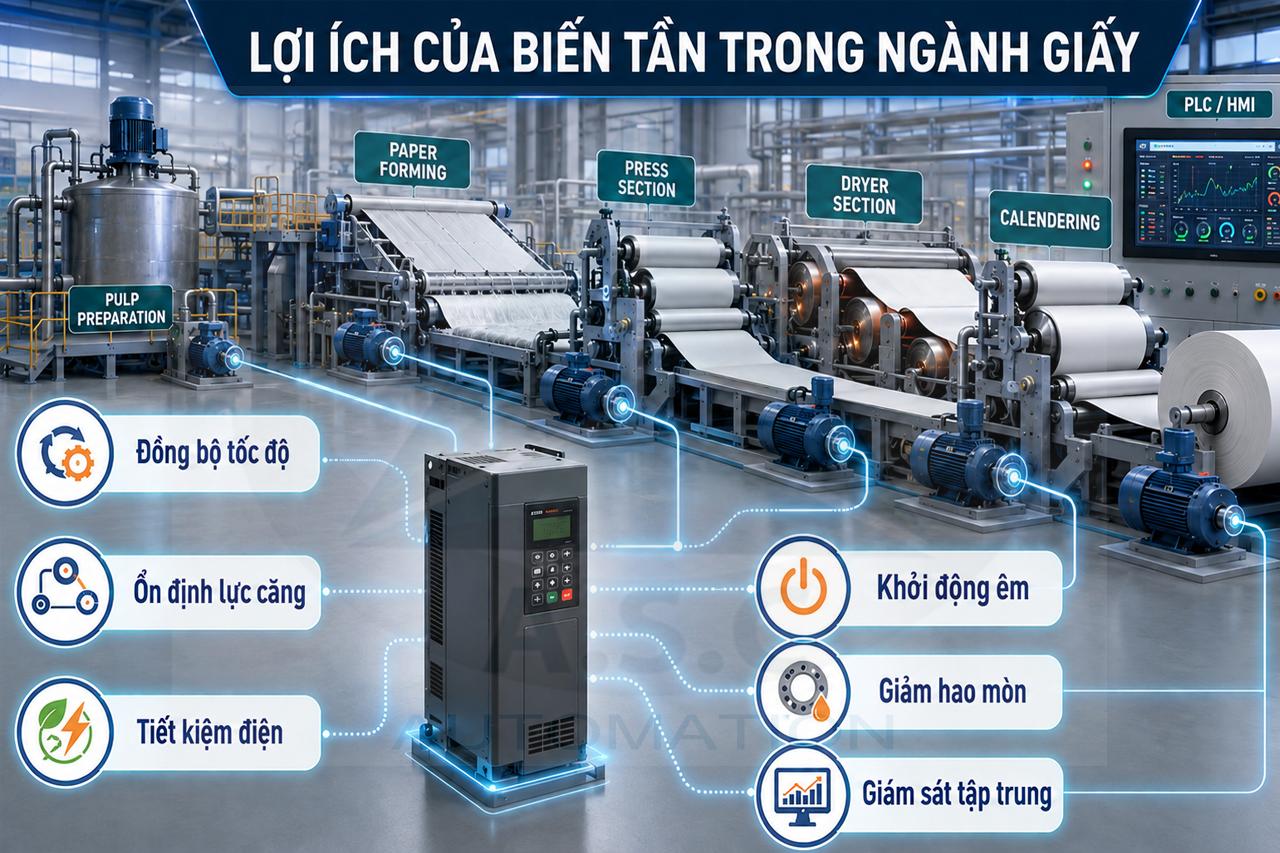

Khi được lựa chọn và cài đặt phù hợp, biến tần nhà máy giấy mang lại các lợi ích sau:
- Điều chỉnh tốc độ chính xác theo từng công đoạn sản xuất.
- Duy trì sự phối hợp giữa các nhóm truyền động trên dây chuyền.
- Ổn định lực căng trong quá trình xeo, cán, cuộn và xả cuộn.
- Giảm nguy cơ giấy bị nhăn, chùng, lệch hoặc đứt.
- Tiết kiệm điện cho bơm, quạt và những tải có nhu cầu thay đổi.
- Hạn chế dòng điện lớn khi khởi động trực tiếp.
- Giảm sốc cơ học lên trục, hộp số, khớp nối và dây đai.
- Cho phép thay đổi tốc độ theo từng loại giấy và kế hoạch sản xuất.
- Hỗ trợ bảo vệ, chẩn đoán và ghi nhận trạng thái vận hành.
- Kết nối hệ thống điều khiển tập trung thông qua PLC, HMI hoặc SCADA.
Biến tần không tự động giải quyết mọi vấn đề của dây chuyền. Hiệu quả cuối cùng còn phụ thuộc vào việc khảo sát tải, chọn thiết bị, thiết kế tủ điện, lập trình điều khiển và hiệu chỉnh tại máy.

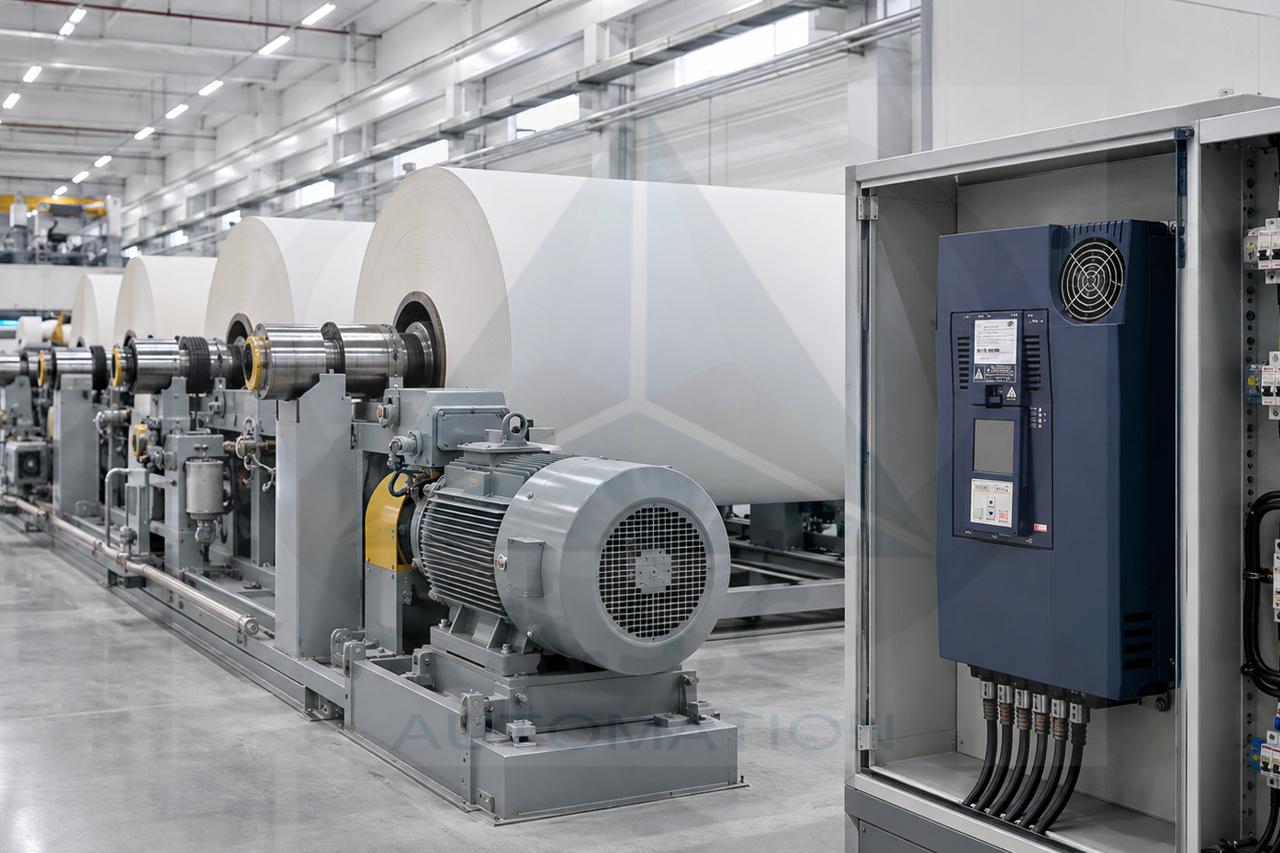

Giải pháp lắp đặt biến tần cho nhà máy giấy
Giải pháp lắp đặt biến tần điều khiển tốc độ động cơ
Đối với bơm, quạt, máy khuấy hoặc động cơ đơn lẻ, giải pháp thường bao gồm biến tần, thiết bị đóng cắt và bảo vệ, cuộn kháng hoặc bộ lọc khi cần thiết, cùng hệ thống điều khiển tại chỗ hoặc từ PLC.
Quy trình triển khai cần bắt đầu bằng việc khảo sát:
- Thu thập thông số động cơ và nguồn điện.
- Đo dòng điện trong các chế độ vận hành.
- Xác định đặc tính tải và mô-men khởi động.
- Kiểm tra điều kiện nhiệt độ, độ ẩm và bụi tại vị trí lắp đặt.
- Xác định chế độ điều khiển và tín hiệu phản hồi.
- Thiết kế tủ điện, thông gió hoặc làm mát.
- Cài đặt thông số, chạy thử và hiệu chỉnh tại máy.

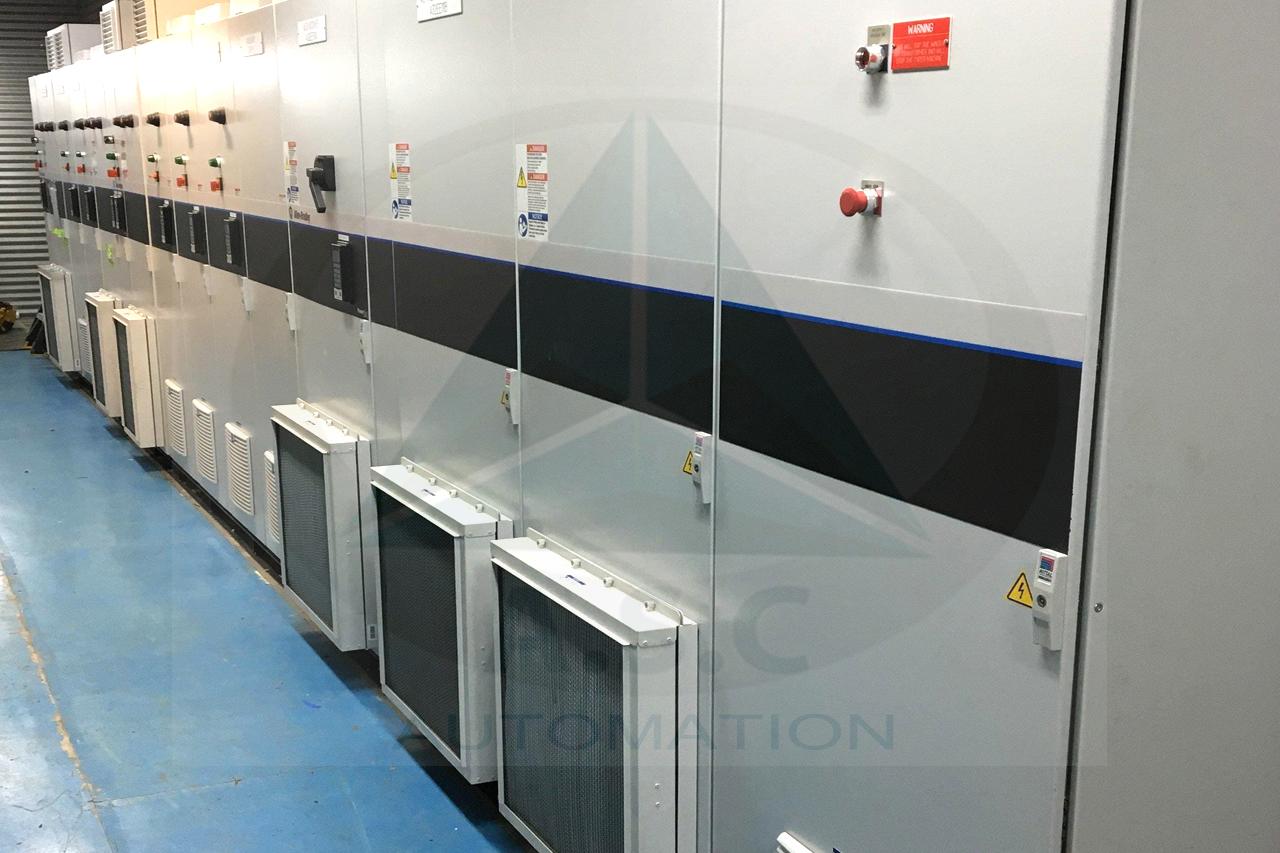

Trong môi trường nhiều bụi và độ ẩm, biến tần nên được đặt trong tủ điện có cấp bảo vệ phù hợp. Cần duy trì luồng làm mát, vệ sinh tủ định kỳ và tránh để bụi giấy tích tụ gây cản trở tản nhiệt. Nếu cáp động cơ dài, kỹ sư cần đánh giá ảnh hưởng của điện áp phản xạ, nhiễu điện từ và dòng rò. Cuộn kháng, bộ lọc dV/dt hoặc bộ lọc sin có thể được xem xét tùy theo công suất, chiều dài cáp và yêu cầu của nhà sản xuất.

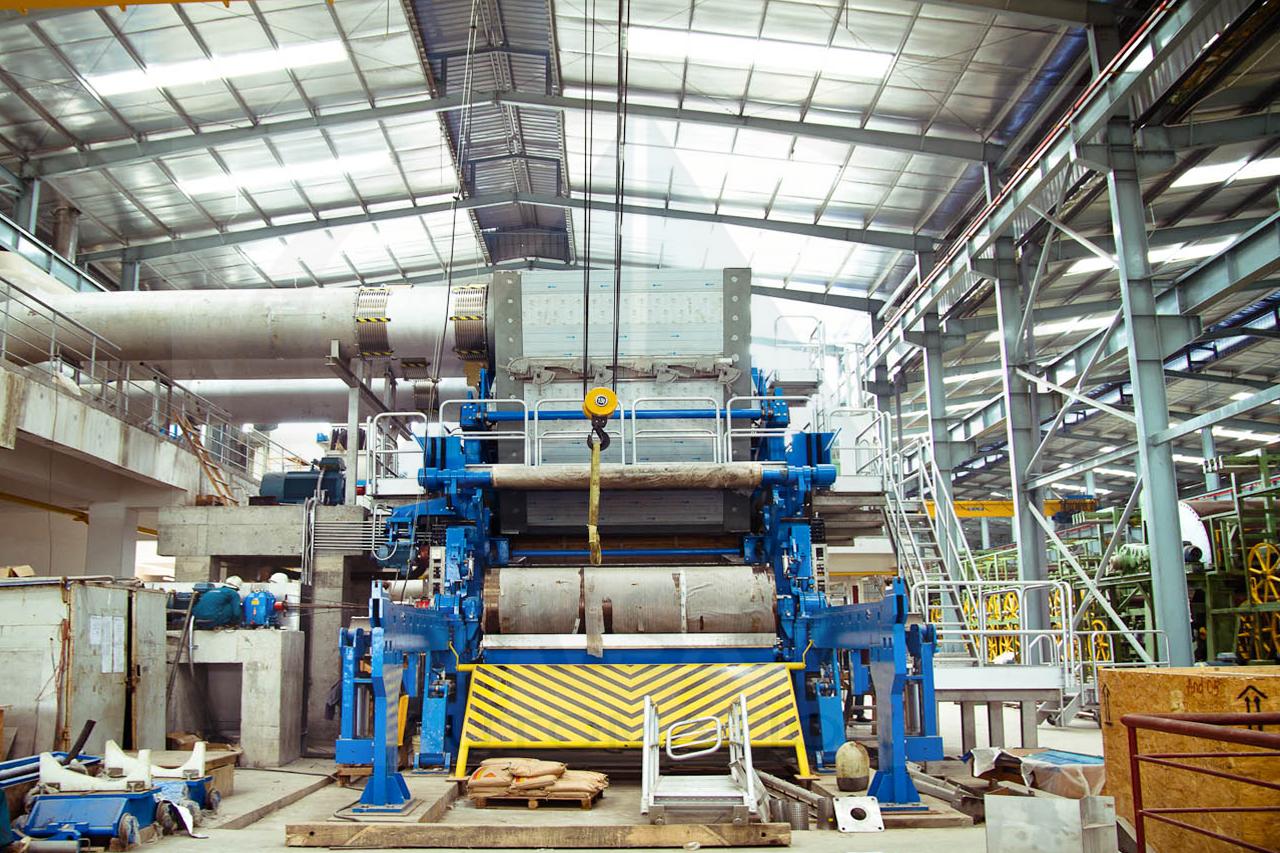

Giải pháp điều khiển đồng bộ hệ thống máy xeo giấy tốc độ cao
Đối với máy xeo gồm nhiều trục, giải pháp phù hợp thường là hệ thống truyền động đa trục. PLC hoặc bộ điều khiển trung tâm phát tốc độ tham chiếu, trong khi biến tần của từng phân đoạn điều chỉnh theo tỷ lệ riêng.
Cấu trúc có thể gồm:
- Bộ điều khiển trung tâm quản lý tốc độ toàn dây chuyền.
- Tốc độ tham chiếu chính được tạo bởi PLC, bộ điều khiển trung tâm hoặc một truyền động master, tùy theo kiến trúc của hệ thống.
- Các biến tần slave điều khiển từng nhóm trục.
- Encoder phản hồi tại những vị trí cần độ chính xác cao.
- Loadcell hoặc dancer roll để phản hồi lực căng.
- Mạng truyền thông công nghiệp để trao đổi dữ liệu.
- HMI hiển thị tốc độ, dòng điện, mô-men, lực căng và cảnh báo.
Tỷ lệ tốc độ giữa các phân đoạn phải được hiệu chỉnh theo cấu tạo máy, loại giấy và trạng thái vận hành. Khi tăng hoặc giảm tốc toàn dây chuyền, các trục cần thay đổi tốc độ theo cùng một quy luật để hạn chế dao động lực căng.
Ngoài thuật toán điều khiển, giải pháp còn phải tính đến tình huống dừng khẩn cấp, mất tín hiệu phản hồi, mất truyền thông hoặc một trục bị quá tải. Trình tự dừng máy cần được thiết kế để không làm đứt giấy hoặc gây nguy hiểm cho thiết bị và người vận hành.
Lựa chọn biến tần phù hợp cho ngành giấy
Không có một loại biến tần phù hợp cho mọi vị trí trong nhà máy. Thiết bị cần được lựa chọn theo đặc tính của từng nhóm tải:
| Ứng dụng | Yêu cầu điều khiển chính |
|---|---|
| Bơm và quạt | Điều chỉnh lưu lượng, PID, tiết kiệm điện |
| Máy nghiền, hydrapulper | Mô-men lớn, chịu quá tải, kiểm soát kẹt tải |
| Máy xeo, ép và sấy | Đồng bộ tốc độ, phản hồi encoder, truyền thông |
| Máy cán giấy | Ổn định tốc độ, mô-men và chất lượng bề mặt |
| Máy cuộn, xả cuộn | Điều khiển lực căng, mô-men và đường kính cuộn |
| Máy cắt giấy | Điều khiển cấp liệu, tốc độ và phối hợp chu kỳ cắt |
| Hệ thống nước thải | PID, vận hành luân phiên và bảo vệ động cơ |
Khi lựa chọn biến tần cho nhà máy giấy, cần kiểm tra điện áp nguồn, dòng định mức, khả năng quá tải, đặc tính mô-men, loại động cơ, chế độ điều khiển, encoder, phương án hãm, giao thức truyền thông và điều kiện lắp đặt.

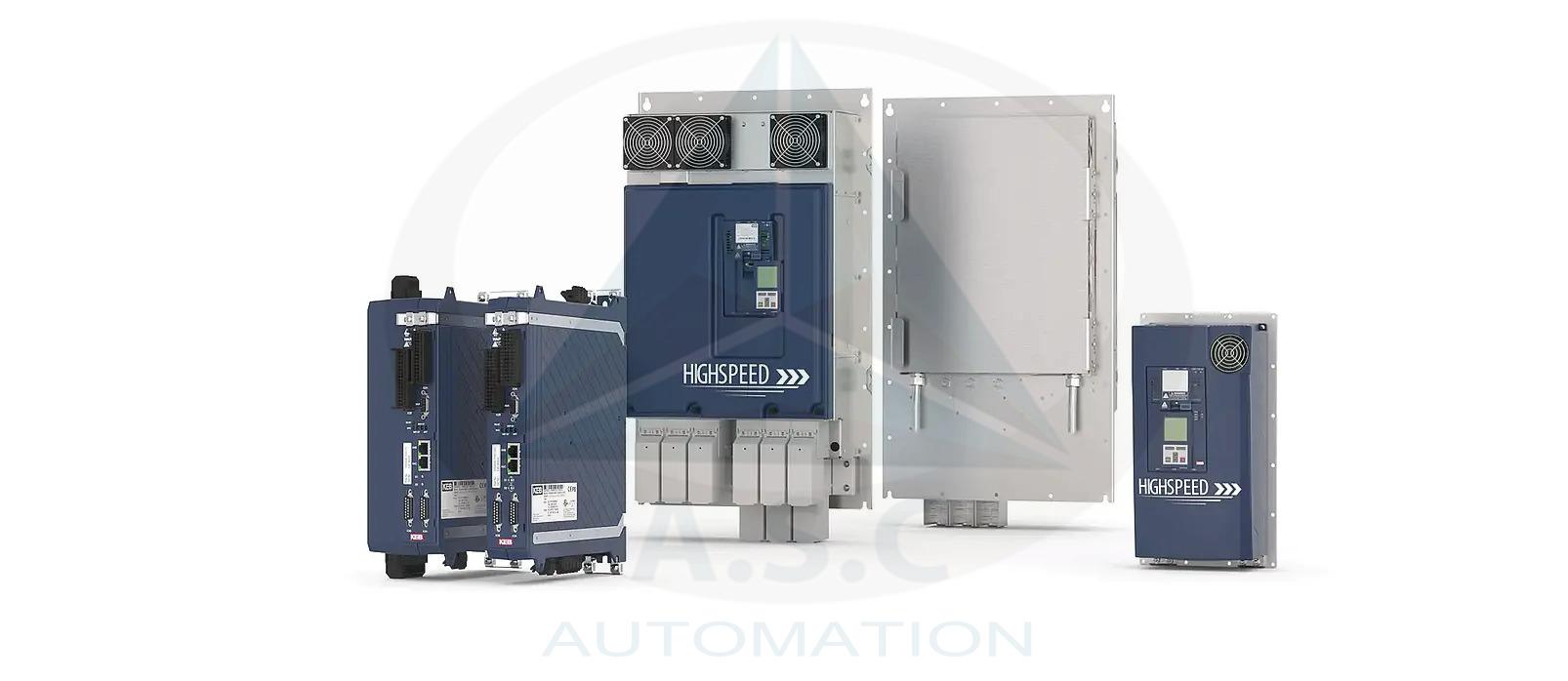

KEB cung cấp nhiều dòng biến tần và servo drive phù hợp với các yêu cầu điều khiển trong ngành giấy, từ tải mô-men lớn đến hệ thống đồng bộ nhiều trục. COMBIVERT F6 có thể điều khiển máy nghiền bột, máy xeo, máy ép, máy sấy và máy cuộn; COMBIVERT S6 phù hợp với cơ cấu servo, máy cắt và các trục cần điều khiển chuyển động chính xác. Hai dòng này có thể kết hợp với encoder, cảm biến lực căng và bộ điều khiển C6 để xây dựng hệ thống truyền động đồng bộ nhiều trục.
Bên cạnh biến tần, KEB còn cung cấp động cơ, phanh, điện trở hãm, cuộn kháng và bộ lọc, hỗ trợ hình thành giải pháp truyền động ngành giấy đồng bộ. Với dây chuyền đang sử dụng COMBIVERT F5, doanh nghiệp có thể sửa chữa, dự phòng hoặc nâng cấp lên F6 và S6 tùy theo tình trạng thực tế.
Đơn vị cung cấp giải pháp cho nhà máy giấy uy tín
Với hơn 17 năm kinh nghiệm trong lĩnh vực biến tần và truyền động công nghiệp, A.S.C VN cung cấp giải pháp cho nhiều công đoạn trong dây chuyền sản xuất giấy, từ nghiền bột, bơm, quạt đến xeo, ép, sấy, cán và cuộn thành phẩm.
A.S.C VN hỗ trợ:
- Khảo sát động cơ và đặc tính tải tại nhà máy.
- Tư vấn lựa chọn biến tần theo từng công đoạn.
- Thiết kế giải pháp điều khiển tốc độ và lực căng.
- Cài đặt, chạy thử và hiệu chỉnh biến tần.
- Đồng bộ nhiều trục trong hệ thống máy xeo.
- Tích hợp biến tần với PLC, HMI và mạng truyền thông.
- Sửa chữa, bảo trì và thay thế biến tần đang vận hành.
- Tư vấn nâng cấp hệ thống truyền động cũ nhằm hạn chế thời gian dừng máy.
Một hệ thống biến tần hiệu quả cần được thiết kế dựa trên thông số thực tế, không chỉ dựa vào công suất ghi trên nhãn động cơ. Nếu doanh nghiệp đang cần lắp mới, cải tạo hoặc xử lý sự cố biến tần cho nhà máy giấy, hãy liên hệ ngay qua số Hotline/Zalo: 0917.113.068 của A.S.C VN để được khảo sát và tư vấn giải pháp phù hợp với dây chuyền.
