Biến tần máy cán giúp kiểm soát tốc độ, mô-men và đồng bộ động cơ, giúp máy vận hành ổn định, nâng cao chất lượng sản phẩm và tối ưu hiệu suất. Tuy nhiên, mỗi loại máy cán có yêu cầu khác nhau, vì vậy cần lựa chọn biến tần phù hợp với đặc tính tải và công nghệ.
Dưới đây là các tiêu chí lựa chọn theo từng loại máy cán và một số dòng biến tần phổ biến để bạn tham khảo.
- 1.Biến tần máy cán là gì?
- 2.Biến tần máy cán dùng để làm gì?
- 3.Tiêu chí kỹ thuật khi chọn biến tần máy cán
- 4.Nên ưu tiên gì khi chọn biến tần cho từng loại máy cán?
- 5.Điều khiển lực căng máy cán là gì?
- 6.Sơ đồ hệ thống biến tần trong máy cán
- 7.Các dòng biến tần máy cán phổ biến hiện nay
- 8.Vì sao KEB phù hợp với nhiều ứng dụng máy cán?
- 9.Lắp đặt biến tần cho máy cán cần lưu ý gì?
Biến tần máy cán là gì?
Biến tần máy cán là thiết bị điều khiển tốc độ và mô-men của động cơ truyền động trong hệ thống máy cán. Thông qua việc thay đổi tần số và điện áp cấp cho motor, biến tần giúp điều chỉnh tốc độ quay của trục cán theo yêu cầu công nghệ.
Tùy cấu hình máy, biến tần có thể điều khiển một hoặc nhiều động cơ, kết hợp với PLC, encoder, load cell hoặc các thiết bị phản hồi khác để tạo thành hệ thống điều khiển hoàn chỉnh.
Trong một hệ thống máy cán, biến tần có thể được sử dụng cho:
- Động cơ trục cán chính.
- Động cơ kéo vật liệu.
- Động cơ cuộn nhả và cuộn thu.
- Động cơ ép hoặc điều chỉnh khe cán.
- Các trục cán phụ.
- Hệ thống băng tải cấp và xả liệu.
Với những hệ thống yêu cầu độ chính xác cao, biến tần còn có thể làm việc ở chế độ vòng kín (closed-loop) thông qua encoder để kiểm soát chính xác tốc độ và mô-men.
Biến tần máy cán dùng để làm gì?
- Điều chỉnh tốc độ động cơ: Biến tần máy cán cho phép thay đổi tốc độ trục cán theo từng giai đoạn sản xuất. Người vận hành có thể điều chỉnh tốc độ từ HMI, PLC hoặc tín hiệu analog/communication tùy cấu hình.
- Kiểm soát mô-men: Đối với máy cán tải nặng, mô-men là yếu tố quan trọng. Biến tần vector có khả năng kiểm soát mô-men tốt hơn so với phương pháp điều khiển V/F thông thường, đặc biệt khi motor hoạt động ở tốc độ thấp.
- Đồng bộ nhiều trục cán: Máy cán có nhiều motor cần duy trì quan hệ tốc độ giữa các trục. Biến tần có thể phối hợp với PLC hoặc hệ thống điều khiển chuyển động để đồng bộ các motor.
- Điều khiển lực căng: Với máy cán màng, cán sợi, cán giấy hoặc các dây chuyền có cuộn nhả/cuộn thu, biến tần có thể tham gia vào hệ thống điều khiển lực căng tension control để duy trì lực căng ổn định.
- Hãm và xử lý năng lượng tái sinh: Khi giảm tốc nhanh hoặc khi tải có xu hướng kéo motor, năng lượng có thể trả về DC Bus. Lúc này cần tính toán giải pháp điện trở hãm, bộ hãm hoặc hệ thống tái sinh phù hợp.
Tiêu chí kỹ thuật khi chọn biến tần máy cán
- Công suất & dòng định mức: Chọn theo dòng motor, điện áp và đặc tính tải, không chỉ dựa vào kW.
- Mô-men xoắn: Ưu tiên biến tần có khả năng điều khiển vector và tạo mô-men tốt ở tốc độ thấp.
- Khả năng quá tải: Kiểm tra mức và thời gian chịu quá tải để đáp ứng các thời điểm tải tăng đột ngột khi cán.
- Dải tốc độ: Nếu máy cần chạy tốc độ thấp nhưng vẫn giữ mô-men lớn, cần biến tần có khả năng điều khiển tốt ở tốc độ thấp.
- Đồng bộ nhiều motor: Với máy cán nhiều trục, cần hỗ trợ đồng bộ tốc độ, master–slave, truyền thông giữa các drive để kiểm soát vật liệu ổn định.
- Feedback/Encoder: Khi yêu cầu độ chính xác và ổn định cao, có thể sử dụng encoder và điều khiển vòng kín (closed-loop).
- Tension control: Với dây chuyền cán/xả cuộn có yêu cầu kiểm soát lực căng, cần lựa chọn drive có khả năng điều khiển mô-men và tension control phù hợp.

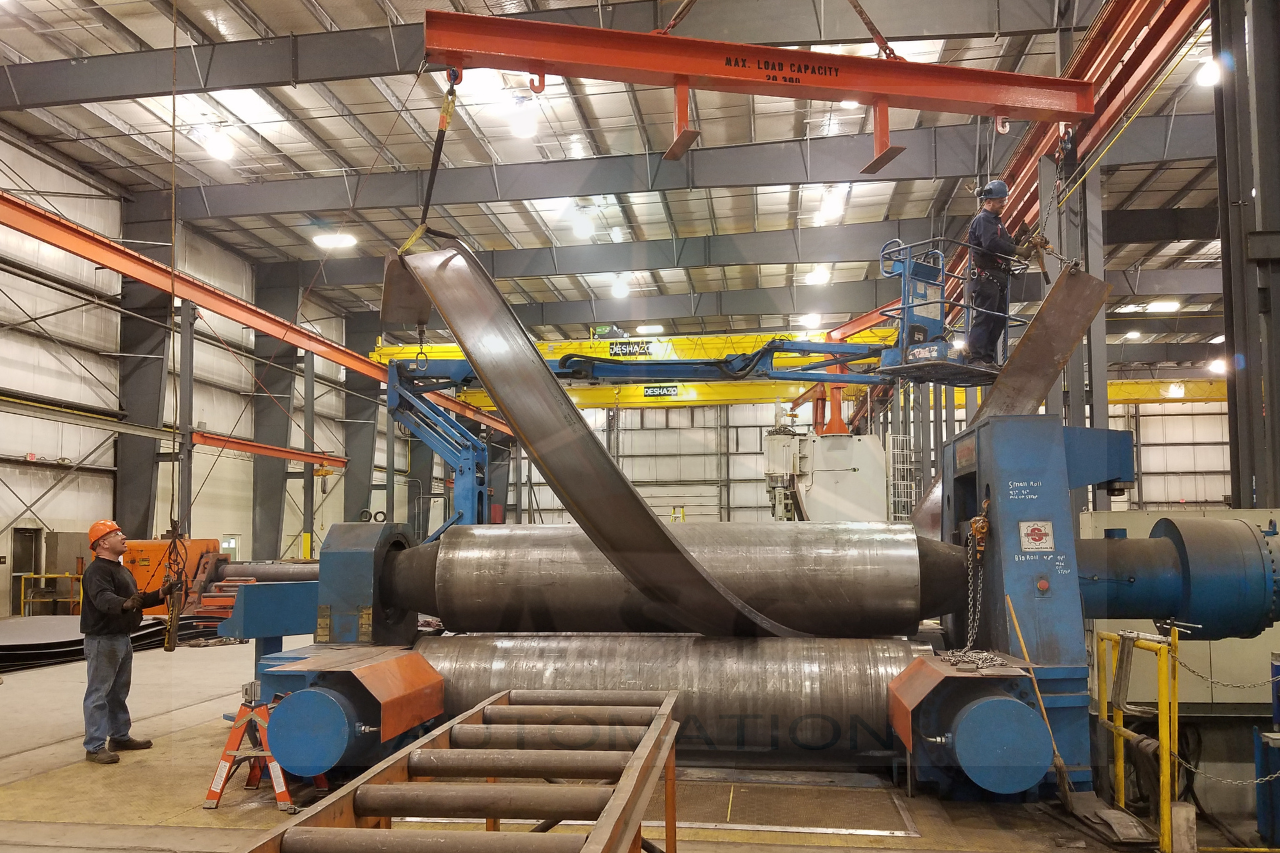

Nên ưu tiên gì khi chọn biến tần cho từng loại máy cán?
Không phải mọi máy cán đều có cùng đặc tính tải. Vì vậy, tiêu chí lựa chọn biến tần cũng cần thay đổi theo từng ứng dụng.
| Loại máy | Yêu cầu cần ưu tiên |
| Máy cán kéo | Mô-men kéo, tốc độ, khả năng quá tải |
| Máy cán nhựa | Tốc độ ổn định, mô-men, vận hành liên tục |

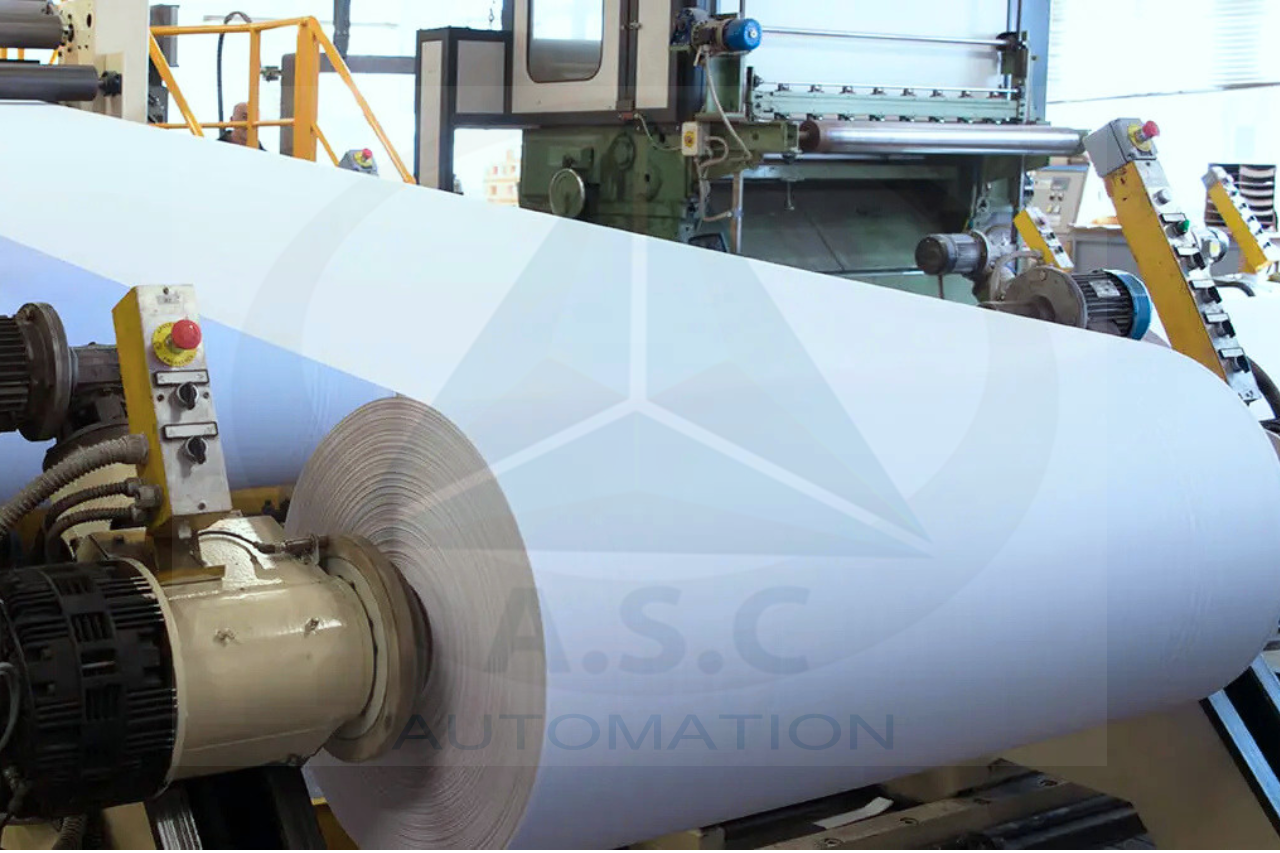

| Máy cán màng | Điều khiển lực căng, đồng bộ, encoder |
| Máy cán cao su | Mô-men lớn, quá tải, tốc độ thấp |
| Máy cán tôn | Tốc độ, đồng bộ, lực căng |
| Máy cán thép | Mô-men rất lớn, quá tải, đáp ứng động |
| Máy cán sợi | Tốc độ, tension, đồng bộ nhiều trục |
Đối với từng cấu tạo máy cán:
Máy cán tải nặng → ưu tiên mô-men và quá tải
Ví dụ máy cán thép, cao su. Không nên chỉ nhìn công suất motor. Biến tần phải chịu được các đợt tải tăng mạnh khi vật liệu đi vào khe cán.
Máy cán dạng cuộn → ưu tiên điều khiển lực căng
Với máy cán tôn, giấy, film, dây… thường có unwinder/rewinder. Lúc này biến tần phải phối hợp tốc độ giữa các motor và kiểm soát tension. Encoder hoặc closed-loop có thể rất quan trọng.
Máy cán nhiều trục → ưu tiên khả năng đồng bộ
Nếu nhiều motor cùng kéo vật liệu, sai lệch tốc độ giữa các trục có thể làm vật liệu bị trượt, nhăn hoặc đứt. Khi đó cần quan tâm đến synchronization, tốc độ phản hồi và khả năng giao tiếp giữa các drive.
Máy cán có quán tính lớn → phải tính đến tái sinh
Khi giảm tốc nhanh, năng lượng từ motor có thể trả ngược về DC bus. Khi đó phải tính phương án điện trở hãm hoặc bộ tái sinh, chứ không chỉ chọn biến tần theo công suất.
Điều khiển lực căng máy cán là gì?
Điều khiển lực căng máy cán (Tension Control) là quá trình duy trì lực căng của vật liệu trong một khoảng giá trị mong muốn khi vật liệu được kéo, cán, cuộn hoặc nhả.
Đây là yêu cầu quan trọng đối với các hệ thống sử dụng vật liệu dạng cuộn như màng, giấy, tôn, sợi, dây hoặc vật liệu polymer.
Biến tần điều khiển tension như thế nào?
Tùy thiết kế máy, hệ thống có thể sử dụng:
Encoder → Drive
hoặc:
Load Cell/Dancer → PLC/Controller → Drive → Motor
Biến tần có thể được điều khiển theo tốc độ hoặc mô-men để duy trì lực căng mong muốn.
Nên dùng biến tần thường hay Servo/Drive chuyên dụng cho máy cán?
Máy cán đơn giản, yêu cầu tốc độ không quá cao → có thể dùng biến tần thường.
Máy cán yêu cầu độ chính xác, đáp ứng nhanh, điều khiển lực căng (tension control) hoặc mô-men → nên dùng Servo/Drive chuyên dụng.

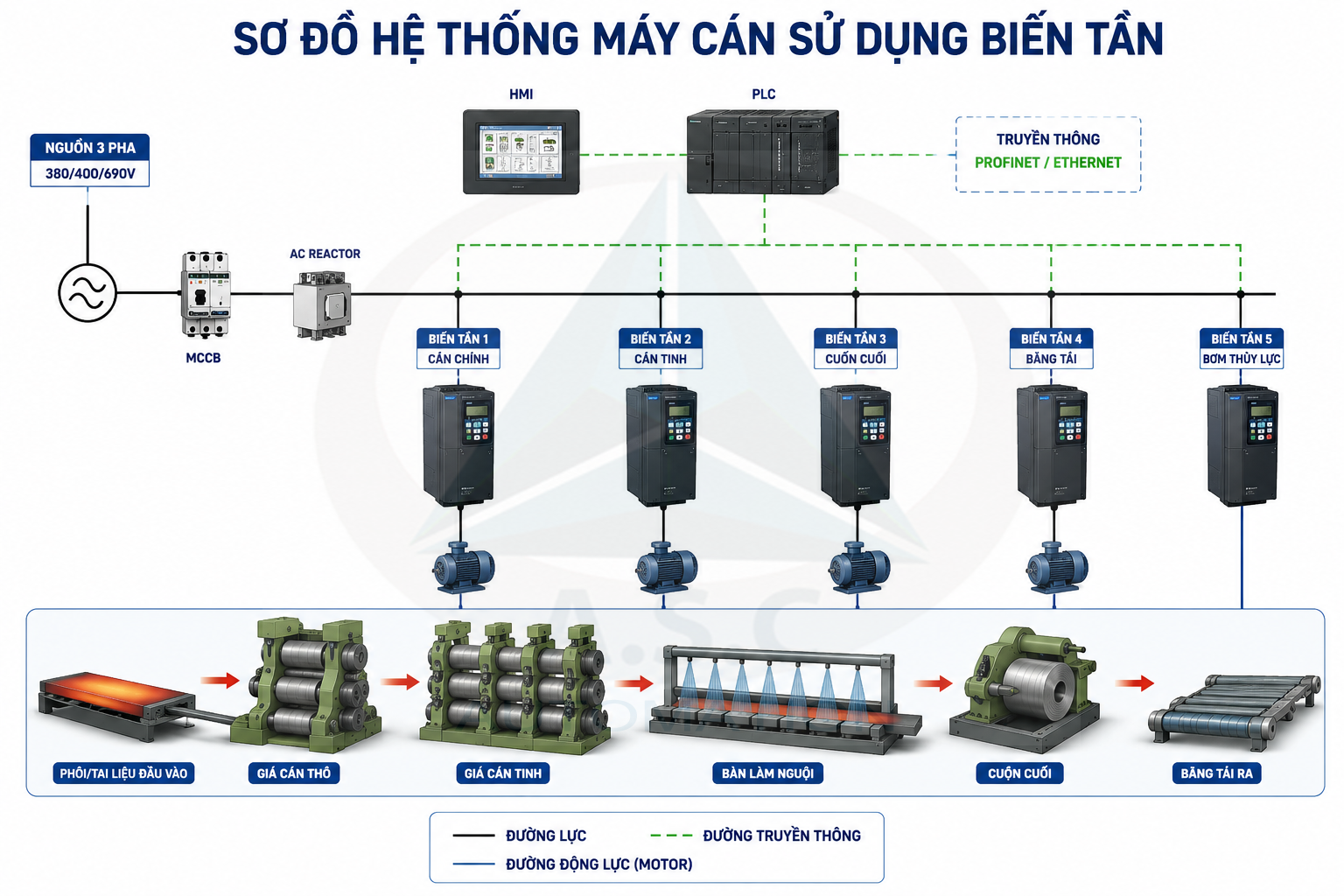

Sơ đồ hệ thống biến tần trong máy cán
PLC/HMI → Biến tần → Motor → Hộp số → Trục cán
Với máy cán dạng cuộn, có thể bổ sung:
Encoder / Load Cell → PLC/Drive → Điều khiển tốc độ hoặc mô-men
Việc lựa chọn cấu trúc điều khiển phụ thuộc vào yêu cầu về tốc độ, lực căng, độ chính xác và mức độ đồng bộ của dây chuyền.
Các dòng biến tần máy cán phổ biến hiện nay

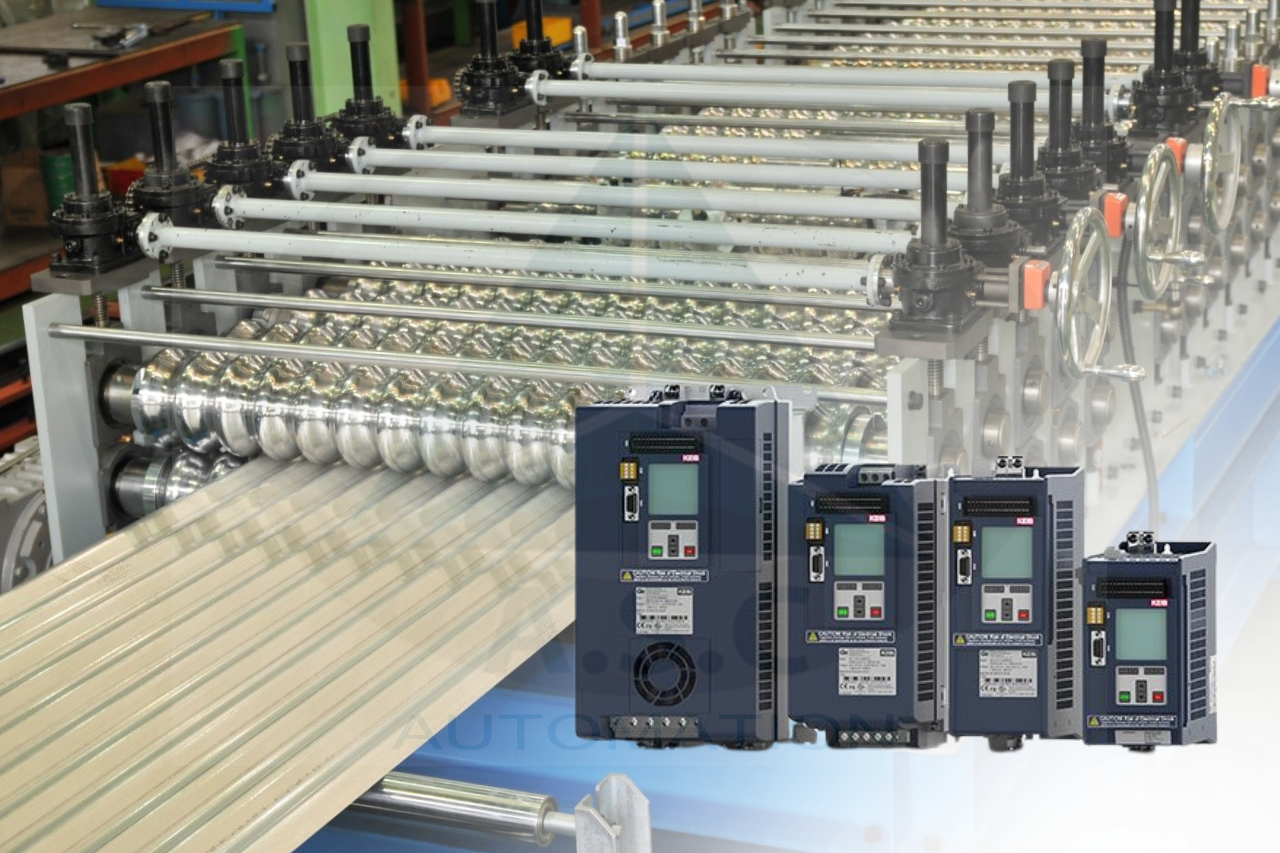

KEB COMBIVERT G6
Điểm mạnh: điều khiển tốc độ và mô-men ổn định, phù hợp các truyền động motor AC công nghiệp.
Với máy cán, G6 phù hợp cho các vị trí không yêu cầu đồng bộ chuyển động quá cao, chẳng hạn truyền động phụ, băng tải cấp liệu hoặc một số cụm cán có yêu cầu điều khiển tốc độ/mô-men ở mức thông thường. Đây là lựa chọn hợp lý nếu ưu tiên độ ổn định, cấu hình linh hoạt với mức chi phí đầu tư thấp.

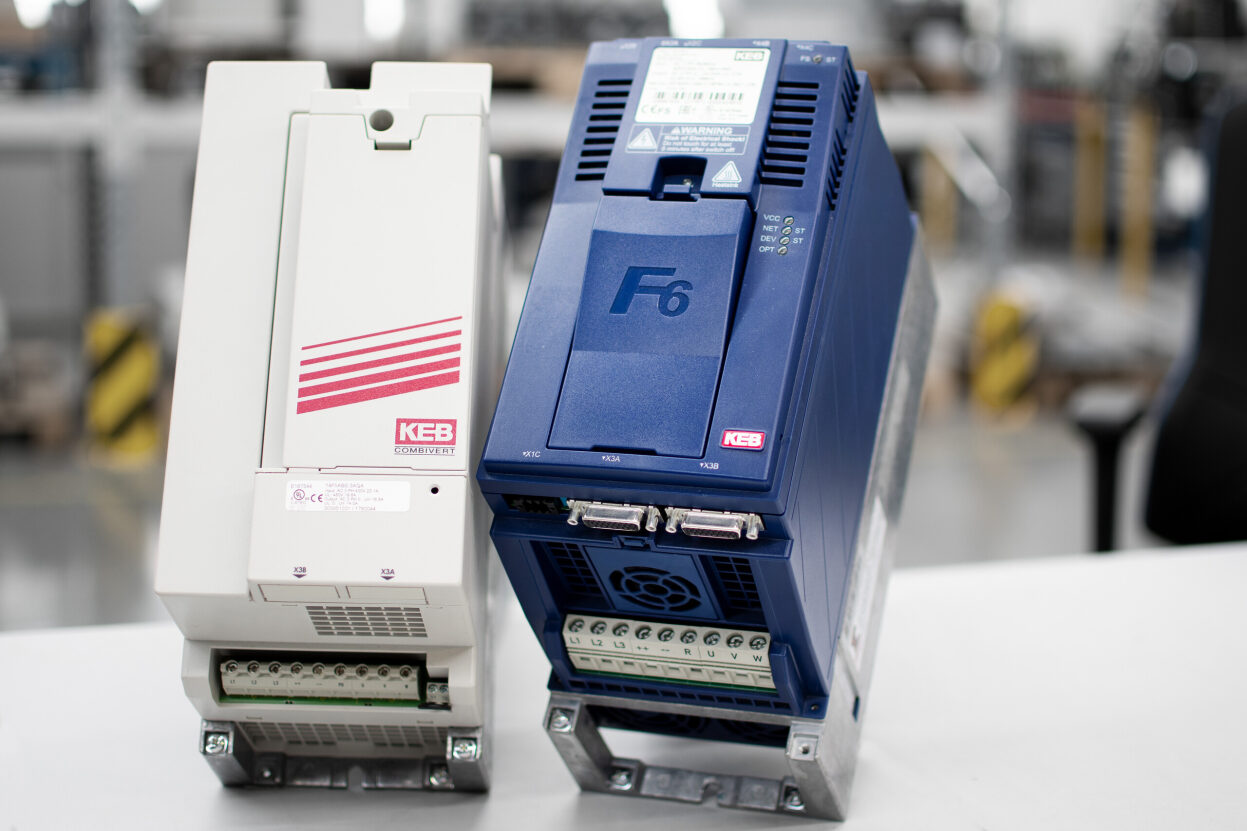

KEB COMBIVERT F6
Điểm mạnh: kết hợp khả năng của biến tần với motion control và feedback, phù hợp khi nhiều trục cần phối hợp với nhau.
Đối với máy cán, F6 là hệ thống truyền động đáng chú ý khi cần đồng bộ tốc độ giữa các trục, kiểm soát mô-men và tension control, đặc biệt ở những dây chuyền có nhiều công đoạn liên kết. Khả năng mở rộng feedback và các giao tiếp công nghiệp cũng giúp F6 phù hợp với hệ thống cán phức tạp, nhiều trục.

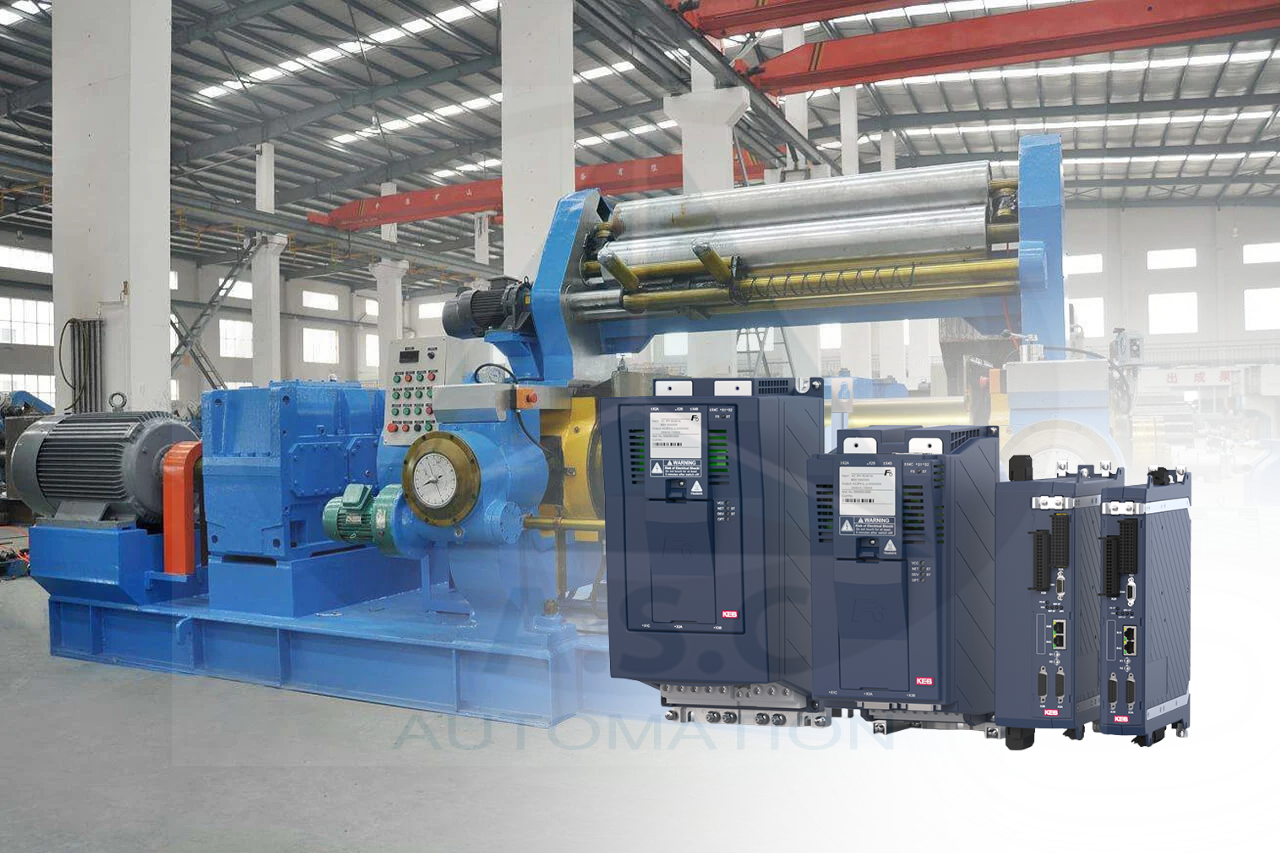

KEB COMBIVERT S6
Điểm mạnh: servo drive, nổi bật ở độ chính xác, đáp ứng động nhanh và điều khiển vị trí/tốc độ/mô-men.
S6 phù hợp hơn với các máy cán mà độ chính xác và khả năng đáp ứng nhanh là yếu tố quan trọng, ví dụ hệ thống cần thay đổi tốc độ nhanh, đồng bộ nhiều trục hoặc kiểm soát chuyển động chính xác. Tuy nhiên, không phải máy cán nào cũng cần đến servo; nếu ứng dụng chủ yếu yêu cầu tốc độ và mô-men thì G6/F6 có thể phù hợp hơn.
Vì sao KEB phù hợp với nhiều ứng dụng máy cán?
Một trong những lợi thế của nền tảng KEB là khả năng xây dựng nhiều cấu hình truyền động trên cùng hệ sinh thái.
- Sản xuất tại Đức.
- Công nghệ điều khiển động cơ và truyền động công nghiệp.
- Hỗ trợ nhiều chuẩn truyền thông.
- Có khả năng ứng dụng cho nhiều loại động cơ.
- Hỗ trợ điều khiển vòng hở và vòng kín tùy dòng/cấu hình.
- Có nhiều giải pháp feedback encoder/resolver tùy module.
- Có thể triển khai từ ứng dụng biến tần thông thường đến servo và motion control.
- Có thể mở rộng hệ thống theo yêu cầu tự động hóa.
Lắp đặt biến tần cho máy cán cần lưu ý gì?
- Nguồn điện và bảo vệ: Chọn CB, cầu chì và thiết bị bảo vệ phù hợp với công suất, dòng điện và cấu hình biến tần.
- Cáp động lực: Chọn tiết diện dây theo dòng tải và chiều dài đường dây. Với hệ thống yêu cầu EMC cao, nên sử dụng cáp phù hợp và đấu nối shield đúng kỹ thuật.
- Tiếp địa: Biến tần, motor, tủ điện và shield cáp cần được tiếp địa đúng kỹ thuật để giảm nhiễu và đảm bảo an toàn.
- Cáp encoder: Với hệ thống điều khiển vòng kín, cần dùng đúng loại cáp encoder và tách biệt với cáp động lực để hạn chế nhiễu tín hiệu feedback.
- Làm mát tủ điện: Máy cán thường vận hành liên tục nên cần đảm bảo thông gió và kiểm soát nhiệt độ tủ để tránh biến tần quá nhiệt, giảm tuổi thọ linh kiện.
- Điện trở hãm hoặc tái sinh: Máy cán có quán tính lớn hoặc giảm tốc thường xuyên cần tính toán năng lượng tái sinh để lựa chọn điện trở hãm hoặc hệ thống tái sinh năng lượng phù hợp.
Cài đặt và chạy thử
- Nhập đúng thông số motor.
- Kiểm tra chiều quay.
- Thực hiện auto-tuning nếu phù hợp.
- Kiểm tra tín hiệu điều khiển.
- Kiểm tra encoder/feedback.
- Chạy không tải.
- Tăng tải từng bước.
- Theo dõi dòng, mô-men, tốc độ và lỗi của biến tần.
Liên hệ tư vấn kỹ thuật

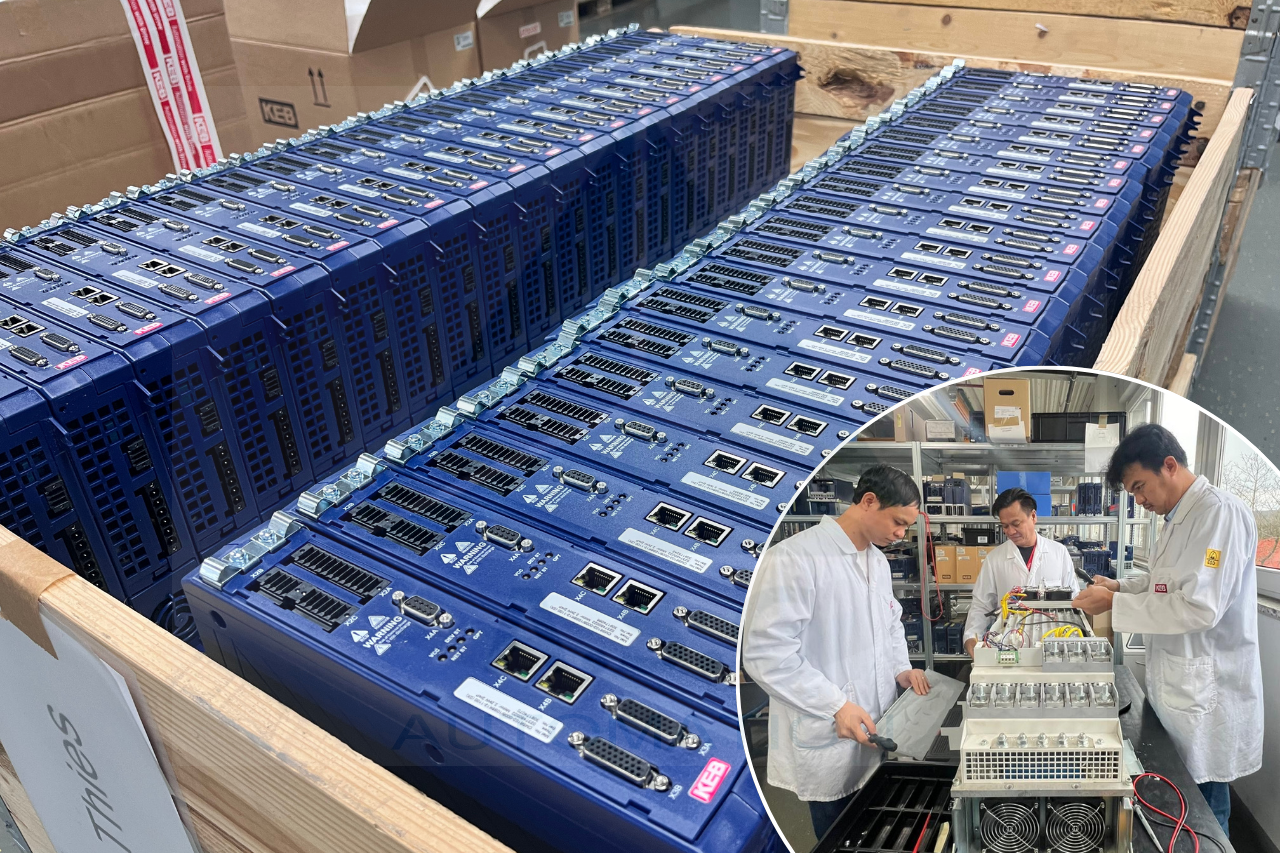

CÔNG TY TNHH KỸ THUẬT TỰ ĐỘNG A.S.C VIỆT NAM là đối tác độc quyền của KEB tại Việt Nam, cung cấp các giải pháp KEB cho hệ thống tự động hóa và truyền động công nghiệp.
