Biến tần cho quạt thông gió​: Lựa chọn sao cho tiết kiệm điện và tối ưu vận hành?

Đầu tư biến tần cho quạt thông gió là bài toán giữa chi phí thiết bị và phần điện năng tiết kiệm được trong quá trình vận hành. Với quạt công suất lớn, hoạt động nhiều giờ và thường xuyên phải thay đổi lưu lượng, biến tần có thể giúp giảm tốc độ khi nhu cầu thấp, từ đó giảm công suất tiêu thụ và chi phí điện. Trong bài viết này, A.S.C VN sẽ giúp bạn lựa chọn biến tần cho quạt hút hiệu quả, hướng dẫn lắp đặt và lựa chọn chính xác theo từng ứng dụng.

Biến tần cho quạt thông gió là gì?

Biến tần cho quạt thông gió là thiết bị điều khiển tốc độ động cơ bằng cách thay đổi tần số và điện áp cấp cho motor.

Thay vì để quạt hoạt động cố định ở 50 Hz, biến tần có thể điều chỉnh tốc độ theo nhu cầu thực tế. Khi nhu cầu thông gió giảm, tốc độ quạt có thể giảm theo; khi cần tăng lưu lượng, biến tần tăng tốc độ motor.

Việc điều chỉnh này đặc biệt phù hợp với các hệ thống quạt hoạt động trong thời gian dài và có nhu cầu thay đổi lưu lượng thường xuyên.

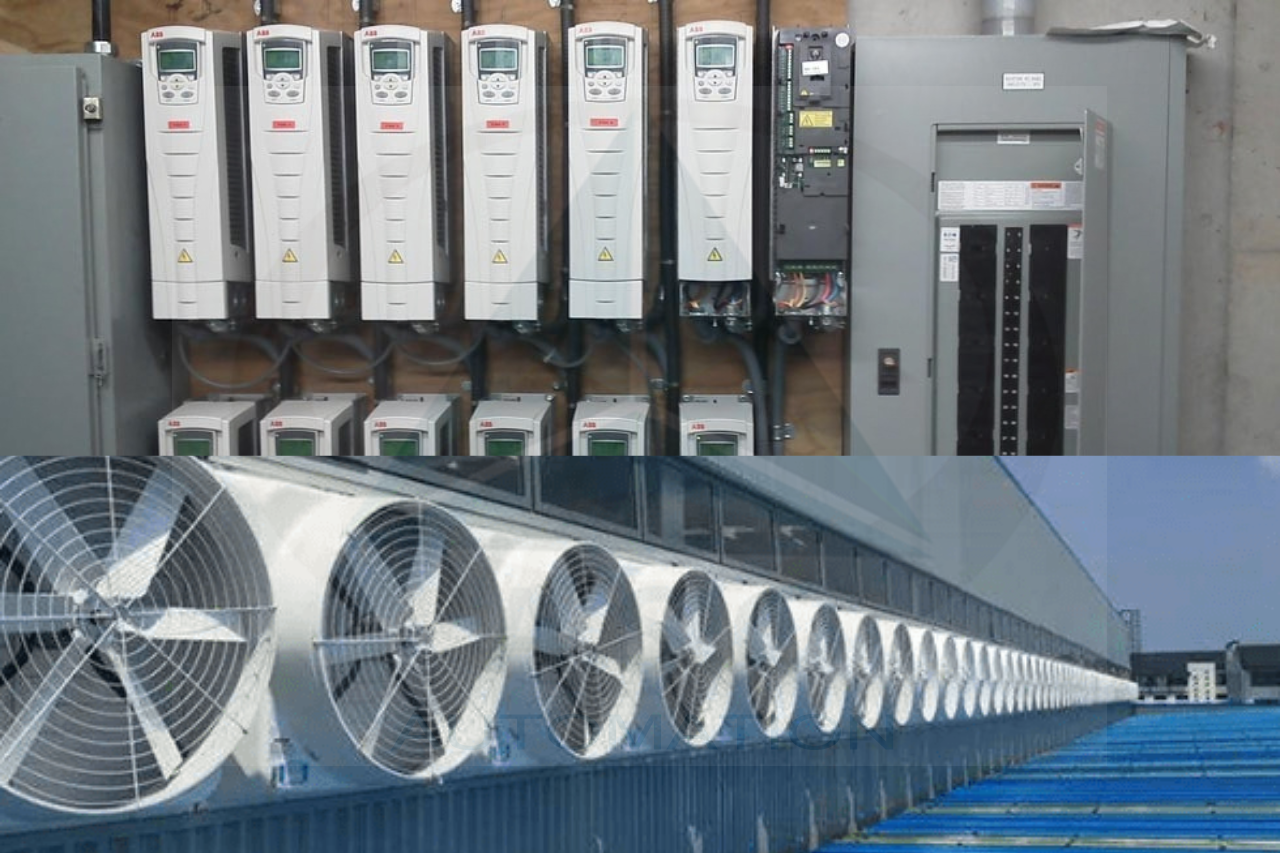

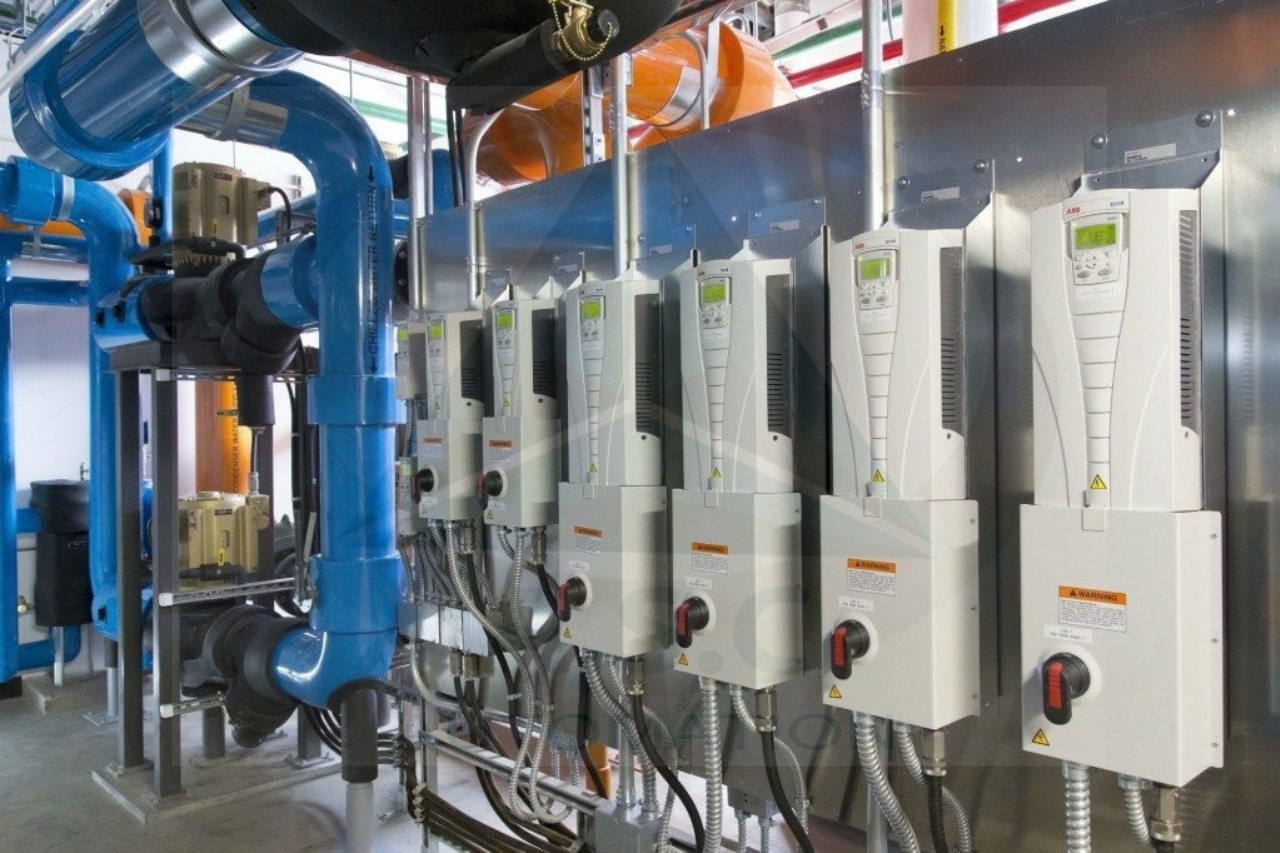

Bài toán tiết kiệm điện và chi phí khi dùng biến tần quạt hút

Giả sử một nhà máy sử dụng quạt 30 kW, vận hành trung bình 16 giờ/ngày, 300 ngày/năm. Sau khi lắp biến tần cho quạt thông gió, hệ thống giảm tốc độ trong những thời điểm nhu cầu thông gió thấp và mức điện năng tiêu thụ trung bình giảm khoảng 25%.

Nếu điện năng tiêu thụ trước khi lắp biến tần tương đương 30 kW và giá điện giả định là 2.500 đồng/kWh:

• Điện năng tiêu thụ mỗi năm: 30 × 16 × 300 = 144.000 kWh
• Chi phí điện mỗi năm: 144.000 × 2.500 = 360 triệu đồng
• Phần điện tiết kiệm ước tính: 360 × 25% = 90 triệu đồng/năm
• Nếu tổng chi phí đầu tư biến tần và lắp đặt là 90 triệu đồng, thời gian hoàn vốn khoảng 1 năm.

Đây chỉ là ví dụ minh họa. Khi tính thực tế, nhà máy cần dựa trên công suất và dòng motor, số giờ vận hành, tốc độ quạt thực tế, đặc tính hệ thống và giá điện để xác định mức tiết kiệm và thời gian hoàn vốn chính xác.

Chức năng của biến tần cho quạt thông gió

Lợi ích	Biến tần giúp gì?
Tiết kiệm điện	Giảm tốc độ quạt khi nhu cầu thông gió thấp, tránh chạy 100% liên tục
Điều chỉnh lưu lượng gió	Thay đổi tốc độ motor để đáp ứng lượng gió thực tế
Ổn định áp suất	Kết hợp cảm biến và PID để tự động giữ áp suất theo giá trị cài đặt
Khởi động êm	Tăng tốc từ từ, hạn chế dòng khởi động và tác động cơ khí
Tăng độ bền thiết bị	Giảm sốc cơ khí cho motor, cánh quạt, dây curoa và hệ truyền động
Giảm độ ồn	Khi không cần lưu lượng lớn, có thể giảm tốc độ quạt
Tự động hóa	Có thể kết hợp cảm biến, PLC/BMS để quạt tự thay đổi tốc độ theo nhiệt độ, áp suất hoặc lưu lượng
Bảo vệ motor	Hỗ trợ các chức năng bảo vệ như quá dòng, quá tải, mất pha, quá nhiệt… tùy dòng biến tần

Cách lựa chọn biến tần cho quạt thông gió cho từng dòng thực tế

Loại quạt	Mục đích chính	Tiêu chí cần ưu tiên khi chọn biến tần
Quạt hút công nghiệp	Hút khí nóng, bụi, hơi, khí thải	Lưu lượng, áp suất, quán tính cánh quạt, công suất/dòng motor, môi trường
Quạt cấp gió	Đưa không khí từ ngoài vào nhà xưởng, nhà hàng, tòa nhà	Lưu lượng, áp suất, độ ồn, khả năng điều chỉnh tốc độ
Quạt làm mát	Giải nhiệt cho máy móc, tủ điện, thiết bị công nghiệp	Công suất motor, nhiệt độ môi trường, thời gian vận hành, yêu cầu điều chỉnh tốc độ

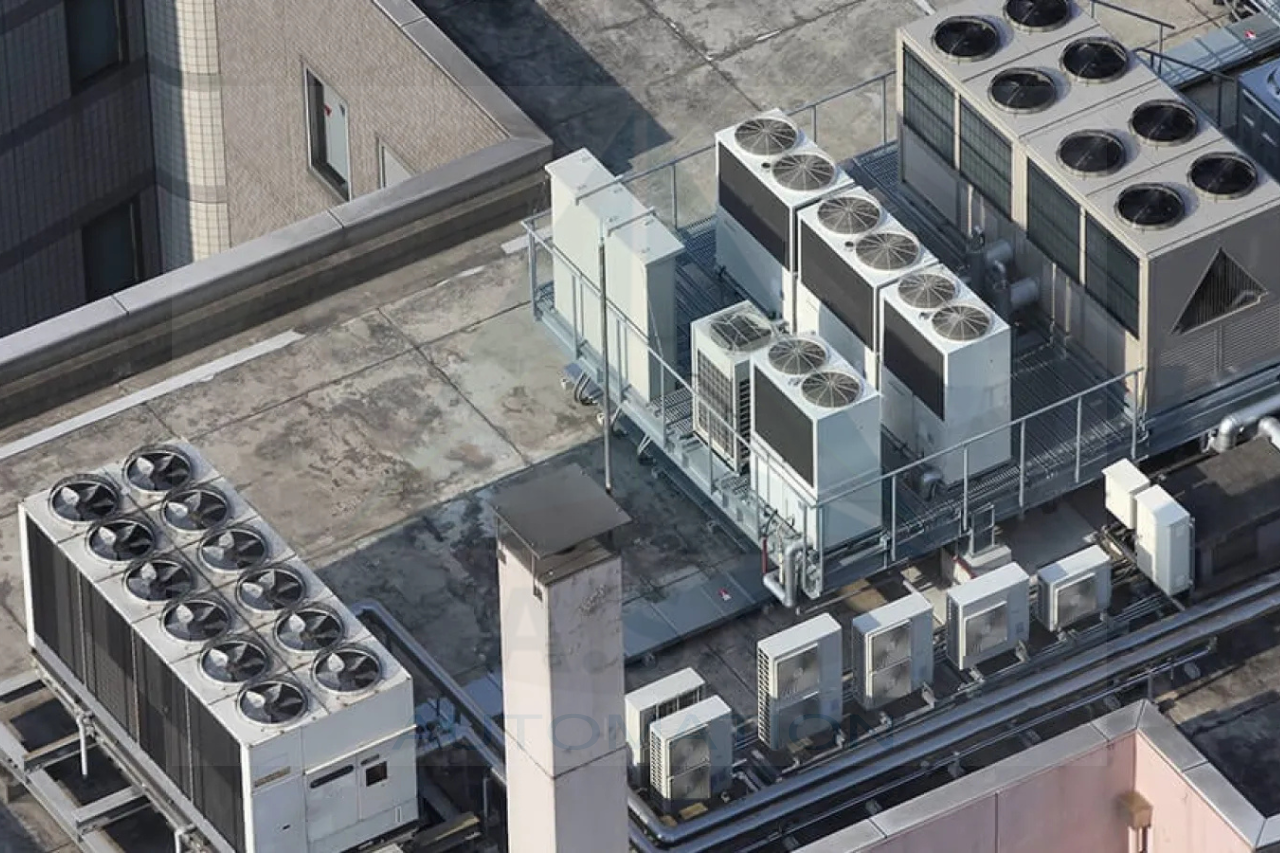

Quạt HVAC	Điều hòa và kiểm soát không khí trong tòa nhà/nhà máy	Lưu lượng, áp suất, PID, cảm biến nhiệt độ/áp suất, khả năng tích hợp BMS
Quạt hút bụi	Hút bụi từ dây chuyền, máy móc, khu vực sản xuất	Lưu lượng, áp suất, đặc tính tải, môi trường bụi, chế độ vận hành liên tục
Quạt công nghiệp công suất lớn	Thông gió, làm mát hoặc hút khí cho hệ thống quy mô lớn	Công suất/dòng motor, tải khởi động, quán tính, điều kiện môi trường, yêu cầu dự phòng

Các tiêu chí chung khi chọn biến tần cho quạt hút

Dù sử dụng cho loại quạt nào, khi lựa chọn biến tần cần đặc biệt quan tâm đến:

Tiêu chí	Nội dung cần kiểm tra
Motor	Công suất, điện áp, tần số, dòng định mức, tốc độ và loại motor. Ưu tiên đối chiếu dòng motor với dòng đầu ra của biến tần, không chỉ chọn theo kW.
Đặc tính tải	Đặc tính quạt, quán tính cánh quạt, tải khi khởi động và chế độ vận hành để chọn biến tần phù hợp.
Khả năng điều khiển	Nếu cần duy trì ổn định áp suất hoặc lưu lượng, nên chọn biến tần có PID và khả năng kết nối cảm biến.
Dải tần số & tăng giảm tốc	Cài đặt tần số tối thiểu/tối đa và thời gian tăng giảm tốc phù hợp với motor, cánh quạt và yêu cầu hệ thống.
Môi trường lắp đặt	Kiểm tra nhiệt độ, bụi, độ ẩm, khả năng tản nhiệt và điều kiện bảo vệ của tủ điện để đảm bảo biến tần vận hành ổn định.

Các tiêu chí chung khi chọn biến tần cho quạt thông gió để tiết kiệm điện và tăng độ bền

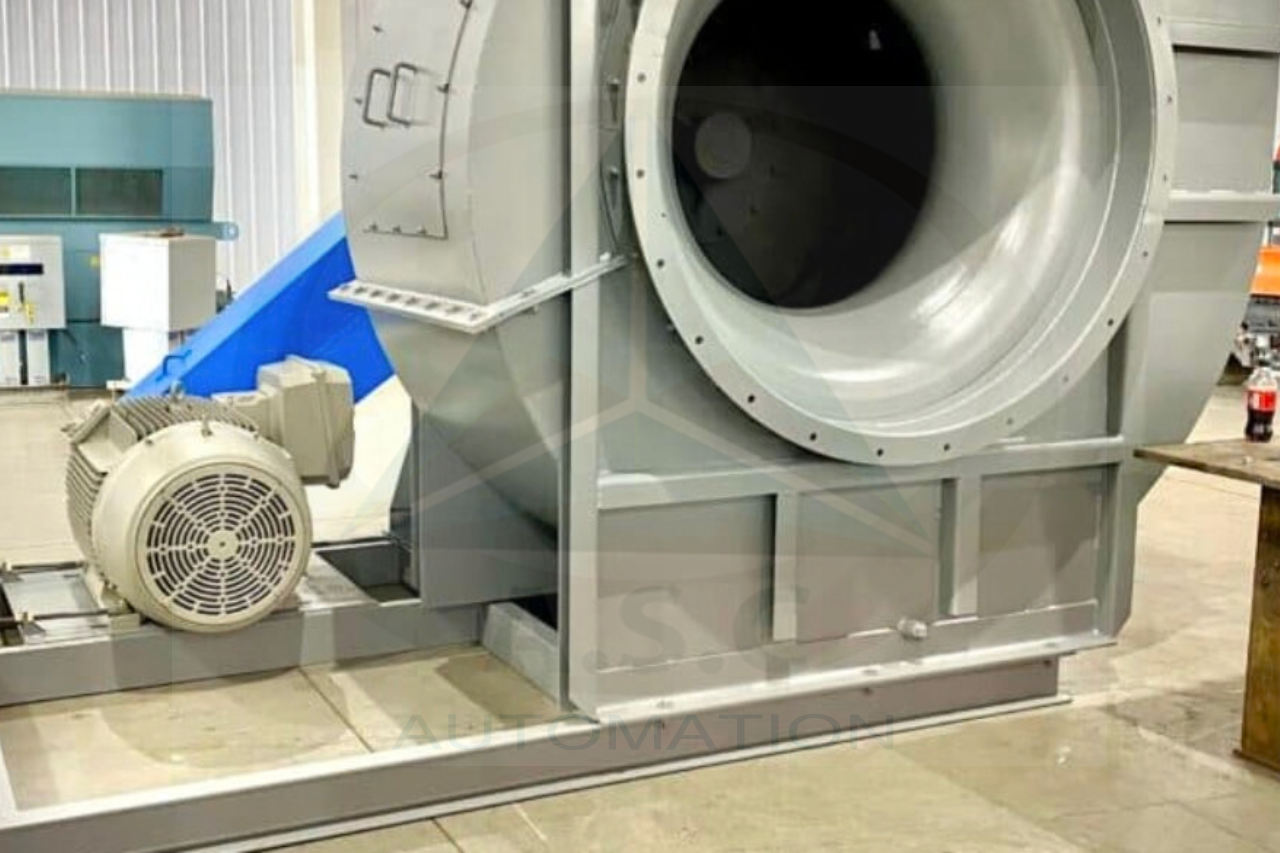

Chọn đúng theo dòng motor, không chỉ theo công suất

Công suất kW là thông số quan trọng nhưng chưa đủ.

Cần kiểm tra:

• Công suất motor
• Điện áp
• Tần số
• Dòng định mức
• Tốc độ motor
• Hệ số công suất
• Loại motor

Đặc biệt, khi lựa chọn biến tần cho quạt công nghiệp, cần đối chiếu dòng định mức motor với dòng đầu ra của biến tần.

Chọn đúng đặc tính tải

Quạt thường thuộc nhóm tải có đặc tính biến thiên. Vì vậy cần lựa chọn chế độ điều khiển và công suất biến tần phù hợp với đặc tính của quạt. Cần xem xét cả dòng motor, điều kiện khởi động, quán tính và chế độ vận hành.

Có chức năng PID khi cần điều khiển tự động

Nếu hệ thống yêu cầu duy trì áp suất hoặc lưu lượng ổn định, biến tần nên có chức năng PID.

Ví dụ:

Cảm biến áp suất → biến tần → motor quạt

Khi áp suất thấp hơn giá trị cài đặt, biến tần tăng tốc quạt.

Khi áp suất đạt mức yêu cầu, biến tần giảm tốc.

Nhờ đó, quạt không phải chạy tối đa liên tục trong khi nhu cầu thực tế thấp.

Có giới hạn tần số phù hợp

Không phải quạt nào cũng nên chạy từ 0 đến 50 Hz. Cần xác định giới hạn tốc độ phù hợp với:

• Đặc tính motor
• Đặc tính quạt
• Khả năng làm mát motor
• Lưu lượng tối thiểu
• Yêu cầu của hệ thống

Cài đặt tần số tối thiểu và tối đa hợp lý giúp hệ thống hoạt động ổn định hơn.

Cài đặt thời gian tăng tốc và giảm tốc

Quạt có cánh lớn thường có quán tính đáng kể. Nếu tăng tốc quá nhanh, motor có thể phải chịu dòng lớn trong quá trình khởi động. Vì vậy cần cài đặt thời gian tăng tốc phù hợp với quán tính của quạt.

*Tham khảo thêm về Biến tần điều khiển tốc độ motor 3 pha

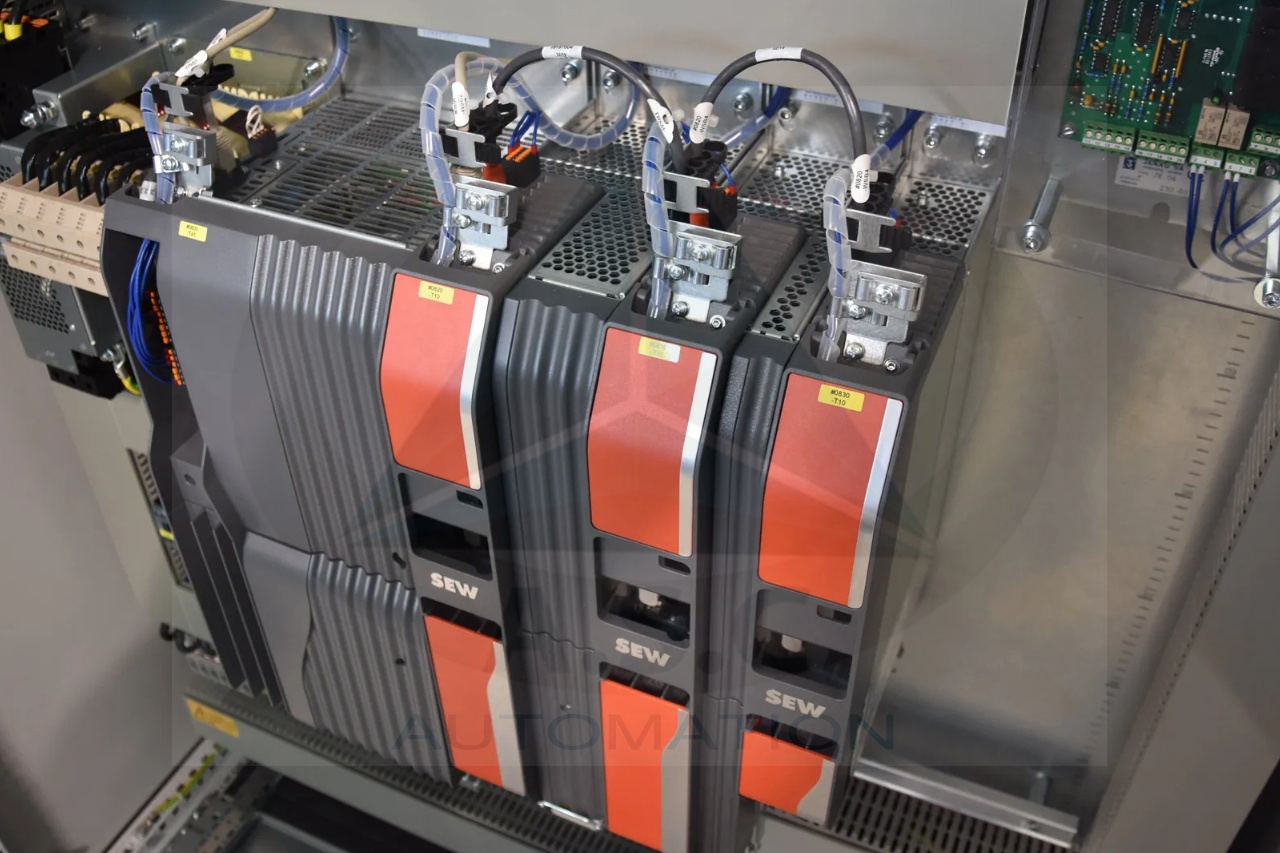

Chú ý đến môi trường lắp đặt

Biến tần cho quạt thông gió làm việc trong tủ điện cần được đảm bảo điều kiện tản nhiệt phù hợp.

Đối với nhà máy có nhiều bụi hoặc nhiệt độ cao, cần đặc biệt quan tâm:

• Nhiệt độ trong tủ
• Khả năng thông gió
• Quạt làm mát
• Bụi bẩn
• Khoảng cách lắp đặt
• Điều kiện bảo vệ của tủ

Một biến tần cho quạt thông gió được chọn đúng công suất nhưng lắp đặt trong môi trường quá nóng vẫn có thể phát sinh sự cố.

Các ứng dụng biến tần cho quạt thông gió

• Quạt hút công nghiệp: điều chỉnh lưu lượng hút khí, bụi, hơi nóng.
• Quạt cấp gió: kiểm soát lượng gió cấp vào nhà xưởng, nhà hàng, tòa nhà.
• Quạt hút bụi: điều chỉnh tốc độ theo nhu cầu của dây chuyền.
• Quạt làm mát: kiểm soát tốc độ theo nhiệt độ và nhu cầu giải nhiệt.
• Hệ thống HVAC: điều khiển quạt theo áp suất, lưu lượng hoặc nhiệt độ.
• Quạt thông gió tầng hầm: điều chỉnh lưu lượng gió theo nhu cầu thông gió.
• Quạt công nghiệp công suất lớn: tối ưu vận hành cho các hệ thống hoạt động liên tục.

Các loại biến tần cho quạt hút theo nguồn điện

Tùy nguồn điện và loại motor quạt, có thể lựa chọn các cấu hình biến tần khác nhau:

• Biến tần 1 pha, quạt 1 pha: dùng cho một số motor quạt 1 pha, tùy loại motor và model biến tần.
• Biến tần 1 pha, quạt 3 pha: phù hợp khi nguồn điện 1 pha nhưng quạt sử dụng motor 3 pha.
• Biến tần 3 pha, quạt 3 pha: cấu hình phổ biến cho quạt công nghiệp và hệ thống thông gió công suất lớn.
• Biến tần 3 pha, quạt 1 pha: ít phổ biến, chỉ sử dụng khi model biến tần hỗ trợ đúng cấu hình này.

Trong thực tế, 1 pha → 3 pha và 3 pha → 3 pha là hai cấu hình thường được quan tâm khi điều khiển quạt công nghiệp. Khi lựa chọn cần đối chiếu điện áp nguồn, điện áp motor, công suất và dòng định mức để chọn đúng biến tần.

Tại sao bạn chọn biến tần KEB COMBIVERT F6 cho hệ thống quạt thông gió nhà máy?

Biến tần KEB COMBIVERT F6 là giải pháp truyền động phù hợp cho các hệ thống quạt thông gió công nghiệp ở mọi quy mô, nơi yêu cầu vận hành ổn định, điều chỉnh lưu lượng linh hoạt và tối ưu chi phí năng lượng. Với khả năng điều khiển tốc độ động cơ, tích hợp PID và hỗ trợ nhiều chuẩn truyền thông công nghiệp tùy cấu hình, KEB F6 giúp hệ thống quạt đáp ứng nhu cầu thông gió thực tế, dễ dàng tích hợp với PLC và hệ thống điều khiển nhà máy. Ngoài ra, KEB còn cung cấp nhiều lựa chọn điều khiển truyền động linh hoạt, nhiều tùy chọn động cơ phù hợp cho từng yêu cầu.

Điểm đáng chọn KEB F6 không phải là biến tần chắc chắn tiết kiệm điện hơn đối thủ, mà là khả năng cấu hình linh hoạt cho những hệ thống truyền động có yêu cầu kỹ thuật riêng.

• Linh hoạt khi tích hợp hệ thống: F6 hỗ trợ các chuẩn như PROFINET, EtherNet/IP, EtherCAT, Modbus TCP và POWERLINK tùy phiên bản, thuận tiện khi kết nối với PLC và hệ thống điều khiển hiện hữu.

• Hỗ trợ nhiều loại động cơ: Có thể điều khiển động cơ không đồng bộ, động cơ đồng bộ và một số loại động cơ servo theo cấu hình phù hợp. Đây là lợi thế khi nhà máy có nhiều công nghệ truyền động khác nhau.

• Nhiều lựa chọn phản hồi và làm mát: Hỗ trợ nhiều loại encoder/resolver và các phương án làm mát khác nhau, hữu ích khi thiết kế tủ điện hoặc cải tạo hệ thống có không gian hạn chế.

• Dải công suất rộng: đáp ứng từ quạt công nghiệp công suất vừa đến hệ thống quạt công suất lớn.
• Hiệu suất và độ bền: thiết kế cho môi trường công nghiệp, hỗ trợ vận hành ổn định trong thời gian dài.
• Tích hợp PID: tự động điều chỉnh tốc độ theo áp suất, lưu lượng hoặc tín hiệu cảm biến.
• Multi-Encoder: tương thích nhiều loại encoder/resolver, thuận tiện khi tích hợp với các hệ thống motor khác nhau.
• Đa dạng truyền thông: hỗ trợ nhiều chuẩn kết nối công nghiệp, dễ tích hợp PLC và hệ thống điều khiển.
• Ứng dụng rộng: phù hợp cho quạt hút, quạt cấp gió, quạt làm mát, HVAC và các hệ thống quạt công nghiệp.
• Thế hệ drive hiện tại của KEB: Công nghệ drive KEB luôn được cải tiến phù hợp, dễ dàng nâng cấp hệ thống mới so với các hãng khác.

*Video thực tế A.S.C VN Nâng Cấp Biến Tần KEB F6 – Tối Ưu Vận Hành Toàn Dây Chuyền

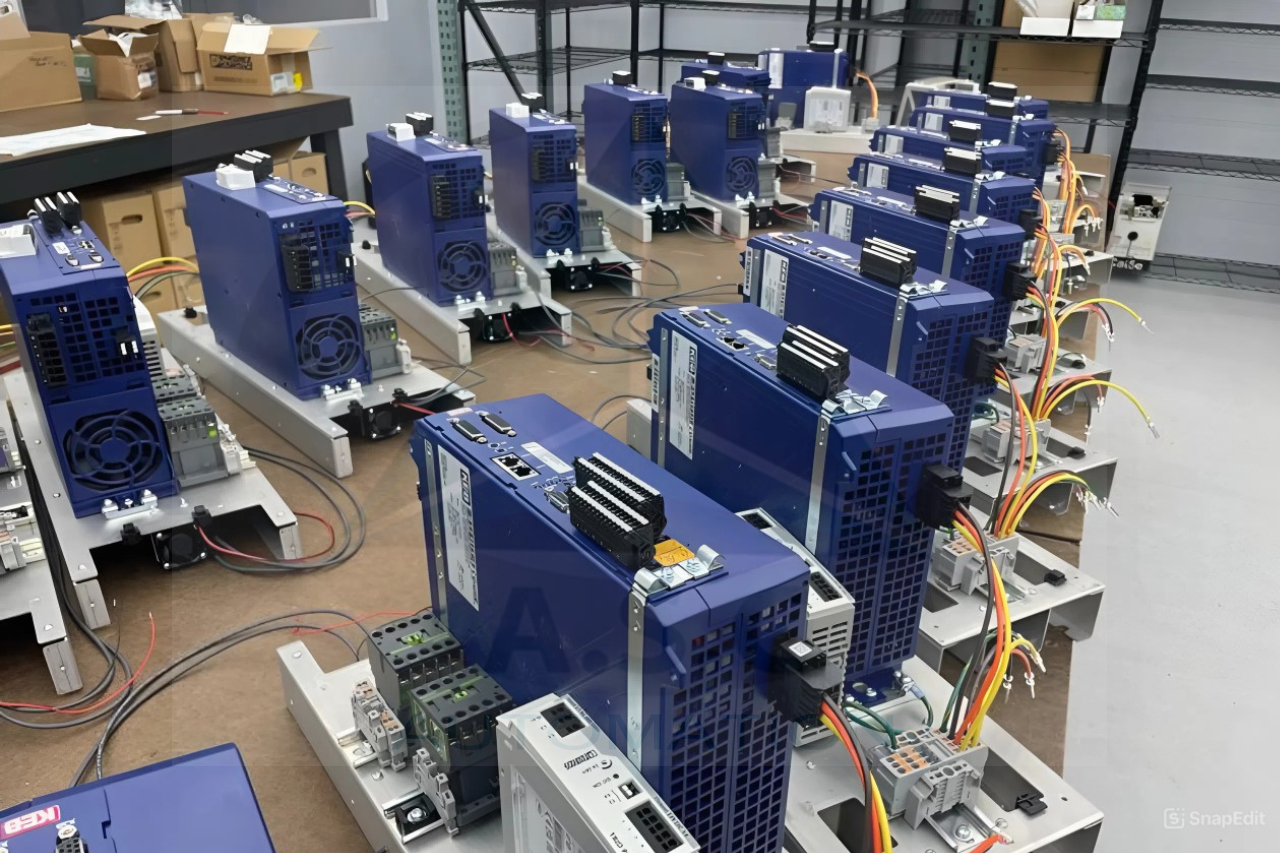

A.S.C VN – Nhà phân phối độc quyền biến tần KEB tại Việt Nam

Là nhà phân phối độc quyền biến tần KEB tại Việt Nam, A.S.C VN mang đến lợi thế không chỉ về thiết bị mà còn về giá, khả năng cung ứng và hỗ trợ kỹ thuật:

• Giá tốt từ kênh phân phối độc quyền, cạnh tranh trên thị trường.
• Sẵn kho nhiều model và linh kiện KEB, chủ động giao hàng nhanh.
• Hỗ trợ lắp đặt, cài đặt, đào tạo và chuyển giao chương trình tại nhà máy.
• Có thể tùy chỉnh/sản xuất biến tần theo yêu cầu ứng dụng.
• Online Support trực tiếp với kỹ sư và chuyên gia KEB từ Đức, gồm chuyên gia người Việt và người Đức.
• Bảo hành chính hãng tại Việt Nam, quy trình hỗ trợ rõ ràng và chuyên nghiệp.
• Đội ngũ kỹ thuật đồng hành từ tư vấn chọn model → cấu hình → lắp đặt → chạy thử → chuyển giao → hỗ trợ khi vận hành.

Với hệ thống quạt công nghiệp, A.S.C VN cung cấp giải pháp biến tần KEB với đầy đủ các mã hàng, có hỗ trợ kỹ thuật trong suốt quá trình triển khai và vận hành.

Gọi ngay Hotline: 0917 113 068 và gửi thông tin máy, mã động cơ cùng yêu cầu vận hành. Kỹ sư A.S.C VN sẽ tư vấn dòng biến tần và cấu hình phù hợp với hệ thống của nhà máy. Ngoài ra, A.S.C VN còn là trung tâm dịch vụ sửa chữa thiết bị tự động hóa, đặc biệt là chuyên về các dòng servo, biến tần châu Âu.
