Trong nhiều máy móc và dây chuyền công nghiệp, motor không phải lúc nào cũng cần chạy cố định ở tốc độ định mức. Bơm, quạt, băng tải, máy nén khí, máy cán, máy cuộn, máy đùn nhựa hay spindle CNC đều có thể yêu cầu thay đổi tốc độ theo từng trạng thái vận hành. Biến tần điều khiển tốc độ motor cho phép thay đổi tần số và điện áp cấp cho động cơ, từ đó kiểm soát tốc độ, quá trình tăng giảm tốc và trong những cấu hình phù hợp còn có thể điều khiển mô-men hoặc làm việc với tín hiệu encoder. Tuy nhiên, lựa chọn biến tần không nên chỉ dựa vào công suất kW của motor mà cần xem xét đồng thời loại động cơ, đặc tính tải và yêu cầu điều khiển của máy.
- 1.Biến tần điều khiển tốc độ motor là gì?
- 2.Nguyên lý điều chỉnh tốc độ động cơ bằng biến tần
- 3.Biến tần điều khiển tốc độ motor 3 pha bằng những phương pháp nào?
- 4.Điều khiển tốc độ không chỉ là thay đổi tần số
- 5.Ứng dụng biến tần điều khiển tốc độ động cơ trong công nghiệp
- 6.Cách chọn biến tần điều khiển motor 3 pha phù hợp
- 7.Giải pháp biến tần KEB điều khiển tốc độ motor tại A.S.C VN
- 8.Những lỗi thường gặp khi điều chỉnh tốc độ motor bằng biến tần
Biến tần điều khiển tốc độ motor là gì?
Biến tần hay VFD là thiết bị điện tử công suất có khả năng tạo ra nguồn điện xoay chiều với tần số và điện áp có thể điều chỉnh. Khi được sử dụng với motor AC phù hợp, đặc biệt là động cơ không đồng bộ 3 pha, việc thay đổi tần số đầu ra cho phép thay đổi tốc độ quay của động cơ. Vì vậy, biến tần điều khiển tốc độ motor 3 pha được sử dụng rộng rãi trong công nghiệp để thay đổi tốc độ động cơ theo yêu cầu của từng máy và dây chuyền.
Ngoài thay đổi tốc độ, tùy dòng thiết bị và cấu hình, biến tần còn có thể thực hiện:
- Khởi động và dừng motor có kiểm soát.
- Cài đặt thời gian tăng tốc và giảm tốc.
- Điều khiển chiều quay.
- Giới hạn dòng điện và mô-men.
- Điều khiển V/f hoặc vector.
- Nhận tín hiệu tốc độ từ encoder.
- Nhận lệnh từ PLC, HMI hoặc bộ điều khiển trung tâm.
- Gửi trạng thái vận hành và cảnh báo về hệ thống tự động hóa.
Nguyên lý điều chỉnh tốc độ động cơ bằng biến tần
Với động cơ AC, tốc độ từ trường quay có quan hệ trực tiếp với tần số nguồn cấp. Tốc độ đồng bộ có thể biểu diễn theo: nₛ = 120f / P. Trong đó:
- nₛ: tốc độ đồng bộ, vòng/phút.
- f: tần số nguồn cấp, Hz.
- P: số cực của động cơ.
Ví dụ với motor 4 cực ở 50 Hz, tốc độ đồng bộ là khoảng 1.500 vòng/phút. Khi biến tần giảm tần số xuống 40 Hz, tốc độ từ trường quay giảm tương ứng.
Đối với motor không đồng bộ, tốc độ rotor thực tế thấp hơn tốc độ đồng bộ một lượng gọi là độ trượt. Vì vậy, không nên hiểu rằng chỉ cần đặt một tần số cụ thể là motor luôn đạt chính xác một tốc độ cố định; tốc độ thực tế còn chịu ảnh hưởng của tải và phương pháp điều khiển.

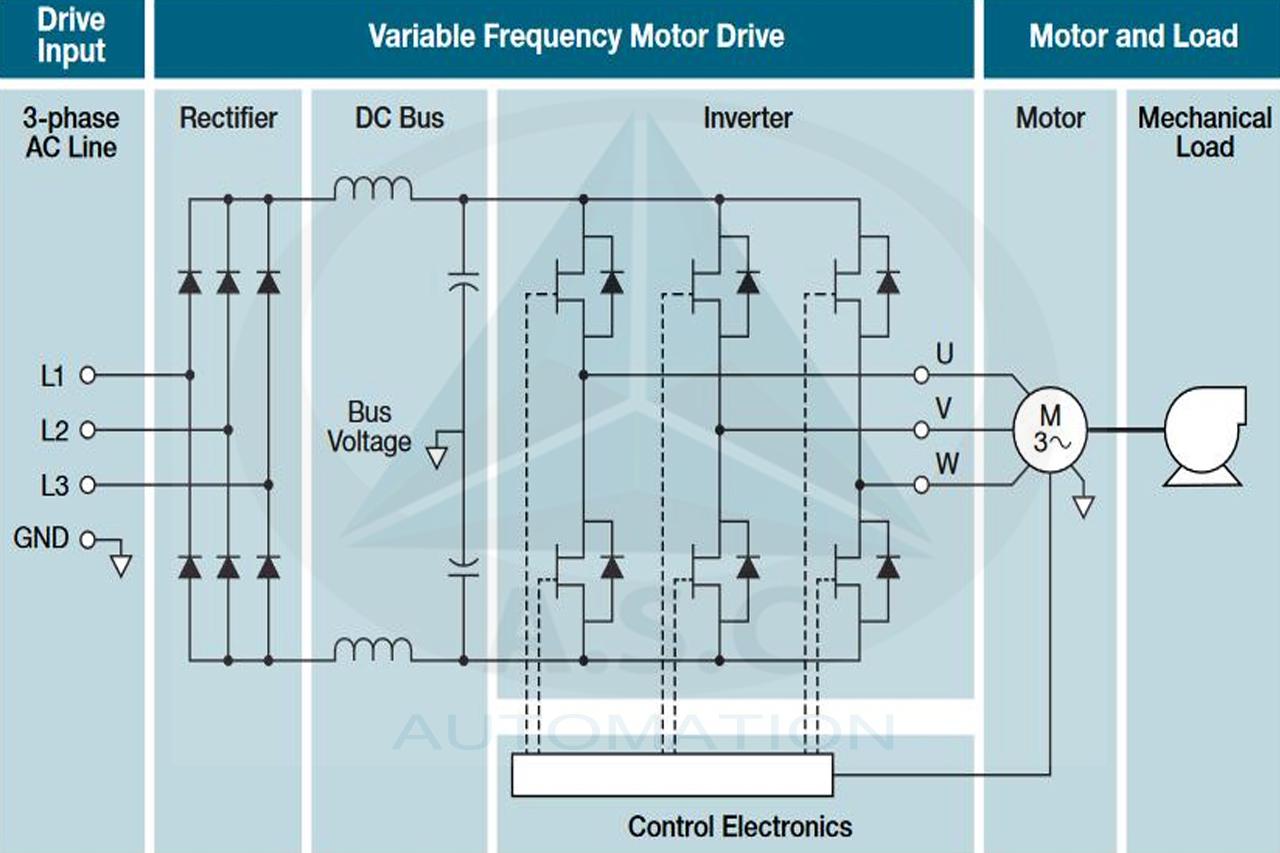

Về nguyên lý biến đổi điện năng, biến tần thường thực hiện theo chuỗi:
Nguồn AC → chỉnh lưu thành DC → DC bus → nghịch lưu tạo AC có tần số và điện áp phù hợp → motor.
Các khóa bán dẫn công suất được điều khiển để tạo điện áp đầu ra theo yêu cầu. Nhờ đó, biến tần có thể thay đổi tốc độ motor liên tục mà không cần thay đổi tỷ số truyền cơ khí cho mỗi mức tốc độ.
Biến tần điều khiển tốc độ motor 3 pha bằng những phương pháp nào?
Không phải mọi ứng dụng đều yêu cầu cùng một phương pháp điều khiển. Một motor bơm nước, motor kéo băng tải và motor spindle CNC có thể cùng sử dụng biến tần nhưng yêu cầu về độ ổn định tốc độ và mô-men rất khác nhau. Dưới đây là những phương pháp biến tần điều khiển động cơ 3 pha:
Điều khiển V/f
V/f là phương pháp tương đối cơ bản. Biến tần thay đổi điện áp theo tần số nhằm duy trì từ thông motor trong phạm vi phù hợp.
Phương án này có thể đáp ứng các ứng dụng không yêu cầu kiểm soát mô-men hoặc tốc độ quá chặt chẽ như một số loại:
- Bơm.
- Quạt.
- Băng tải tải nhẹ.
- Cơ cấu phụ trợ.
- Motor vận hành trong dải tốc độ tương đối ổn định.
Ưu điểm của V/f là cấu hình tương đối đơn giản. Tuy nhiên, khi tải thay đổi mạnh hoặc motor phải làm việc ở tốc độ thấp với yêu cầu mô-men cao, điều khiển vector thường phù hợp hơn.
Điều khiển vector không encoder
Điều khiển vector cho phép biến tần ước lượng và kiểm soát các thành phần liên quan đến từ thông và mô-men của động cơ tốt hơn so với V/f thông thường.
Phương pháp này phù hợp khi máy cần:
- Mô-men tốt ở tốc độ thấp.
- Khả năng đáp ứng nhanh hơn khi tải thay đổi.
- Tốc độ ổn định hơn.
- Điều khiển tải có đặc tính phức tạp hơn bơm hoặc quạt thông thường.
Nhiều biến tần hiện đại có thể thực hiện vector control mà không cần encoder. KEB COMBIVERT G6 chẳng hạn hỗ trợ điều khiển động cơ không đồng bộ và đồng bộ theo các phương pháp không cảm biến, bên cạnh V/f.

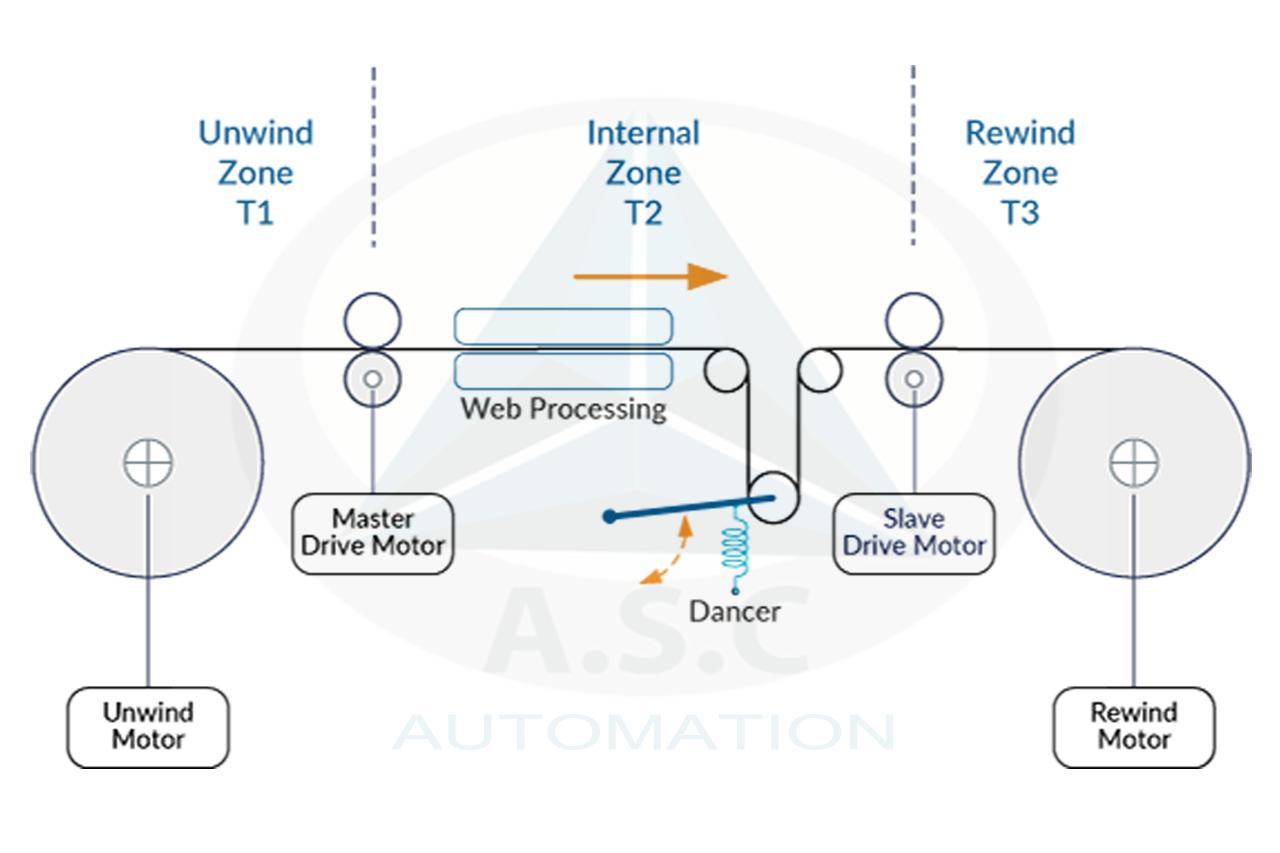

Điều khiển mô-men xoắn Torque Control
Ở chế độ Torque Control, biến tần ưu tiên điều khiển mô-men của động cơ theo giá trị đặt. Phương pháp này phù hợp với các ứng dụng như trục cuộn – xả cuộn, máy cán, máy ghép màng, máy đùn hoặc hệ thống cần kiểm soát lực căng và mô-men tải.

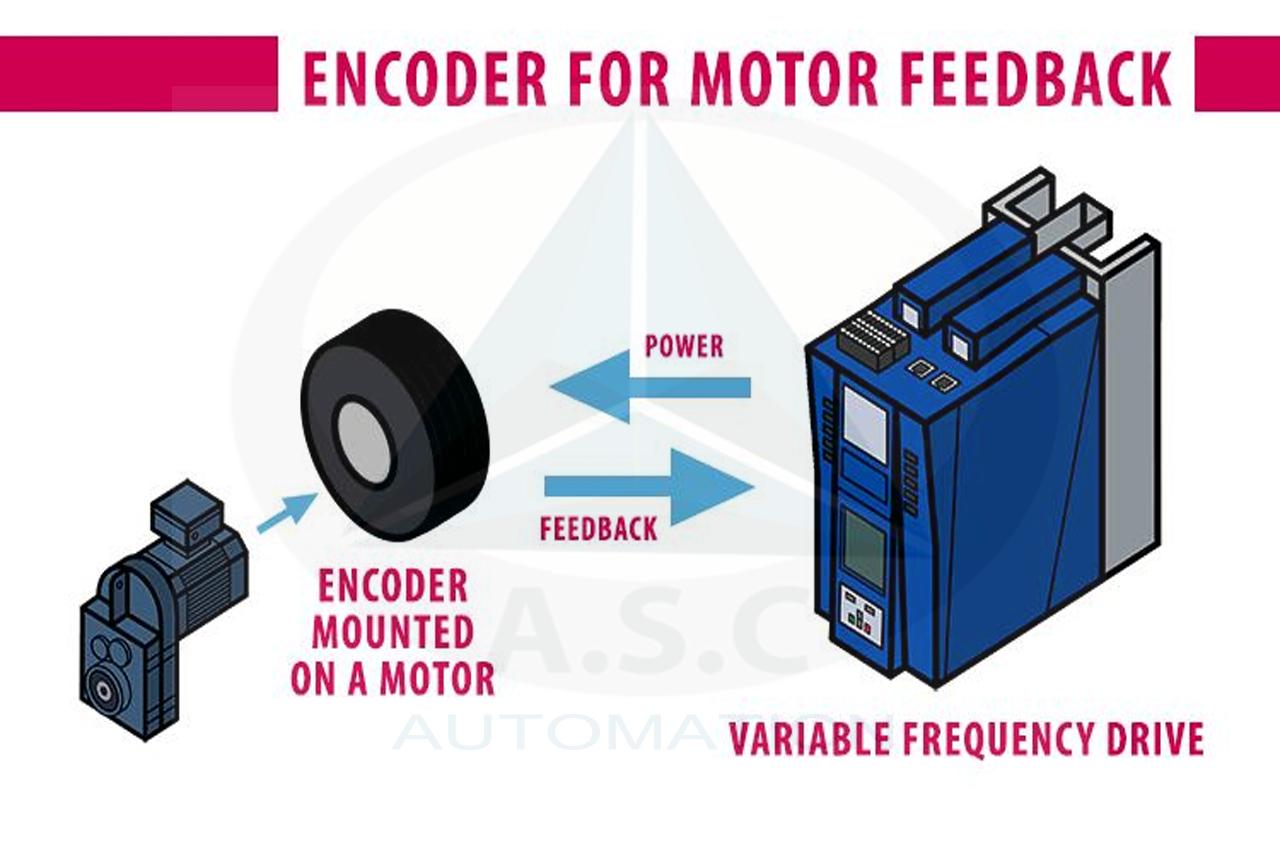

Điều khiển vòng kín có encoder
Khi hệ thống cần biết tốc độ thực tế của motor, encoder được sử dụng để tạo tín hiệu phản hồi về bộ điều khiển. Phương án vòng kín thường được xem xét khi cần:
- Giữ tốc độ chính xác hơn khi tải biến đổi.
- Kiểm soát mô-men tốt tại tốc độ thấp.
- Đồng bộ nhiều trục.
- Điều khiển spindle có yêu cầu cao.
- Điều khiển lực căng.
- Một số nhiệm vụ cần phản hồi vị trí hoặc tốc độ.
Không phải cứ muốn motor chạy “chính xác” là bắt buộc phải lắp encoder. Trước tiên cần xác định mức sai số cho phép, dải tốc độ và đặc tính tải. Trong nhiều máy CNC thông thường, vector vòng hở vẫn có thể đáp ứng; encoder trở nên cần thiết hơn khi yêu cầu điều khiển spindle phức tạp.

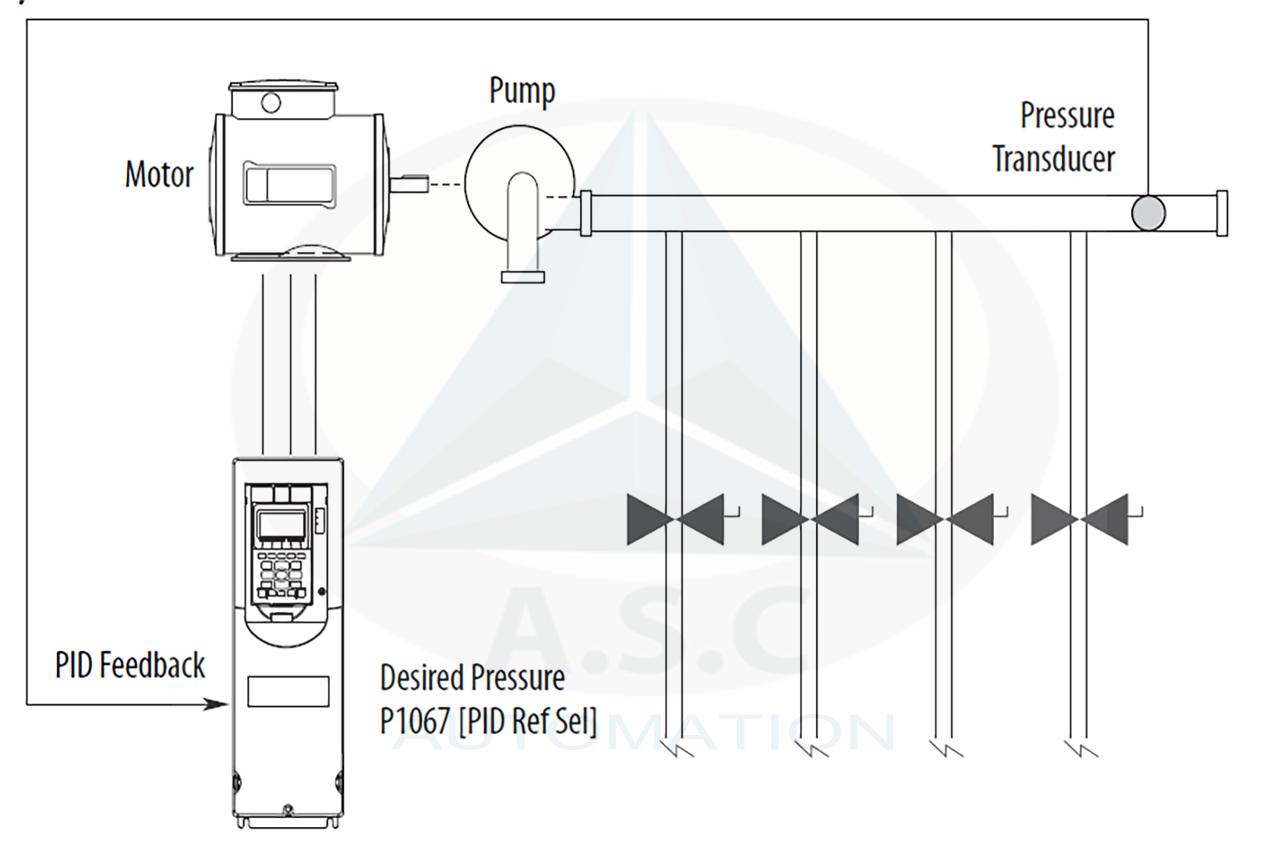

Điều khiển PID theo tín hiệu quá trình
PID được sử dụng khi tốc độ motor cần tự động thay đổi theo tín hiệu thực tế như áp suất, lưu lượng, mực nước hoặc nhiệt độ. Biến tần sẽ so sánh giá trị phản hồi với giá trị đặt và điều chỉnh tốc độ motor phù hợp. Phương pháp này thường gặp ở bơm, quạt, máy nén khí và hệ thống xử lý nước.
Điều khiển tốc độ không chỉ là thay đổi tần số
Một sai lầm khá phổ biến là xem biến tần chỉ như một “núm chỉnh tốc độ”. Trong máy công nghiệp, tốc độ thường liên quan trực tiếp đến mô-men, gia tốc, quán tính tải, khả năng hãm và trình tự hoạt động của toàn hệ thống.
Mô-men ở tốc độ thấp
Khi giảm tốc độ motor, điều kiện làm mát và đặc tính mô-men cũng thay đổi. Với băng tải tải nặng, máy đùn, máy ép hoặc cơ cấu nâng, yêu cầu mô-men ở tốc độ thấp có thể quan trọng hơn bản thân dải tốc độ.
Do đó, trước khi chọn biến tần cần xác định:
- Motor phải chạy thấp nhất ở bao nhiêu vòng/phút?
- Tại tốc độ đó tải cần bao nhiêu mô-men?
- Tải có thay đổi đột ngột hay không?
- Motor có phải chạy lâu ở tốc độ thấp không?
- Quạt làm mát gắn trên trục motor còn đủ khả năng làm mát hay không?
Biến tần điều khiển gia tốc và giảm tốc
Biến tần cho phép thiết lập thời gian tăng tốc để motor không phải chuyển từ đứng yên lên tốc độ làm việc một cách đột ngột.
Tương tự, thời gian giảm tốc cần phù hợp với quán tính của tải. Nếu yêu cầu motor dừng quá nhanh, năng lượng cơ học của tải có thể được đưa trở lại DC bus và làm điện áp DC tăng. Trong những ứng dụng có quán tính lớn hoặc chu kỳ dừng thường xuyên, hệ thống có thể cần điện trở hãm hoặc giải pháp tái tạo năng lượng phù hợp.
Do đó, biến tần điều khiển gia tốc và giảm tốc không đơn giản là nhập hai giá trị thời gian. Các thông số phải được phối hợp với tải, khả năng hãm và yêu cầu công nghệ của máy.
Ứng dụng biến tần điều khiển tốc độ động cơ trong công nghiệp
Điều khiển tốc độ động cơ bằng biến tần được ứng dụng phổ biến trong công nghiệp như:
Bơm, quạt và hệ thống xử lý nước
Đối với bơm và quạt, tốc độ motor thường được điều chỉnh dựa trên lưu lượng, áp suất, mực nước hoặc nhu cầu thực tế của hệ thống. Biến tần có thể nhận tín hiệu cảm biến trực tiếp hoặc nhận giá trị điều khiển từ PLC. Với những hệ thống phù hợp, PID được sử dụng để tự động thay đổi tốc độ motor theo giá trị đặt.
Trong hệ thống xử lý nước thải, biến tần xử lý nước thải thường được ứng dụng cho bơm nước thải, bơm bùn, máy khuấy, máy thổi khí và các thiết bị cần thay đổi tốc độ theo điều kiện vận hành.
Máy nén khí
Với máy nén khí, tốc độ motor có thể được điều chỉnh theo áp suất và nhu cầu sử dụng khí. Tuy nhiên, không nên giảm tốc tùy ý vì đầu nén có thể có giới hạn về bôi trơn, làm mát và dải tốc độ vận hành. Do đó, việc cải tạo máy nén khí cố định sang điều khiển bằng biến tần cần kiểm tra cả motor lẫn cơ cấu máy, không chỉ đấu thêm VFD vào nguồn điện.
Tìm hiểu chi tiết: Biến tần cho máy nén khí
Băng tải và hệ thống xử lý vật liệu
Băng tải là ứng dụng phổ biến của biến tần điều chỉnh tốc độ động cơ. Tùy tải và cấu tạo hệ thống, biến tần có thể đảm nhiệm thay đổi tốc độ, khởi động – dừng êm, điều khiển mô-men và phối hợp nhiều cụm truyền động.
Với băng tải tải nặng, băng tải nghiêng hoặc hệ thống nhiều đoạn, cần xem xét thêm mô-men khởi động, điều khiển phanh, liên động motor, kết nối PLC và phản hồi encoder khi cần. Vì vậy, biến tần cho băng tải cần được lựa chọn theo đặc tính tải và yêu cầu vận hành thực tế.
Ngành giấy, carton và vật liệu dạng cuộn
Trong dây chuyền giấy và carton, biến tần thường phải phối hợp nhiều trục như cấp liệu, kéo, cán, cuộn và xả cuộn thay vì chỉ điều khiển một motor riêng lẻ. Tốc độ và mô-men của từng trục cần được thiết lập phù hợp để duy trì lực căng vật liệu ổn định trong suốt quá trình vận hành.
Tùy cấu hình, hệ thống có thể kết hợp encoder, load cell, dancer, PLC và mạng truyền thông giữa các drive để đồng bộ truyền động và xử lý tín hiệu phản hồi. Các yêu cầu này được thể hiện rõ trong những ứng dụng biến tần cho nhà máy giấy và biến tần cho nhà máy carton, nơi việc kiểm soát tốc độ, mô-men và lực căng ảnh hưởng trực tiếp đến độ ổn định của dây chuyền.
Máy cán màng, máy ghép màng và máy đóng gói
Các máy xử lý màng thường sử dụng nhiều trục kéo, cấp, nhả và thu cuộn. Trong trường hợp này, tốc độ của từng motor không thể được thiết lập hoàn toàn độc lập mà phải phối hợp với tốc độ dây chuyền và yêu cầu lực căng. Ở cấu hình cao hơn, Biến tần cho máy cán màng, máy ghép màng có thể làm việc cùng encoder, cảm biến lực hoặc dancer để điều chỉnh tốc độ và mô-men của từng trục.
Máy móc ngành nhựa
Máy ép phun, máy đùn nhựa và các thiết bị xử lý nhựa thường yêu cầu motor làm việc ở nhiều mức tốc độ và mô-men khác nhau. Đặc biệt với trục đùn, khả năng duy trì mô-men ở tốc độ thấp và đáp ứng khi tải vật liệu thay đổi là yếu tố quan trọng để hệ thống vận hành ổn định. Việc lựa chọn phương pháp điều khiển cần dựa trên đặc tính tải của từng trục, đặc biệt khi máy yêu cầu mô-men ổn định trong quá trình thay đổi tốc độ.
Spindle và máy CNC
Spindle CNC là một ví dụ điển hình cho thấy không thể chọn biến tần chỉ dựa vào công suất kW. Ngoài công suất, cần xem xét điện áp, dòng điện, tần số tối đa, dải tốc độ, mô-men, khả năng hãm, encoder và tín hiệu điều khiển từ hệ CNC.
Với spindle tốc độ cao, dải tần số đầu ra có thể khác nhiều so với motor 50 Hz thông thường. Vì vậy, biến tần máy CNC cần được lựa chọn theo đúng thông số spindle và yêu cầu vận hành thực tế của máy.
Cách chọn biến tần điều khiển motor 3 pha phù hợp
Không nên chọn biến tần chỉ dựa vào công suất kW. Cần xem đồng thời thông số motor, đặc tính tải và yêu cầu vận hành thực tế.
Kiểm tra thông số motor
Cần xác định các thông tin chính như công suất, điện áp, dòng định mức, tần số, tốc độ, kiểu đấu dây và loại động cơ. Dòng đầu ra của biến tần phải đáp ứng được yêu cầu của motor và tải.
Xác định đặc tính tải
Bơm, quạt, băng tải, máy nghiền, máy ép, máy đùn, trục cuộn, cầu trục hay spindle có yêu cầu truyền động khác nhau. Hai motor cùng công suất chưa chắc sử dụng cùng một cấu hình biến tần.
Xác định dải tốc độ và mô-men
Cần biết tốc độ tối thiểu, tốc độ định mức, thời gian chạy ở tốc độ thấp và yêu cầu mô-men của tải. Với tải cần mô-men lớn ở tốc độ thấp, có thể phải xem xét vector control hoặc điều khiển có encoder thay vì V/f thông thường.
Kiểm tra tăng giảm tốc và khả năng hãm
Các tải có quán tính lớn như trục cuộn, spindle, cầu trục hoặc một số băng tải cần tính toán thời gian tăng giảm tốc và năng lượng hãm để tránh quá dòng hoặc quá áp khi vận hành.
Xác định phương thức điều khiển
Biến tần có thể nhận lệnh từ bàn phím, biến trở, tín hiệu analog, digital input, PLC, HMI hoặc mạng truyền thông công nghiệp. Với dây chuyền tự động, PLC và truyền thông thường thuận tiện hơn cho việc điều khiển và giám sát tập trung.
Kiểm tra môi trường lắp đặt
Nhiệt độ, bụi, độ ẩm, thông gió tủ điện, chiều dài cáp motor và nhiễu điện từ đều cần được xem xét. Với cáp dài hoặc yêu cầu EMC cao, hệ thống có thể cần thêm cuộn kháng, bộ lọc hoặc phụ kiện phù hợp.
Giải pháp biến tần KEB điều khiển tốc độ motor tại A.S.C VN
A.S.C VN hiện cung cấp các giải pháp công nghệ truyền động KEB cho máy móc và dây chuyền công nghiệp. Việc chọn G6, F6 hay S6 cần dựa trên loại động cơ và mức độ điều khiển thay vì mặc định một dòng cho mọi ứng dụng.
KEB COMBIVERT G6
COMBIVERT G6 có dải công suất từ 0,75–30 kW, hỗ trợ điều khiển động cơ không đồng bộ và đồng bộ, với các chế độ V/f và phương pháp điều khiển không cảm biến. G6 cũng hỗ trợ nhiều phương thức giao tiếp và PID, phù hợp để xem xét cho các ứng dụng điều khiển tốc độ từ cơ bản đến nâng cao trong phạm vi thiết bị.
Xem chi tiết sản phẩm: biến tần KEB COMBIVERT G6
KEB COMBIVERT F6
COMBIVERT F6 là drive controller cho các ứng dụng có yêu cầu cao hơn về điều khiển tốc độ, mô-men, phản hồi encoder, truyền thông và tích hợp hệ thống. F6 có thể được xem xét cho các ứng dụng như dây chuyền giấy, carton, máy nén và những hệ thống truyền động có yêu cầu điều khiển phức tạp.
Xem chi tiết sản phẩm: KEB COMBIVERT F6
KEB COMBIVERT S6
COMBIVERT S6 là servo drive được định hướng cho các trục yêu cầu động lực cao và điều khiển chuyển động chính xác hơn. Trong hệ thống nhiều trục, F6 và S6 có thể đảm nhiệm các nhiệm vụ khác nhau tùy từng motor và chức năng của trục.
Xem chi tiết sản phẩm: servo drive KEB COMBIVERT S6
A.S.C VN có thể hỗ trợ từ khảo sát thông số motor, xác định tải, lựa chọn thiết bị, thiết kế tủ điện đến cấu hình, lập trình PLC/HMI và chạy thử hệ thống. Cách tiếp cận này phù hợp hơn việc chỉ chọn biến tần theo công suất ghi trên nhãn motor.
Những lỗi thường gặp khi điều chỉnh tốc độ motor bằng biến tần
Một số vấn đề thường xuất hiện không phải do biến tần bị hỏng mà do thiết bị được lựa chọn hoặc cài đặt chưa đúng với hệ thống:
- Motor yếu khi chạy chậm: có thể liên quan đến phương pháp điều khiển, đặc tính motor hoặc yêu cầu mô-men tải.
- Motor nóng khi chạy tốc độ thấp: quạt làm mát gắn trên trục motor cũng quay chậm, làm khả năng giải nhiệt giảm.
- Biến tần báo quá dòng khi tăng tốc: thời gian tăng tốc có thể quá ngắn, tải bị kẹt, thông số motor sai hoặc drive không đáp ứng dòng tải.
- Báo quá áp khi giảm tốc: tải có quán tính lớn và giảm tốc quá nhanh có thể làm năng lượng trả về DC bus tăng.
- Tốc độ thay đổi khi tải tăng: cần kiểm tra phương pháp điều khiển và xem hệ thống có cần điều khiển vector hoặc phản hồi encoder hay không.
- Nhiễu encoder hoặc tín hiệu analog: cần kiểm tra cách đi dây, nối đất, cáp chống nhiễu và khoảng cách giữa dây tín hiệu với cáp động lực.
Do đó, khi hệ thống gặp lỗi, nên kiểm tra cả motor, cơ khí, tải, nguồn điện, cáp tín hiệu và chương trình điều khiển thay vì chỉ thay biến tần.
Biến tần điều khiển tốc độ motor không chỉ giúp thay đổi tốc độ động cơ mà còn hỗ trợ kiểm soát tăng giảm tốc, mô-men và khả năng phối hợp với hệ thống tự động hóa. Để vận hành ổn định, việc lựa chọn biến tần cần dựa trên thông số motor, đặc tính tải, dải tốc độ và yêu cầu điều khiển thực tế của từng máy. A.S.C VN cung cấp các giải pháp truyền động KEB cùng dịch vụ khảo sát, lựa chọn thiết bị, cấu hình, lập trình và tích hợp hệ thống phù hợp cho nhiều ứng dụng công nghiệp. Liên hệ ngay Hotline: 0917.113.068 để được tư vấn theo hệ thống thực tế.
