Biến tần máy thổi màng nilon: Ứng dụng và cách chọn

Biến tần máy thổi màng nilon giúp điều chỉnh tốc độ động cơ tại các công đoạn như đùn nhựa, kéo màng và thu cuộn. Tuy nhiên, mỗi vị trí có đặc tính tải và yêu cầu điều khiển khác nhau. Chọn biến tần chỉ theo công suất motor có thể chưa đủ để dây chuyền vận hành ổn định. Bài viết này sẽ giúp bạn hiểu biến tần được sử dụng ở đâu, cần lưu ý gì khi lựa chọn và nên chuẩn bị những thông tin nào trước khi lắp mới hoặc thay thế.

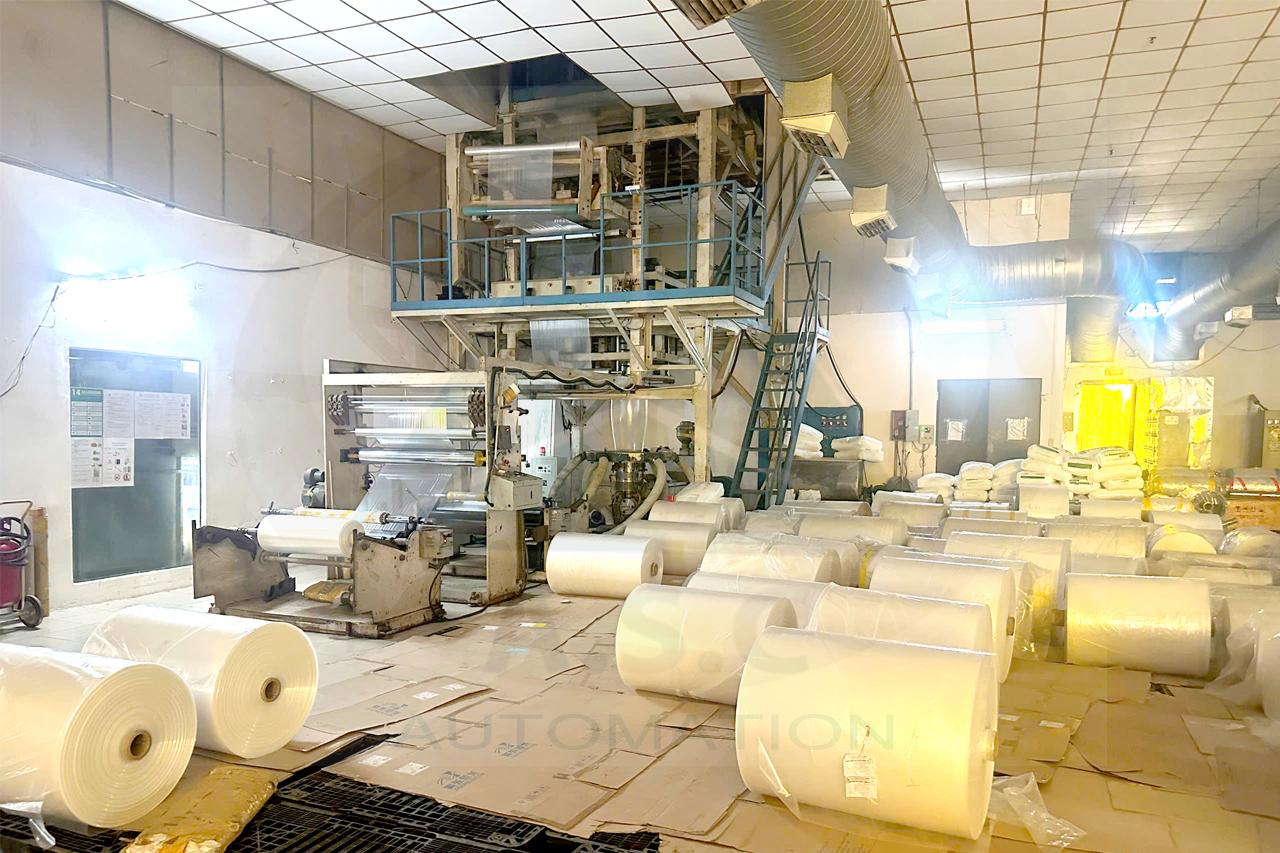

Máy thổi màng nilon hoạt động như thế nào?

Trong dây chuyền thổi màng, hạt nhựa được cấp vào cụm đùn, gia nhiệt và đẩy qua khuôn để tạo thành ống màng. Không khí làm ống màng phồng lên; màng tiếp tục được làm mát, kéo qua các lô, ép dẹp và thu thành cuộn. Tùy mục đích sản xuất, cuộn màng có thể chuyển sang công đoạn in, cắt hoặc hàn để tạo túi.

Vì vậy, nhiều người gọi thiết bị này là máy thổi túi nilon theo sản phẩm cuối cùng. Trong bài viết, “máy thổi màng” được dùng để chỉ rõ công đoạn tạo màng. Máy thổi màng HDPE/LDPE cũng thuộc nhóm ứng dụng này, nhưng thông số vận hành cụ thể còn tùy nguyên liệu, kết cấu và yêu cầu thành phẩm của từng máy.

Biến tần cho máy thổi túi nilon là gì?

Biến tần máy thổi túi nilon là thiết bị điều khiển điện cấp cho động cơ, qua đó điều chỉnh tốc độ quay theo yêu cầu vận hành. Trên một dây chuyền, biến tần có thể được lắp cho động cơ trục vít đùn, lô kéo, thu cuộn hoặc một số cơ cấu phụ trợ.

Vai trò của biến tần không giống nhau ở mọi vị trí. Trục vít đùn cần đáp ứng đặc tính tải và mô-men; lô kéo cần tốc độ phù hợp với lượng nhựa đi qua khuôn; cụm thu cuộn cần theo kịp tốc độ màng khi đường kính cuộn thay đổi. Với hệ thống có nhiều động cơ, biến tần còn có thể nhận lệnh từ PLC hoặc phối hợp với các tín hiệu phản hồi để điều khiển dây chuyền theo cấu hình đã thiết kế.

Khó khăn của máy thổi màng túi nilon khi chưa lắp đặt biến tần

Các khó khăn dưới đây thường được xem xét khi cải tạo máy có động cơ chạy tốc độ cố định hoặc các cơ cấu chưa được phối hợp phù hợp. Mức độ ảnh hưởng phụ thuộc cấu hình sẵn có của từng dây chuyền.

Khó điều chỉnh tốc độ theo loại sản phẩm. Khi thay đổi yêu cầu về khổ màng, độ dày hoặc sản lượng, người vận hành cần điều chỉnh các công đoạn tương ứng. Nếu tốc độ động cơ không thể thay đổi linh hoạt, việc chuyển chế độ sản xuất có thể mất nhiều thời gian căn chỉnh.

Các động cơ khó phối hợp khi tăng hoặc giảm tốc. Trục đùn, lô kéo và thu cuộn không thực hiện cùng một nhiệm vụ. Nếu tốc độ của một cơ cấu thay đổi mà các cơ cấu còn lại không điều chỉnh phù hợp, màng có thể bị chùng, căng hoặc cuộn thiếu ổn định.

Quạt có thể tiêu thụ điện chưa hợp lý ở một số cấu hình. Trường hợp quạt chạy tốc độ cố định và lưu lượng gió được giảm bằng van tiết lưu, việc điều chỉnh tốc độ quạt bằng biến tần có thể là một phương án cần đánh giá. Hiệu quả điện năng thực tế phải dựa trên chế độ vận hành và phép đo của từng hệ thống.

Quá trình khởi động, dừng máy khó kiểm soát hơn. Thay đổi tốc độ đột ngột có thể khiến các cơ cấu cơ khí và màng chịu tác động không mong muốn. Biến tần cho phép thiết lập thời gian tăng, giảm tốc phù hợp với quá trình vận hành.

Những vấn đề này cũng được các đơn vị triển khai giải pháp cho máy thổi túi ghi nhận, nhưng việc lắp biến tần không tự động giải quyết mọi lỗi về chất lượng màng. Khuôn, nguyên liệu, nhiệt độ, gió làm mát và tình trạng cơ khí vẫn cần được kiểm tra.

Biến tần được dùng ở đâu trên máy thổi màng?

Không có một số lượng biến tần cố định cho mọi máy. Trước khi lựa chọn, cần xác định động cơ nào cần điều tốc và yêu cầu riêng của cơ cấu đó.

Vị trí	Nhiệm vụ	Điểm cần chú ý khi chọn biến tần
Trục vít đùn	Đưa nhựa nóng chảy qua khuôn	Đặc tính tải, dòng động cơ, mô-men ở tốc độ làm việc
Lô kéo màng	Kéo ống màng qua hệ thống lô	Tốc độ ổn định, khả năng phối hợp với cụm đùn
Thu cuộn	Cuộn màng thành phẩm	Tốc độ cuộn, yêu cầu kiểm soát lực căng
Quạt và cơ cấu phụ trợ	Hỗ trợ làm mát hoặc vận hành máy	Có cần điều tốc hay không, đặc tính tải thực tế

Động cơ trục vít đùn

Biến tần điều chỉnh tốc độ động cơ kéo trục vít, từ đó tác động đến lượng nhựa được đẩy về phía khuôn. Đây là vị trí cần xem xét kỹ đặc tính tải. Trục vít có thể cần duy trì mô-men phù hợp ngay cả khi chạy chậm; do đó, không nên chỉ lấy công suất ghi trên tem motor rồi chọn một biến tần bất kỳ có cùng công suất. Nội dung về đặc tính tải của trục vít được A.S.C phân tích kỹ hơn trong bài biến tần máy đùn nhựa.

Động cơ lô kéo màng

Lô kéo đưa màng đi qua các công đoạn tiếp theo. Khi tốc độ kéo thay đổi, tốc độ đùn và các bộ phận liên quan cũng cần được xem xét để duy trì chế độ sản xuất phù hợp. Yêu cầu điều khiển ở đây không chỉ là “chạy nhanh hay chậm”, mà còn là giữ tốc độ ổn định và phối hợp khi máy tăng, giảm tốc.

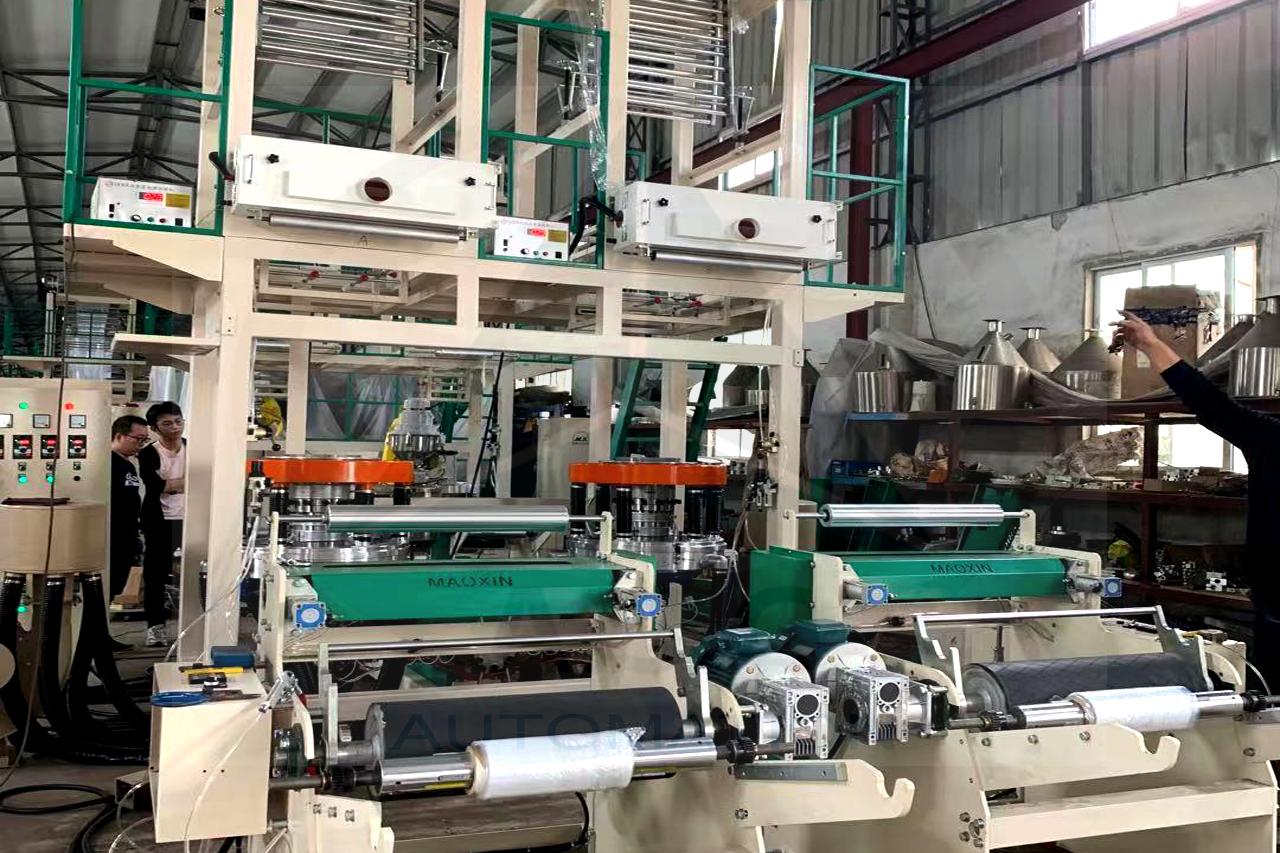

Động cơ thu cuộn

Ở cụm thu cuộn, đường kính cuộn thành phẩm tăng dần trong quá trình chạy máy. Nếu cần kiểm soát lực căng màng, hệ thống có thể sử dụng thêm cảm biến lực, dancer hoặc encoder, tùy kết cấu máy. Đây cũng là bài toán được A.S.C phân tích trong nội dung về điều khiển tốc độ và lực căng trên máy cán màng, ghép màng.

Quạt gió và các cơ cấu phụ trợ

Một số máy sử dụng biến tần để điều chỉnh tốc độ quạt hoặc động cơ phụ trợ. Tuy nhiên, trước khi lắp cần xác định quạt đang thực hiện nhiệm vụ gì, dải lưu lượng cần thay đổi ra sao và hệ thống hiện tại đã có phương án điều khiển nào. Không phải mọi quạt trên máy đều cần bổ sung biến tần.

Vì sao tốc độ đùn, kéo màng và thu cuộn cần phối hợp?

Khi trục đùn tăng lượng nhựa cấp ra nhưng lô kéo vẫn giữ tốc độ cũ, chế độ tạo màng sẽ thay đổi. Nếu lô kéo tăng tốc mà các công đoạn khác không điều chỉnh phù hợp, màng có thể bị kéo căng hơn mức mong muốn. Cụm thu cuộn cũng cần tiếp nhận màng ở tốc độ phù hợp để quá trình cuộn ổn định.

Biến tần điều chỉnh từng động cơ; cách các động cơ phối hợp phụ thuộc vào thiết kế điều khiển của máy. Hệ thống có thể dùng tỷ lệ tốc độ giữa các trục hoặc kết hợp PLC, encoder và cảm biến để nhận phản hồi. A.S.C đã giải thích yêu cầu phối hợp nhiều động cơ trong bài biến tần máy tráng đùn. Với máy thổi màng, việc lựa chọn giải pháp cũng cần dựa trên toàn bộ dây chuyền và yêu cầu của từng cơ cấu.

Cách chọn biến tần máy thổi màng nilon

Dưới đây là những điều cần quan tâm khi chọn biến tần máy thổi màng nilon:

1. Xác định vị trí lắp và đặc tính tải

Trước tiên, xác định biến tần sẽ điều khiển trục đùn, lô kéo, thu cuộn hay quạt. Mỗi vị trí có yêu cầu khác nhau về mô-men, dải tốc độ và cách thay đổi tốc độ. Đây là bước nền tảng khi chọn biến tần máy thổi màng HDPE/LDPE hoặc nâng cấp máy đang sản xuất nhiều loại màng.

2. Đối chiếu thông số động cơ

Cần kiểm tra ít nhất điện áp, dòng định mức, công suất, loại động cơ và tốc độ ghi trên tem. Dòng định mức và đặc tính tải là dữ liệu quan trọng để đánh giá khả năng đáp ứng; không nên quyết định chỉ theo con số kW. Nếu thay biến tần đang sử dụng, nên ghi lại cả model, thông số cài đặt và mã lỗi từng xuất hiện. Những dữ liệu này giúp kỹ thuật viên hiểu điều kiện làm việc của máy trước khi đề xuất thiết bị thay thế.

3. Xác định yêu cầu điều khiển và kết nối

Máy có cần một tốc độ đặt cố định, nhiều cấp tốc độ hay thay đổi tốc độ đồng thời giữa các trục? Biến tần cần nhận lệnh từ nút nhấn, biến trở, PLC hay HMI? Hệ thống có encoder hoặc cảm biến lực căng không? Trả lời các câu hỏi này trước sẽ giúp chọn đúng tính năng và phương án tích hợp.

4. Kiểm tra điều kiện lắp đặt

Cần xem xét không gian tủ điện, khả năng thông gió, nhiệt độ, bụi, chiều dài cáp và thiết bị bảo vệ hiện có. Sau khi lắp đặt, thời gian tăng giảm tốc, giới hạn tốc độ và các thông số bảo vệ phải được cài đặt theo động cơ và quá trình vận hành thực tế.

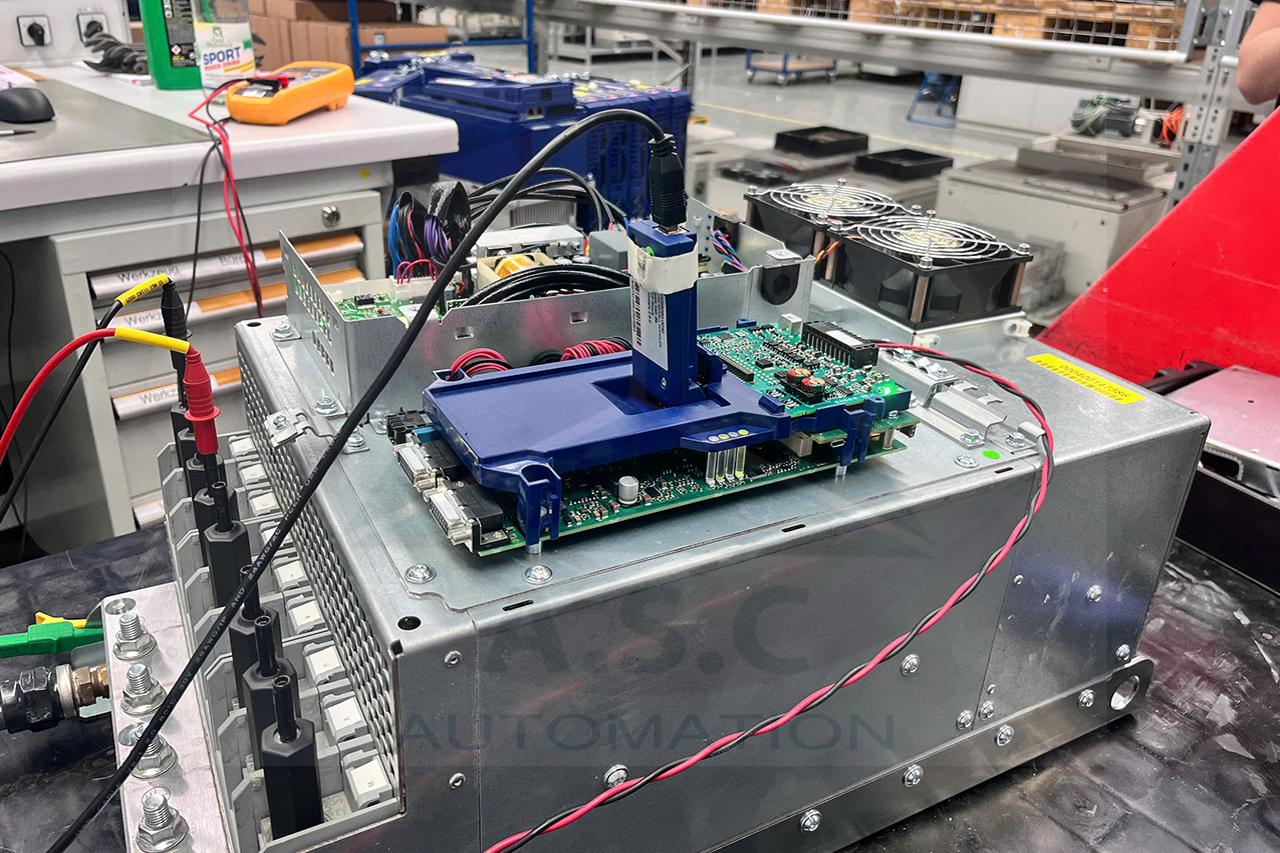

Lưu ý khi thay biến tần cho máy đang vận hành

Thay biến tần không chỉ là tháo thiết bị cũ và đấu thiết bị mới vào cùng vị trí. Trước khi thực hiện, nên:

1. Ghi nhận hiện trạng: chụp tem động cơ, biến tần, sơ đồ đấu nối và lưu các thông số cài đặt nếu còn truy cập được.
2. Kiểm tra tín hiệu: xác định tín hiệu chạy/dừng, đặt tốc độ, báo lỗi và các kết nối với PLC, HMI hoặc cảm biến.
3. Đánh giá nguyên nhân sự cố: kiểm tra motor, dây cáp, tải cơ khí và điều kiện tủ điện nếu biến tần cũ thường xuyên báo lỗi.
4. Chạy thử theo từng bước: thử riêng cơ cấu được thay biến tần, sau đó kiểm tra hoạt động phối hợp khi dây chuyền tăng tốc, chạy ổn định và giảm tốc.

Cách làm này giúp tránh trường hợp thay thiết bị nhưng nguyên nhân gây dừng máy vẫn nằm ở động cơ, cơ khí hoặc tín hiệu điều khiển.

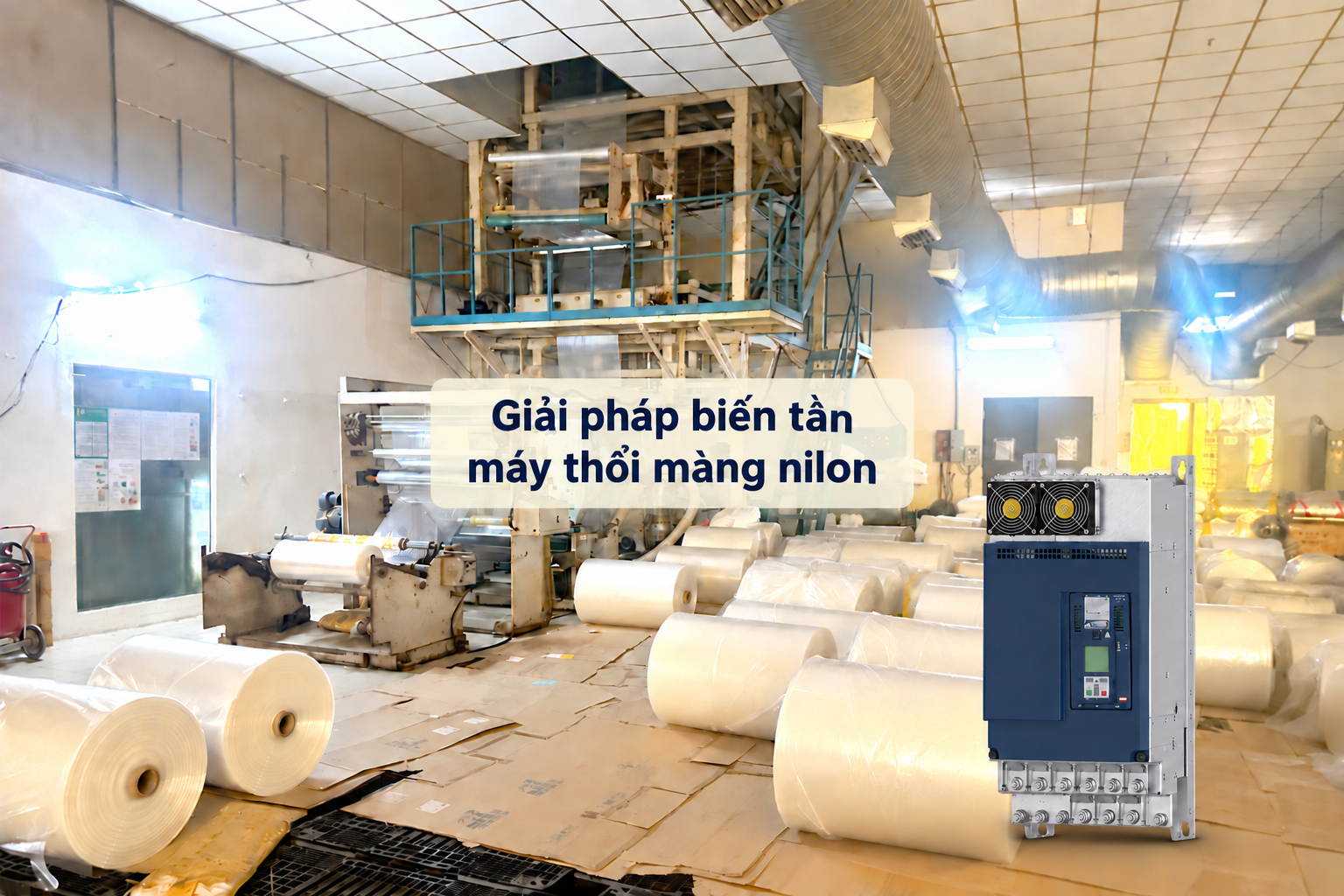

Giải pháp biến tần KEB cho máy thổi màng nilon

Trên máy thổi màng nilon, KEB COMBIVERT G6 và F6 là hai dòng thường được ứng dụng tùy theo yêu cầu của từng vị trí truyền động.

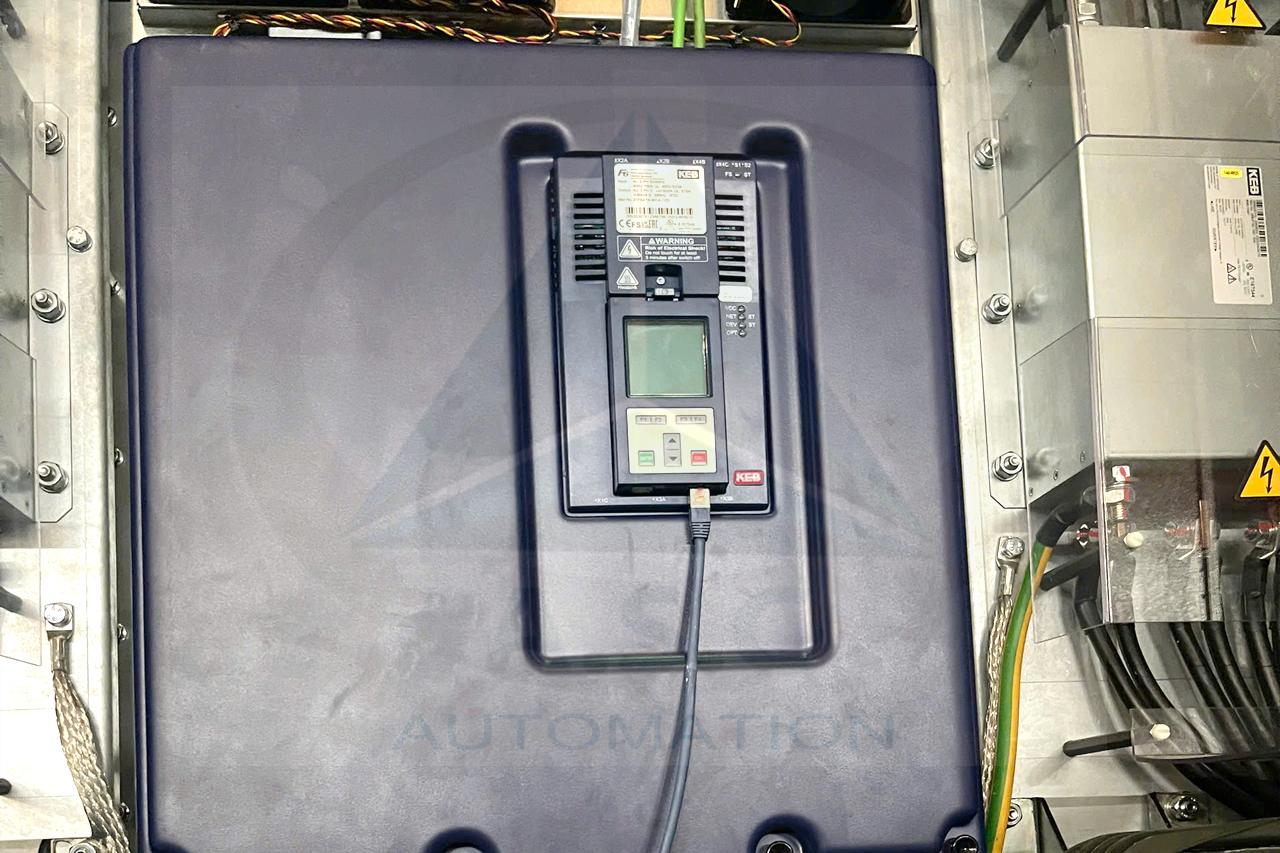

Biến tần KEB COMBIVERT G6

Biến tần KEB COMBIVERT G6 có dải công suất từ 0,75–30 kW, hỗ trợ các phương án điều khiển tốc độ tùy cấu hình. Trên máy thổi màng, G6 có thể được xem xét cho lô kéo, quạt làm mát hoặc động cơ phụ trợ khi yêu cầu về công suất, mô-men và kết nối nằm trong khả năng đáp ứng của thiết bị.

Chẳng hạn, với quạt đang chạy tốc độ cố định, G6 có thể giúp điều chỉnh tốc độ quạt theo chế độ vận hành nếu hệ thống cần thay đổi lưu lượng gió. Với lô kéo, cần kiểm tra thêm yêu cầu giữ tốc độ ổn định và cách nhận lệnh từ PLC hoặc bộ điều khiển hiện có. Việc chọn G6 cho một vị trí cụ thể vẫn phải dựa trên thông số động cơ và đặc tính tải thực tế.

Biến tần KEB COMBIVERT F6

Biến tần KEB COMBIVERT F6 là dòng truyền động có thể xem xét cho trục vít đùn và các trục cần kiểm soát tốc độ, mô-men hoặc phối hợp với những động cơ khác trên dây chuyền. Ở trục vít, kỹ thuật viên cần đối chiếu khả năng đáp ứng mô-men với dải tốc độ làm việc và dòng tải thực tế trước khi chọn cấu hình F6.

F6 cũng có thể được đưa vào phương án điều khiển lô kéo hoặc thu cuộn khi hệ thống yêu cầu phối hợp nhiều trục. Nếu mục tiêu là kiểm soát lực căng tại cụm thu cuộn, cần đánh giá đồng thời cảm biến, tín hiệu phản hồi và chương trình điều khiển; chỉ thay biến tần sẽ chưa đủ để hình thành một giải pháp điều khiển lực căng hoàn chỉnh.

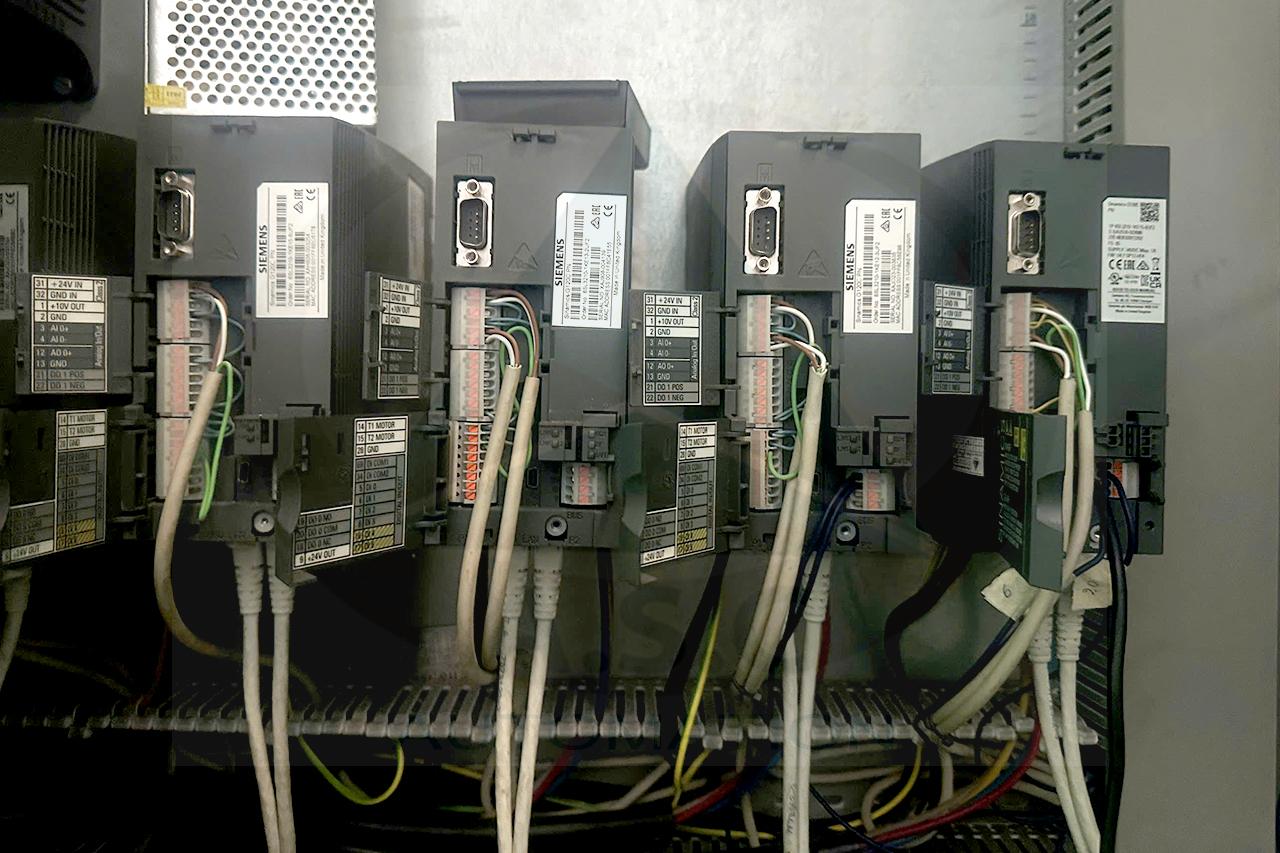

Ngoài KEB, các dòng biến tần như Danfoss FC 302 và Siemens SINAMICS G120/S120 cũng có thể được tham khảo khi lắp mới hoặc thay thế thiết bị. Việc chọn hãng và model cuối cùng cần dựa trên thông số động cơ, yêu cầu điều khiển và cấu hình sẵn có của máy.

Nhà phân phối biến tần uy tín trên toàn quốc – A.S.C VN

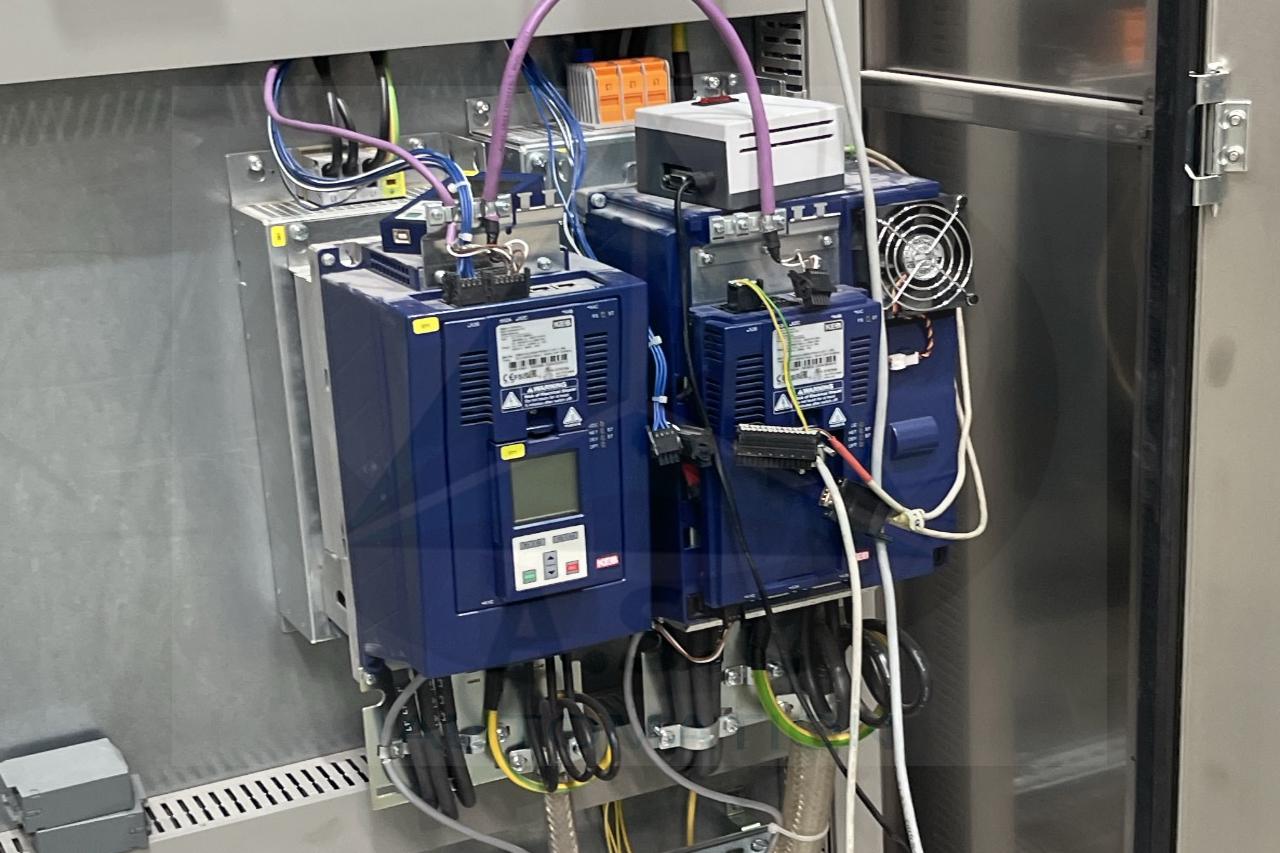

A.S.C VN đã hoạt động trong lĩnh vực thiết bị và giải pháp tự động hóa công nghiệp với hơn 1 thập kỷ qua. Dưới đây là những dịch vụ mà chúng tôi cung cấp:

• Cung cấp biến tần, thiết bị truyền động và vật tư tự động hóa công nghiệp.
• Khảo sát, tư vấn và nâng cấp máy móc
• Kiểm tra, sửa chữa biến tần và các thiết bị công nghiệp
• Thiết kế, thi công tủ điện công nghiệp
• Lập trình PLC, lập trình SCADA – HMI

Đối với dây chuyền thổi màng, việc lựa chọn biến tần nên bắt đầu từ yêu cầu của từng động cơ và cách các cơ cấu phối hợp trong quá trình sản xuất. A.S.C VN có thể tiếp nhận thông tin hệ thống để tư vấn phương án thiết bị, điều khiển và tích hợp phù hợp.

Nếu cần tư vấn lắp mới hoặc thay biến tần, bạn có thể gửi cho A.S.C ảnh tem động cơ, biến tần hiện tại, hình tủ điện và mô tả vấn đề máy đang gặp. Thông tin càng đầy đủ, việc đánh giá giải pháp càng sát điều kiện vận hành thực tế.

Một số câu hỏi thường gặp về biến tần máy thổi màng

Chọn biến tần máy thổi màng nilon cần bắt đầu từ vị trí sử dụng, đặc tính tải và yêu cầu phối hợp truyền động. Khi có đủ thông số của trục đùn, lô kéo, thu cuộn và hệ điều khiển hiện tại, doanh nghiệp sẽ có cơ sở rõ ràng hơn để lắp mới hoặc thay biến tần phù hợp cho dây chuyền. Liên hệ ngay Hotline: 0917.113.068 của A.S.C VN để được tư vấn, hỗ trợ nhanh chóng nhất!
