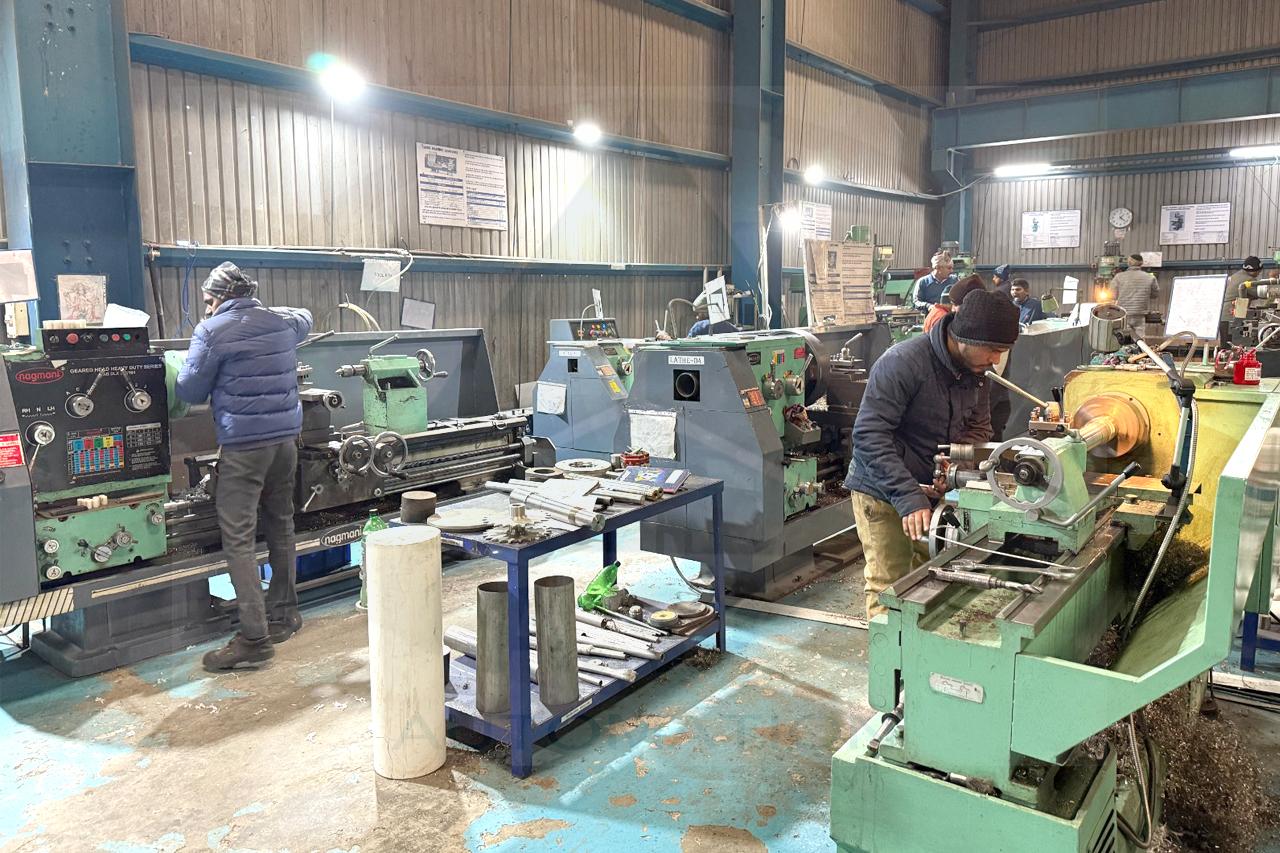

Máy tiện cần điều chỉnh tốc độ trục chính phù hợp với vật liệu, dao cắt và từng công đoạn gia công. Khởi động động cơ trực tiếp có thể tạo dòng điện lớn và gây tác động cơ khí lên hệ truyền động. Lắp biến tần cho máy tiện giúp điều chỉnh tốc độ linh hoạt, kiểm soát quá trình tăng giảm tốc và hỗ trợ đảo chiều khi cần. Vậy nên chọn loại biến tần nào và cần lưu ý gì khi lắp đặt? Cùng A.S.C VN tìm hiểu trong bài viết dưới đây.
- 1.Biến tần cho máy tiện là gì?
- 2.Vì sao nên lắp biến tần cho máy tiện?
- 3.Máy tiện nào có thể lắp biến tần?
- 4.Cách chọn biến tần cho máy tiện
- 5.Nên chọn biến tần nào cho máy tiện?
- 6.Sơ đồ đấu biến tần cho máy tiện cơ bản
- 7.Những lỗi thường gặp sau khi lắp biến tần cho máy tiện
- 8.Lắp biến tần cho máy tiện cần lưu ý gì?
- 9.A.S.C VN – Đơn vị chuyên cung cấp, lắp đặt biến tần máy tiện uy tín tại TP.HCM
- 10.Quy trình lắp biến tần cho máy tiện tại A.S.C VN
- 11.Một số câu hỏi thường gặp khi lắp biến tần cho máy tiện
Biến tần cho máy tiện là gì?

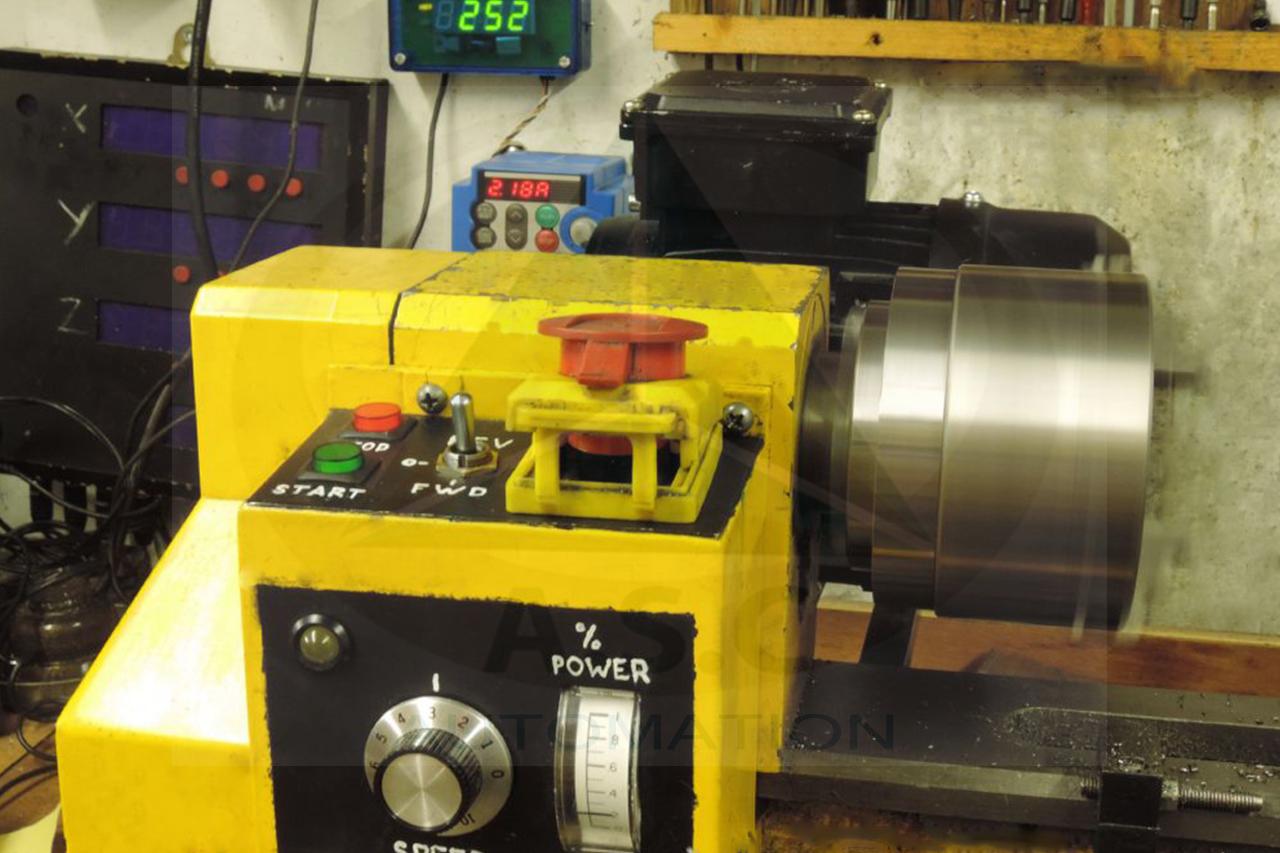

Biến tần cho máy tiện là thiết bị dùng để thay đổi tần số và điện áp cấp cho động cơ. Nhờ đó, người vận hành có thể điều chỉnh tốc độ quay của mâm cặp hoặc trục chính theo từng loại vật liệu và yêu cầu gia công.
Thiết bị này thường được sử dụng cho máy tiện cơ, máy tiện mini, máy tiện công nghiệp và một số dòng máy tiện CNC. Ngoài chức năng điều chỉnh tốc độ, biến tần còn hỗ trợ khởi động mềm, dừng máy, đảo chiều và bảo vệ động cơ.
Vì sao nên lắp biến tần cho máy tiện?
Lắp biến tần cho máy tiện mang lại nhiều lợi ích trong quá trình sử dụng:
- Điều chỉnh tốc độ quay linh hoạt theo từng công đoạn.
- Giúp động cơ khởi động và dừng êm hơn.
- Hạn chế dòng điện tăng cao khi khởi động.
- Hỗ trợ đảo chiều quay thuận tiện.
- Hỗ trợ bảo vệ động cơ khi xảy ra quá tải, quá dòng hoặc các sự cố được thiết bị giám sát.
- Có thể giảm điện năng tiêu thụ ở những chế độ vận hành phù hợp; mức tiết kiệm phụ thuộc vào tải và chu kỳ gia công.
- Giúp quá trình gia công ổn định và an toàn hơn.
- Giảm tác động cơ khí khi khởi động và thay đổi tốc độ, góp phần hạn chế hao mòn hệ truyền động.
Máy tiện nào có thể lắp biến tần?
Máy tiện sử dụng động cơ 3 pha có thể lắp biến tần khi thông số động cơ, nguồn điện và hệ thống điều khiển phù hợp. Các nhóm máy thường được xem xét gồm:
- Máy tiện cơ: Các dòng máy tiện truyền thống, máy tiện mini và máy tiện gia công kim loại dùng động cơ 3 pha. Biến tần hỗ trợ điều chỉnh tốc độ trục chính, tăng giảm tốc và đảo chiều theo nhu cầu sử dụng.
- Máy tiện gỗ: Có thể lắp biến tần để điều chỉnh tốc độ quay phù hợp với kích thước phôi và công đoạn gia công, trong giới hạn cho phép của máy.
- Máy tiện CNC: Cần lựa chọn biến tần hoặc bộ truyền động trục chính tương thích với động cơ, tín hiệu phản hồi và bộ điều khiển CNC, đặc biệt khi máy có chức năng định hướng trục chính hoặc tiện ren đồng bộ. Tham khảo thêm cách chọn biến tần cho máy CNC để đối chiếu yêu cầu của động cơ trục chính và hệ điều khiển.
Trước khi lắp đặt, cần kiểm tra tem thông số động cơ, sơ đồ điện và giới hạn tốc độ của hệ truyền động. Với máy sử dụng động cơ 1 pha có tụ, không mặc định áp dụng biến tần 3 pha thông thường mà cần đánh giá giải pháp riêng.
Cách chọn biến tần cho máy tiện
Khi chọn biến tần cho máy tiện, trước hết cần kiểm tra công suất, điện áp, dòng định mức và tốc độ quay của động cơ. Chọn biến tần có điện áp phù hợp, dòng đầu ra định mức đáp ứng dòng định mức của động cơ và khả năng chịu quá tải phù hợp với chế độ gia công. Công suất ghi trên biến tần là thông số tham khảo, cần đối chiếu thêm với điều kiện vận hành thực tế.
Với máy tiện cơ bản, biến tần điều khiển V/F có thể đáp ứng nhu cầu điều chỉnh tốc độ thông thường. Nếu máy thường xuyên gia công vật liệu cứng, cần mô-men lớn hoặc phải giữ tốc độ ổn định khi tải thay đổi, nên chọn biến tần vector. Đối với máy tiện CNC hoặc hệ thống yêu cầu điều khiển trục chính chính xác, có thể dùng loại hỗ trợ encoder và phản hồi tốc độ. Để hiểu rõ hơn các phương pháp điều khiển này, bạn có thể tham khảo bài viết về biến tần điều khiển tốc độ motor 3 pha.
Ngoài ra, cần xem xét dải tần số, khả năng chịu quá tải, chức năng đảo chiều, thời gian tăng tốc và giảm tốc. Nếu máy phải dừng nhanh, nên kiểm tra khả năng kết nối điện trở xả. Việc lựa chọn đúng biến tần cho máy tiện sẽ giúp động cơ chạy êm, hạn chế báo lỗi và nâng cao hiệu quả gia công.
Nên chọn biến tần nào cho máy tiện?
Muốn máy tiện vận hành ổn định, điều chỉnh tốc độ trục chính theo từng công đoạn gia công và duy trì mô-men khi cắt, cần chọn dòng biến tần phù hợp với động cơ và hệ điều khiển của máy. Dưới đây là những dòng biến tần nổi bật được sử dụng cho máy tiện hoặc trục chính máy công cụ mà bạn đọc có thể tham khảo:
1. Biến tần KEB COMBIVERT F6: Phù hợp để điều khiển động cơ trục chính máy tiện khi cần thay đổi tốc độ trong dải rộng. F6 hỗ trợ nhiều loại động cơ, gồm động cơ không đồng bộ và động cơ nam châm vĩnh cửu. Dòng này phù hợp với ứng dụng cần kiểm soát tốc độ và mô-men khi trục chính tăng tốc, giảm tốc hoặc làm việc ở các chế độ gia công khác nhau. Bên cạnh đó, F6 cũng được ứng dụng trục chính tốc độ cao.
Với hệ sử dụng motor đồng bộ, bạn có thể tìm hiểu thêm về biến tần điều khiển động cơ đồng bộ trước khi lựa chọn cấu hình.
2. Biến tần KEB COMBIVERT S6: Là bộ điều khiển servo dùng được cho ứng dụng trục chính, đặc biệt khi hệ truyền động cần đáp ứng nhanh và điều khiển chuyển động chính xác. Với máy tiện sử dụng động cơ servo cho trục chính, S6 giúp điều khiển tốc độ và mô-men theo yêu cầu gia công. KEB cũng xếp S6 trong nhóm giải pháp dành cho trục chính tốc độ cao.
3. Siemens SINAMICS S120: Hệ truyền động cho máy công cụ, phù hợp với máy tiện CNC cần điều khiển trục chính và kết nối trong hệ thống điều khiển Siemens.
4. Biến tần Delta VFD-VE: Được ứng dụng cho trục chính máy tiện, máy phay và máy mài; hỗ trợ điều khiển tốc độ, mô-men và vị trí.
5. Biến tần Mitsubishi MDS-E/EH: Bộ truyền động servo và trục chính dành cho máy tiện CNC dùng hệ điều khiển Mitsubishi tương thích.
Khi chọn mã cụ thể, cần đối chiếu công suất, điện áp và dòng định mức của động cơ với dải tốc độ, mô-men cắt và tín hiệu điều khiển của máy tiện.

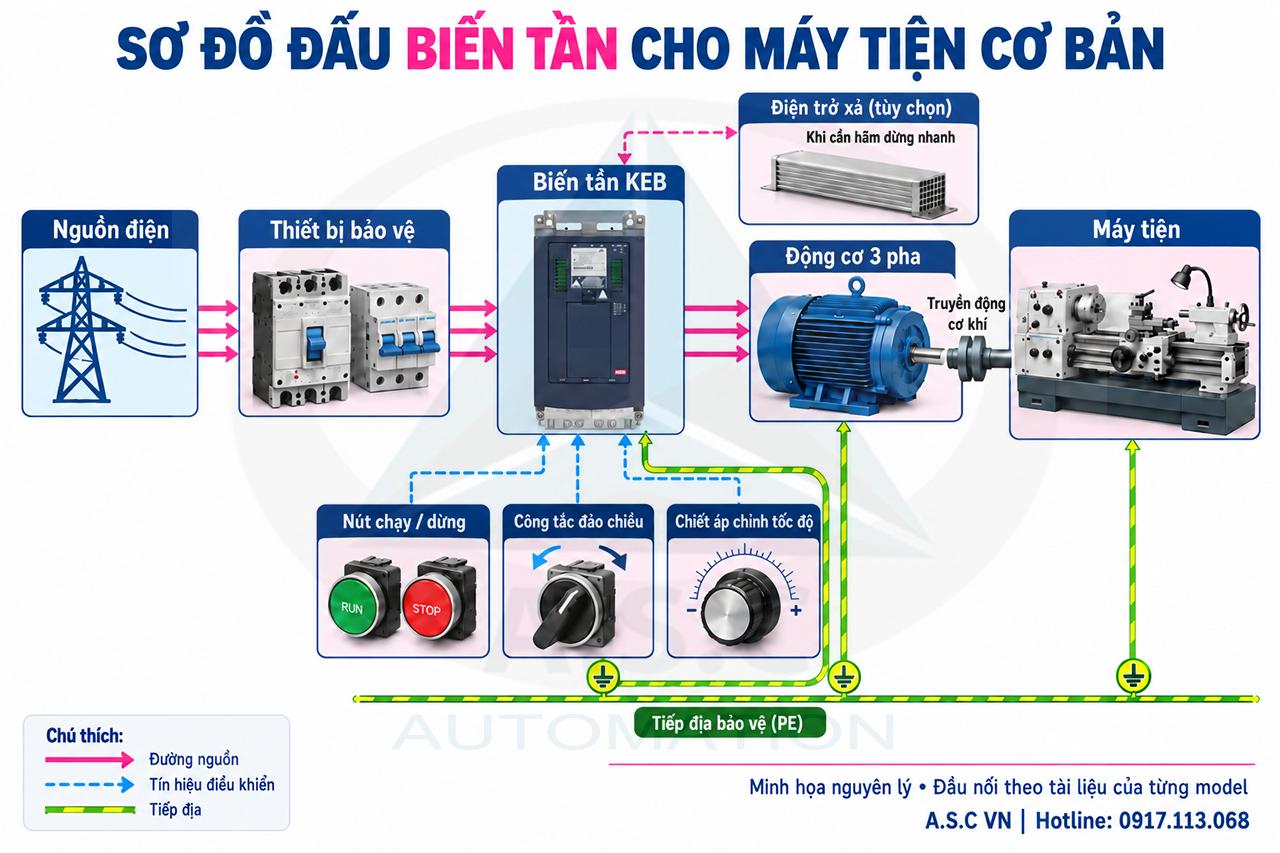

Sơ đồ đấu biến tần cho máy tiện cơ bản
Một hệ thống cơ bản thường gồm:
- Nguồn điện cấp vào biến tần.
- Ngõ ra biến tần kết nối với động cơ.
- Nút chạy và dừng máy.
- Công tắc đảo chiều.
- Chiết áp điều chỉnh tốc độ.
- Thiết bị bảo vệ và tiếp địa.
- Điện trở xả nếu máy cần dừng nhanh.
Sơ đồ đấu nối thực tế có thể thay đổi tùy loại động cơ, công suất máy và yêu cầu điều khiển. Vì vậy, việc lắp đặt nên do người có chuyên môn thực hiện. Liên hệ Hotline: 0917.113.068 nếu cần tư vấn nhanh chóng!
Những lỗi thường gặp sau khi lắp biến tần cho máy tiện
Sau khi lắp đặt, máy tiện có thể gặp một số lỗi như:
- Động cơ không quay.
- Động cơ quay ngược chiều.
- Tốc độ quay không ổn định.
- Biến tần báo lỗi quá dòng.
- Động cơ bị nóng khi chạy tốc độ thấp.
- Máy dừng quá chậm hoặc không dừng đúng yêu cầu.
- Biến tần không nhận tín hiệu từ nút điều khiển.
- Máy bị rung khi thay đổi tốc độ.
Nguyên nhân có thể do cài sai thông số motor, đấu nhầm dây, chọn biến tần không đúng công suất hoặc động cơ đã xuống cấp.
Lắp biến tần cho máy tiện cần lưu ý gì?
Sau khi chọn được thiết bị phù hợp, việc lắp đặt cần chú ý đến hệ thống điện, môi trường làm việc và đặc điểm cơ khí của máy:
- Bố trí tủ điện thông thoáng: Hạn chế bụi kim loại, dầu và hơi ẩm xâm nhập; chừa khoảng cách tản nhiệt theo hướng dẫn của nhà sản xuất.
- Kiểm tra mạch điều khiển hiện có: Các nút chạy, dừng, đảo chiều và liên động cần được đấu nối phù hợp. Không đóng cắt contactor giữa biến tần và động cơ khi biến tần đang cấp điện cho motor, trừ khi nhà sản xuất cho phép và có trình tự điều khiển phù hợp.
- Nối đất và bố trí dây đúng kỹ thuật: Tách dây động lực khỏi dây tín hiệu; sử dụng cáp và biện pháp chống nhiễu theo yêu cầu của thiết bị.
- Đảm bảo làm mát động cơ: Khi chạy tốc độ thấp trong thời gian dài, cần theo dõi nhiệt độ motor và xem xét quạt làm mát độc lập nếu cần.
- Tuân thủ giới hạn cơ khí: Tốc độ trục chính phải nằm trong giới hạn cho phép của mâm cặp, ổ trục và hệ truyền động. Kiểm tra cơ cấu giữ mâm cặp trước khi sử dụng chức năng đảo chiều.
- Kiểm tra chức năng dừng và bảo vệ: Nút dừng khẩn cấp, liên động và các chức năng bảo vệ cần được kiểm tra trước khi đưa máy vào gia công.
- Chạy thử trước khi bàn giao: Kiểm tra không tải, sau đó thử với tải phù hợp để theo dõi chiều quay, độ rung, dòng điện và khả năng dừng máy.
A.S.C VN – Đơn vị chuyên cung cấp, lắp đặt biến tần máy tiện uy tín tại TP.HCM
A.S.C VN cung cấp và lắp đặt biến tần cho máy tiện tại TP.HCM, hỗ trợ khách hàng từ lựa chọn thiết bị đến vận hành và bảo trì. Khách hàng có thể trao đổi nhu cầu gia công, tình trạng máy và ngân sách dự kiến để được tư vấn phương án phù hợp.
Tư vấn theo nhu cầu thực tế
Với máy cần nâng cấp hoặc thay thế biến tần, A.S.C VN hỗ trợ đánh giá khả năng tận dụng động cơ, thiết kế, cải tạo tủ điện điều khiển hiện có. Phương án tư vấn làm rõ những thiết bị có thể giữ lại và các hạng mục cần bổ sung, giúp khách hàng chủ động trước khi triển khai.
Cung cấp thiết bị và linh kiện chính hãng
A.S.C VN còn là đơn vị phân phối độc quyền các giải pháp truyền động KEB tại Việt Nam, luôn sẵn hàng cùng linh kiện chính hãng phục vụ lắp đặt mới, thay thế và sửa chữa. Khách hàng được hỗ trợ đối chiếu mã sản phẩm và linh kiện tương thích, đồng thời xác nhận số lượng, thời gian giao hàng khi đặt mua.
Báo giá rõ ràng trước khi thực hiện
Các hạng mục thiết bị, phụ kiện và công việc lắp đặt được trao đổi trước để khách hàng nắm phạm vi triển khai và chi phí dự kiến. Với máy cần cải tạo tủ điện hoặc bổ sung chức năng điều khiển, A.S.C VN tư vấn cụ thể để khách hàng cân nhắc theo nhu cầu sử dụng.
Hỗ trợ kỹ thuật trong quá trình sử dụng

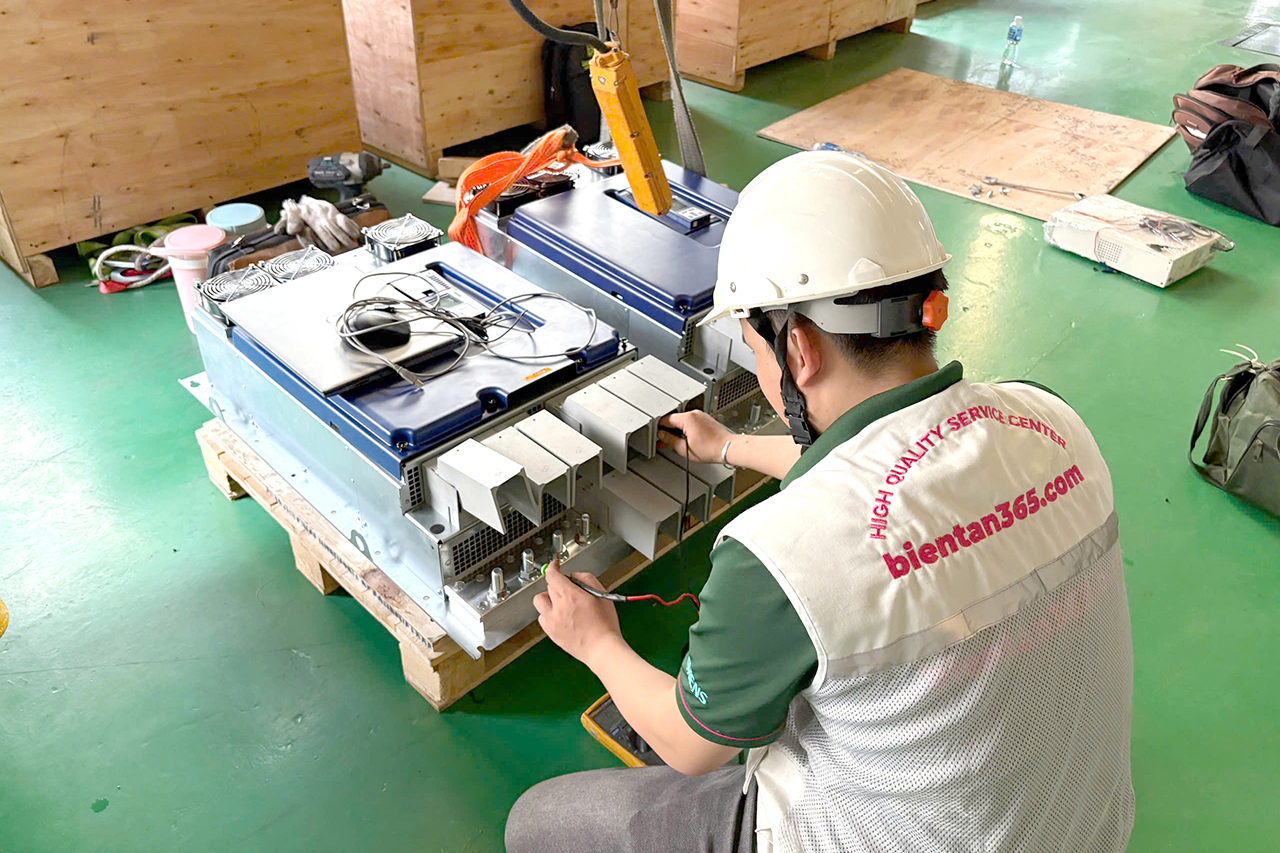

Sau khi bàn giao, A.S.C VN hướng dẫn vận hành và hỗ trợ kiểm tra khi thiết bị phát sinh vấn đề. Khách hàng cũng được tư vấn bảo trì, sửa chữa hoặc thay thế linh kiện phù hợp với tình trạng hệ truyền động. Xem chi tiết dịch vụ A.S.C VN cung cấp.
Để được tư vấn lắp biến tần cho máy tiện, hãy gửi hình ảnh máy, tem thông số động cơ và yêu cầu sử dụng đến A.S.C VN. Liên hệ Hotline: 0917.113.068 để trao đổi phương án và nhận báo giá.
Quy trình lắp biến tần cho máy tiện tại A.S.C VN
Dưới đây là quy trình lắp biến tần cho máy tiện tại A.S.C VN:
Bước 1: Kiểm tra động cơ và hệ thống điện
Kỹ thuật viên cần kiểm tra công suất, điện áp, dòng điện, tốc độ định mức và sơ đồ đấu dây của động cơ. Đồng thời, kiểm tra tình trạng dây dẫn, contactor, cầu dao, nút nhấn và hệ thống tiếp địa.
Bước 2: Lựa chọn vị trí lắp đặt
Biến tần nên được đặt trong tủ điện hoặc vị trí khô ráo, thoáng mát. Khu vực lắp đặt cần hạn chế bụi kim loại, dầu và hơi ẩm để tránh ảnh hưởng đến tuổi thọ thiết bị.

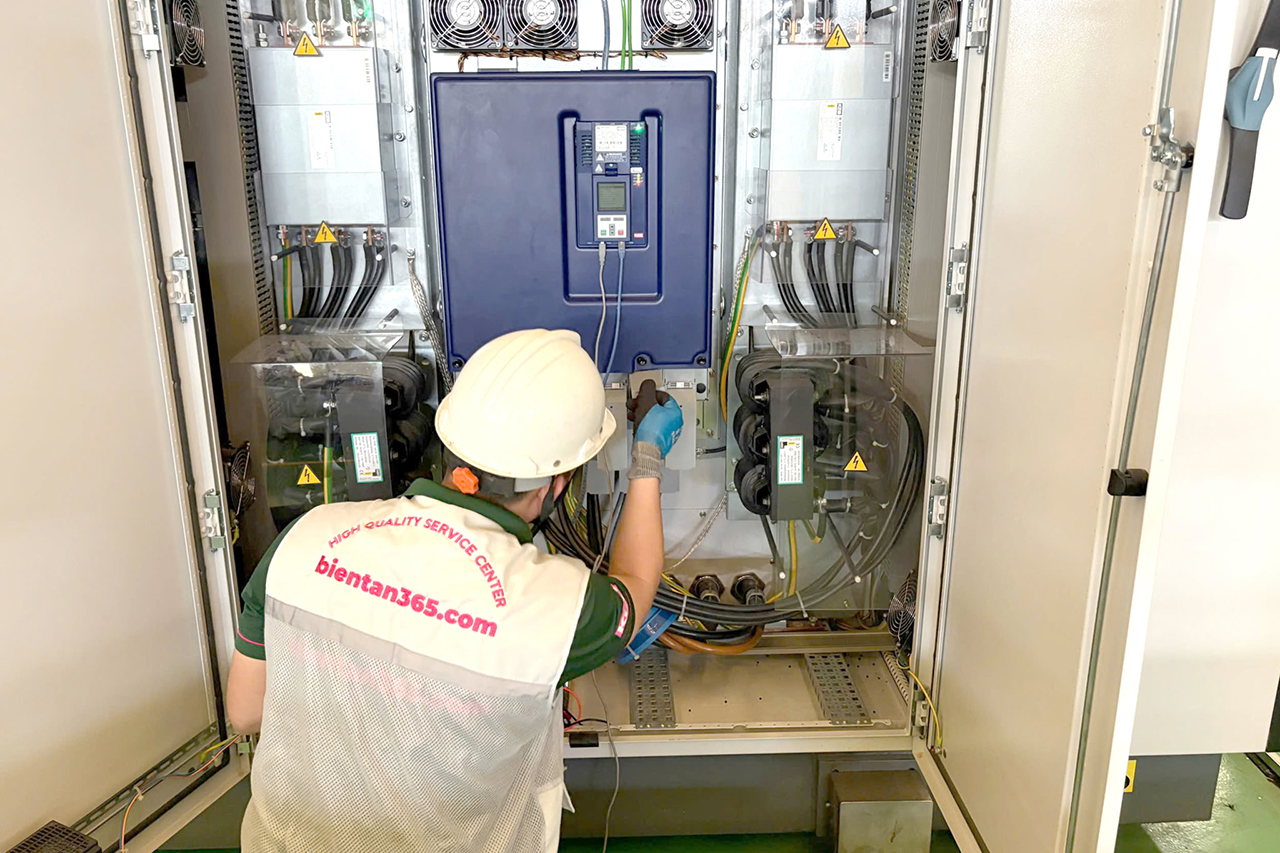

Bước 3: Đấu nối biến tần
Nguồn điện được đấu vào ngõ vào của biến tần, còn động cơ được đấu vào ngõ ra. Các nút chạy, dừng, đảo chiều và chiết áp điều chỉnh tốc độ sẽ được kết nối vào mạch điều khiển theo sơ đồ phù hợp.
Bước 4: Cài đặt thông số
Sau khi đấu nối, cần nhập các thông số của động cơ như công suất, điện áp, dòng điện, tần số và tốc độ định mức. Tiếp đó, cài đặt thời gian tăng tốc, giảm tốc, giới hạn tần số và chức năng đảo chiều.
Bước 5: Chạy thử máy
Máy cần được chạy thử ở tốc độ thấp trước, sau đó tăng dần lên. Kỹ thuật viên kiểm tra chiều quay, độ rung, tiếng ồn, dòng điện và khả năng dừng máy trước khi bàn giao.
Một số câu hỏi thường gặp khi lắp biến tần cho máy tiện
KEB COMBIVERT F6 và S6 phù hợp với những hệ truyền động máy tiện nào?
COMBIVERT F6 có thể dùng cho hệ trục chính sử dụng động cơ không đồng bộ hoặc động cơ nam châm vĩnh cửu phù hợp. COMBIVERT S6 là bộ điều khiển servo, phù hợp với hệ truyền động cần đáp ứng nhanh và điều khiển chính xác. Cần đối chiếu phiên bản, phản hồi encoder và giao tiếp điều khiển trước khi chọn thiết bị.
Máy tiện cơ và máy tiện CNC có thể sử dụng cùng một loại biến tần không?
Không thể mặc định dùng chung. Máy tiện cơ thường cần điều chỉnh tốc độ, tăng giảm tốc và đảo chiều. Máy tiện CNC có thể yêu cầu thêm phản hồi encoder, định hướng trục chính và đồng bộ khi tiện ren, nên bộ truyền động phải tương thích với hệ điều khiển CNC.
Xưởng dùng điện một pha có thể lắp biến tần cho động cơ máy tiện ba pha không?
Có thể, nếu chọn biến tần hỗ trợ nguồn vào một pha và ngõ ra ba pha phù hợp với động cơ. Cần kiểm tra điện áp, dòng điện và khả năng cấp nguồn tại xưởng. Không mặc định biến tần nhận điện một pha 220 V có thể cấp đúng điện áp cho mọi động cơ ba pha.
Có cần thay động cơ hiện có khi lắp biến tần cho máy tiện không?
Không nhất thiết. Động cơ ba pha hiện có có thể được giữ lại nếu thông số, tình trạng cách điện và khả năng làm việc đáp ứng yêu cầu. Với motor đã xuống cấp, động cơ một pha có tụ hoặc động cơ không phù hợp với phương án điều khiển, cần đánh giá việc sửa chữa hoặc thay thế.
Máy tiện cần mô-men lớn ở tốc độ thấp nên chọn biến tần như thế nào?
Nên xem xét biến tần điều khiển vector có dòng định mức và khả năng chịu quá tải phù hợp. Nếu cần kiểm soát tốc độ chính xác ở tốc độ thấp, có thể cần phản hồi encoder. Đồng thời, phải kiểm tra khả năng làm mát động cơ và phối hợp cấp truyền cơ khí phù hợp với tải cắt.
Khi nào cần mua thêm điện trở xả cho biến tần máy tiện?
Điện trở xả có thể cần khi máy phải dừng nhanh, giảm tốc thường xuyên hoặc có tải quán tính lớn. Cần kiểm tra biến tần có hỗ trợ kết nối điện trở xả hay cần bộ hãm bổ sung. Giá trị điện trở và công suất phải được lựa chọn theo tài liệu thiết bị và chế độ vận hành.
A.S.C VN có hỗ trợ đấu nối, cài đặt và chạy thử biến tần cho máy tiện không?
Có. A.S.C VN hỗ trợ kiểm tra hệ thống điện, đấu nối, cài đặt thông số động cơ và chạy thử theo phương án đã thống nhất. Các yêu cầu về nút điều khiển, đảo chiều, dừng máy và cải tạo tủ điện được đánh giá theo tình trạng thực tế của máy.
Chi phí cung cấp và lắp đặt biến tần cho máy tiện phụ thuộc vào những yếu tố nào?
Chi phí phụ thuộc vào model biến tần, thông số động cơ, phụ kiện và khối lượng công việc lắp đặt. Những yêu cầu như bổ sung điện trở xả, cải tạo tủ điện hoặc kết nối CNC cũng ảnh hưởng đến báo giá. Khách hàng nên cung cấp thông tin máy để A.S.C VN xác định phạm vi công việc và tư vấn chi phí phù hợp.
Biến tần cho máy tiện giúp điều chỉnh tốc độ trục chính linh hoạt và kiểm soát quá trình tăng giảm tốc theo nhu cầu gia công. Để vận hành hiệu quả, thiết bị cần phù hợp với động cơ, hệ điều khiển và giới hạn cơ khí của máy. Liên hệ A.S.C VN qua Hotline: 0917.113.068 để được tư vấn lựa chọn và lắp đặt giải pháp phù hợp.
