Biến tần cho cẩu trục không chỉ cần chọn đúng công suất mà còn phải phù hợp với đặc tính tải nâng hạ, khả năng quá tải, mô-men ở tốc độ thấp, hệ thống phanh và yêu cầu hãm năng lượng. Bên cạnh đó, cách lắp đặt, đấu nối và cài đặt biến tần cho cẩu trục cũng có những yêu cầu riêng để đảm bảo quá trình nâng, hạ và di chuyển diễn ra ổn định, hạn chế giật tải. Trong bài viết này, A.S.C VN sẽ giúp bạn hiểu rõ tiêu chí lựa chọn, lắp đặt và cài đặt biến tần cho cẩu trục, cũng như những điểm cần lưu ý khi kết hợp biến tần với phanh và các thiết bị điều khiển.
- 1.Biến tần cho cẩu trục là gì?
- 2.Các loại cầu trục nào dùng biến tần? Tiêu chí lựa chọn
- 3.Hệ thống cầu trục sử dụng biến tần cơ bản
- 4.Biến tần cho cẩu trục cần những tính năng gì?
- 5.Vì sao biến tần cho cẩu trục đặc biệt?
- 6.Tiêu chí chọn biến tần cho cầu trục
- 7.Cách lắp Biến tần cho cẩu trục
- 8.Cài đặt biến tần cho cầu trục
- 9.Điều khiển cầu trục bằng biến tần
- 10.Tại sao nên chọn KEB COMBIVERT F6 làm biến tần cho cẩu trục?
- 11.Nên kết hợp biến tần cho cẩu trục với phanh KEB nào?

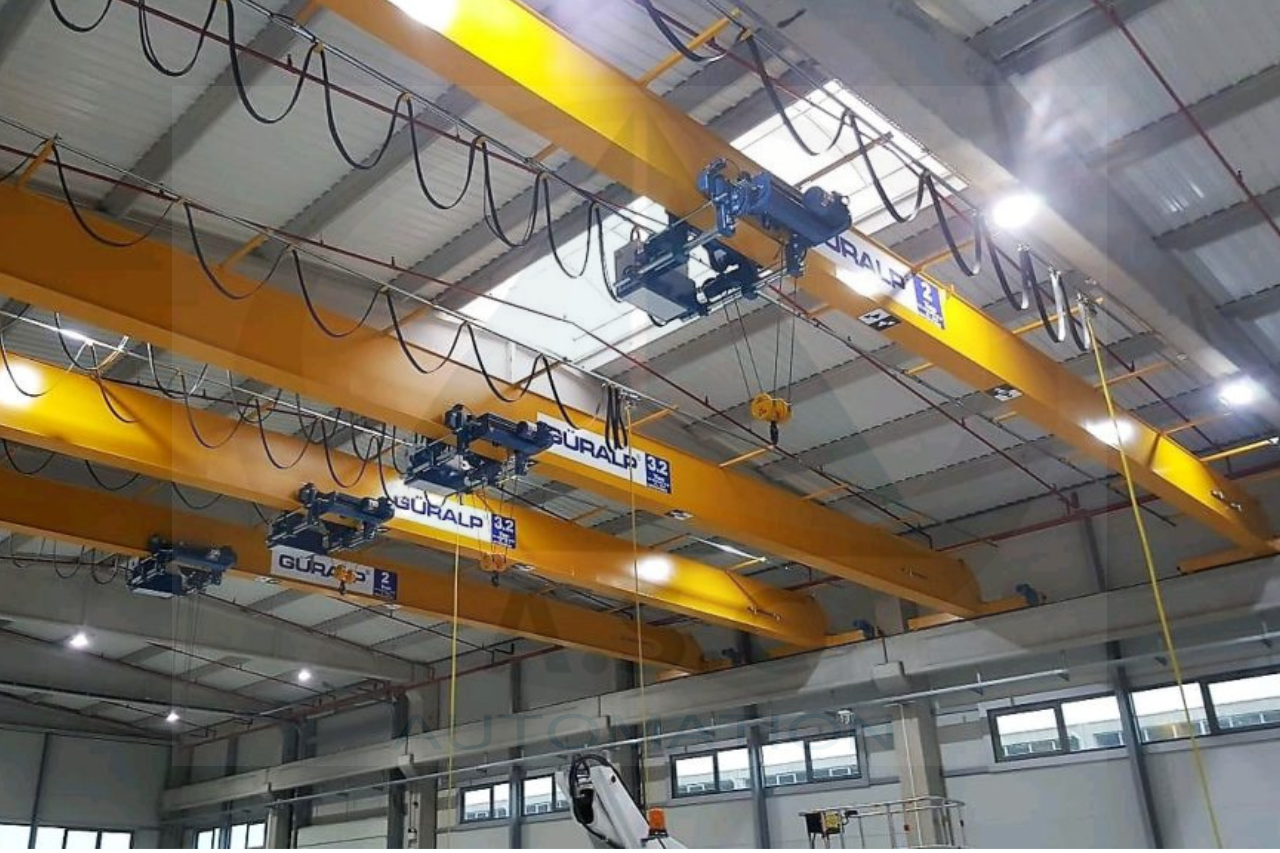

Biến tần cho cẩu trục là gì?
Biến tần cho cẩu trục là thiết bị điện tử công suất dùng để điều khiển động cơ AC trong các cơ cấu chuyển động của cầu trục. Thay vì để động cơ chạy trực tiếp với tốc độ cố định theo tần số nguồn điện, biến tần có thể điều chỉnh tần số và điện áp cấp cho motor để kiểm soát tốc độ và mô-men theo yêu cầu của từng chuyển động.
Trong một hệ thống cầu trục, biến tần có thể được sử dụng cho:
- Cơ cấu nâng – hạ hàng.
- Cơ cấu di chuyển xe con.
- Cơ cấu di chuyển dọc cầu.
- Một số cơ cấu phụ trợ khác tùy thiết kế.
Đặc biệt, cơ cấu hoist – nâng hạ yêu cầu khả năng điều khiển mô-men và hãm tốt hơn vì động cơ phải làm việc với tải trọng thay đổi và có thể chuyển liên tục giữa trạng thái kéo tải và phát năng lượng.
Khi hạ tải, tải trọng có thể làm động cơ chuyển sang trạng thái phát điện, khiến năng lượng quay trở lại DC bus của biến tần. Đây là lý do hệ thống cầu trục thường phải tính toán giải pháp hãm phù hợp như điện trở hãm hoặc bộ tái sinh năng lượng.
Các loại cầu trục nào dùng biến tần? Tiêu chí lựa chọn
| Hệ thống cầu trục | Đặc điểm vận hành | Yêu cầu đối với biến tần | Tiêu chí lựa chọn |
|---|---|---|---|
| Cầu trục nhà xưởng | Nâng hạ và di chuyển tải trong nhà máy; tải trọng và tần suất vận hành đa dạng | Điều khiển tốc độ êm, mô-men tốt, chịu được chế độ làm việc thực tế | Công suất/dòng motor, tải nâng, tần suất làm việc, khả năng quá tải, phanh và hãm |
| Cầu trục dầm đơn | Kết cấu tương đối đơn giản, thường dùng cho tải nhẹ đến trung bình | Điều khiển tăng/giảm tốc ổn định, hạn chế giật tải | Công suất motor, tải trọng, cơ cấu hoist/travel, chế độ làm việc |
| Cầu trục dầm đôi | Thường dùng cho tải lớn, yêu cầu vận hành ổn định và chính xác hơn | Khả năng quá tải cao, điều khiển mô-men tốt, phối hợp phanh và hãm | Tải nâng, công suất motor, duty cycle, yêu cầu tốc độ, giải pháp hãm |

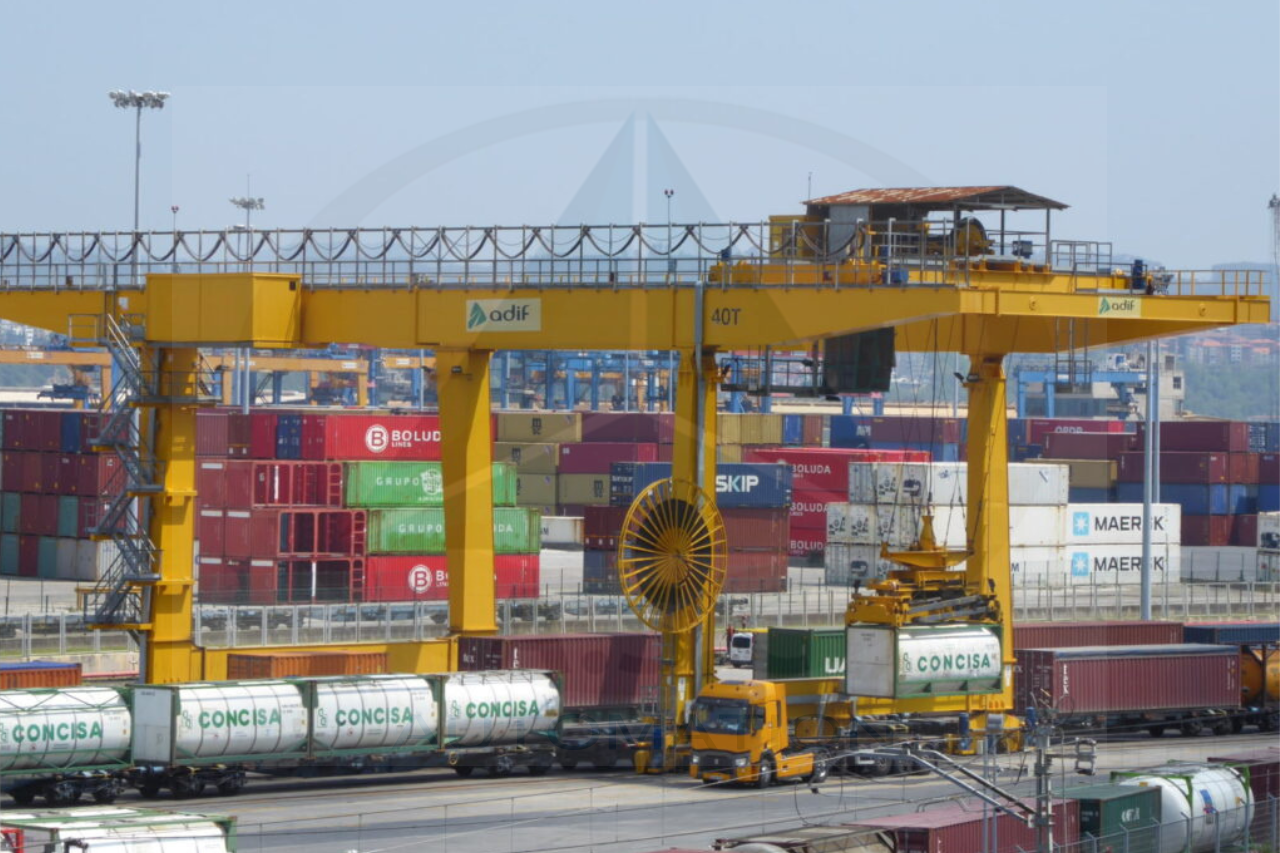

| Cổng trục | Cầu trục đặt trên hệ thống chân cổng, có cơ cấu nâng và di chuyển | Khởi động/dừng êm, kiểm soát tốt nhiều motor di chuyển | Công suất từng motor, tải trọng, đồng bộ motor di chuyển, phanh, hãm |

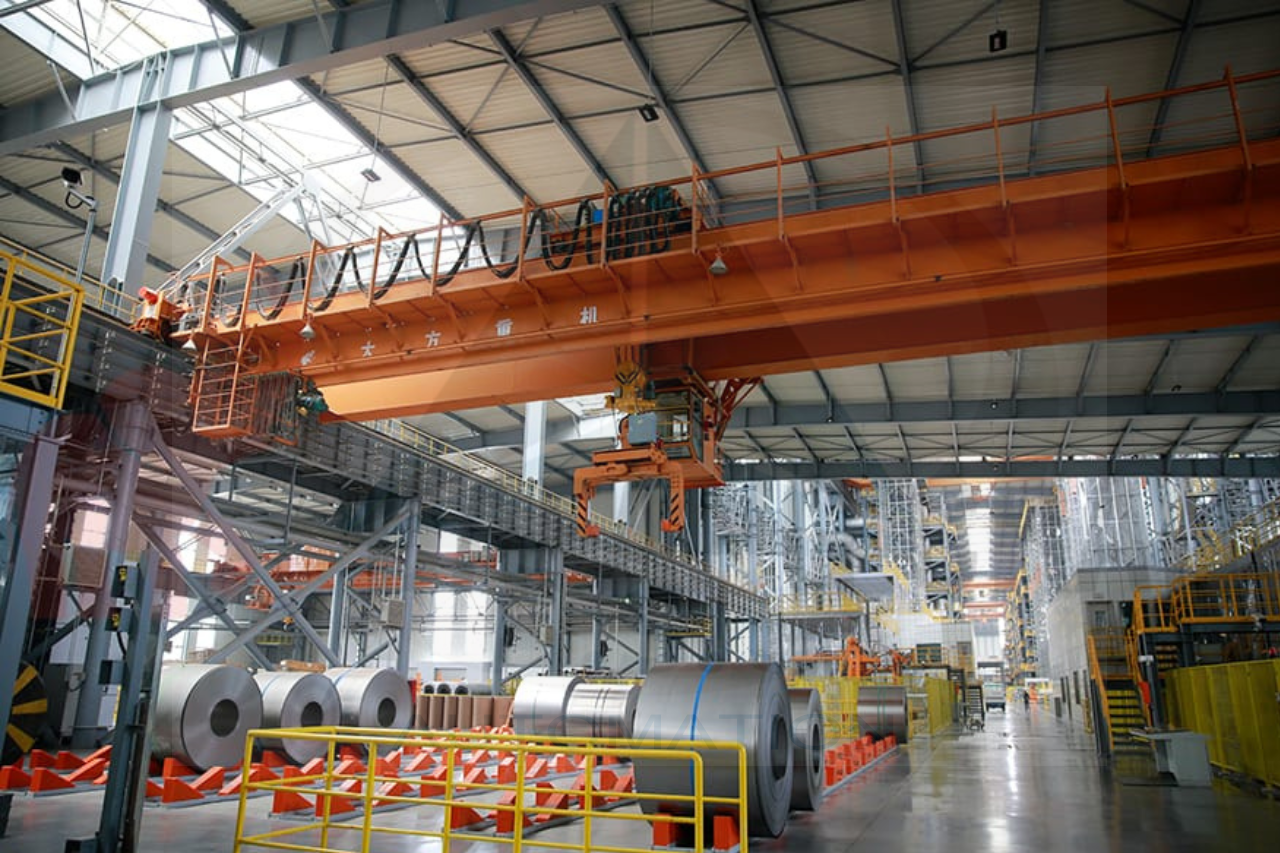

| Cầu trục ngành thép | Tải nặng, môi trường khắc nghiệt, tần suất làm việc cao | Biến tần tải nặng, quá tải tốt, khả năng hãm và tản nhiệt phù hợp | Tải trọng, chế độ làm việc, nhiệt độ/môi trường, quá tải, phanh và braking |
| Cầu trục kho bãi/logistics | Tần suất nâng hạ và di chuyển cao, cần thao tác nhanh nhưng chính xác | Điều khiển tốc độ linh hoạt, tăng/giảm tốc êm, có thể kết hợp encoder | Tần suất vận hành, tốc độ yêu cầu, độ chính xác, encoder, giao tiếp PLC |
| Cơ cấu nâng hạ (Hoist) | Tải thay đổi, cần mô-men lớn ở tốc độ thấp; khi hạ tải có thể phát sinh năng lượng tái sinh | Vector control, mô-men thấp tốc tốt, quá tải cao, điều khiển phanh và hãm | Dòng motor, tải nâng, duty, phanh, điện trở hãm/regenerative, encoder |
| Di chuyển dọc cầu (Long Travel) | Di chuyển toàn bộ cầu, có thể sử dụng một hoặc nhiều motor | Tăng/giảm tốc êm, kiểm soát tốc độ và đồng bộ motor | Công suất motor, số lượng motor, tải di chuyển, tốc độ, khả năng đồng bộ |
| Di chuyển xe con (Cross Travel) | Xe con di chuyển ngang trên dầm cầu, cần hạn chế giật tải | Điều khiển tốc độ ổn định, giảm tốc phù hợp | Công suất motor, tải xe con, tốc độ di chuyển, gia tốc/giảm tốc |
Hệ thống cầu trục sử dụng biến tần cơ bản
Một hệ thống cầu trục sử dụng biến tần thường gồm: Nguồn điện → thiết bị bảo vệ → biến tần → động cơ → hộp giảm tốc → cơ cấu cơ khí
Bên cạnh đó có thể có:
- PLC hoặc bộ điều khiển.
- Nút nhấn, tay điều khiển hoặc remote.
- Phanh cơ.
- Encoder.
- Điện trở hãm hoặc bộ tái sinh.
- Công tắc giới hạn hành trình.
- Cảm biến và thiết bị bảo vệ quá tải.
- Các mạch an toàn.
Vì vậy, theo A.S.C VN, điều khiển cầu trục bằng biến tần không chỉ là đấu biến tần vào motor. Biến tần phải phối hợp với các thiết bị khác để đảm bảo quá trình nâng hạ và di chuyển hoạt động đúng trình tự.
Biến tần cho cẩu trục cần những tính năng gì?

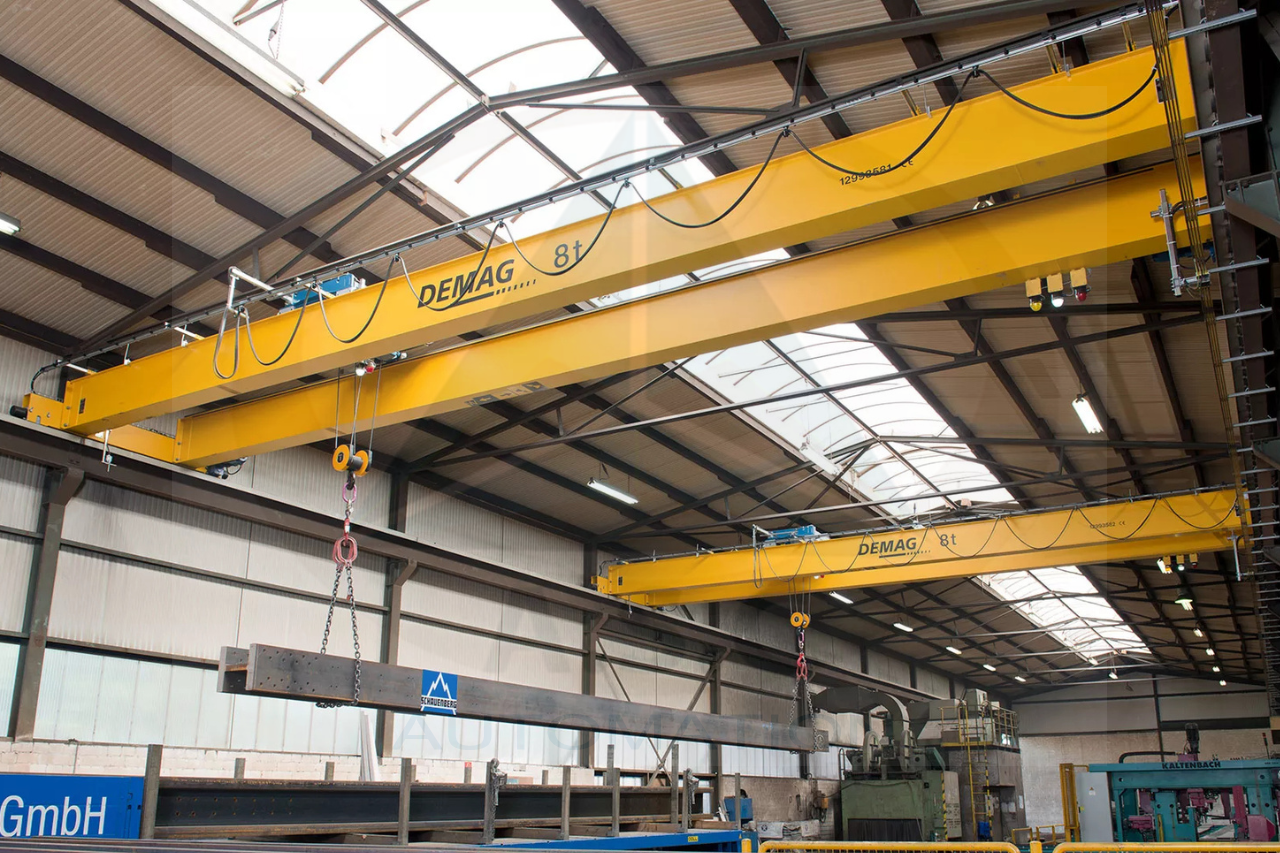

Đối với biến tần cho cơ cấu nâng hạ Hoist:
- Vector control / sensorless vector hoặc closed-loop vector
- Mô-men lớn ở tốc độ thấp
- Khả năng quá tải cao
- Kiểm soát tốc độ chính xác
- Braking control
- Brake sequence / điều khiển phanh cơ
- Torque limit
- DC bus monitoring
- Chống quá áp khi hạ tải
- Chức năng chống tụt tải
- Auto tuning motor
- Có thể kết hợp encoder nếu ứng dụng yêu cầu độ chính xác cao
Đối với biến tần cho di chuyển dọc cầu trục Travel:
Yêu cầu về mô-men thường nhẹ hơn hoist nhưng vẫn cần:
- Khởi động/dừng êm
- Điều khiển tốc độ tốt
- Tăng/giảm tốc phù hợp
- Chống trượt/bánh xe bị giật
- Khả năng chịu quá tải
Vì sao biến tần cho cẩu trục đặc biệt?
Cần mô-men lớn ngay ở tốc độ thấp
Khi nâng tải, motor phải tạo được mô-men đủ lớn ngay từ lúc bắt đầu chuyển động. Ví dụ tải đang treo, biến tần phải kiểm soát motor để: Đứng yên → bắt đầu nâng → tăng tốc → chạy ổn định → giảm tốc → dừng
Nếu khả năng điều khiển mô-men kém, có thể xảy ra tình trạng:
- Motor bị hụt lực khi nâng tải.
- Tải bị giật khi khởi động.
- Tốc độ không ổn định.
- Tải bị tụt khi dừng hoặc chuyển trạng thái.
Vì vậy, với cơ cấu nâng, không nên chỉ nhìn vào công suất kW của motor để chọn biến tần.

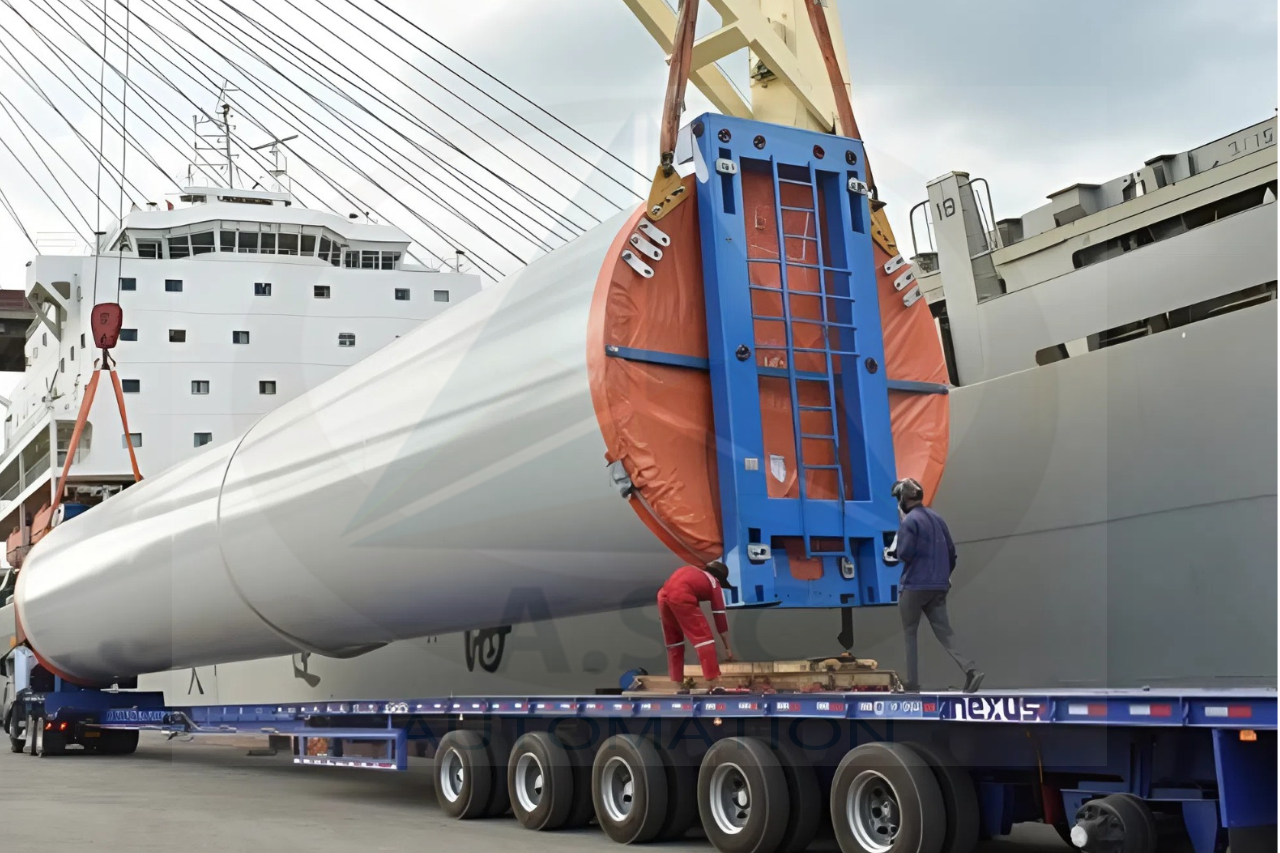

Khả năng quá tải cao
Cầu trục thường làm việc với tải thay đổi liên tục. Do đó biến tần cần chịu được quá tải trong thời gian ngắn.
Quan trọng nhất: khả năng hãm
Đây là điểm rất đáng chú ý khi nói về biến tần cầu trục. Khi hạ một tải nặng, motor không đơn thuần tiêu thụ điện mà có thể trở thành nguồn phát năng lượng ngược về DC bus. Khi đó điện áp DC bus tăng lên. Nếu không xử lý tốt, biến tần gặp lỗi quá áp, DC Bus quá áp. Vì vậy hệ thống cầu trục thường cần giải pháp hãm phù hợp như phanh điện trở cho ứng dụng nâng hạ và phanh tái sinh. Chức năng hãm cũng đặc biệt quan trọng trong hệ thống biến tần cho băng tải.

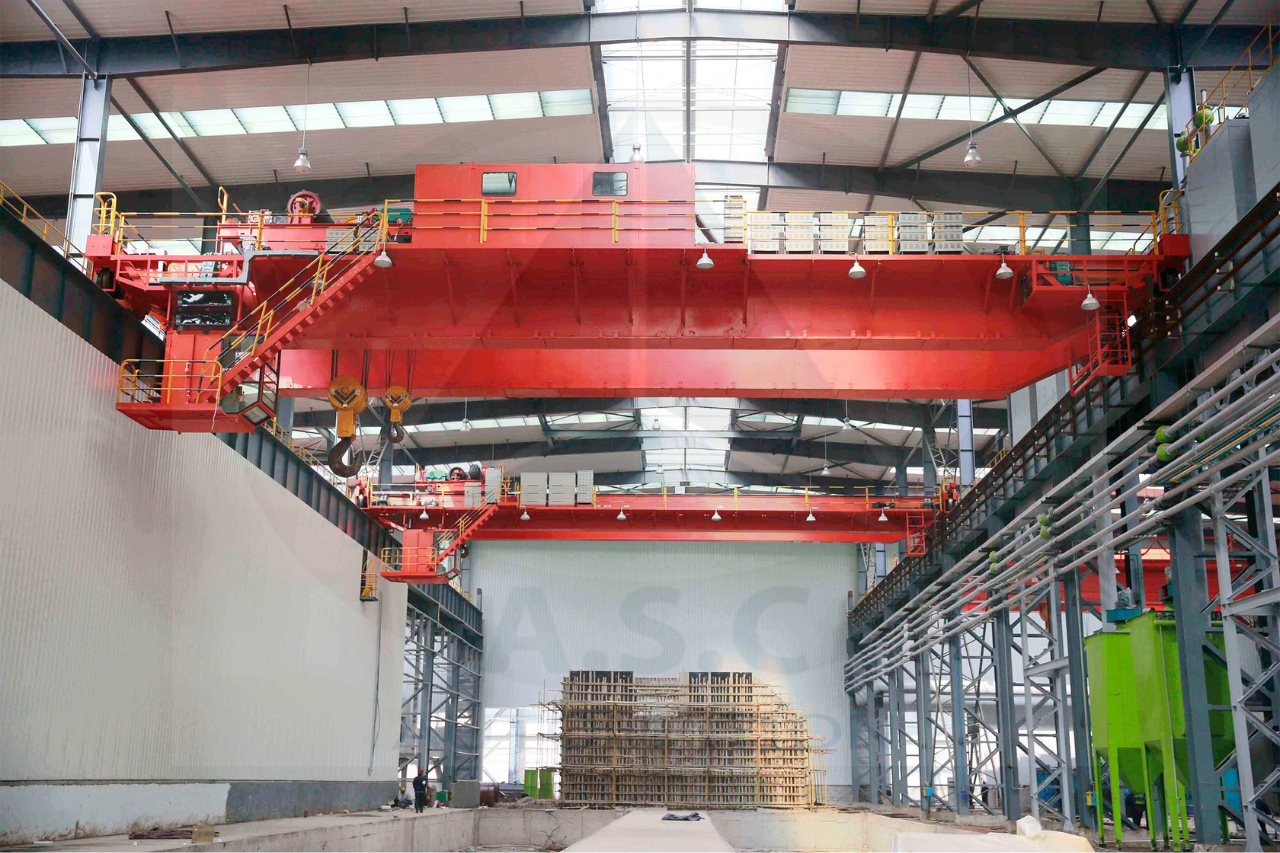

Tiêu chí chọn biến tần cho cầu trục
Công suất và dòng motor
Ví dụ khách hàng tìm biến tần cho cầu trục 32kW, không nên mặc định rằng chỉ cần mua biến tần 32kW.
Cần kiểm tra:
- Công suất motor.
- Điện áp motor.
- Dòng định mức.
- Tốc độ định mức.
- Hệ số công suất.
- Chế độ làm việc.
- Dòng quá tải yêu cầu.
Dòng điện định mức của biến tần và yêu cầu tải thực tế quan trọng hơn việc chỉ nhìn con số kW.
Loại cơ cấu
Cần xác định biến tần dùng cho: Hoist / nâng hạ hay: Travel / di chuyển. Hai cơ cấu có yêu cầu điều khiển khác nhau.
Tải trọng nâng
- Tải trọng định mức.
- Tải thường xuyên.
- Tải lớn nhất.
- Tần suất nâng/hạ.
Chế độ làm việc
Một cầu trục chạy vài lần mỗi giờ sẽ có yêu cầu khác với hệ thống hoạt động liên tục trong nhà máy.
Giải pháp hãm
Cần xác định: Điện trở hãm hay tái sinh năng lượng? Với những hệ thống hạ tải thường xuyên, giải pháp hãm tái sinh có thể giúp xử lý năng lượng tái sinh hiệu quả hơn. KEB hiện cung cấp R6 Line Regenerative dành cho các ứng dụng như nâng hạ và cẩu trục.
Cách lắp Biến tần cho cẩu trục
Cách lắp biến tần cho cầu trục cần được thực hiện dựa trên sơ đồ điện và thiết kế cụ thể của từng hệ thống. Không nên áp dụng một sơ đồ đấu dây chung cho tất cả cầu trục.
Về nguyên tắc, quy trình thường bao gồm:

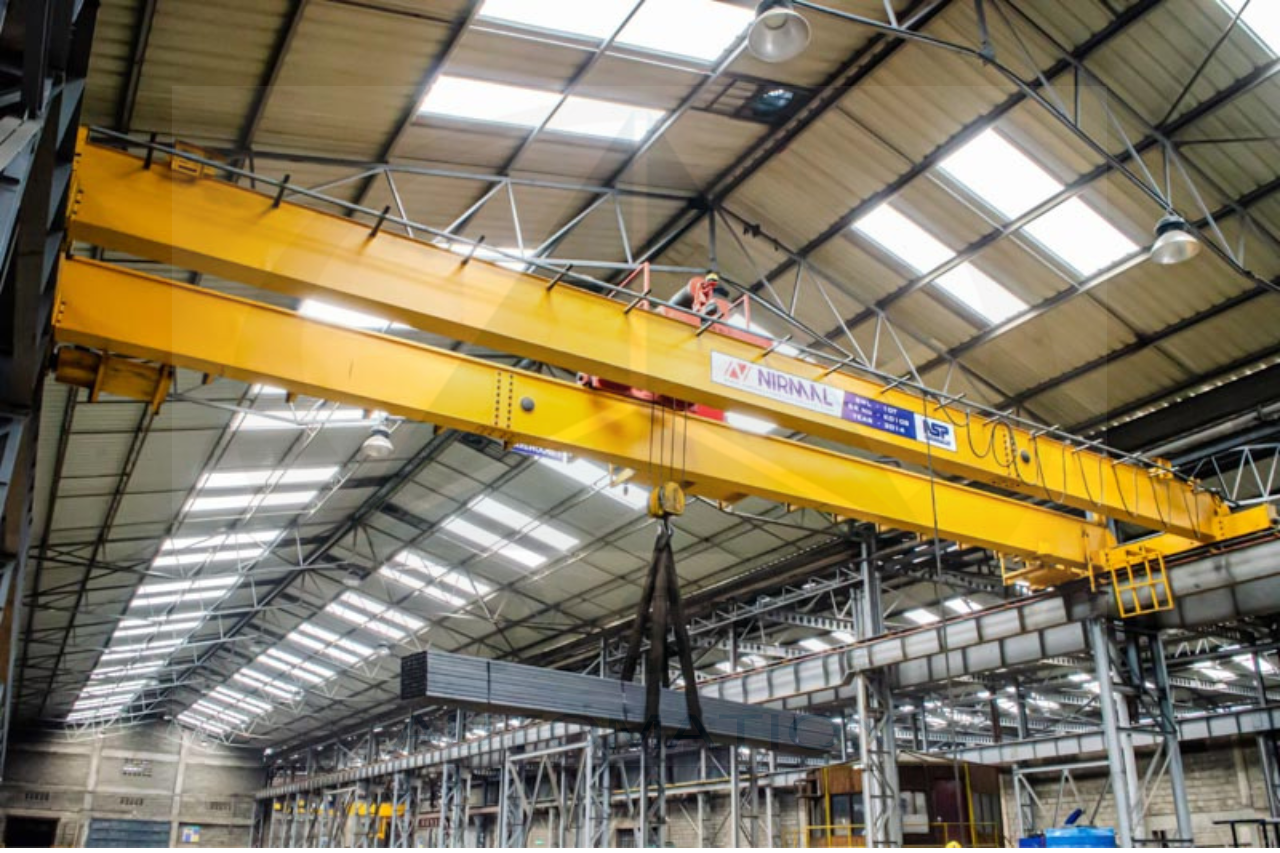

Bước 1: Khảo sát hệ thống
Kiểm tra:
- Motor.
- Công suất và dòng định mức.
- Phanh.
- Encoder nếu có.
- Tủ điện.
- PLC/thiết bị điều khiển.
- Điện áp nguồn.
- Điện trở hãm.
- Các tín hiệu giới hạn và an toàn.
Bước 2: Xác định cấu hình biến tần
Lựa chọn biến tần dựa trên cơ cấu hoist/travel, tải, dòng motor và chế độ làm việc.
Bước 3: Lắp đặt trong tủ điện
Đảm bảo:
- Thông gió phù hợp.
- Khoảng cách tản nhiệt.
- Nối đất đúng.
- Bảo vệ nguồn phù hợp.
- Đi dây động lực và điều khiển hợp lý.
Bước 4: Đấu nối motor và thiết bị liên quan
Bao gồm:
- Nguồn vào biến tần.
- Motor.
- Phanh.
- Encoder.
- Điện trở hãm hoặc bộ regenerative.
- I/O và truyền thông.
Phần đấu nối thực tế phải tuân thủ manual của đúng model biến tần.
Cài đặt biến tần cho cầu trục
Sau khi lắp đặt, cài đặt biến tần cho cầu trục cần dựa trên dữ liệu motor và đặc tính của cơ cấu.
- Thông số motor: Công suất, điện áp, dòng điện, tần số và tốc độ định mức.
- Chế độ điều khiển: V/f, vector hoặc closed-loop vector tùy yêu cầu.
- Tốc độ: Cài đặt tốc độ nâng, hạ và di chuyển phù hợp.
- Tăng/giảm tốc: Thiết lập thời gian Acceleration/Deceleration để hạn chế giật tải.
- Giới hạn dòng và mô-men: Điều chỉnh theo đặc tính tải và yêu cầu nâng hạ.
- Thông số phanh: Cài đặt thời gian và điều kiện nhả/đóng phanh.
- Encoder: Cấu hình khi hệ thống sử dụng encoder để phản hồi tốc độ hoặc vị trí.
- Hãm: Cài đặt điện trở hãm hoặc hệ thống regenerative nếu có.
- Auto tuning: Thực hiện khi cần xác định đặc tính motor và tối ưu khả năng điều khiển.
- Chạy thử: Kiểm tra không tải trước, sau đó kiểm tra phanh, chiều quay, tốc độ và các chức năng bảo vệ trước khi thử tải.

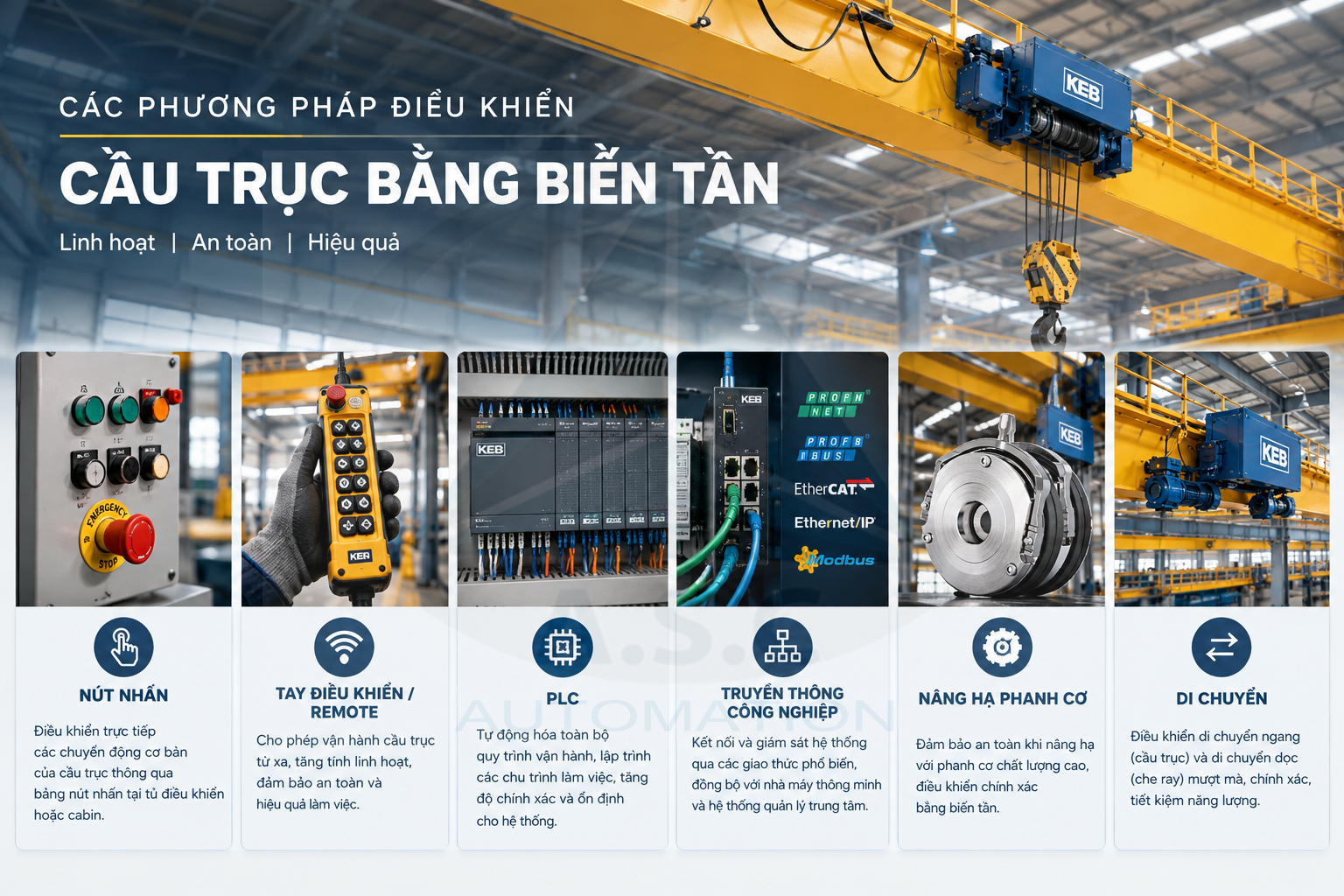

Điều khiển cầu trục bằng biến tần
Điều khiển cầu trục bằng biến tần có thể thực hiện bằng nhiều phương pháp tùy mức độ tự động hóa.
- Điều khiển bằng nút nhấn: Sử dụng các lệnh Nâng, Hạ, Trái, Phải, Tiến, Lùi. Tín hiệu từ nút nhấn được đưa đến biến tần hoặc bộ điều khiển để điều khiển motor tương ứng.
- Điều khiển bằng tay điều khiển hoặc remote: Người vận hành sử dụng tay điều khiển, pendant hoặc remote để gửi lệnh.
- Điều khiển thông qua PLC: PLC tiếp nhận lệnh vận hành và điều phối các biến tần. Có thể kiểm soát đồng thời nhiều cơ cấu như nâng hạ, di chuyển dọc cầu và di chuyển xe con. Phù hợp với cầu trục có yêu cầu tự động hóa và giám sát cao.
- Điều khiển qua truyền thông công nghiệp: Biến tần có thể kết nối với PLC hoặc hệ thống điều khiển thông qua các giao thức truyền thông phù hợp. Cho phép truyền các lệnh chạy/dừng, tốc độ, chiều quay và nhận thông tin về trạng thái, dòng điện, cảnh báo và lỗi biến tần.
- Điều khiển nâng hạ: Biến tần kiểm soát tốc độ và mô-men của motor. Phối hợp với phanh cơ để đảm bảo trình tự nhả phanh, vận hành và dừng tải phù hợp.
- Điều khiển di chuyển: Điều chỉnh tốc độ tăng tốc và giảm tốc để hạn chế giật tải. Với hệ thống sử dụng nhiều motor, cần xem xét phương án điều khiển và đồng bộ phù hợp.
Tại sao nên chọn KEB COMBIVERT F6 làm biến tần cho cẩu trục?
KEB COMBIVERT F6 được thiết kế phù hợp với các ứng dụng yêu cầu tải nặng, mô-men khởi động cao và tăng giảm tốc thường xuyên như cẩu trục, cầu trục.
- Khả năng quá tải cao, đáp ứng tốt các thời điểm khởi động và nâng tải nặng.
- Mô-men khởi động lớn, giúp motor nâng tải ổn định ngay ở tốc độ thấp.
- Điều khiển tốc độ và mô-men chính xác, hạn chế giật tải khi nâng, hạ và di chuyển.
- Hỗ trợ encoder, phanh và các giải pháp hãm, thuận tiện tích hợp vào hệ thống cầu trục.
- Hỗ trợ thu hồi năng lượng, phù hợp với các ứng dụng có tần suất nâng hạ và giảm tốc cao.
- Dải công suất rộng, có thể đáp ứng nhiều loại cơ cấu nâng hạ và di chuyển cầu trục.
Với khả năng chịu tải cao, điều khiển chính xác và hỗ trợ các chức năng hãm, KEB COMBIVERT F6 là lựa chọn phù hợp cho các hệ thống cẩu trục yêu cầu vận hành ổn định và tin cậy.
Nên kết hợp biến tần cho cẩu trục với phanh KEB nào?
KEB cung cấp nhiều dòng phanh phù hợp cho hệ thống cẩu trục, trong đó nổi bật là:
- KEB COMBISTOP 28: phanh lò xo kín, phù hợp môi trường bụi, ẩm; mô-men phanh 3-2.000 Nm, bảo vệ đến IP67. Dòng này được KEB liệt kê trực tiếp cho cranes and hoists.
- KEB COMBISTOP 38: phanh lò xo tiêu chuẩn, mô-men 3-2.000 Nm, có thể dùng làm phanh dừng hoặc phanh giữ, phù hợp cho cơ cấu nâng hạ. KEB cũng đề cập tùy chọn công tắc giám sát phanh cho các cơ cấu nâng sử dụng biến tần.
- KEB COMBISTOP 38D: phanh kép với hệ thống phanh dự phòng, mô-men lên đến 4.000 Nm, phù hợp khi yêu cầu cao hơn về an toàn và khả năng giữ tải.
Trong đó, COMBISTOP 28 và COMBISTOP 38 là hai lựa chọn phổ biến cho hệ thống cầu trục; COMBISTOP 38D phù hợp với các ứng dụng yêu cầu phanh dự phòng và độ an toàn cao hơn. Việc chọn loại và kích thước phanh cần dựa trên tải nâng, mô-men motor, tốc độ, cơ cấu truyền động và yêu cầu an toàn của hệ thống.
Bạn có thể tìm hiểu chi tiết thêm tại bài Phanh Cầu Trục: Cách Chọn & Yêu Cầu An Toàn
A.S.C VN – Đối tác độc quyền của KEB tại Việt Nam
A.S.C VN cung cấp giải pháp biến tần KEB phù hợp cho hệ thống cẩu trục, từ lựa chọn thiết bị đến triển khai và hỗ trợ kỹ thuật.
- 15 năm kinh nghiệm: Đội ngũ kỹ sư am hiểu hệ thống truyền động và tư vấn giải pháp phù hợp.
- Hỗ trợ lắp đặt & đào tạo: Hướng dẫn vận hành, cài đặt và chuyển giao chương trình.
- Giải pháp theo yêu cầu: Tùy chỉnh biến tần theo đặc tính và yêu cầu thực tế của hệ thống.
- Online Support: Kết nối cùng kỹ sư và chuyên gia KEB Đức, hỗ trợ bằng tiếng Việt hoặc tiếng Đức.
- Bảo hành chính hãng tại Việt Nam: Hỗ trợ kỹ thuật và bảo hành thuận tiện trong nước.
A.S.C VN – Đồng hành cùng doanh nghiệp từ lựa chọn biến tần KEB đến lắp đặt, vận hành và hỗ trợ kỹ thuật. Cần tư vấn kỹ thuật vui lòng liên hệ Hotline: 0917.113.068, đội ngũ A.S.C VN sẽ phản hồi nhanh chóng.
